khuyến mạiViễn Thông Xanh đã có bài viết chia sẻ, giúp quý vị hiểu thêm về dây nhảy quang Single mode là gì? Hôm nay, VTX sẽ tiếp tục cung cấp cho Quý vị những kiến thức cần thiết về loại dây nhảy tiếp theo: dây nhảy quang Multimode và giúp Quý vị giải đáp được một số câu hỏi về phụ kiện này như: Dây nhảy quang Multimode là gì? Đặc điểm nó ra sao? Mua dây nhảy mm ở đâu giá tốt, chất lượng cao?
Mục Lục

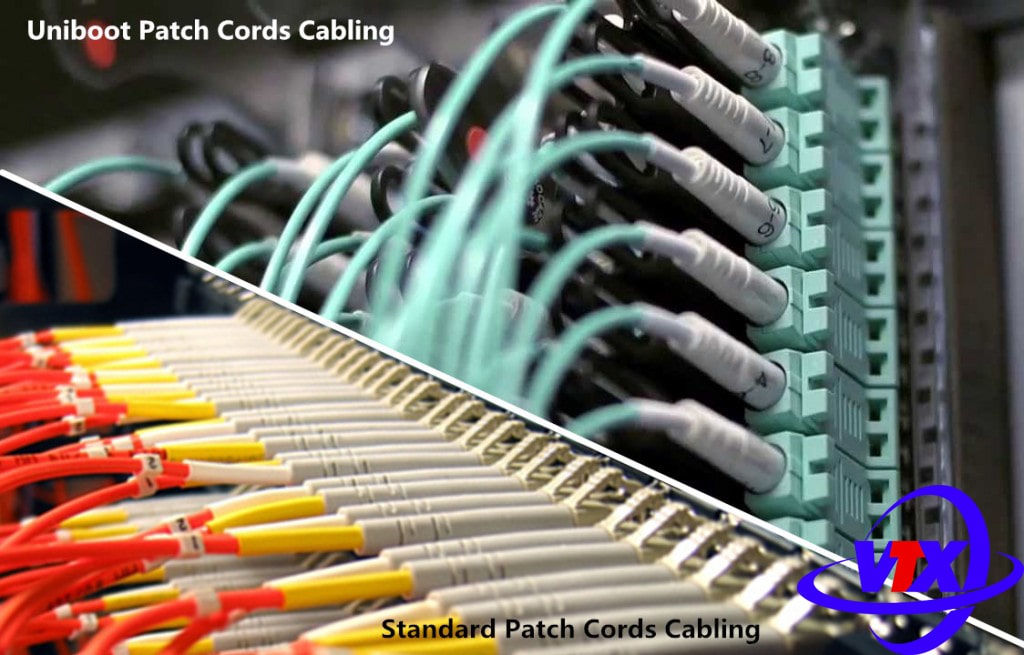

Dây nhảy quang Multimode là gì?
Dây nhảy quang Multimode là loại dây nhảy sử dụng sợi quang Multimode (hay còn gọi là sợi quang đa chế độ) cho phép truyền nhiều tín hiệu ánh sáng trên cùng sợi dẫn. Loại dây nhảy này có đường kính sợi quang lớn 50 µm hoặc 62.5 µm, và đường kính vỏ (cladding) là 125 µm. Loại dây nhảy này thường có đầu kết nối ST, SC, LC, hoặc MTP/MPO để phù hợp với các loại cổng quang học trên thiết bị và switch.
Giống như dây Single mode, dây nhảy quang Multimode cũng là một loại sợi quang được sử dụng là đầu nối liên kết giữa các hộp phối quang ODF, hộp phối quang đến các thiết bị hoặc ngay cả các thiết bị quang với nhau.
Dây nhảy Multimode có màu cam hoặc màu xanh dương rất đặc trưng và cũng bao gồm có dây nhảy đơn (Simplex) hoặc dây nhảy đôi (Duplex). Có thể nói dây nhảy đa mode đang được người tiêu dùng rất ưa thích nhờ sự nhỏ gọn, khối lượng thấp và có độ bền rất cao.
Các loại dây nhảy quang Multimode
Có 5 loại dây nhảy quang Multimode dựa trên sự khác nhau về sợi quang bao gồm: OM1, OM2, OM3, OM4, OM5.
Dưới đây là bảng phân biệt sự khác nhau của các loại sợi quang:
| Đặc điểm | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|
| Đường kính lõi (core) | 62.5 µm | 50 µm | 50 µm | 50 µm | 50 µm |
| Đường kính vỏ (cladding) | 125 µm | 125 µm | 125 µm | 125 µm | 125 µm |
| Bước sóng truyền tải | 850 nm | 850 nm | 850 nm | 850 nm | 850 nm |
| 1300 nm | 1300 nm | 1300 nm | 1300 nm | 1300 nm | |
| Bước sóng hỗ trợ | 850 nm | 850 nm | 850 nm | ||
| 1300 nm | 1300 nm | 1300 nm | |||
| Hiệu suất | Standard | Standard | Enhanced | Enhanced | Wideband |
| Tốc độ truyền tải tối đa | 10 Gbps | 10 Gbps | 10 Gbps | 40/100 Gbps | 40/100 Gbps |
| Khoảng cách truyền tải | 300 m (850 nm) | 300 m (850 nm) | 300 m (850 nm) | 150 m (850 nm) | 150 m (850 nm) |
| 2 km (1300 nm) | 2 km (1300 nm) | 2 km (1300 nm) | 400 m (1300 nm) | 400 m (1300 nm) |
Lưu ý:
- OM1, OM2 và OM3 thường được sử dụng trong các ứng dụng truyền tải dữ liệu với tốc độ 10 Gbps hoặc thấp hơn.
- OM4 được thiết kế để hỗ trợ tốc độ truyền tải tối đa là 40 Gbps và 100 Gbps trên khoảng cách ngắn hơn.
- OM5 là loại sợi quang Wideband mới, có khả năng hỗ trợ tốc độ truyền tải tối đa là 40/100 Gbps trên khoảng cách ngắn hơn và cung cấp khả năng đa bước sóng (multimode) cho các ứng dụng sử dụng nhiều bước sóng quang học.
Hiện nay trên thị trường chủ yếu sử dụng dây nhảy quang OM3 và OM4. Dây nhảy quang OM1 và OM2 gần như không còn được sử dụng nữa. Dây nhảy quang OM5 thì chưa được áp dụng vào thực tế vì các hệ thống hiện nay chưa cần đến tốc độ cao như vậy.
Đặc điểm của dây nhảy quang Multimode
Dưới đây là một vài thông số cơ bản về dây nhảy quang Multimode:
- Độ suy giảm tín hiệu: 0,2dB
- Độ suy hao chèn < 0,2dB. Độ suy hao phản xạ: PC > 45dB, UPC > 50dB, APC > 60dB
- 2 đầu có gắn sẵn các đầu kết nối quang như: FC, LC, SC, ST,…
- Dây nhảy quang multimode chất lượng cao có số lần kết nối có thể lên tới 1000 lần
- Bước sóng cho phép: 850nm đến 1300nm
- Độ uốn cong: R=3cm
- Lực căng lớn nhất có thể: 90N/cm
- Lực nghiền nát: 550N/cm
Ứng dụng của dây nhảy quang Multimode
Dây nhảy loại multimode còn được sử dụng trong hệ thống mạng Metro, Fiber Optic Access Network và Fiber Optic Telecommunication, CCTV, mạng nội bộ LAN, FTTH, FTTx,…
Cũng giống như dây nhảy quang đơn mode, dây nhảy multimode được sử dụng rất nhiều trong các liên kết mạng quang, liên kết giữa các ODF với nhau hoặc giữa hộp phối quang ODF với các truyền dẫn quang khác đảm bảo sự ổn định của toàn bộ hệ thống mạng.
Dây nhảy quang Multimode thường được sử dụng cho việc kết nối các thiết bị quang ở khoảng cách gần đòi hỏi băng thông cao, tốc độ vượt trội.
Một số sản phẩm dây nhảy quang Multimode tiêu biểu
Dưới đây là một số sản phẩm dây nhảy quang Multimode tiêu biểu đáp ứng hầu hết các nhu cầu kết nối hiện nay:
1. Dây nhảy quang Multimode SC-SC
– Đây là loại dây nhảy có 2 đầu kết nối chuẩn SC.
– Loại này được sử dụng rất phổ biến cho kết nối giữa Switch quang và Converter
– Link sản phẩm: Dây nhảy quang MM SC-SC
2. Dây nhảy quang Multimode SC-LC
– Đây là loại dây nhảy có 1 đầu kết nối SC và đầu còn lại là LC.
– Loại này thường được sử dụng để kết nối switch hoặc Converter với các thiết bị thu phát tín hiệu.
– Link sản phẩm: Dây nhảy quang MM SC-LC
3. Dây nhảy quang Multimode LC-LC
– Đây là loại dây nhảy có 2 đầu kết nối LC.
– Loại này cũng được sử dụng khá nhiều cho các kết nối thiết bị quang.
– Link sản phẩm: Dây nhảy quang MM LC-LC
Tiêu chí lựa chọn dây nhảy quang Multimode
-Tỉ lệ suy hao thấp, cường độ tín hiệu tốt giúp giảm khả năng gây lỗi cho hệ thống
– Đầu nối chuẩn
– Khả năng quản lý: Trong một trung tâm dữ liệu có mật độ dây cáp lớn, lớp vỏ bọc cáp quá dày lại khiến việc lắp đặt, phân loại trở nên khó khắn. Cho nên người sử dụng cần cân nhắc độ dày vỏ bọc của dây phù hợp với hệ thống mạng của mình
– Khả năng tái sử dụng của dây: Dây nhảy quang phải đảm bảo hoạt động tốt sau nhiều lần cắm/ rút
Kết Luận:
Tổng kết lại, bạn sẽ cần nhớ những ý chính sau về dây nhảy quang Multimode:
- Là loại dây nhảy quang sử dụng sợi quang Multimode.
- Có đường kính sợi quang to hơn, vỏ đặc trưng bởi màu cam hoặc xanh dương.
- Chia thành 5 loại: OM1, OM2, OM3, OM4, OM5. Trong đó phổ biến nhất là OM3 và OM4.
- Ứng dụng cho đường kết nối thiết bị quang có khoảng cách ngắn, tốc độ truyền dẫn cao.
Qua bài viết này, các bạn đã hiểu rõ được khái niệm dây nhảy quang Multimode là gì? cũng như sự khác biệt của nó với loại Singlemode. Mình cũng đã đi qua về ứng dụng, cách phân loại và giới thiệu với bạn một số sản phẩm cụ thể. Mong rằng bài viết này đã có đầy đủ những kiến thức bạn cần.
Nếu bạn đang cần tư vấn thêm về các sản phẩm dây nhảy quang Multimode có thực sự phù hợp với hệ thống của mình hay không? Hãy liên hệ ngay với đội ngũ tư vấn của Viễn Thông Xanh qua số Zalo hiển thị trên web.
Viễn Thông Xanh là đơn vị lâu năm trên thị trường cung cấp các sản phẩm dây nhảy quang chính hãng, giá ưu đãi và có chế độ bảo hành, đổi tra tốt nhất! Nếu cần mua các sản phẩm hãy nhanh tay liên hệ vì đang có các chương trình khuyến mại hấp dẫn.
