Máy hàn cáp quang

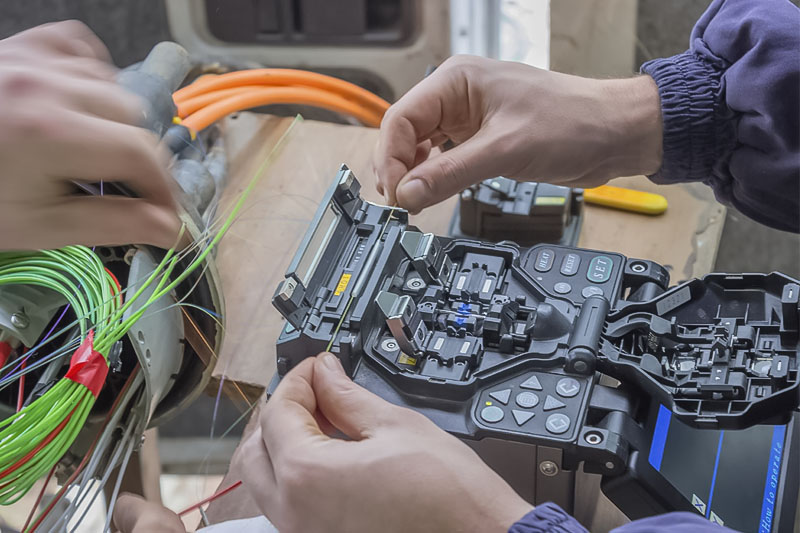

Máy hàn cáp quang là gì?

Máy hàn cáp quang (Fusion Splicer) là một thiết bị chuyên dụng được sử dụng để nối hai sợi cáp quang với nhau bằng cách sử dụng nguyên lý hàn hợp quang điện. Thiết bị này sử dụng điện cực (còn được gọi là kim phóng) với nhiệt độ rất cao làm cho hai sợi quang được làm từ thủy tinh tan chảy và kết nối với nhau một cách chính xác

Cấu tạo của một máy hàn cáp quang

Trên thị trường hiện nay có rất nhiều loại máy hàn cáp quang, nhưng thông thường một máy hàn cáp quang sẽ cấu tạo gồm những phần cơ bản sau đây:

Thân máy: Đây là phần chính của máy hàn, bao gồm các bộ phận cần thiết cho quá trình hàn sợi quang.

Màn hình hiển thị: Màn hình này thường được tích hợp trên thân máy và hiển thị các thông tin như hình ảnh quá trình hàn, các thông số kỹ thuật và cài đặt.

Bộ nguồn và bộ xử lý: Bộ nguồn cung cấp năng lượng cho máy và bộ xử lý điều khiển quá trình hàn.

Đầu cắt sợi quang: Đây là phần thiết bị dùng để cắt các sợi quang trước khi hàn.

Cảm biến nhiệt độ và áp suất: Các cảm biến này được sử dụng để đảm bảo rằng điều kiện hàn được kiểm soát chính xác.

Khe cắm module hàn: Máy hàn thường có khe cắm để chứa các module hàn cần thiết cho quá trình hàn cáp quang.

Phân loại máy hàn cáp quang

Phân loại theo công nghệ hàn

Công nghệ căn chỉnh lõi (Core Alignment): Đây là công nghệ tiên tiến nhất hiện nay, trong đó máy sẽ thực hiện việc căn chỉnh để đảm bảo lõi của hai sợi thẳng hàng trước khi thực hiện quá trình hàn nối. Công nghệ này giúp giảm thiểu độ suy hao của sợi so với công nghệ căn chỉnh lớp phủ. Một số dòng máy căn chỉnh lõi phổ biến hiện nay gồm: Comway C6, Comway C10, Fujikura 70s, Fitel S178, Inno View 7, Sumitomo Z1C.

Công nghệ căn chỉnh lớp phủ (Cladding Alignment): Công nghệ này thường được áp dụng trên các máy công nghệ cũ, thay vì căn chỉnh cho hai lõi thẳng hàng, máy căn chỉnh hai lớp phủ của sợi trước khi thực hiện quá trình hàn.

Phân loại theo ứng dụng

• Máy dùng cho sản xuất.
• Máy dùng cho hàn cáp trục.

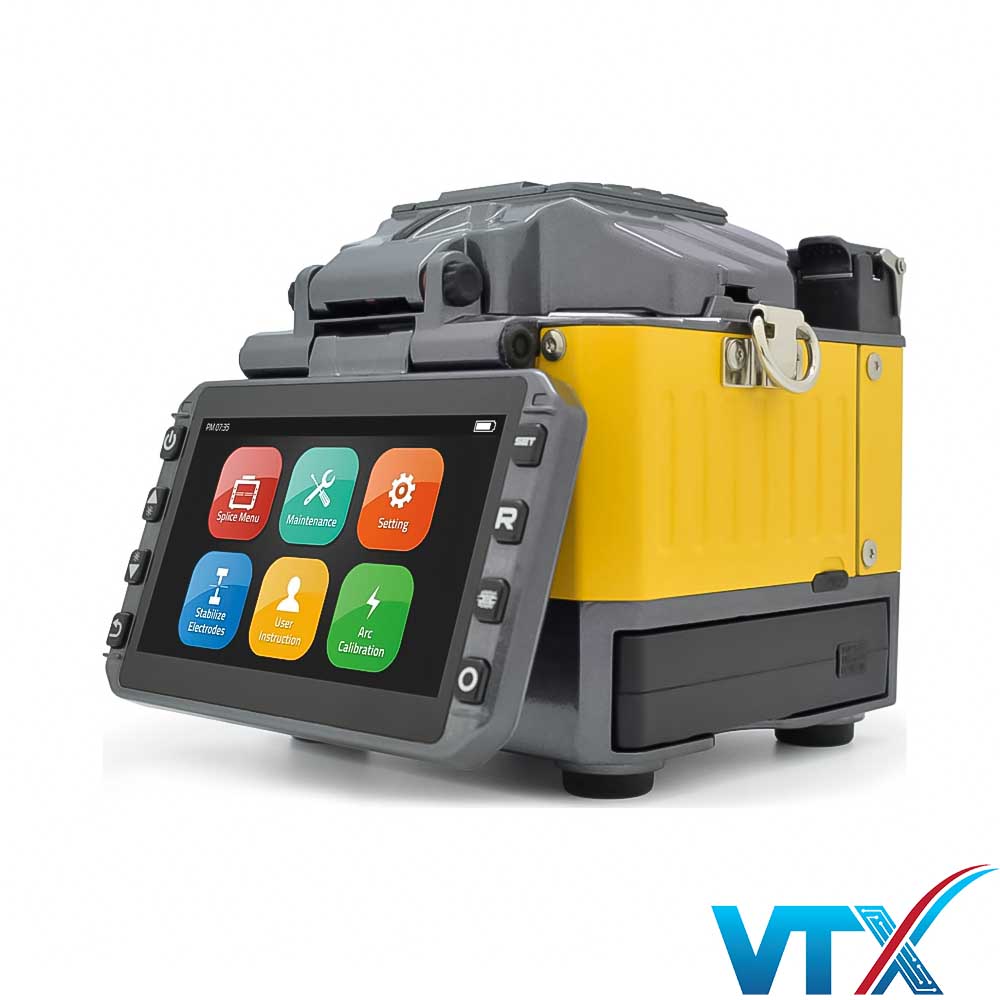

• Máy dùng cho hàn cáp FTTx, GPON.

Nguyên lý hoạt động của máy hàn cáp quang

Máy hàn cáp quang hoạt động theo nguyên lý phóng hồ quang điện, với nhiệt độ cao để nung chảy 2 đầu sợi quang, gắn chúng lại với nhau. Quá trình này rất phức tạp và yêu cầu độ chính xác cao, Hai sợi quang trước khi hàn, cần phải đặt thẳng hàng, cố định trên máy hàn, đầu mỗi sợi quang cần được được cắt vuông góc 1 góc 90 độ, góc lệch không được quá 0.5 độ để đảm bảo rằng mối hàn đạt chất lượng cao nhất.

Máy hàn cáp quang có ứng dụng như thế nào?

Máy hàn cáp quang có tác dụng nối 2 đầu của sợi quang với nhau, vì đặc điểm của sợi quang là sợi thủy tinh rất dễ đứt đoạn, Máy hàn cáp quang trong thời đại hiện đại sử dụng cơ chế phát hồ quang điện giữa hai đầu điện cực để nung chảy sợi quang và hàn chúng lại với nhau. Công nghệ mới tiên tiến này đòi hỏi máy hàn phải đáp ứng đa dạng loại sợi quang như SM, MM, NZDS, DS… Điều này đảm bảo khả năng tương thích rộng rãi, vượt trội so với các phiên bản cũ. Máy hàn cáp quang sé có các hãng phổ biến như:

-Fujikura – Nhật bản

-Sumitomo – Nhật Bản

-Ilsintech – Hàn Quốc

…

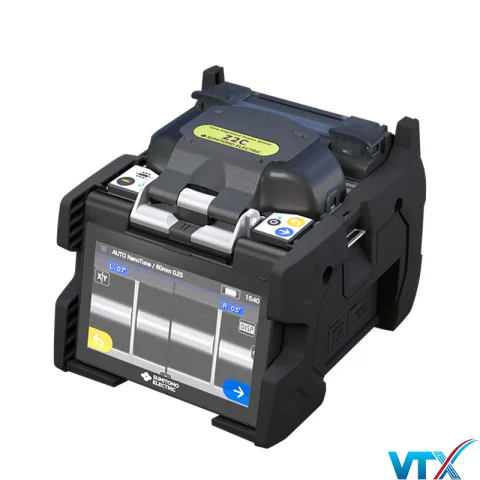

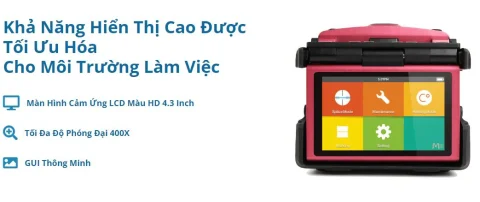

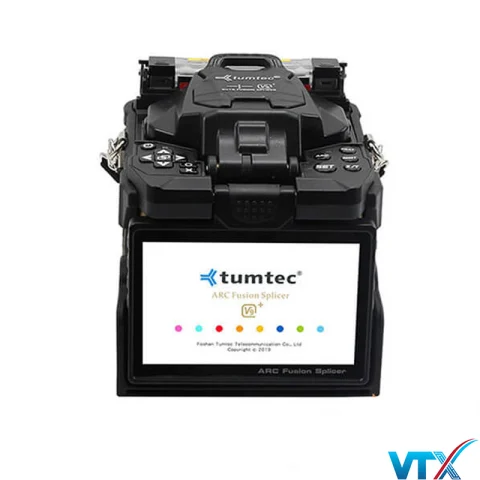

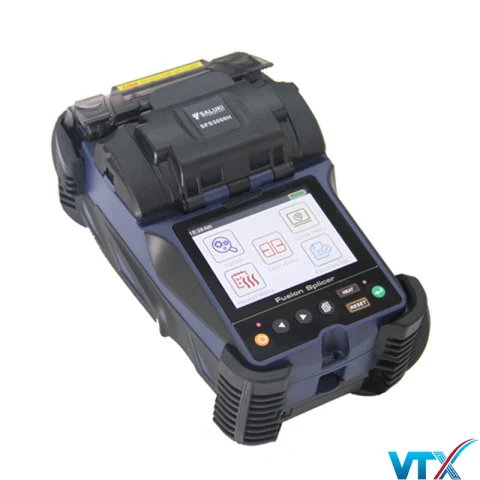

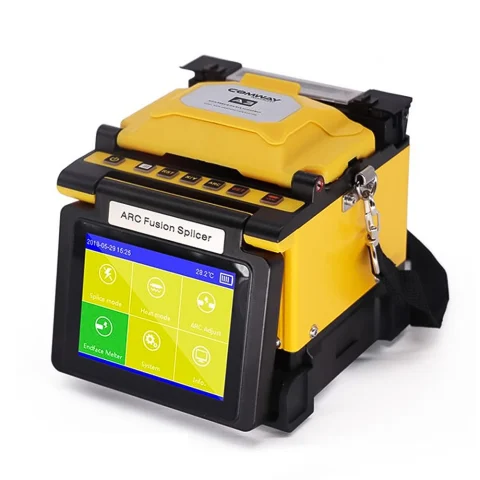

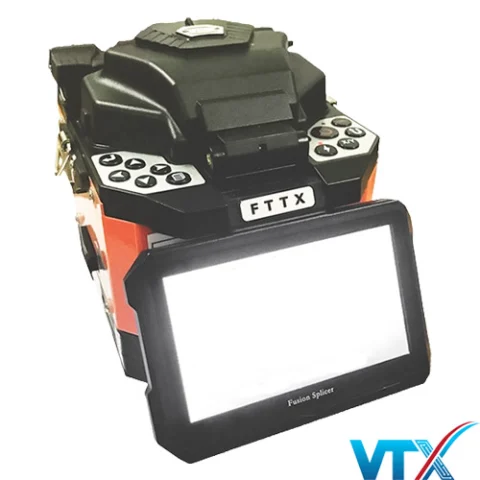

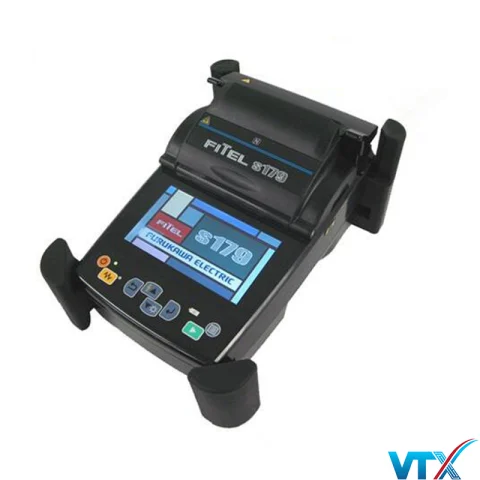

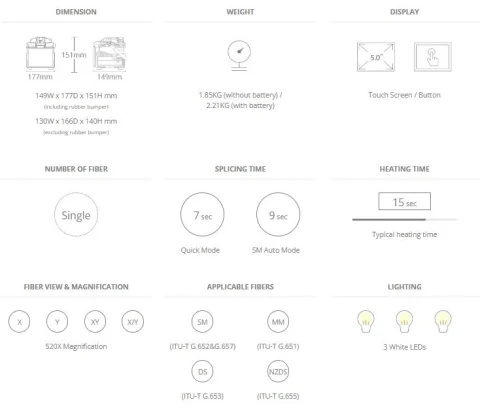

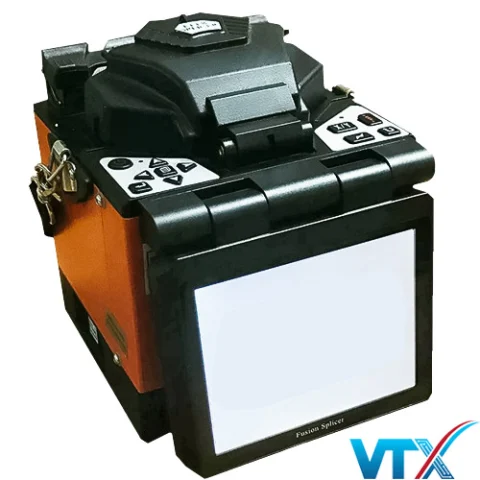

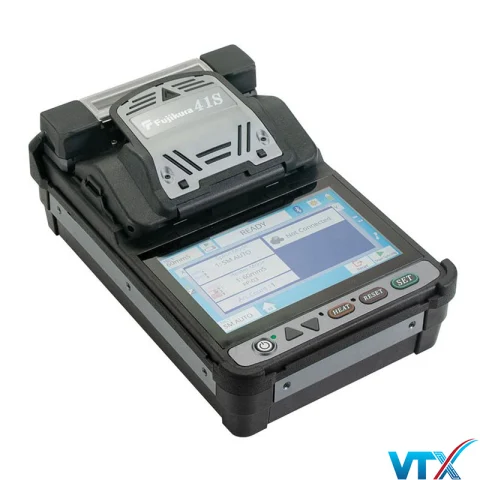

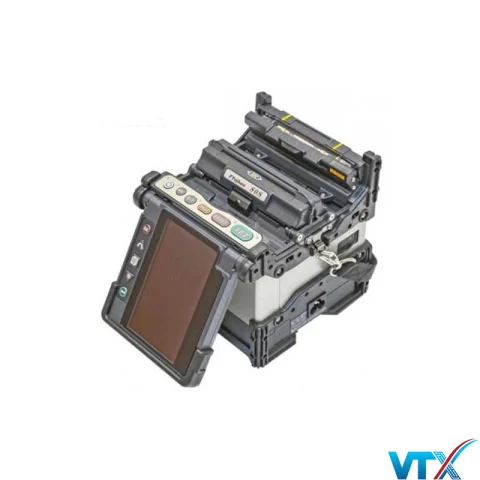

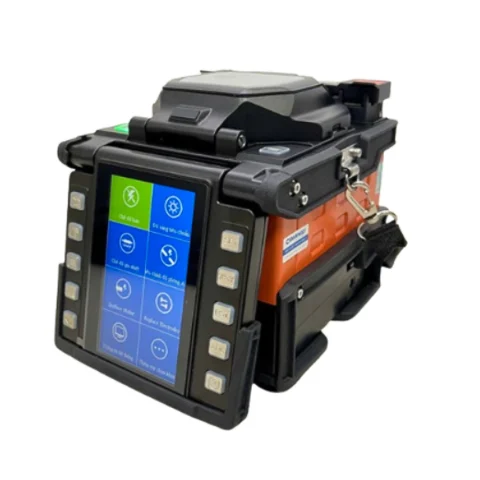

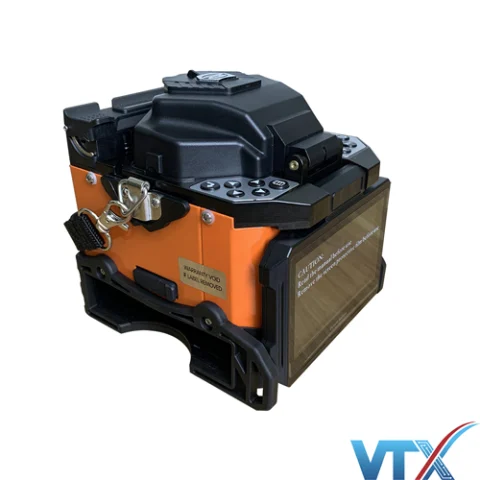

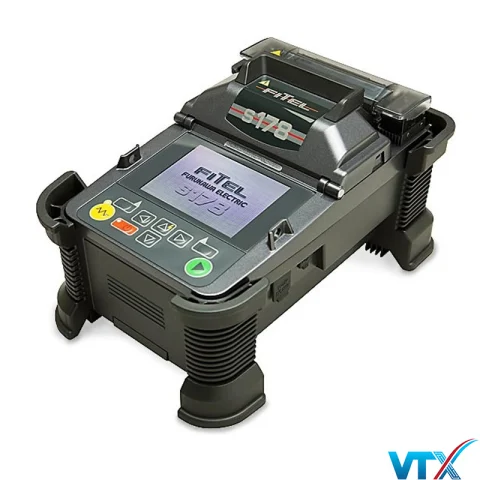

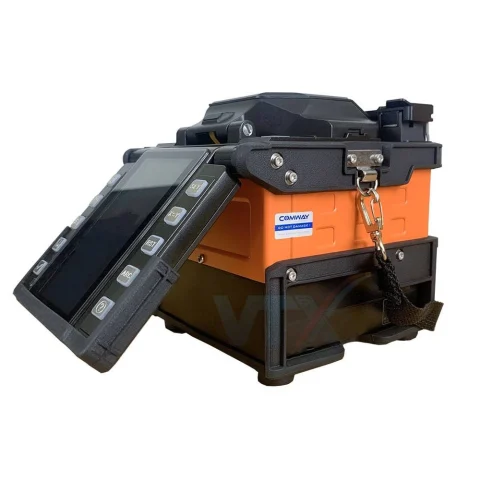

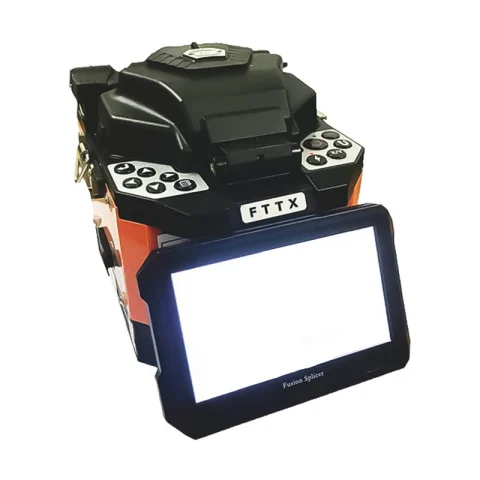

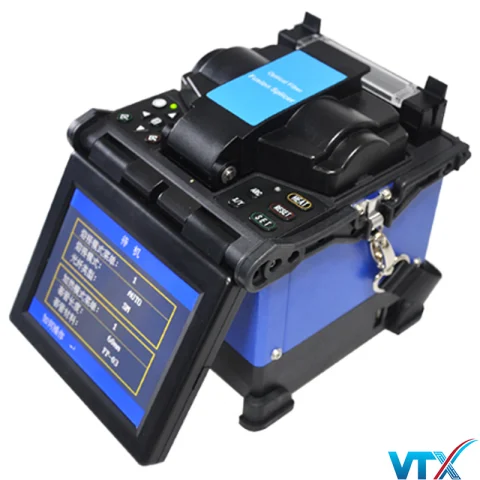

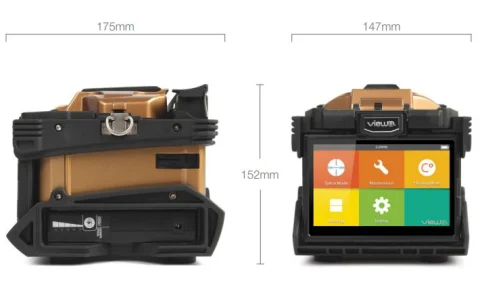

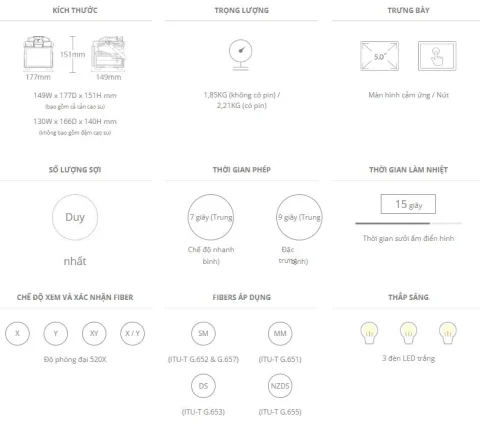

Một số loại máy hàn cáp quang phổ biến nhất trên thị trường hiện nay
