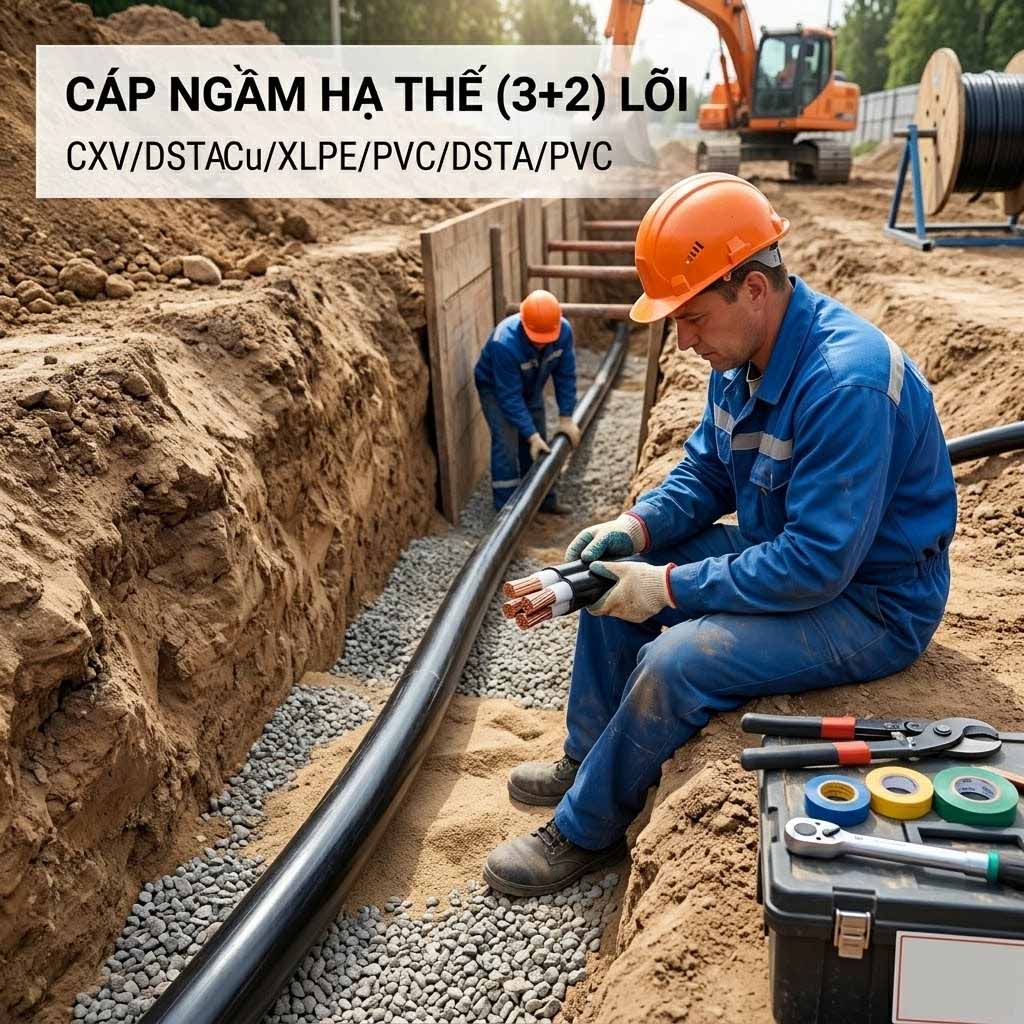

Cáp ngầm (3+2) lõi hạ thế CXV/DSTA (Cu/XLPE/PVC/DSTA/PVC)
Tổng quan sản phẩm
- Cấu trúc 5 lõi chuẩn TN-S: Tích hợp 3 lõi pha (tải điện), 1 lõi trung tính (N) và 1 lõi tiếp địa (PE) tách biệt. Đây là thiết kế bắt buộc cho các hệ thống điện đòi hỏi tính an toàn chống giật và chống nhiễu tuyệt đối.
- Áo giáp thép kép (DSTA) bất bại: Hai lớp băng thép quấn lồng lên nhau tạo ra một lớp bảo vệ cơ học vững chãi, cho phép rải cáp trực tiếp xuống hào đất mà không sợ ngoại lực, sụt lún hay sự phá hoại của động vật gặm nhấm.
- Vật liệu XLPE siêu chịu nhiệt: Lớp cách điện XLPE bao bọc từng lõi giúp cáp vận hành bền bỉ ở nhiệt độ 90°C và chịu được sức nóng 250°C trong 5 giây khi xảy ra sự cố đoản mạch, vượt xa giới hạn của nhựa PVC thông thường.
- Tối ưu không gian bằng công nghệ Compact: Để giải quyết bài toán kích thước quá khổ của sợi cáp 5 lõi bọc giáp, công nghệ bện nén ép chặt (từ cỡ 10mm2 trở lên) được áp dụng, giúp cáp thon gọn, dẻo dai và dễ thi công hơn đáng kể.
- Cách ly độ ẩm hoàn toàn: Hệ thống vỏ bọc PVC kép (lớp lót trong và lớp áo ngoài) hoạt động như một màng chống thấm kiên cố, bảo vệ cấu trúc cáp khỏi sự xâm nhập của mạch nước ngầm và các hóa chất ăn mòn tự nhiên trong đất.
Cấu hình trong liên kết không có sẵn. Vui lòng chọn lại cấu hình.
Thông tin các cấu hình sản phẩm
Tư vấn & báo giá
- 1Tặng kèm trọn bộ các phụ kiện đi kèm sản phẩm.
- 2Giảm giá lên tới 15% với các đơn hàng số lượng lớn.
- 3Hỗ trợ tư vấn, giải pháp về hệ thống mạng - quang miễn phí.
- 4Báo giá dự án an toàn, ưu đãi.
- Cam kết hàng chính hãng, chất lượng.
- Sản phẩm đầy đủ giấy tờ CO/CQ cho dự án.
- Xuất hóa đơn (VAT) đầy đủ cho mọi đơn hàng.
Chính sách khi mua hàng tại Viễn Thông Xanh
Phụ kiện thường mua cùng
Thông số kỹ thuật
| Tiêu chí | Thông số chi tiết |
|---|---|
| Phân loại / Ký hiệu | Cáp ngầm hạ thế (3+2) lõi (CXV/DSTA) |
| Cấu trúc vật liệu | Cu/XLPE/PVC/DSTA/PVC (5 lớp) |
| Cấp điện áp định mức | 0.6/1 kV |
| Số lượng lõi | 5 lõi (3 pha + 1 trung tính + 1 tiếp địa an toàn) |
| Lớp cách điện | Nhựa XLPE siêu chịu nhiệt |
| Lớp áo giáp bảo vệ | Băng thép kép (Double Steel Tape Armour) |
Mô tả sản phẩm
Trong ngành thiết kế thi công cơ điện (M&E), Cáp ngầm (3+2) lõi hạ thế CXV/DSTA được xem là tiêu chuẩn cao nhất cho các tuyến cáp động lực hạ thế. Nó hội tụ đầy đủ mọi yêu cầu khắt khe nhất: đi ngầm trực tiếp không cần ống luồn và bảo vệ an toàn sinh mạng, thiết bị ở mức tối đa.
Sự cần thiết của cấu trúc (3+2) dưới lòng đất
Khi một mạng lưới điện được ngầm hóa, việc duy trì một hệ thống nối đất (tiếp địa) đồng bộ từ trạm biến áp đến tận thiết bị đầu cuối là cực kỳ quan trọng. Hệ thống cáp (3+2) cung cấp một lõi tiếp địa (PE) độc lập chạy song song với các lõi pha và lõi trung tính. Thiết kế này tuân thủ nghiêm ngặt tiêu chuẩn tiếp địa TN-S, giúp xả nhanh dòng điện rò rỉ xuống đất ngay khi có sự cố chạm vỏ thiết bị, kích hoạt các hệ thống bảo vệ (Aptomat, ELCB) cắt điện tức thời. Nếu sử dụng cáp (3+1) và đóng cọc tiếp địa cục bộ, điện trở nối đất có thể không ổn định do thay đổi địa chất, nhưng với lõi PE chạy xuyên suốt trong cáp (3+2), hệ thống luôn được bảo vệ bởi một mức điện trở thấp nhất, an toàn nhất.
Giáp thép DSTA - Bảo vệ khoản đầu tư dài hạn
Chi phí đào đắp, san lấp và hoàn trả mặt bằng cho một dự án cáp ngầm thường rất đắt đỏ. Lớp giáp băng thép (Double Steel Tape Armour) của cáp CXV/DSTA đảm bảo tuyến cáp không bị hư hại bởi đá dăm trong quá trình lấp đất, không bị đứt gãy do địa chất dịch chuyển và đặc biệt là chống lại sự cắn phá của loài chuột hay mối đất. Điều này mang lại tuổi thọ vận hành hàng chục năm, giúp chủ đầu tư tối ưu hóa chi phí bảo trì vòng đời dự án (Lifecycle Cost).
Bảng tùy chọn biến thể và báo giá tham khảo
Dưới đây là dải quy cách đầy đủ nhất của dòng cáp ngầm 5 lõi CXV/DSTA để quý đối tác thuận tiện lên dự toán chi phí:
| Tên sản phẩm | Ruột dây pha (Sợi/Kiểu) | Ruột trung tính/Tiếp địa | Đơn giá chưa VAT (VNĐ/m) | Đơn giá có VAT 8% (VNĐ/m) |
| Cáp ngầm CXV/DSTA-(3x2.5+2x1.5) | 7 sợi (2.01) | 7 sợi (1.56) | 97,037 | 104,800 |
| Cáp ngầm CXV/DSTA-(3x4.0+2x2.5) | 7 sợi (2.55) | 7 sợi (2.01) | 134,815 | 145,600 |
| Cáp ngầm CXV/DSTA-(3x6.0+2x4.0) | 7 sợi (3.12) | 7 sợi (2.55) | 185,185 | 200,000 |
| Cáp ngầm CXV/DSTA-(3x10+2x6.0) | 7 sợi (Compact) | 7 sợi (3.12) | 266,574 | 287,900 |
| Cáp ngầm CXV/DSTA-(3x16+2x10) | 7 sợi (Compact) | 7 sợi (Compact) | 396,852 | 428,600 |
| Cáp ngầm CXV/DSTA-(3x25+2x16) | 7 sợi (Compact) | 7 sợi (Compact) | 577,407 | 623,600 |
| Cáp ngầm CXV/DSTA-(3x35+2x16) | 7 sợi (Compact) | 7 sợi (Compact) | 681,481 | 736,000 |
| Cáp ngầm CXV/DSTA-(3x35+2x25) | 7 sợi (Compact) | 7 sợi (Compact) | 771,944 | 833,700 |
| Cáp ngầm CXV/DSTA-(3x50+2x25) | 19 sợi (Compact) | 7 sợi (Compact) | 976,574 | 1,054,700 |
| Cáp ngầm CXV/DSTA-(3x50+2x35) | 19 sợi (Compact) | 7 sợi (Compact) | 1,068,519 | 1,154,000 |
| Cáp ngầm CXV/DSTA-(3x70+2x35) | 19 sợi (Compact) | 7 sợi (Compact) | 1,351,852 | 1,460,000 |
| Cáp ngầm CXV/DSTA-(3x70+2x50) | 19 sợi (Compact) | 19 sợi (Compact) | 1,455,556 | 1,572,000 |
| Cáp ngầm CXV/DSTA-(3x95+2x50) | 19 sợi (Compact) | 19 sợi (Compact) | 1,819,444 | 1,965,000 |
| Cáp ngầm CXV/DSTA-(3x95+2x70) | 19 sợi (Compact) | 19 sợi (Compact) | 2,006,481 | 2,167,000 |
| Cáp ngầm CXV/DSTA-(3x120+2x70) | 19 sợi (Compact) | 19 sợi (Compact) | 2,336,111 | 2,523,000 |
| Cáp ngầm CXV/DSTA-(3x120+2x95) | 19 sợi (Compact) | 19 sợi (Compact) | 2,625,926 | 2,836,000 |
| Cáp ngầm CXV/DSTA-(3x150+2x70) | 19 sợi (Compact) | 19 sợi (Compact) | 2,785,185 | 3,008,000 |
| Cáp ngầm CXV/DSTA-(3x150+2x95) | 19 sợi (Compact) | 19 sợi (Compact) | 3,056,481 | 3,301,000 |
| Cáp ngầm CXV/DSTA-(3x150+2x120) | 19 sợi (Compact) | 19 sợi (Compact) | 3,275,000 | 3,537,000 |
| Cáp ngầm CXV/DSTA-(3x185+2x95) | 37 sợi (Compact) | 19 sợi (Compact) | 3,556,481 | 3,841,000 |
| Cáp ngầm CXV/DSTA-(3x185+2x120) | 37 sợi (Compact) | 19 sợi (Compact) | 3,795,370 | 4,099,000 |
| Cáp ngầm CXV/DSTA-(3x185+2x150) | 37 sợi (Compact) | 19 sợi (Compact) | 4,096,296 | 4,424,000 |
| Cáp ngầm CXV/DSTA-(3x240+2x120) | 37 sợi (Compact) | 19 sợi (Compact) | 4,595,370 | 4,963,000 |
| Cáp ngầm CXV/DSTA-(3x240+2x150) | 37 sợi (Compact) | 19 sợi (Compact) | 4,895,370 | 5,287,000 |
| Cáp ngầm CXV/DSTA-(3x240+2x185) | 37 sợi (Compact) | 37 sợi (Compact) | 5,257,407 | 5,678,000 |
| Cáp ngầm CXV/DSTA-(3x300+2x150) | 61 sợi (Compact) | 19 sợi (Compact) | 5,787,037 | 6,250,000 |
| Cáp ngầm CXV/DSTA-(3x300+2x185) | 61 sợi (Compact) | 37 sợi (Compact) | 6,087,963 | 6,575,000 |
| Cáp ngầm CXV/DSTA-(3x300+2x240) | 61 sợi (Compact) | 37 sợi (Compact) | 6,654,630 | 7,187,000 |
(Lưu ý: Báo giá mang tính chất tham khảo. Quý khách vui lòng liên hệ trực tiếp phòng dự án để nhận chính sách chiết khấu thương mại tốt nhất).
Ứng dụng trọng yếu
-
Bệnh viện và Trung tâm Y tế: Đảm bảo hệ thống điện ngầm cung cấp nguồn điện sạch, an toàn tuyệt đối cho các thiết bị y tế kỹ thuật cao (như máy MRI, máy CT) và phòng phẫu thuật.
-
Hạ tầng Trung tâm dữ liệu (Data Center): Là tuyến cáp ngầm huyết mạch kết nối trạm biến áp, máy phát điện với hệ thống UPS, bảo vệ máy chủ khỏi hiện tượng nhiễu điện và rò điện.
-
Nhà máy công nghệ cao, phòng sạch: Triển khai ngầm hóa mạng lưới điện cho các phân xưởng sản xuất linh kiện điện tử, chất bán dẫn, nơi yêu cầu hệ thống tiếp địa phải đạt độ chính xác hoàn hảo.
