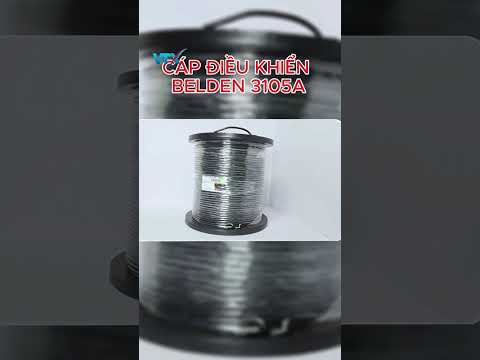

Cáp tín hiệu RS-485 Belden 3105A 1 Pair 22AWG 120Ω chống nhiễu
Tổng quan sản phẩm
Belden 3105A là cáp truyền dữ liệu RS-485 gồm 1 đôi dây xoắn 22AWG, trở kháng danh định 120Ω và hệ thống chống nhiễu kép. Cáp có vỏ PVC chịu dầu, chống tia UV, phù hợp cho hệ thống tự động hóa và truyền thông dữ liệu trong môi trường công nghiệp.
- Chuẩn truyền thông RS-485, trở kháng danh định 120Ω.
- Cấu trúc 1 đôi dây 22AWG, lõi đồng mạ thiếc 7×30.
- Chống nhiễu kép: Foil 100% + lưới đồng mạ thiếc phủ 65%.
- Vỏ PVC chịu dầu, chống ánh nắng, dùng trong nhà và ngoài trời.
- Điện áp UL 300V, nhiệt độ hoạt động từ -20°C đến +60°C.
Tư vấn & báo giá
- 1Tặng kèm trọn bộ các phụ kiện đi kèm sản phẩm.
- 2Giảm giá lên tới 15% với các đơn hàng số lượng lớn.
- 3Hỗ trợ tư vấn, giải pháp về hệ thống mạng - quang miễn phí.
- 4Báo giá dự án an toàn, ưu đãi.
- Cam kết hàng chính hãng, chất lượng.
- Sản phẩm đầy đủ giấy tờ CO/CQ cho dự án.
- Xuất hóa đơn (VAT) đầy đủ cho mọi đơn hàng.
Chính sách khi mua hàng tại Viễn Thông Xanh
Phụ kiện thường mua cùng
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Cáp tín hiệu RS-485 Belden 3105A |
| Mã sản phẩm | 3105A |
| Thương hiệu | Belden |
| Loại cáp | Multi-Pair / RS-485 Data Cable |
| Chuẩn ứng dụng | RS-485 |
| Số đôi dây | 1 Pair |
| Kích thước dây dẫn | 22AWG |
| Cấu trúc lõi | 7 × 30 |
| Vật liệu lõi | Đồng mạ thiếc – Tinned Copper |
| Trở kháng danh định | 120Ω |
| Vật liệu cách điện | PE Foam / Datalene® |
| Đường kính cách điện danh định | 2.2mm |
| Màu dây | Trắng sọc xanh / Xanh sọc trắng |
| Lớp chống nhiễu 1 | Foil nhôm + Polyester, phủ 100% |
| Lớp chống nhiễu 2 | Lưới đồng mạ thiếc, độ phủ 65% |
| Dây drain | 22AWG, đồng mạ thiếc |
| Vật liệu vỏ ngoài | PVC |
| Độ dày vỏ danh định | 1.2mm |
| Đường kính ngoài danh định | 7.47mm |
| Điện dung dây-dây | 36pF/m |
| Điện dung dây-shield | 68.6pF/m |
| Điện trở DC dây dẫn | 18.2Ω/1000ft |
| Tốc độ lan truyền danh định | 78% |
| Suy hao tại 1MHz | 0.5dB/100ft |
| Điện áp UL | 300V |
| Dòng tối đa | 6A/dây dẫn tại 30°C |
| Nhiệt độ hoạt động | -20°C đến +60°C |
| Bán kính uốn tối thiểu | 85.65mm |
| Lực kéo tối đa | 24.19kg |
| Khả năng chịu môi trường | Trong nhà, ngoài trời, chống nắng, chịu dầu |
| Chuẩn cháy | UL 1685, IEC 60332-1-2 |
| Phân loại NEC/UL | CM, PLTC |
| CPR | Euroclass Eca |
| Tuân thủ | CE, RoHS, WEEE, UKCA |
| Màu vỏ tiêu chuẩn | Đen |
Mô tả sản phẩm
Giới thiệu về Cáp tín hiệu RS-485 Belden 3105A
Belden 3105A được thiết kế cho các hệ thống truyền thông RS-485 cần đường cáp có trở kháng ổn định và khả năng chống nhiễu cao. Sản phẩm phù hợp cho tự động hóa nhà máy, IIoT, điều khiển quá trình và các hệ thống truyền dữ liệu trong môi trường có nhiều nguồn nhiễu điện.
Đặc điểm của Cáp tín hiệu RS-485 Belden 3105A
Trở kháng 120Ω chuyên dùng cho RS-485
3105A có trở kháng đặc tính danh định 120Ω, phù hợp với yêu cầu truyền tín hiệu vi sai của mạng RS-485. Cấu trúc một đôi dây xoắn giúp duy trì đặc tính truyền dẫn ổn định trên các tuyến điều khiển và dữ liệu.
Chống nhiễu hai lớp

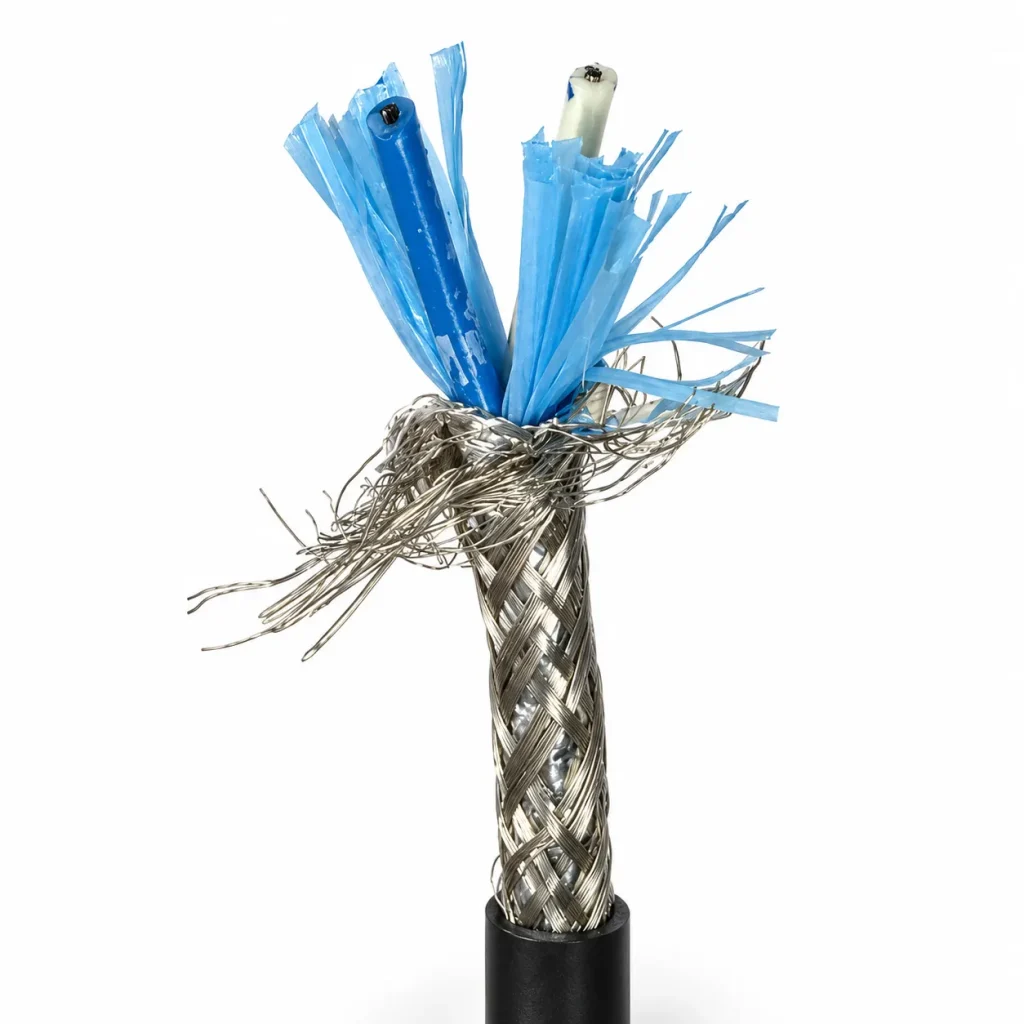

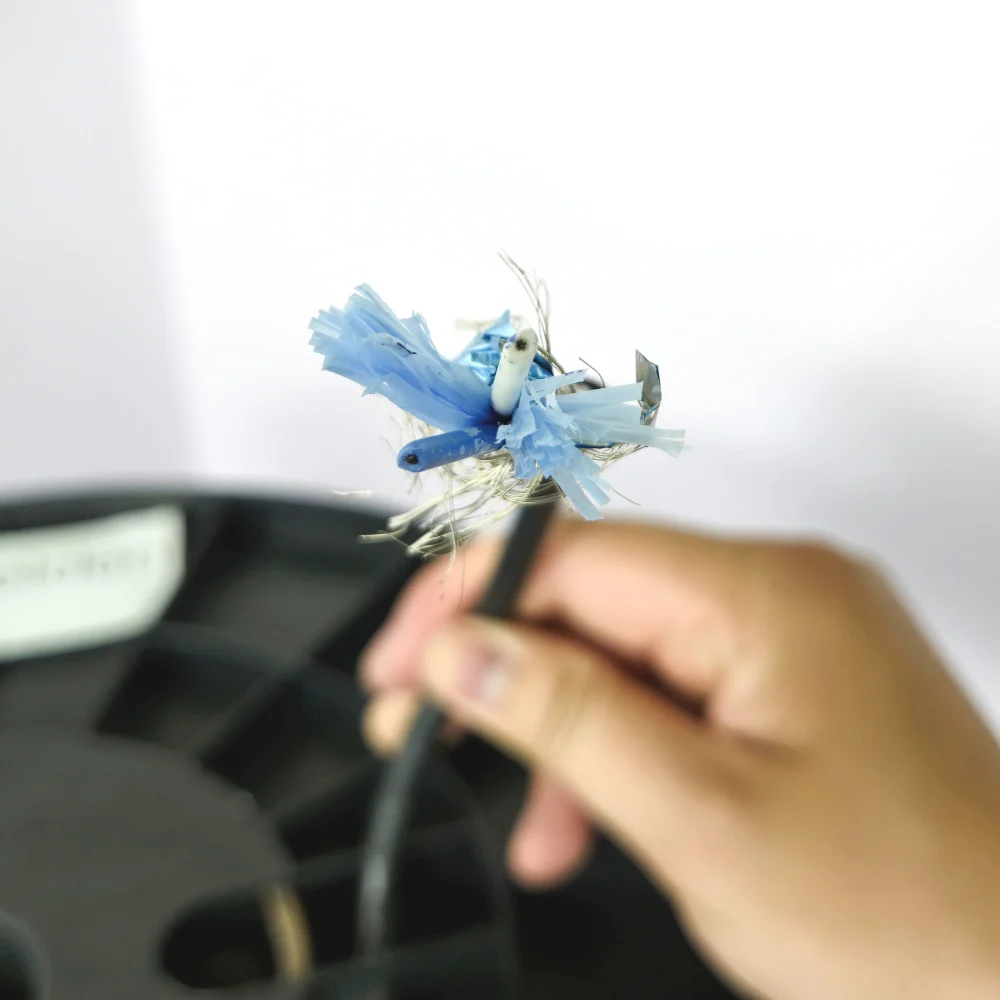

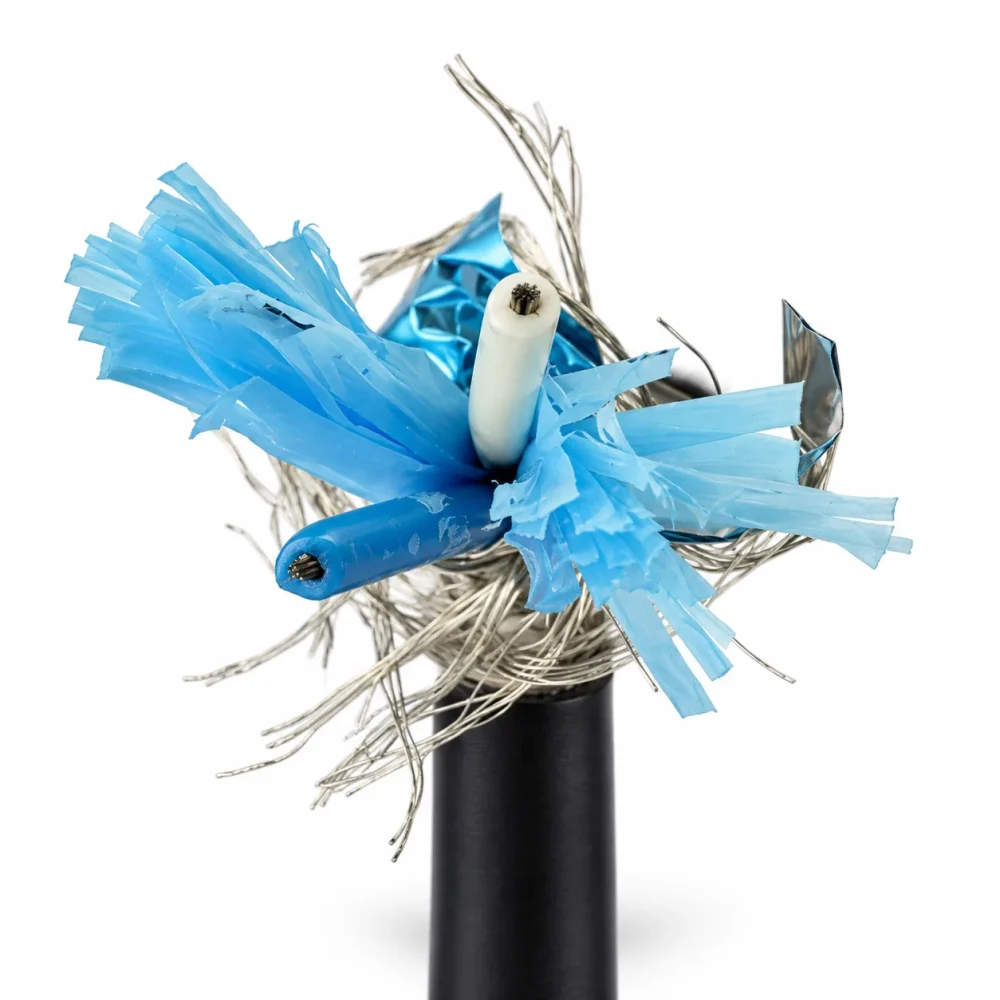

Bên ngoài đôi dây là lớp foil Alum+Poly phủ 100%, kết hợp thêm lưới đồng mạ thiếc có độ phủ 65%. Cấu trúc này giúp hạn chế ảnh hưởng của nhiễu điện từ trong môi trường máy móc, tủ điện và dây dẫn công nghiệp.
Vỏ PVC chịu dầu và chống ánh nắng

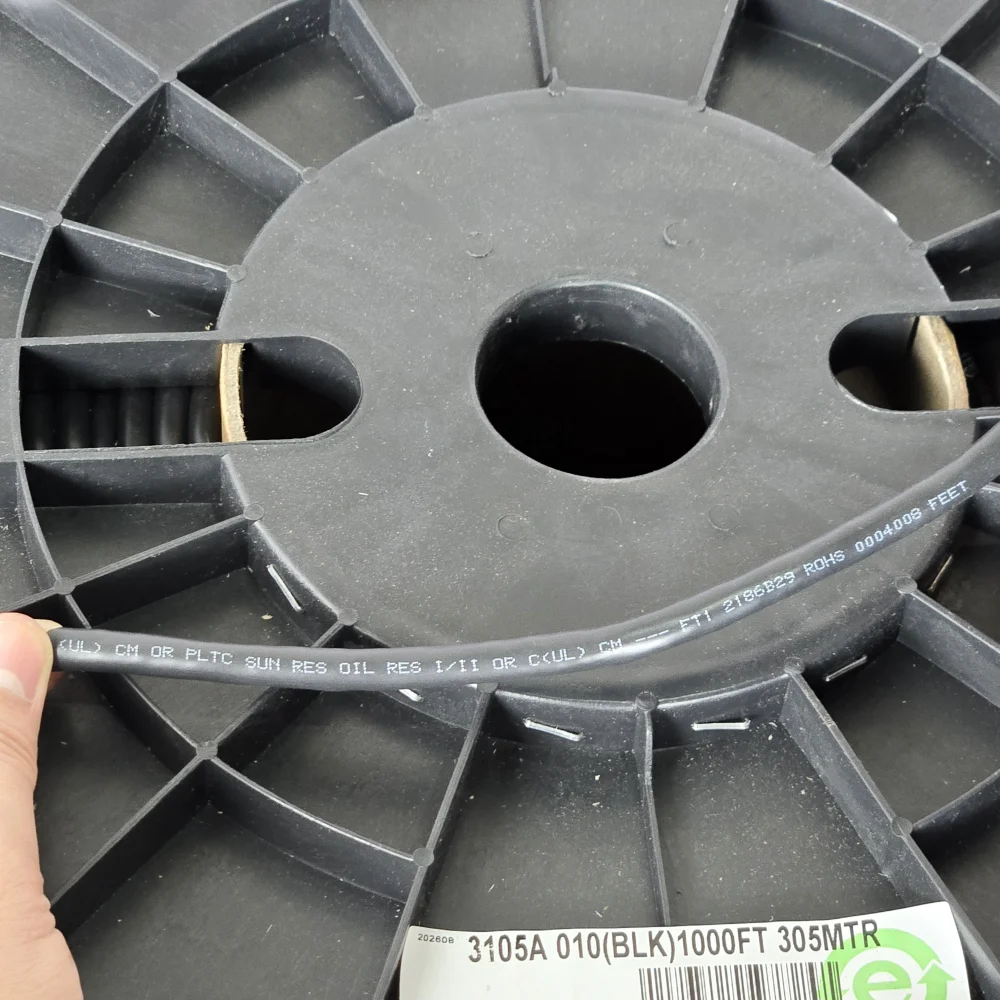

Belden công bố 3105A phù hợp cả Indoor và Outdoor, có khả năng chống tia UV và chịu dầu. Sản phẩm đáp ứng CM, PLTC, UL 1685 và IEC 60332-1-2, phù hợp cho nhiều hệ thống điều khiển và truyền dữ liệu công nghiệp.
Nếu quý khách cần mua Cáp tín hiệu RS-485 Belden 3105A, cần báo giá hoặc tư vấn lựa chọn cáp phù hợp với hệ thống điều khiển và khoảng cách tuyến thực tế, vui lòng liên hệ hotline Viễn Thông Xanh để được hỗ trợ.
Đánh giá & bình luận
Cáp tín hiệu RS-485 Belden 3105A 1 Pair 22AWG 120Ω chống nhiễu

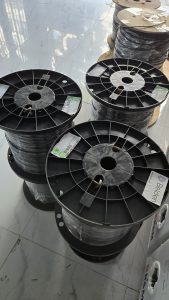

lõi và lớp chống nhiễu hoàn thiện tốt, bên mình kéo cho hệ thống RS-485 chạy ổn định. Hàng giao nhanh, đúng quy cách và nhân viên tư vấn khá kỹ về loại cáp trước khi đặt.
