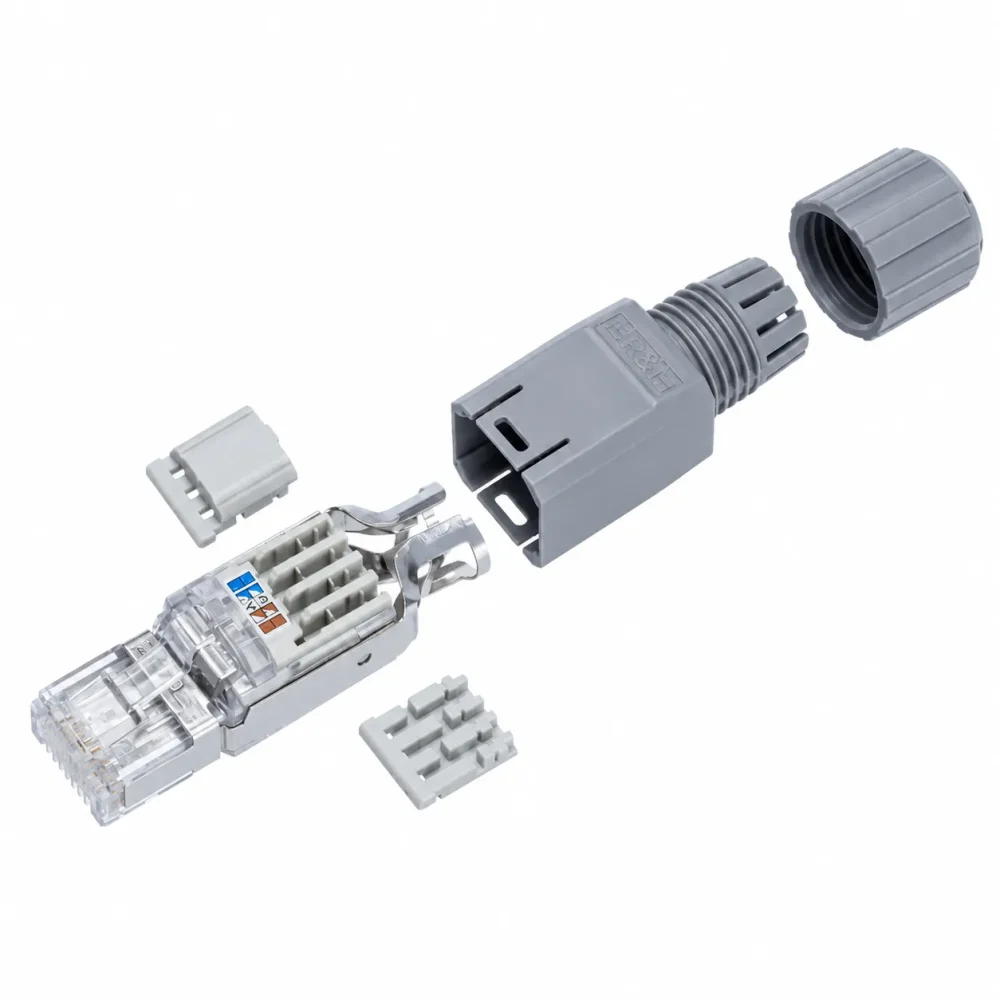

Đầu cắm mạng R&M FM45 Cat5e RJ45 AWG23-26 IP20 vỏ nhựa PN 312231

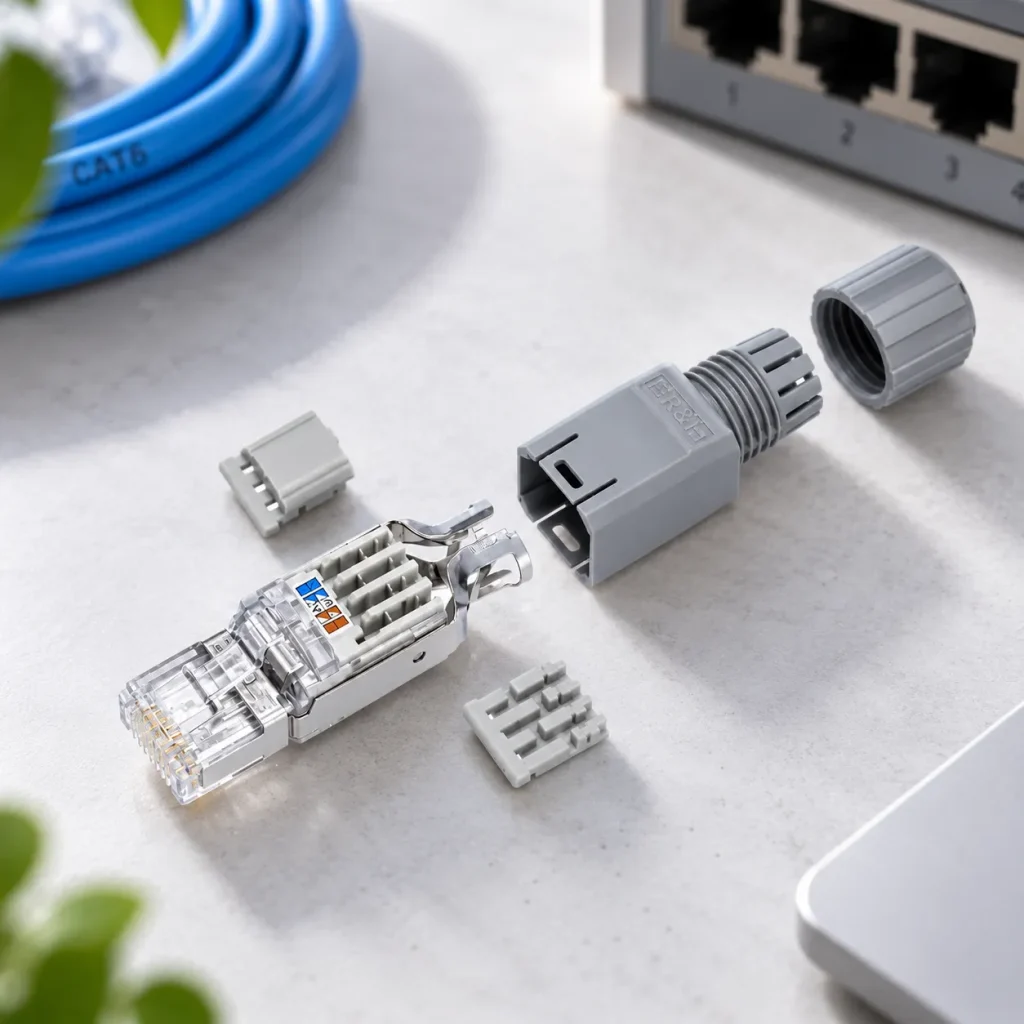

Đầu cắm mạng R&M FM45 Cat5e RJ45 AWG23-26 IP20 vỏ nhựa là đầu nối RJ45 dạng Field-Terminated được thiết kế để hoàn thiện đầu cáp mạng trực tiếp tại vị trí thi công. Sản phẩm sử dụng công nghệ đấu nối IDC, hỗ trợ 8 dây dẫn và phù hợp với cả dây đặc lẫn dây bện trong dải kích thước AWG23 đến AWG26. [caption id="attachment_68795" align="aligncenter" width="1020"] Đầu cắm mạng R&M FM45 Cat5e RJ45 ảnh thực tế[/caption] Thiết kế FM45 giúp kỹ thuật viên chủ động tạo đầu kết nối RJ45 mà không bị giới hạn bởi chiều dài dây nhảy được sản xuất sẵn. Đây là giải pháp phù hợp cho hệ thống mạng văn phòng, tòa nhà, thiết bị công nghiệp, camera IP, Access Point và nhiều ứng dụng cần kết nối trực tiếp cáp mạng với thiết bị đầu cuối.

Chuẩn Cat5e với đầu nối RJ45 8 cực

R&M FM45 được thiết kế theo chuẩn Category 5e với đầu nối RJ45 8 cực. Sản phẩm phù hợp cho các hệ thống cáp mạng Cat5e và có thể sử dụng để hoàn thiện đầu kết nối trên các tuyến cáp cần đấu trực tiếp vào thiết bị. Cấu trúc đầu nối hỗ trợ sơ đồ đấu dây T568A và T568B, giúp kỹ thuật viên dễ dàng triển khai theo tiêu chuẩn đang được sử dụng tại từng công trình.

Đấu nối trực tiếp bằng công nghệ IDC

Đầu cắm mạng R&M FM45 sử dụng công nghệ IDC theo IEC 60352-4. Dây dẫn được đưa trực tiếp vào các vị trí tiếp xúc bên trong đầu nối, giúp tạo kết nối cơ khí và điện ổn định mà không cần sử dụng đầu RJ45 bấm truyền thống. Cơ chế này đặc biệt hữu ích trong những hệ thống cần thi công đầu cáp tại hiện trường hoặc khi chiều dài tuyến cáp không phù hợp để sử dụng dây Patch Cord sản xuất sẵn.

Tương thích dây dẫn AWG23 đến AWG26

Sản phẩm hỗ trợ dây dẫn AWG23 đến AWG26 và có thể sử dụng với cả dây đặc và dây bện. Đường kính dây dẫn phù hợp khoảng 0,4–0,54 mm đối với dây đơn, trong khi dây bện được hỗ trợ trong dải tiết diện tương ứng theo thông số của nhà sản xuất. Đường kính dây sau lớp cách điện được hỗ trợ tối đa khoảng 1,6 mm. Nhờ phạm vi tương thích rộng, FM45 có thể được sử dụng với nhiều loại cáp mạng Cat5e khác nhau.

Hỗ trợ cáp đường kính từ 4,5 đến 8,0 mm

Đầu cắm FM45 hỗ trợ cáp có đường kính tổng thể từ 4,5 mm đến 8,0 mm. Khoảng kích thước này giúp sản phẩm tương thích với nhiều cấu trúc cáp mạng đang được sử dụng trong hệ thống cáp cấu trúc. Phần vỏ và cơ cấu cố định cáp giúp giữ dây chắc chắn sau khi đấu nối, hạn chế lực kéo tác động trực tiếp lên các tiếp điểm bên trong đầu cắm.

Sử dụng cho cáp chống nhiễu và không chống nhiễu

R&M FM45 được thiết kế để có thể triển khai với cả hệ thống cáp shielded và unshielded. Đối với cấu hình chống nhiễu, bộ sản phẩm có kèm lá đồng để hỗ trợ xử lý lớp shield của cáp. Khả năng này giúp cùng một giải pháp đầu cắm có thể đáp ứng nhiều phương án triển khai khác nhau, từ mạng UTP thông thường đến các tuyến cáp cần kiểm soát nhiễu điện từ.

Hỗ trợ PoE và PowerSafe

Đầu cắm mạng R&M FM45 hỗ trợ cấp nguồn qua Ethernet và được thiết kế tương thích với PowerSafe. Nhờ đó, sản phẩm có thể sử dụng trên các tuyến mạng vừa truyền dữ liệu vừa cấp nguồn cho thiết bị. Ứng dụng thực tế bao gồm camera IP, Access Point, điện thoại IP và nhiều thiết bị đầu cuối sử dụng nguồn điện qua cáp Ethernet.

Độ bền cắm rút trên 750 lần

Đầu nối được thiết kế với độ bền cơ học trên 750 chu kỳ cắm rút, phù hợp với các hệ thống cần khả năng kết nối và tháo lắp nhiều lần trong quá trình sử dụng. Phần tiếp điểm sử dụng vật liệu đồng và bề mặt tiếp xúc được xử lý để duy trì khả năng dẫn điện ổn định. Đầu nối cũng cho phép thực hiện đấu nối lại trong những điều kiện dây dẫn đáp ứng yêu cầu kỹ thuật của nhà sản xuất.

Vỏ nhựa IP20 nhỏ gọn

Đầu cắm có cấp bảo vệ IP20 và sử dụng phần vỏ bằng vật liệu polyamide kết hợp polycarbonate. Thiết kế dạng thẳng với kích thước khoảng 59 x 14 x 14,6 mm giúp đầu nối tương đối gọn, phù hợp với nhiều không gian đấu nối thiết bị. Phần đầu cắm có thiết kế trong suốt, trong khi vỏ bảo vệ sử dụng màu xám RAL 7042, giúp dễ quan sát và kiểm tra trạng thái lắp đặt.

Hoạt động trong dải nhiệt độ rộng

R&M FM45 có nhiệt độ vận hành từ -20°C đến +70°C, đáp ứng nhiều môi trường lắp đặt trong nhà và các hệ thống thiết bị mạng chuyên dụng.

Phụ kiện đi kèm của R&M FM45 Cat5e

Bộ sản phẩm được cung cấp kèm đầu cắm FM45 Cat5e, vỏ nhựa có đai ốc cố định, lá đồng và tài liệu hướng dẫn lắp đặt. Các thành phần này hỗ trợ kỹ thuật viên hoàn thiện đầu cáp ngay tại công trình. Với khả năng đấu nối trực tiếp, hỗ trợ AWG23–26, tương thích cả cáp chống nhiễu và không chống nhiễu, hỗ trợ PoE cùng thiết kế vỏ IP20, Đầu cắm mạng R&M FM45 Cat5e RJ45 là giải pháp phù hợp cho các hệ thống cần đầu RJ45 thi công linh hoạt và độ ổn định cao.
