Thông số kỹ thuật
| Thông số kỹ thuật | |
| cổng RJ45 | 10/100BASE-T(X) Tốc độ thương lượng tự động, chế độ song công hoàn toàn/ bán song công và tự điều chỉnh MDI/MDI-X |
| cổng nối tiếp | RS-422 hỗ trợ các chế độ song công hoàn toàn R-, R+, T-, T+ , RS-485 hỗ trợ chế độ làm việc bán song công A và B; Hỗ trợ tốc độ truyền thông RS – 4 85/4 22 300 ~ 460800 bps tùy chọn, điện áp cách ly 500V AC ; Tích hợp giao thức Modbus TCP và Modbus RTU, hỗ trợ chế độ RTU Master, hỗ trợ tối đa 16 kết nối TCP master ở chế độ này. |
| Thuộc tính Ethernet | |
| Tốc độ chuyển tiếp 10M | 14881pp |
| Tốc độ chuyển tiếp 100M | 148810pps |
| Tỷ lệ | 10M/100Mbps |
| đường truyền | Lưu trữ và chuyển tiếp |
| đầu nối giao diện | RJ45 |
| Thuộc tính cổng nối tiếp | |
| Tiêu chuẩn | RS-485 /422 |
| Tín hiệu RS-422 | T+, T-, R+, R-, GND |
| Tín hiệu RS-485 | D+, D-, GND |
| kiểm tra bit | Không có, chẵn, lẻ |
| Bit dữ liệu | 5bit, 6bit, 7bit, 8bit |
| Dừng bit s | 1bit, 2bit |
| Tốc độ truyền | 300 ~ 460800 bps |
| điều khiển hướng | RS-485 áp dụng công nghệ điều khiển tự động luồng dữ liệu |
| Dung tải | Cổng RS-485 /422 hỗ trợ môi trường bỏ phiếu 32 điểm , có thể lên tới 128 |
| đầu nối giao diện | Cổng RS-485/422 thông qua thiết bị đầu cuối khoảng cách 5-bit 3,84mm |
| bảo vệ giao diện | Chống sét lan truyền 4000V |
| Chỉ dẫn | |
| Chỉ số sức mạnh | PWR |
| Chỉ báo chạy hệ thống | SYS |
| Chỉ báo trạng thái dữ liệu cổng nối tiếp | S1/S2 /S3/S4 |
| Nguồn cấp | |
| Đầu vào | Đầu vào nguồn DC 12~48V điện áp rộng , điện áp làm việc thông thường 12V/24V/48V , sử dụng đầu cuối nguồn công nghiệp 2 lõi 7.62mm |
| Công suất chạy nhàn rỗi | 0.717W@24VDC |
| Công suất đầy tải | 0.968W@24VDC. |
| Tính chất vật lý | |
| Vỏ bọc | Kim loại, bảo vệ IP40 |
| Cài đặt | Gắn tường hoặc gắn ray DIN |
| Kích thước | 40 mm×103mm× 128 mm (Rộng * Cao * Sâu) |
| ròng w tám | 43 0 gam |
| Nhiệt độ làm việc | -40~85 °C |
| Nhiệt độ lưu trữ | -40~85 °C |
| Độ ẩm tương đối | 5%~95% (không ngưng tụ ) |
| Tiêu chuẩn công nghiệp | |
| IEC61000-4-2 | ESD: ±8KV Phóng điện tiếp xúc, ±15KV Phóng điện qua không khí |
| IEC61000-4-3 | RS: 10V/m (80-1000MHZ) |
| IEC61000-4-4 | EFT: Nguồn ±4KV, Ethernet & Cáp dữ liệu nối tiếp ±2KV |
| IEC61000-4-5 | Tăng áp, Nguồn ±4KV CM/ ±1KV DM, Cáp dữ liệu Ethernet±4KV CM,
Cáp dữ liệu nối tiếp ±1KV CM |
| IEC61000-4-6 | Dẫn tần số vô tuyến: 3V(10KHZ-150KHZ),10V(150KHZ-80MHZ) |
| IEC61000-4-16 | Dẫn chế độ chung: 30V COUNT 300V, 1S |
| IEC60068-2-6 | Rung động |
| IEC60068-2-27 | Sốc |
| IEC60068-2-32 | Rơi tự do |
| IEC61000-6-2 | Tiêu chuẩn công nghiệp chung |
Mô tả sản phẩm

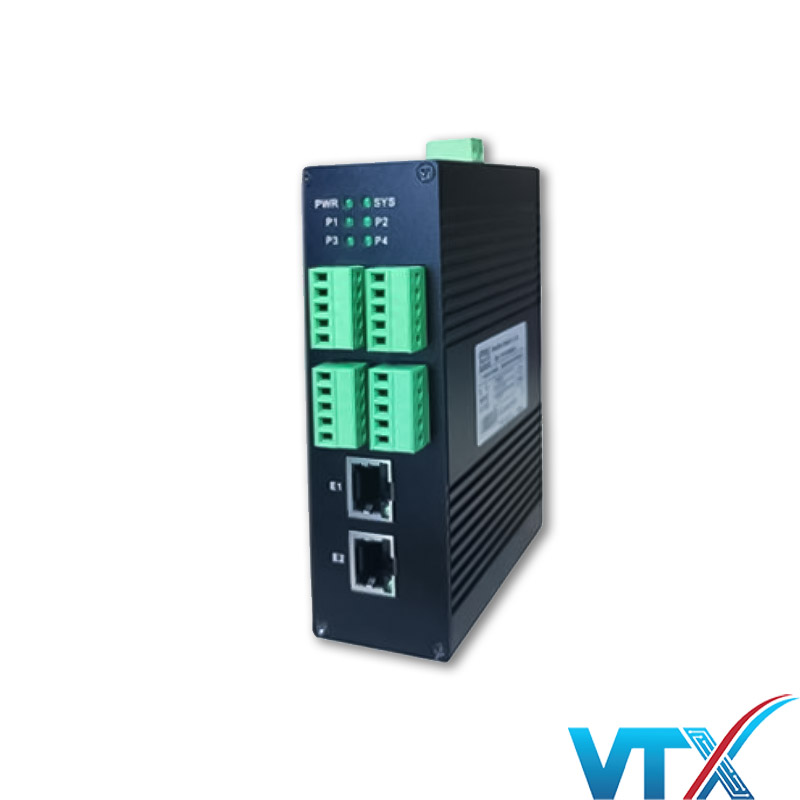

Máy chủ nối tiếp công nghiệp UPCOM MW1024 Din-Rail hỗ trợ 4 kênh RS-485/422 + 2 cổng 10/100Base-T(X), sử dụng lớp vỏ bảo vệ IP40 độ bền cao, thiết kế EMC cấp công nghiệp, hỗ trợ công nghệ thích ứng Auto-Negotiation , cung cấp chỉ báo trạng thái LED và hỗ trợ đầu vào nguồn điện áp 12 ~ 48V DC để tăng độ tin cậy của mạng truyền thông.
UPCOM MW1024 có thể dễ dàng và thuận tiện tập trung quản lý các thiết bị nối tiếp và máy chủ phân tán thông qua mạng. Tốc độ truyền thông hỗ trợ 300~460800bps tùy chọn. Giao thức Modbus TCP và Modbus RTU tích hợp giúp người dùng dễ dàng kết nối các thiết bị Modbus Ethernet với các thiết bị nối tiếp Modbus. Dựa trên các yêu cầu lắp đặt công nghiệp, chế độ lắp đặt trên đường ray DIN35 hoặc Treo tường được cung cấp. Sản phẩm này sử dụng giải pháp mạng xuất sắc trong ngành và phạm vi nhiệt độ hoạt động là -40~85°C, có thể đáp ứng các yêu cầu của các giải pháp truyền thông nối tiếp công nghiệp khác nhau.
UPCOM MW1024 có thể dễ dàng và thuận tiện tập trung quản lý các thiết bị nối tiếp và máy chủ phân tán thông qua mạng. Tốc độ truyền thông hỗ trợ 300~460800bps tùy chọn. Giao thức Modbus TCP và Modbus RTU tích hợp giúp người dùng dễ dàng kết nối các thiết bị Modbus Ethernet với các thiết bị nối tiếp Modbus. Dựa trên các yêu cầu lắp đặt công nghiệp, chế độ lắp đặt trên đường ray DIN35 hoặc Treo tường được cung cấp. Sản phẩm này sử dụng giải pháp mạng xuất sắc trong ngành và phạm vi nhiệt độ hoạt động là -40~85°C, có thể đáp ứng các yêu cầu của các giải pháp truyền thông nối tiếp công nghiệp khác nhau.
Phân Tích Tính Năng Nổi Bật:
- Đa Năng Kết Nối: UPCOM MW1024 là một giải pháp hoàn hảo cho việc nối tiếp máy chủ và truyền dữ liệu với hỗ trợ 2 cổng Ethernet 10/100BASE-T(X) và 4 cổng RS-485/422. Điều này cho phép bạn linh hoạt kết nối và truyền dữ liệu qua nhiều giao diện khác nhau.
- Chuẩn Kết Nối: Sản phẩm này tuân theo chuẩn IEEE802.3/802.3u, đảm bảo tính tương thích và ổn định trong việc lưu trữ và chuyển tiếp dữ liệu trong chế độ Exchange Mode.
- Hỗ Trợ Giao Thức Đa Dạng: UPCOM MW1024 hỗ trợ các giao thức truyền thông quan trọng như TCP, IP, UDP, Modbus TCP, Modbus RTU, ARP, ICMP, HTTP và TFTP Client. Điều này giúp bạn dễ dàng tích hợp sản phẩm vào mạng và hệ thống hiện có.
- Quản Lý Web Tiện Lợi: Sản phẩm hỗ trợ chức năng quản lý Web, cho phép bạn dễ dàng cài đặt và điều chỉnh các thiết lập theo nhu cầu của bạn.
- An Toàn và Ổn Định: Với thiết kế tiêu thụ điện năng thấp, cách ly 4 cổng nối tiếp, bảo vệ IP40 và EMC cấp cao, sản phẩm đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với nhiệt độ làm việc từ -40°C đến 85°C.
- Lắp Đặt Đa Dạng: Với khả năng cài đặt trên DIN-Rail hoặc treo tường (Wall Mounting), sản phẩm phù hợp với nhiều vị trí và không gian khác nhau.
