Thông số kỹ thuật
| Thông Số Kỹ Thuật | |
| cổng RJ45 | Tốc độ đàm phán tự động 10/100BASE-T(X), chế độ in hai mặt tự động và kết nối MDI/MDI-X |
| cổng nối tiếp | RS-422 hỗ trợ các chế độ song công hoàn toàn R-, R+, T-, T+, RS-485 hỗ trợ chế độ làm việc bán song công A và B; Hỗ trợ tốc độ truyền thông RS-485/422 300~460800bps tùy chọn, điện áp cách ly 500V AC; Các giao thức Modbus TCP , Modbus RTU và Modbus ASCII tích hợp, hỗ trợ chế độ RTU Master , ASCII Master, hỗ trợ tối đa 16 kết nối chính TCP ở chế độ này; hỗ trợ RTU Slave 、Chế độ ASCII Slave, hỗ trợ tối đa 32 kết nối nô lệ TCP ở chế độ này; hỗ trợ chức năng ánh xạ Slave ID, hỗ trợ tối đa 32 ánh xạ |
| Thuộc tính Ethernet | |
| Tiêu chuẩn | 10Base-T, 100Base-TX |
| giao thức | Chuẩn IEEE802.3/802.3u, lưu trữ và chuyển tiếp Exchange Mode |
| Tỷ lệ | 10M/100Mbps |
| chế độ song công | Song công hoàn toàn hoặc Bán song công |
| đầu nối giao diện | RJ45 |
| Thuộc tính cổng nối tiếp | |
| Tiêu chuẩn | RS-485 /422 |
| Tín hiệu RS-422 | T+, T-, R+, R-, GND |
| Tín hiệu RS-485 | D+, D-, GND |
| kiểm tra số | Không có, chẵn, lẻ |
| Bit dữ liệu | 5bit, 6bit, 7bit, 8bit; |
| Dừng bit s | 1bit, 2bit |
| Tốc độ truyền | 300 ~ 4608 00bps |
| điều khiển hướng | Công nghệ điều khiển luồng dữ liệu RS485 a dopts |
| Dung tải | Cổng RS-485 /422 hỗ trợ môi trường bỏ phiếu 32 điểm , có thể lên tới 128 |
| đầu nối giao diện | Cổng RS-485/422 thông qua thiết bị đầu cuối khoảng cách 5-bit 3,84mm |
| bảo vệ giao diện | Chống sét lan truyền 4000V |
| Chỉ dẫn | |
| Chỉ số sức mạnh | PWR |
| Chỉ báo chạy hệ thống | SYS |
| Chỉ báo trạng thái dữ liệu cổng nối tiếp | S1/S2 /S3/S4 |
| Nguồn cấp | |
| Đầu vào | Đầu vào nguồn DC 12~48V điện áp rộng , điện áp làm việc thông thường 12V/24V/48V , sử dụng đầu cuối nguồn công nghiệp 2 lõi 7.62mm |
| Công suất chạy nhàn rỗi | 0.71W@24VDC |
| Công suất đầy tải | 0.968W@24VDC |
| Tính chất vật lý | |
| Vỏ bọc | Kim loại, bảo vệ IP40 |
| Cài đặt | Gắn tường hoặc gắn ray DIN |
| Kích thước | 128 mm×103 mm× 40 mm (Rộng * Cao * Sâu) |
| ròng w tám | 43 0 gam |
| giới hạn môi trường | |
| Nhiệt độ làm việc | -40~85 °C |
| Nhiệt độ lưu trữ | -40~85 °C |
| Độ ẩm tương đối | 5%~95% (không ngưng tụ ) |
| Tiêu chuẩn công nghiệp | |
| IEC61000-4-2 | ESD: ±8KV Phóng điện tiếp xúc, ±15KV Phóng điện qua không khí |
| IEC61000-4-3 | RS: 10V/m (80-1000MHZ) |
| IEC61000-4-4 | EFT: Nguồn ±4KV, Ethernet & Cáp dữ liệu nối tiếp ±2KV |
| IEC61000-4-5 | Tăng áp, Nguồn ±4KV CM/ ±1KV DM, Cáp dữ liệu Ethernet±4KV CM,
Cáp dữ liệu nối tiếp ±1KV CM |
| IEC61000-4-6 | Dẫn tần số vô tuyến: 3V(10KHZ-150KHZ),10V(150KHZ-80MHZ) |
| IEC61000-4-16 | Dẫn chế độ chung: 30V COUNT 300V, 1S |
| IEC60068-2-6 | Rung động |
| IEC60068-2-27 | Sốc |
| IEC60068-2-32 | Rơi tự do |
| IEC61000-6-2 | Tiêu chuẩn công nghiệp chung |
Mô tả sản phẩm

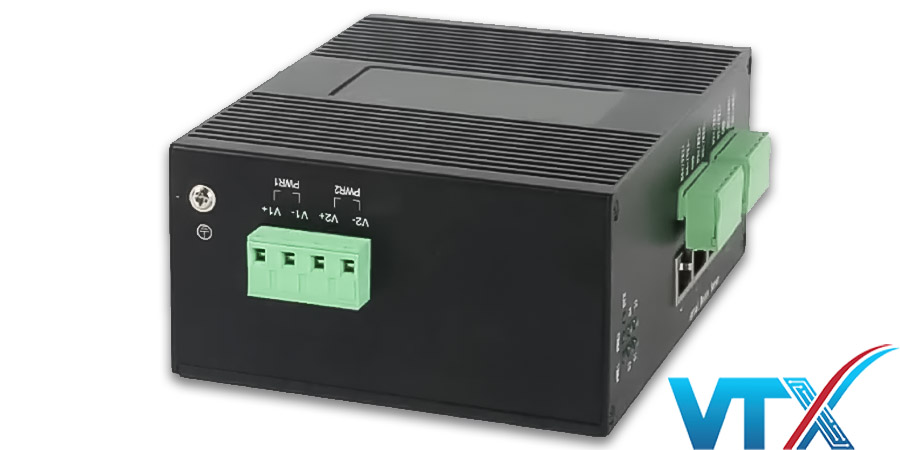

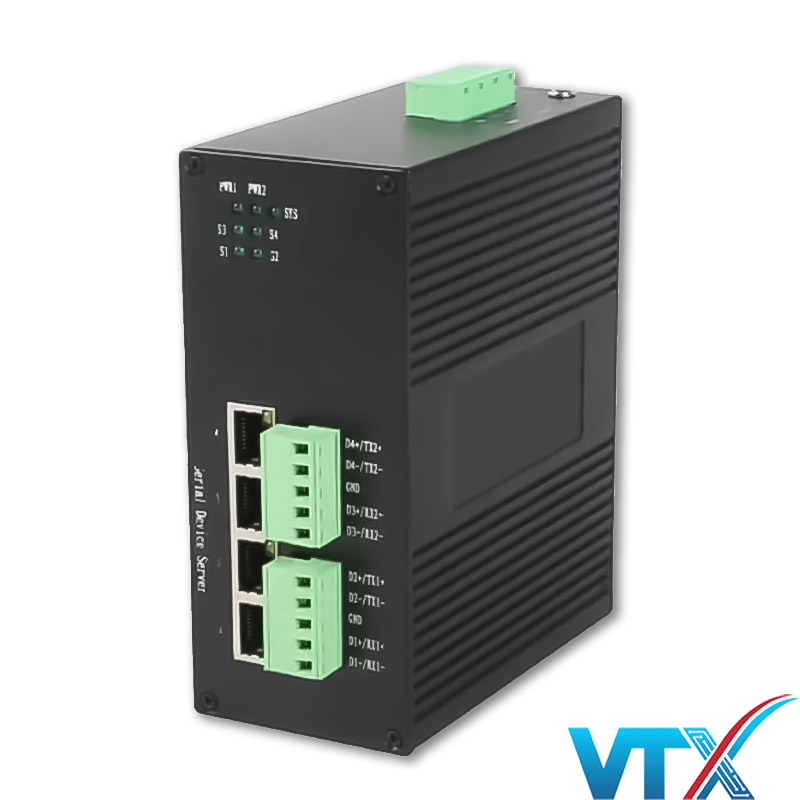

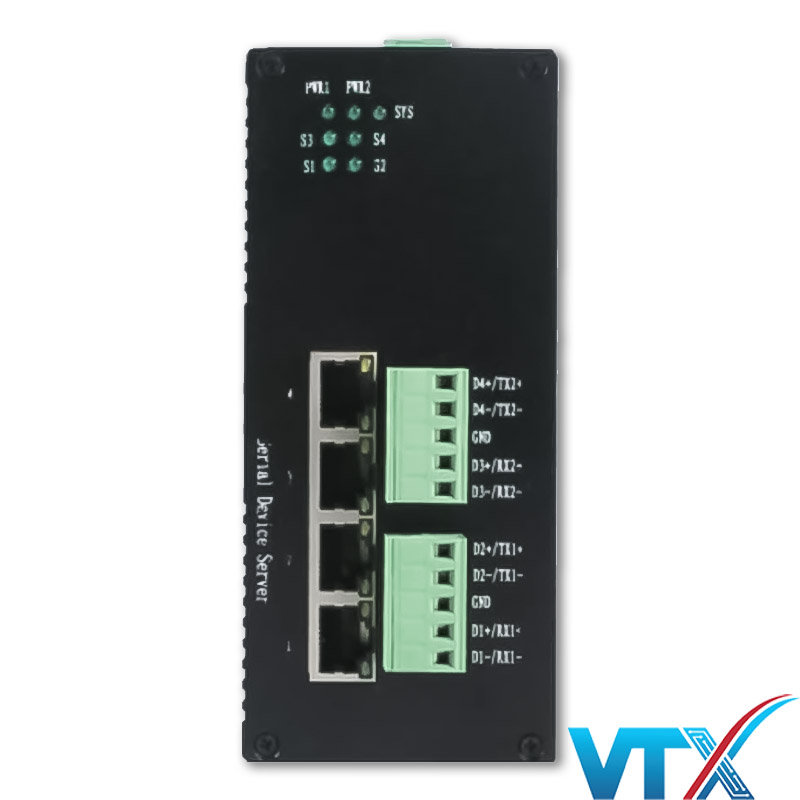

Thiết bị nối tiếp máy chủ cổng Modbus UPCOM MW1024G - 4-Port RS485/422 + 2-port 10/100BASE-T(X) Modbus Gateway
Quý khách hàng đang tìm kiếm một giải pháp đáng tin cậy để tối ưu hóa quá trình giao tiếp Modbus? Hãy để Viễn Thông Xanh giới thiệu đến bạn thiết bị nối tiếp máy chủ cổng Modbus UPCOM MW1024G - một sản phẩm đa năng và hiệu quả với tất cả những tính năng bạn cần.Đánh giá tổng quát:
UPCOM MW1024G Din-Rail Serial Gateway hỗ trợ 4 kênh RS-485/422 + 2 cổng 10/100Base-T(X), sử dụng lớp vỏ bảo vệ IP40 độ bền cao, thiết kế EMC cấp công nghiệp, hỗ trợ công nghệ thích ứng Auto-Negotiation, cung cấp chỉ báo trạng thái LED và hỗ trợ đầu vào nguồn điện áp 12 ~ 48V DC để tăng độ tin cậy của mạng truyền thông.
MW1024G có thể dễ dàng và thuận tiện tập trung quản lý các thiết bị nối tiếp và máy chủ rải rác thông qua mạng. Tốc độ giao tiếp hỗ trợ 300~460800bps tùy chọn. Giao thức Modbus TCP, Modbus RTU và Modbus ASCII tích hợp giúp người dùng dễ dàng kết nối các thiết bị Modbus Ethernet với các thiết bị nối tiếp Modbus.
Dựa trên các yêu cầu lắp đặt công nghiệp, chế độ lắp đặt trên đường ray DIN35 hoặc Treo tường được cung cấp. Sản phẩm này sử dụng giải pháp mạng xuất sắc trong ngành và phạm vi nhiệt độ hoạt động là -40~85°C, có thể đáp ứng các yêu cầu của các giải pháp truyền thông nối tiếp công nghiệp khác nhau.
Quý khách có thể xem thêm sản phẩm:Thiết bị nối tiếp máy chủ cổng Modbus UPCOM MW1012G
Phân tích các tính năng nổi bật:
- Hỗ trợ Cổng Modbus 2 cổng 10/100BASE-T(X) + 4 cổng RS-485/422: MW1024G có khả năng kết nối với 2 cổng Ethernet 10/100BASE-T(X) và 4 cổng RS-485/422, tạo điều kiện thuận lợi cho việc tích hợp và mở rộng hệ thống giao tiếp của bạn.
- Đa dạng các chế độ giao tiếp: Sản phẩm hỗ trợ nhiều chế độ giao tiếp như máy chủ TCP, máy khách TCP, UDP, ModbusTCP (RTU_MASTER), ModbusTCP (RTU_SLAVE), ModbusTCP (ASCII_MASTER) và ModbusTCP (ASCII_SLAVE). Điều này giúp bạn linh hoạt trong việc kết nối và quản lý thiết bị.
- Tốc độ truyền không chặn: Với khả năng hỗ trợ tốc độ truyền từ 300 bps đến 460800 bps, MW1024G đảm bảo sự liên tục và ổn định trong quá trình truyền dữ liệu.
- Quản lý đa dạng: Sản phẩm này hỗ trợ các giao thức TCP, IP, UDP, Modbus TCP, Modbus RTU, Modbus ASCII, ARP, ICMP, HTTP và TFTP Client, mang lại khả năng quản lý toàn diện cho hệ thống của bạn.
- Chức năng cách ly: Với chức năng cách ly 4 cổng nối tiếp và điện áp cách ly lên đến 500V AC, MW1024G đảm bảo sự an toàn và ổn định trong quá trình truyền thông.
- Thiết kế tiết kiệm năng lượng: Với thiết kế tiêu thụ điện năng thấp, sản phẩm giúp giảm tác động đến môi trường và tiết kiệm chi phí hoạt động.
- Khả năng làm việc trong môi trường khắc nghiệt: MW1024G được thiết kế để hoạt động tại phạm vi nhiệt độ từ -40°C đến 85°C, đảm bảo tính ổn định và độ tin cậy trong mọi điều kiện môi trường.
- Thiết kế vượt trội: Với vỏ kim loại bảo vệ IP40 và khả năng chống nhiễu EMC cấp cao, sản phẩm đảm bảo khả năng hoạt động đáng tin cậy trong môi trường công nghiệp khắc nghiệt.
- Lắp đặt linh hoạt: Sản phẩm hỗ trợ cài đặt DIN-Rail Mounting hoặc Wall Mounting, giúp bạn dễ dàng tích hợp vào hệ thống hiện tại.
- Nguồn cung cấp đa dạng: Hỗ trợ đầu vào nguồn DC từ 12V đến 48V, sản phẩm phù hợp với nhiều nguồn cung cấp điện khác nhau.
Kết luận:
Thiết bị nối tiếp máy chủ cổng Modbus UPCOM MW1024G là một giải pháp đáng tin cậy để tối ưu hóa hệ thống giao tiếp Modbus của bạn. Với khả năng linh hoạt, tính năng đa dạng và thiết kế chất lượng, sản phẩm này sẽ giúp bạn dễ dàng quản lý và cải thiện hiệu suất của hệ thống trong mọi điều kiện làm việc. Đừng để lỡ cơ hội nâng cao hiệu suất hệ thống của bạn, hãy chọn UPCOM MW1024G ngay hôm nay! Ngoài ra để lựa chọn được sản phẩm phù hợp với hệ thống mạng của mình nhất, quý khách hàng có thể tham khảo thêm các dòng sản phẩm với các mã sản phẩm dưới đây:| Mã sản phẩm | Mô tả chi tiết |
| MW1011G | 1 cổng RS232/RS-485/422 +1 cổng 10/100Base-T(X) RJ45, Cổng Modbus, DC12-48V |
| MW1012G | 2 cổng RS-485+ 1 cổng 10/100Base-T(X) RJ45, Cổng Modbus, DC12-48V |
| MW1024G | 4 cổng RS-485/422 + 2 cổng 10/100Base-T(X) RJ45, Cổng Modbus, DC12-48V |
| MW1028G | 8 cổng RS-485/422 + 2 cổng 10/100Base-T(X) RJ45, Cổng Modbus, DC12-48V |
