Những điều cần biết về cáp điều khiển chống nhiễu

Cáp điều khiển chống nhiễu là gì?

Cáp điều khiển chống nhiễu hay còn gọi cáp tín hiệu chống nhiễu. Đây là dòng cáp được cấu tạo phức tạp hơn, nó có thêm lớp lưới đồng dùng để chống nhiễu cho các khu công nghiệp có bức xạ cao nhằm chống nhiễu tín hiệu khi truyền tải qua.

Cáp điều khiển chống nhiễu có nhiều lõi và nhiều cặp khác nhau, ruột cáp được làm bằng đồng tinh luyện ủ mềm không chứa oxy, sợi đơn đặc, bện nén tròn hoặc kiểu nén Segments, có cách điện PVC, PE hoặc XLPE.

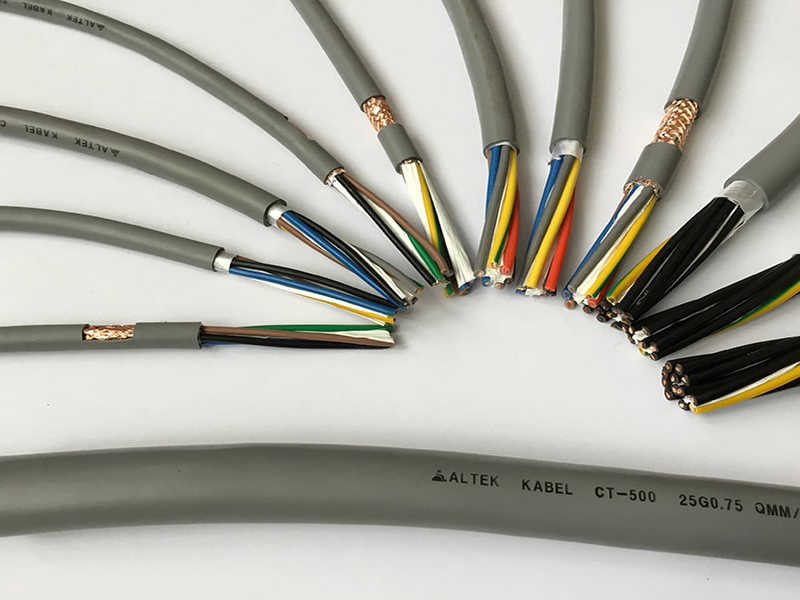

Cáp tín hiệu chống nhiễu
Cáp tín hiệu chống nhiễu

Cấu tạo của cáp tín hiệu chống nhiễu

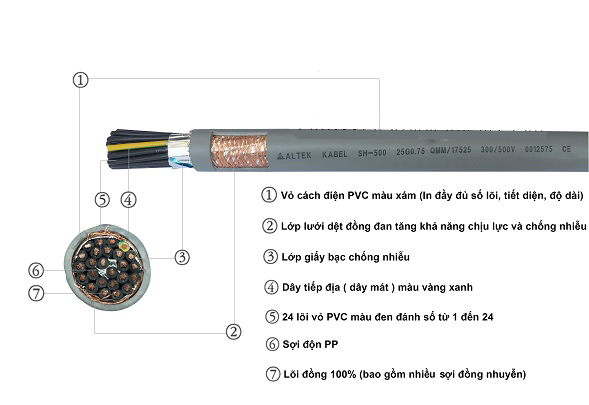

Cấu tạo của cáp điều khiển chống nhiễu
Cấu tạo của cáp điều khiển chống nhiễu

Lõi dẫn

– Lõi dây được làm bằng đồng hoặc hợp kim đồng – nhôm tùy theo chất lượng và tiêu chuẩn sản xuất.

– Số lượng lõi dây phụ thuộc vào từng mã sản phẩm riêng.

– Có 1 dây tiếp địa màu xanh vàng trong dây.

Lớp bọc lót

Thường bằng vật liệu cách điện được làm từ Polyethylene hoặc PVC. Bao gồm các lưới chắn bện đơn hoặc đôi, thường bằng nhôm hoặc vật liệu đồng mạ thiếc.

Vỏ bọc

– Ngoài cùng là lớp vật liệu từ Polyethylene liên kết ngang (XLPE) hoặc nhựa PVC.

– Trên vỏ bọc cách điện PVC màu xám có in đầy đủ số lõi, tiết diện, độ dài.

– Lớp vỏ bọc lõi dây đồng làm từ PVC màu đen và được đánh số tương ứng.

– Lớp vỏ chống nhiễu: được làm từ bạc để ngăn cản sự ảnh hưởng từ các sóng từ trong môi trường xung quanh tới đường truyền cáp.

– Lớp lưới chịu lực: thường là các lưới dệt đồng hoặc hợp kim đan với nhau tăng khả năng chịu năng và chống nhiễu.

Ý nghĩa các ký hiệu trên dây cáp

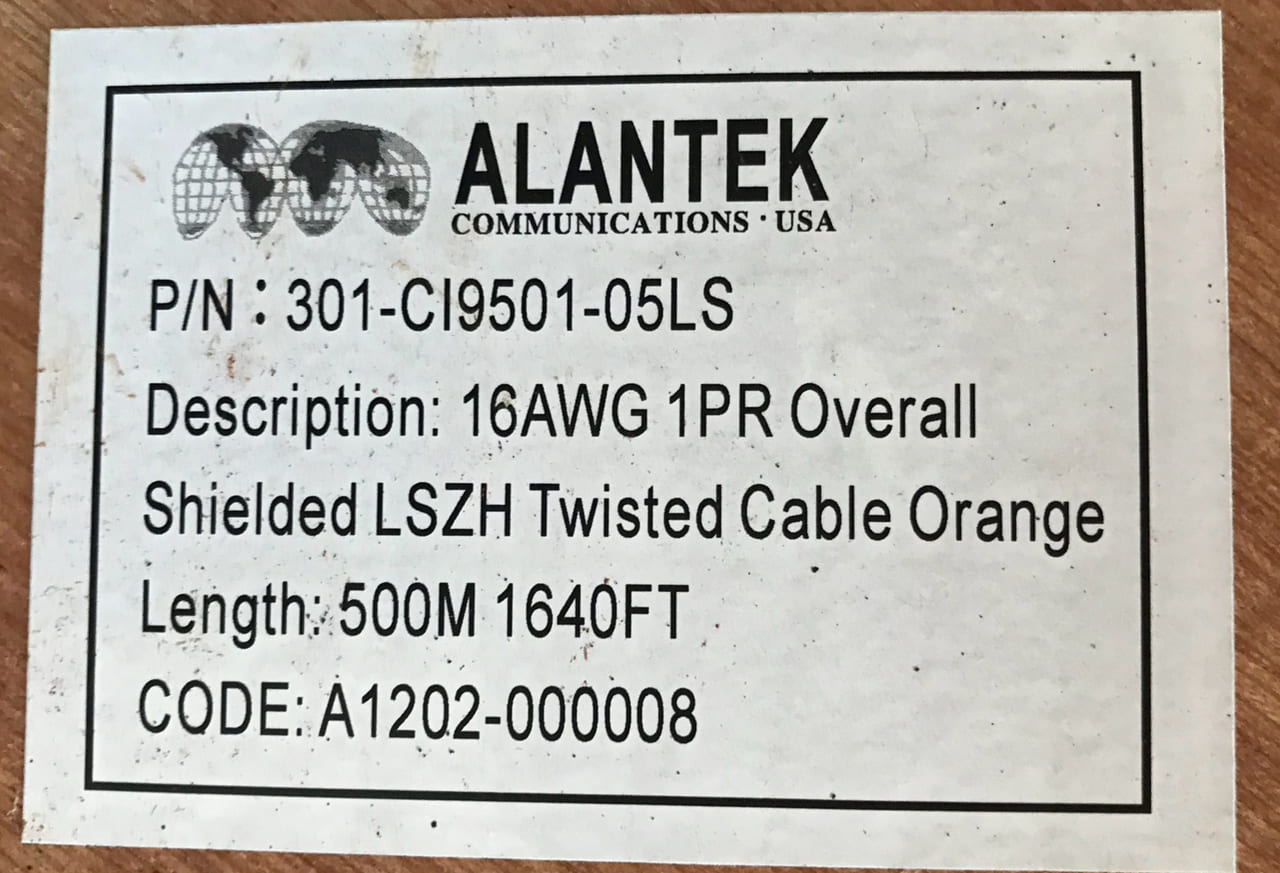

Kí hiệu trên dây cáp điều khiển Alantek
Kí hiệu trên dây cáp điều khiển Alantek

Tùy theo cấu tạo của cáp mà chúng được kí hiệu theo những cách riêng biệt khác nhau:

  • Cáp không có màng chắn chống nhiễu sẽ có kí hiệu là DVV
  • Cáp có màng chắn nhôm AL chống nhiễu sẽ có kí hiệu là DVV/Sa
  • Cáp có màng chắn đồng Cu chống nhiễu sẽ có kí hiệu là DVV/Sc
  • Cu: ruột dẫn bằng đồng
  • Al: ruột dẫn băng nhôm
  • PVC: chất cách điện bằng PVC
  • XLPE: chất cách điện bằng XLPE
  • CV, CVV: dây cáp ruột đồng, lớp phân cách bằng PVC, bọc vỏ bằng PVC
  • CXV: dây cáp ruột đồng, cách điện bằng XLPE, bọc vỏ bằng PVC.

Tính năng của cáp điều khiển chống nhiễu

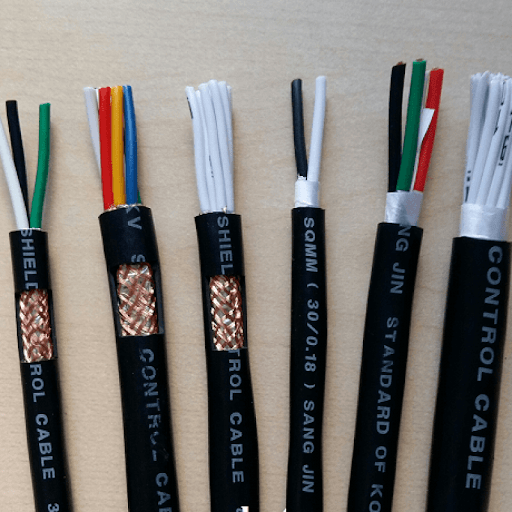

Cáp tín hiệu chống nhiễu
Cáp tín hiệu chống nhiễu

Cáp điều khiển chống nhiễu được sản xuất với rất nhiều đặc tính nổi bật, phù hợp và đáp ứng được với nhu cầu sử dụng của con người:

– Cáp điều khiển được sử dụng để dẫn truyền tín hiệu điều khiển, loại cáp này có thể chịu được nhiệt độ lớn nhất khi ngắt mạch là 160 độ C ( thời gian không > 5 giây).

– Chịu được nhiệt độ tối đa khi làm việc dài hạn là 70 độ C.

– Có tác dụng bảo vệ chống nhiễu cho cáp với lớp băng đồng hoặc nhôm.

– Bảo vệ về đặc tính cơ học cho cáp với lớp sợi hoặc băng thép.

– Bảo vệ cáp trong điều kiện lửa, có tác dụng chống bén cháy, chậm cháy hoặc không có khói và không tỏa ra khí độc.

– Bảo vệ cáp khỏi mối mọt và sự tấn công của các côn trùng xâm nhập từ bên ngoài, tránh được sự ăn mòn, tấn công của các loài động vật gặm nhấm.

– Phạm vi: 2 lõi đến 61 lõi; 0,75mm 2 đến 4,0mm 2.

– Phạm vi: 1 cặp đến 50 cặp; 0,75mm 2 đến 4,0mm 2.

– Lớp băng thép/sợi thép có đặc tính chống đứt gãy cho cáp.

– Lớp băng đồng/băng nhôm có tác dụng chống nhiễu cho cáp

Ứng dụng cáp điều khiển chống nhiễu

Sản phẩm đang là sự lựa chọn tin cậy của nhiều công trình, đặc biệt là những công trình có quy mô lớn. Cáp tín hiệu chống nhiễu không chỉ có tác dụng giúp chống nhiễu mà còn giúp cho việc truyền tải tín hiệu được hiệu quả, đảm bảo chất lượng thiết bị cũng như sự an toàn cho người sử dụng, tránh những sự cố có thể xảy ra

Cáp tín hiệu chống nhiễu được sử dụng phổ biến trong công nghiệp sản xuất, nhất là trong các nhà máy với hệ thống trang thiết bị hiện đại, tân tiến, thì việc hệ thống sản xuất có đường truyền tín hiệu tốt sẽ là tiền đề để cả cơ sở hoạt động được trơn tru, hoàn chỉnh. Đây là lý do mà loại cáp này ra đời.

Kết Luận:

Cáp điều khiển chống nhiễu là loại cáp điều khiển được ưa chuộng bậc nhất hiện nay. Bởi việc nhiễu sóng tín hiệu là điều rất hay xảy ra trong quá trình khai thác và sử dụng. Mong rằng bài viết này đã giúp bạn hiểu rõ hơn và cụ thể hơn về loại cáp điều khiển chống nhiễu.
