Ghép Màn Hình HDTEC 3×4 Video wall controller

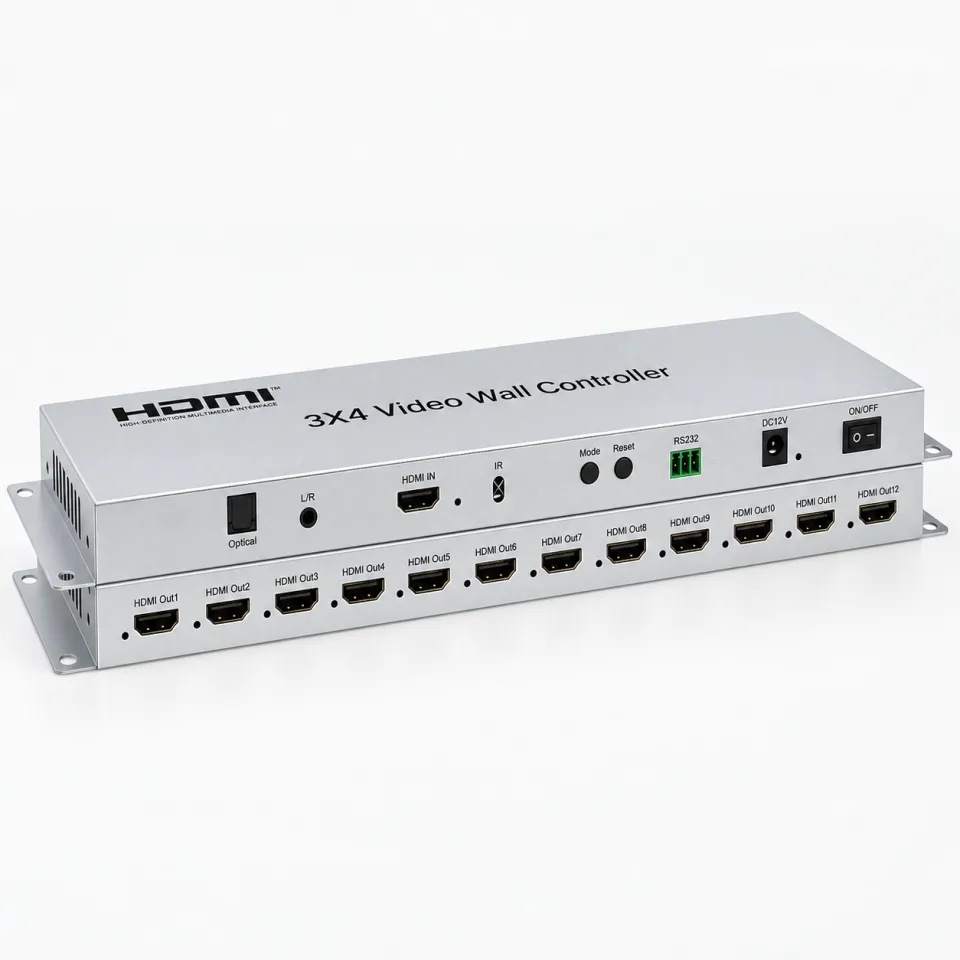

Ghép Màn Hình HDTEC 3×4 Video Wall Controller là bộ xử lý hình ảnh chuyên dụng dành cho các hệ thống màn hình ghép quy mô lớn. Thiết bị nhận tín hiệu hình ảnh từ 1 nguồn HDMI, xử lý và phân chia khung hình để xuất ra tối đa 12 màn hình thông qua 12 cổng HDMI Output. Khi bố trí theo cấu hình 3 hàng × 4 cột, các màn hình riêng biệt có thể kết hợp thành một vùng hiển thị lớn, phù hợp cho trung tâm giám sát, phòng điều hành, showroom, sảnh trình chiếu và nhiều hệ thống Video Wall chuyên nghiệp. So với phiên bản 2×3 dành cho tối đa 6 màn hình, HDTEC 3×4 mở rộng số lượng đầu ra lên đến 12 cổng HDMI, đáp ứng những hệ thống cần diện tích hiển thị lớn hơn. Quan sát trực tiếp trên thiết bị cho thấy sản phẩm còn được trang bị Optical, L/R Audio, RS232, IR, nút Mode, Reset và nguồn DC 12V, mang lại khả năng kết nối và điều khiển linh hoạt khi triển khai hệ thống.

Ghép 12 màn hình thành một màn hình lớn 3×4

Ở cấu hình Video Wall 3×4, 12 màn hình được bố trí thành 3 hàng và 4 cột. Bộ điều khiển sẽ xử lý hình ảnh từ nguồn HDMI, chia khung hình thành các vùng tương ứng và đưa từng vùng đến từng màn hình thông qua 12 cổng HDMI Output. Khi quan sát toàn bộ cụm màn hình, người xem sẽ thấy một nội dung lớn được trải rộng trên toàn bộ Video Wall. Đây là điểm khác biệt quan trọng giữa Video Wall Controller và HDMI Splitter. Bộ chia HDMI thông thường chủ yếu sao chép cùng một hình ảnh ra nhiều màn hình, trong khi Video Wall Controller xử lý từng phần của khung hình để các màn hình kết hợp với nhau thành một vùng hiển thị hoàn chỉnh.

1 HDMI Input và 12 HDMI Output cho hệ thống quy mô lớn

HDTEC 3×4 Video Wall Controller được trang bị 1 cổng HDMI Input để kết nối với nguồn phát như máy tính, đầu phát hoặc thiết bị xử lý hình ảnh. Phía đầu ra có tổng cộng 12 cổng HDMI Output được đánh số từ HDMI OUT1 đến HDMI OUT12, tương ứng với tối đa 12 màn hình trong hệ thống. Cách bố trí này giúp đơn giản hóa quá trình triển khai Video Wall. Thay vì phải sử dụng nhiều bộ chia hoặc nhiều thiết bị xử lý riêng biệt, tín hiệu được đưa vào một controller trung tâm, sau đó thiết bị chịu trách nhiệm phân chia và xuất từng phần hình ảnh đến màn hình tương ứng.

Hỗ trợ nguồn hình ảnh độ phân giải cao

Dòng sản phẩm được thiết kế cho hệ thống Video Wall sử dụng nguồn HDMI độ phân giải cao. Tín hiệu đầu vào sẽ được bộ xử lý tiếp nhận, chia tỷ lệ và phân bố đến các cổng HDMI Output theo chế độ màn hình ghép đang được sử dụng. Điều này giúp khai thác nguồn nội dung chất lượng cao trên một vùng hiển thị có kích thước lớn hơn nhiều so với màn hình đơn. Độ phân giải hiển thị thực tế của hệ thống còn phụ thuộc vào cấu hình controller, độ phân giải nguồn phát và khả năng của từng màn hình. Vì vậy, khi triển khai Video Wall 3×4, nên sử dụng các màn hình có cùng độ phân giải và đặc tính hiển thị để đạt được bố cục hình ảnh đồng đều.

Tích hợp Optical và L/R Audio cho hệ thống âm thanh ngoài

Ngoài khả năng xử lý hình ảnh, HDTEC 3×4 Video Wall Controller còn được trang bị các kết nối âm thanh riêng. Quan sát trên thiết bị cho thấy có cổng Optical dành cho tín hiệu âm thanh kỹ thuật số và cổng L/R Audio phục vụ kết nối âm thanh Analog. Nhờ khả năng tách âm thanh khỏi hệ thống HDMI, người dùng có thể đưa hình ảnh đến cụm Video Wall trong khi âm thanh được chuyển đến ampli, loa hoặc hệ thống xử lý âm thanh riêng. Đây là tính năng hữu ích tại showroom, trung tâm trình chiếu, phòng họp và những khu vực sử dụng hệ thống loa độc lập với màn hình.

Điều khiển RS232 và IR thuận tiện khi vận hành

HDTEC 3×4 Video Wall Controller tích hợp giao diện RS232, cho phép thiết bị phù hợp hơn với các hệ thống AV cần khả năng điều khiển tập trung. RS232 thường được sử dụng để kết nối controller với hệ thống điều khiển bên ngoài, đặc biệt hữu ích trong phòng điều hành, trung tâm giám sát hoặc các dự án trình chiếu cố định. Bên cạnh RS232, mặt trước thiết bị còn có bộ nhận tín hiệu IR cùng các nút Mode và Reset. Người vận hành có thể thay đổi chế độ hoặc thực hiện những thao tác cơ bản thuận tiện hơn trong quá trình cấu hình và sử dụng hệ thống.

Thiết kế phù hợp cho lắp đặt Video Wall cố định

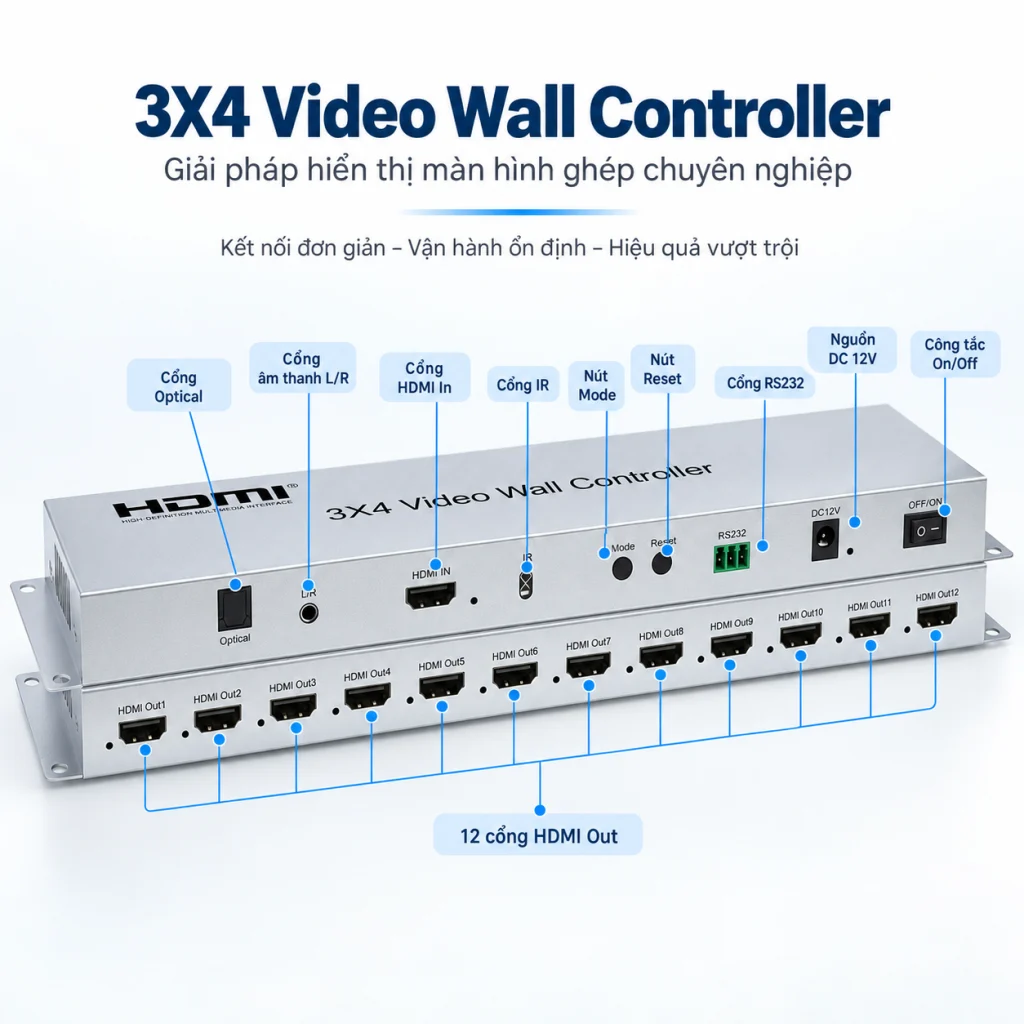

Thiết bị sử dụng dạng vỏ kim loại dài với các tai bắt vít ở hai bên, thuận tiện khi cần bố trí cố định trong hệ thống AV hoặc tủ thiết bị. Các cổng HDMI Output được đánh số rõ ràng từ OUT1 đến OUT12, giúp kỹ thuật viên dễ xác định màn hình tương ứng trong quá trình đấu nối và kiểm tra hệ thống. Nguồn điện trên thiết bị được ghi DC 12V và có công tắc OFF/ON riêng. Việc bố trí cổng kết nối và nút điều khiển trực quan giúp quá trình thi công hệ thống Video Wall nhiều màn hình trở nên dễ quản lý hơn, đặc biệt khi cần kiểm tra từng đường HDMI Output.

Phù hợp cho trung tâm giám sát, phòng điều hành và showroom

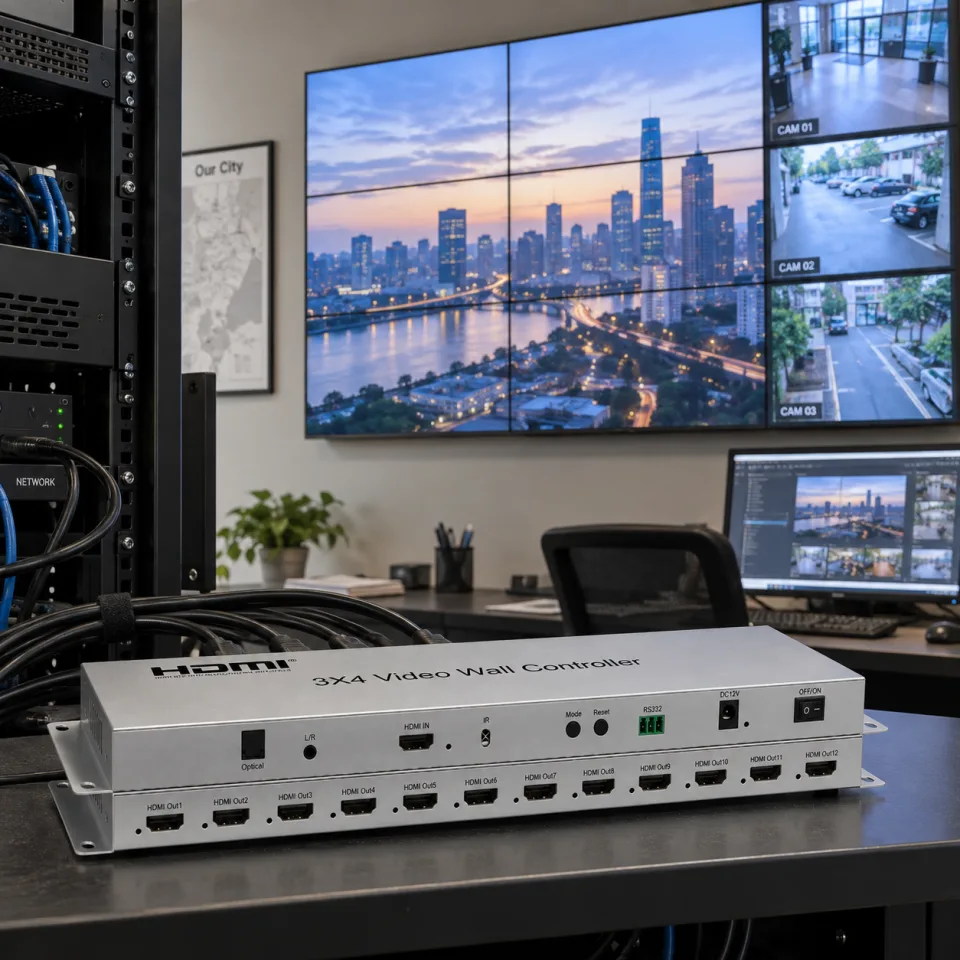

Với khả năng quản lý tối đa 12 màn hình, HDTEC 3×4 Video Wall Controller phù hợp với các hệ thống cần vùng hiển thị lớn. Trong trung tâm giám sát hoặc phòng điều hành, Video Wall có thể được sử dụng để trình bày hình ảnh camera, bản đồ, dashboard hoặc dữ liệu vận hành trên một không gian hiển thị rộng. Đối với showroom, triển lãm, trung tâm thương mại hoặc khu vực quảng cáo, cấu hình 3×4 tạo ra màn hình có kích thước lớn và dễ thu hút sự chú ý. Sự kết hợp giữa 12 HDMI Output, kết nối âm thanh Optical/L/R và các phương thức điều khiển RS232, IR giúp HDTEC 3×4 Video Wall Controller trở thành giải pháp đáng chú ý cho những hệ thống màn hình ghép chuyên nghiệp có quy mô lớn.
