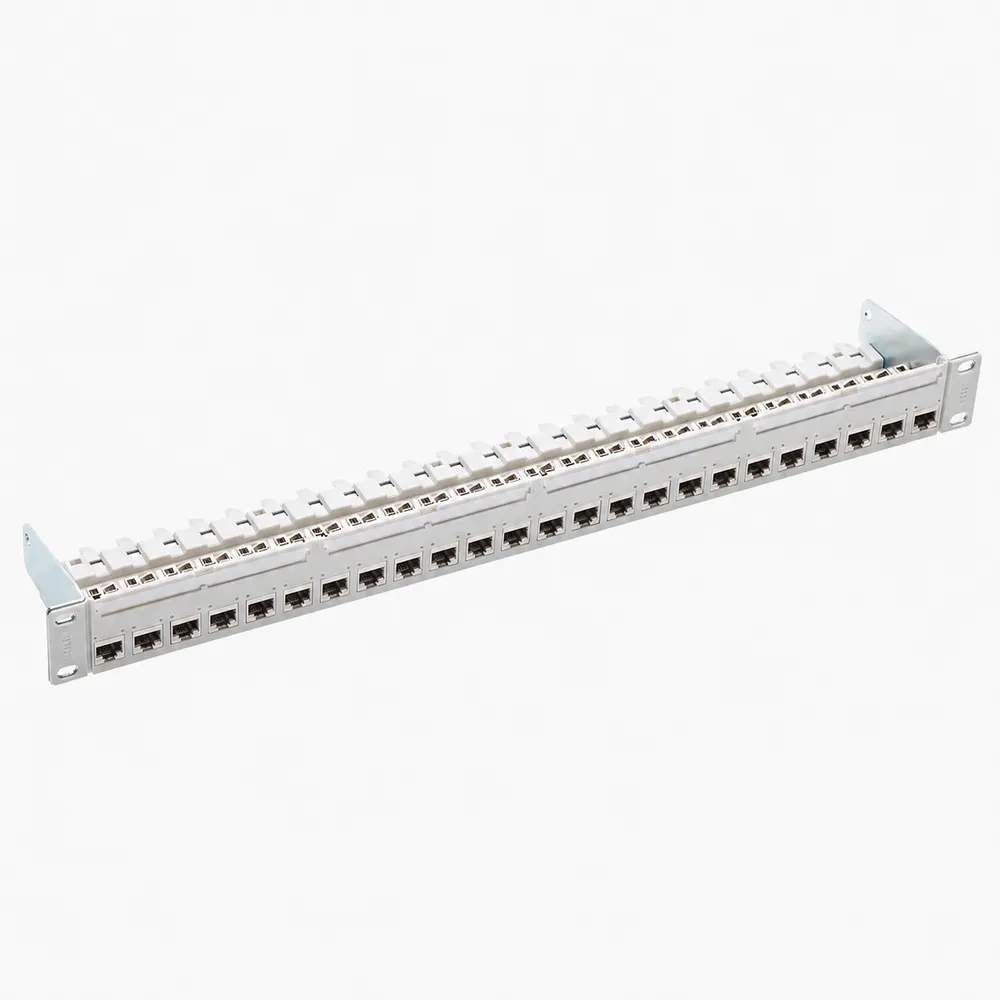

Patch Panel R&M Cat6A EL 24 cổng RJ45 chống nhiễu 1U 19 inch PN 813489

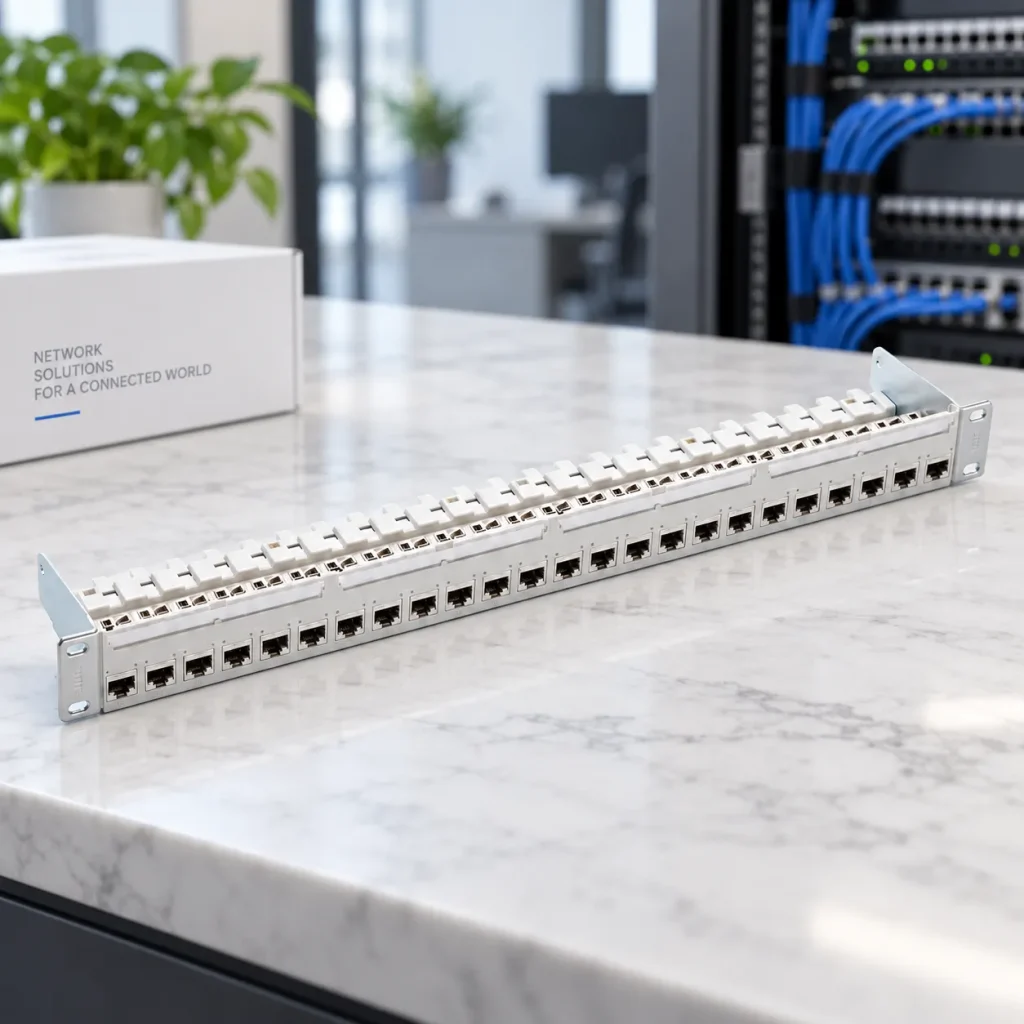

Patch Panel R&M Cat6A EL 24 cổng RJ45 chống nhiễu 1U 19 inch là thiết bị quản lý và đấu nối cáp mạng chuyên dụng cho các hệ thống cáp cấu trúc yêu cầu tốc độ truyền dẫn cao, khả năng chống nhiễu tốt và tính ổn định lâu dài. Sản phẩm được thiết kế theo chuẩn rack 19 inch với chiều cao chỉ 1U, giúp tối ưu không gian trong tủ mạng nhưng vẫn cung cấp tới 24 cổng kết nối RJ45. [caption id="attachment_68772" align="aligncenter" width="1020"] Patch Panel R&M Cat6A EL 24 cổng RJ45 chống nhiễu ảnh thực tế[/caption] Phiên bản này được R&M cung cấp ở cấu hình Fully Populated, nghĩa là toàn bộ 24 vị trí cổng đã được lắp sẵn module RJ45 Cat6A EL. Nhờ đó, kỹ thuật viên có thể triển khai hệ thống nhanh hơn mà không cần mua và lắp từng module riêng lẻ, đồng thời đảm bảo tính đồng bộ giữa Patch Panel và các thành phần kết nối.

24 cổng RJ45 Cat6A EL được lắp sẵn hoàn chỉnh

Patch Panel được tích hợp sẵn 24 module RJ45 Category 6A EL chống nhiễu. Các module được bố trí đồng đều trên mặt trước, giúp việc đấu nối, nhận diện và quản lý từng đường truyền trở nên thuận tiện hơn. Cấu hình 24 cổng trên chiều cao 1U phù hợp với các hệ thống có mật độ kết nối lớn nhưng cần tiết kiệm không gian trong tủ rack. Đây là lựa chọn phù hợp cho phòng máy, trung tâm dữ liệu, hệ thống mạng doanh nghiệp và các hạ tầng cáp cấu trúc chuyên nghiệp.

Hỗ trợ mạng 10 Gigabit Ethernet

Patch Panel R&M Cat6A EL được thiết kế để đáp ứng các kênh truyền dẫn Class EA và Category 6A theo các tiêu chuẩn hệ thống cáp quốc tế. Sản phẩm phù hợp cho các ứng dụng 10GBASE-T theo IEEE 802.3 với tần số hoạt động lên đến 500 MHz và chiều dài kênh truyền tối đa 100 m khi được triển khai đồng bộ với hệ thống Cat6A phù hợp. Khả năng hỗ trợ 10 Gigabit Ethernet giúp sản phẩm đáp ứng các hệ thống có lưu lượng dữ liệu lớn như máy chủ, thiết bị lưu trữ, switch tốc độ cao và mạng backbone nội bộ.

Module RJ45 chống nhiễu

Mỗi cổng RJ45 sử dụng module Cat6A EL có lớp che chắn chống nhiễu. Thiết kế shielded giúp hạn chế ảnh hưởng của nhiễu điện từ từ môi trường xung quanh và giảm nhiễu xuyên âm giữa các đường truyền. Đặc điểm này đặc biệt hữu ích khi Patch Panel được triển khai trong các tủ rack có mật độ dây cáp cao hoặc tại những khu vực có nhiều thiết bị điện và thiết bị mạng hoạt động đồng thời.

Tích hợp hệ thống tiếp địa

Patch Panel được tích hợp hệ thống nối đất nhằm đảm bảo tính liên tục của lớp chống nhiễu trong toàn bộ tuyến truyền dẫn. Khi sử dụng cùng cáp mạng có shield, module RJ45 chống nhiễu và hệ thống tiếp địa phù hợp, khả năng bảo vệ tín hiệu trước tác động của nhiễu điện từ được duy trì tốt hơn. Hệ thống tiếp địa tích hợp cũng giúp việc thi công gọn gàng và đồng bộ hơn so với các giải pháp phải bổ sung riêng từng thành phần nối đất.

Quản lý cáp phía sau thuận tiện

Phía sau Patch Panel được tích hợp giá đỡ cáp và các vị trí cố định dây, giúp kỹ thuật viên sắp xếp các tuyến cáp mạng một cách khoa học trước khi đấu nối vào module RJ45. Việc cố định dây đúng cách giúp giảm lực kéo trực tiếp tác động lên điểm đấu nối, đồng thời hạn chế tình trạng dây cáp chồng chéo phía sau tủ rack. Điều này đặc biệt quan trọng với Patch Panel 24 cổng khi số lượng dây tập trung tại một vị trí tương đối lớn.

Hệ thống ghi nhãn giúp quản lý từng cổng

Mặt trước Patch Panel được bố trí khu vực ghi nhãn với các dải nhãn có thể thay thế. Kỹ thuật viên có thể đánh số hoặc phân loại từng cổng theo phòng ban, khu vực, thiết bị hoặc mục đích sử dụng. Khả năng nhận diện rõ từng đường truyền giúp đơn giản hóa quá trình kiểm tra, bảo trì và xử lý sự cố, đặc biệt đối với các hệ thống mạng doanh nghiệp có hàng trăm hoặc hàng nghìn điểm kết nối.

Hỗ trợ PoE, PoE+ và 4PPoE

Các module RJ45 được thiết kế để hỗ trợ các ứng dụng cấp nguồn qua Ethernet gồm PoE theo IEEE 802.3af, PoE+ theo IEEE 802.3at và 4PPoE theo IEEE 802.3bt. Nhờ đó, Patch Panel có thể được sử dụng trong các hệ thống kết nối camera IP, Access Point, điện thoại IP và nhiều thiết bị mạng cần đồng thời truyền dữ liệu và nhận nguồn điện qua cáp Ethernet.

Tương thích nhiều loại dây dẫn và đầu cắm

Module kết nối tương thích với các đầu cắm chuẩn RJ11, RJ12 và RJ45. Đầu đấu nối hỗ trợ cáp lắp đặt trong dải AWG26 đến AWG22 cũng như nhiều loại dây mềm có kích thước tương ứng. Hệ thống tiếp điểm được thiết kế cho số lần cắm rút lớn, đồng thời đầu đấu nối IDC cho phép thực hiện lại kết nối trong quá trình bảo trì hoặc thay đổi cấu hình hệ thống.

Kết cấu chắc chắn cho tủ rack chuyên nghiệp

Patch Panel có kích thước 482,6 x 43,65 x 83,4 mm, tương ứng chuẩn rack 19 inch và chiều cao 1U. Phần khung được chế tạo từ thép DC01 dày 1,5 mm, mang lại độ cứng cần thiết trong quá trình lắp đặt và vận hành. Phần mặt trước sử dụng nhựa PC gia cường sợi thủy tinh, trong khi khung thép được xử lý bề mặt mạ crom. Sản phẩm có mặt trước màu xám trung bình NCS 2502-B, phù hợp với các hệ thống tủ rack và thiết bị mạng chuyên nghiệp.

Đáp ứng các tiêu chuẩn hệ thống cáp quốc tế

Patch Panel R&M Cat6A EL được thiết kế và kiểm tra theo nhiều tiêu chuẩn quan trọng như IEC 60603-7-51, ISO/IEC 11801, EN 50173-1 và các yêu cầu Category 6A liên quan. Các module kết nối được kiểm tra trong quá trình sản xuất và có số sê-ri riêng để hỗ trợ truy xuất nguồn gốc, giúp việc quản lý chất lượng và bảo trì hệ thống thuận tiện hơn.

Ứng dụng của Patch Panel R&M Cat6A EL 24 cổng

• Trung tâm dữ liệu: Quản lý các tuyến kết nối Cat6A giữa switch, máy chủ và thiết bị lưu trữ.
• Phòng máy chủ: Tổ chức tập trung các tuyến mạng tốc độ cao trong tủ rack.
• Hệ thống mạng doanh nghiệp: Phù hợp cho mạng LAN yêu cầu hiệu suất và độ ổn định cao.
• Hệ thống cáp cấu trúc: Đáp ứng các dự án văn phòng, tòa nhà và khu thương mại.
• Hệ thống PoE: Phù hợp cho camera IP, Access Point, điện thoại IP và các thiết bị PoE khác.

Với 24 module RJ45 Cat6A EL được lắp sẵn, khả năng hỗ trợ 10GBASE-T, cấu trúc chống nhiễu, hệ thống tiếp địa tích hợp và thiết kế chuẩn rack 19 inch 1U, Patch Panel R&M Cat6A EL 24 cổng là giải pháp phù hợp cho các hệ thống mạng chuyên nghiệp cần tốc độ cao, quản lý kết nối khoa học và khả năng vận hành ổn định.
