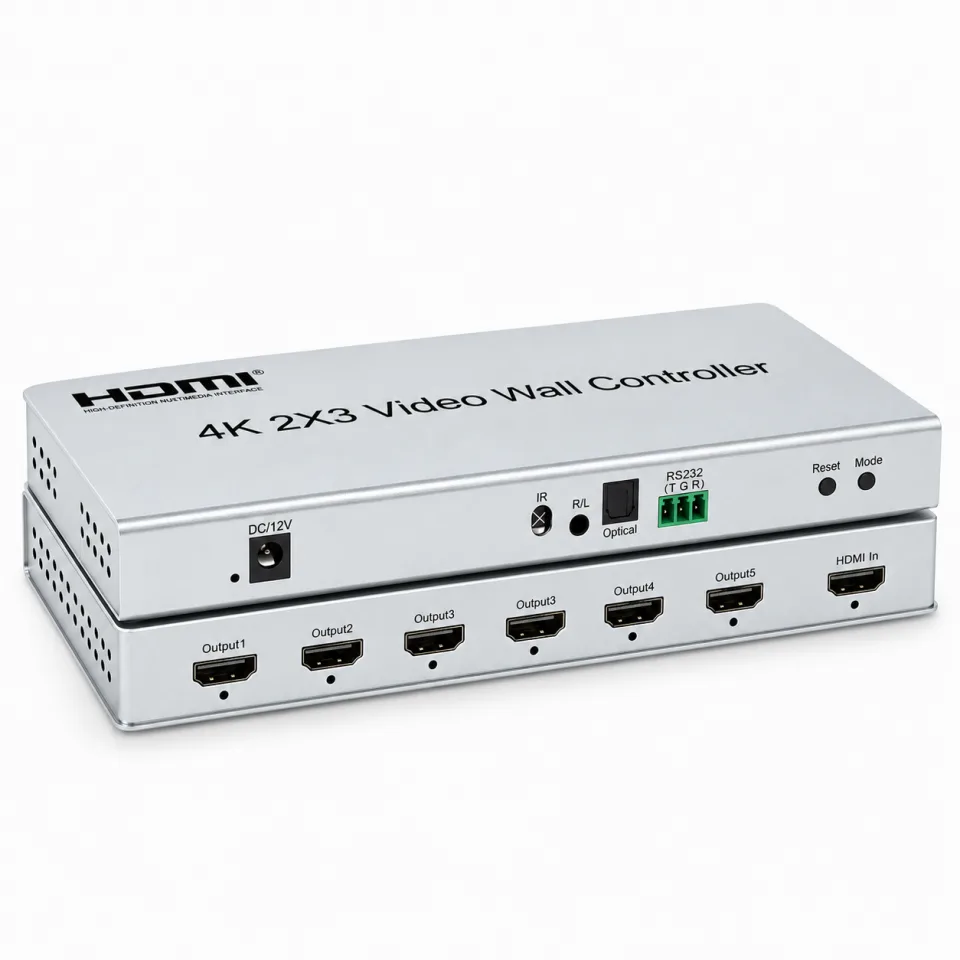

Ghép Màn Hình HDTEC 2×3 Video wall controller

Ghép Màn Hình HDTEC 2×3 Video Wall Controller 4K là bộ xử lý hình ảnh chuyên dụng cho các hệ thống màn hình ghép, cho phép nhận tín hiệu từ một nguồn HDMI và phân chia hình ảnh để hiển thị trên tối đa 6 màn hình. Với cấu hình ghép 2 hàng × 3 cột, sáu màn hình riêng biệt có thể kết hợp thành một không gian hiển thị lớn, phù hợp cho phòng giám sát, trung tâm điều hành, showroom, phòng họp, cửa hàng và nhiều hệ thống trình chiếu chuyên nghiệp. Thiết bị được trang bị 1 cổng HDMI Input và 6 cổng HDMI Output, hỗ trợ nguồn tín hiệu đầu vào lên đến 4K. Ngoài khả năng xử lý và phân chia hình ảnh, sản phẩm còn được trang bị cổng Optical, giao diện RS232 và bộ nhận tín hiệu IR, giúp việc kết nối âm thanh cũng như quản lý hệ thống trở nên linh hoạt hơn.

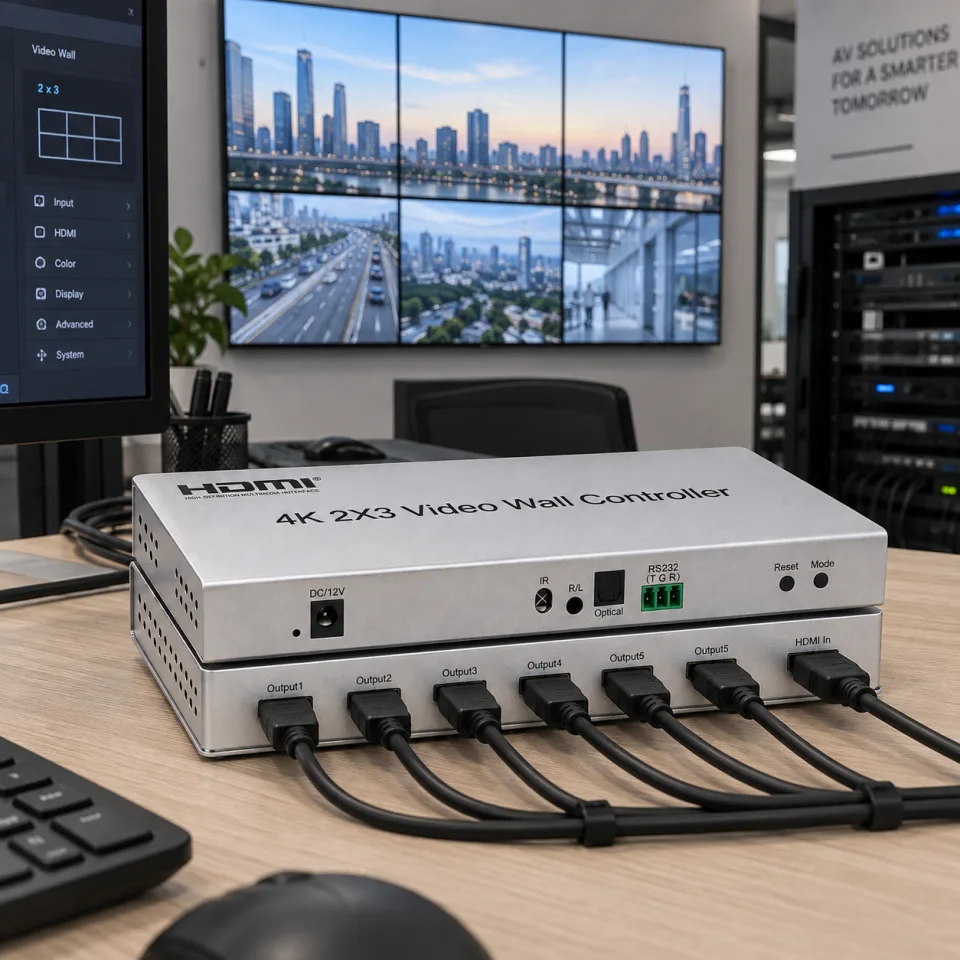

Ghép tối đa 6 màn hình theo cấu hình Video Wall 2×3

Chức năng quan trọng nhất của HDTEC 2×3 Video Wall Controller là biến nhiều màn hình riêng biệt thành một màn hình hiển thị kích thước lớn. Ở cấu hình 2×3, hình ảnh nguồn được bộ xử lý chia thành 6 vùng tương ứng, sau đó từng vùng được đưa đến một cổng HDMI Output và hiển thị trên từng màn hình. Khi sáu màn hình được bố trí thành hai hàng và ba cột, người xem sẽ nhìn thấy một nội dung hoàn chỉnh trải rộng trên toàn bộ hệ thống. Cách hiển thị này khác với bộ chia HDMI thông thường, bởi HDMI Splitter chủ yếu nhân bản cùng một hình ảnh lên nhiều màn hình, trong khi Video Wall Controller xử lý và chia một khung hình thành nhiều phần để tạo thành một màn hình lớn.

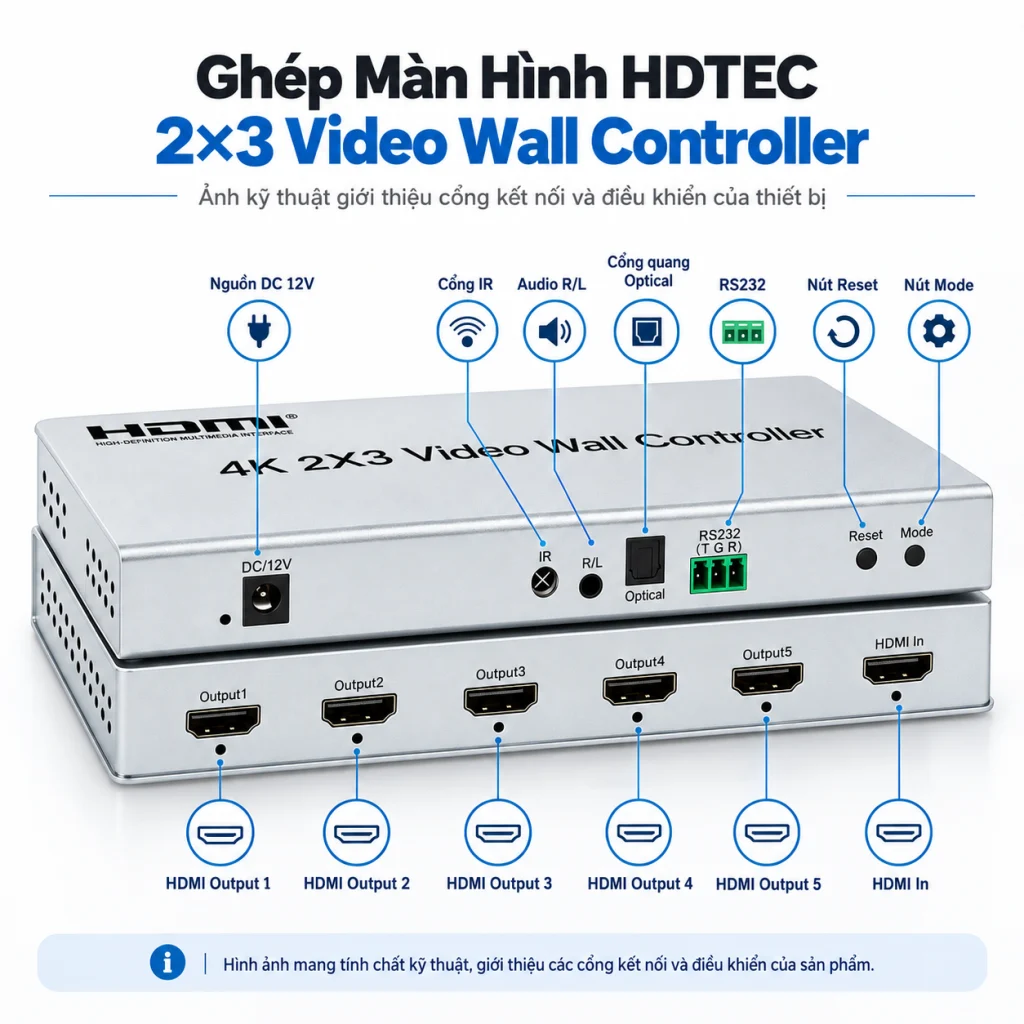

1 cổng HDMI vào và 6 cổng HDMI ra

Thiết bị có 1 cổng HDMI Input để tiếp nhận tín hiệu từ máy tính, đầu phát hoặc những nguồn hình ảnh sử dụng HDMI. Phía đầu ra gồm 6 cổng HDMI Output, tương ứng với tối đa 6 màn hình trong hệ thống Video Wall. Cấu hình này giúp việc triển khai hệ thống trở nên đơn giản hơn vì toàn bộ quá trình phân chia hình ảnh được thực hiện trực tiếp bởi bộ điều khiển. Người dùng chỉ cần đưa nguồn HDMI vào controller, sau đó kết nối từng HDMI Output với màn hình tương ứng theo sơ đồ bố trí của hệ thống.

Hỗ trợ nguồn hình ảnh 4K cho hệ thống màn hình ghép

HDTEC 2×3 Video Wall Controller được thiết kế cho nguồn tín hiệu hình ảnh độ phân giải cao. Theo thông số tham khảo của dòng controller tương ứng, thiết bị hỗ trợ HDMI Input lên đến 3840×2160@30Hz và xử lý tín hiệu để đưa đến các màn hình trong hệ thống Video Wall. Ở phía đầu ra, từng cổng HDMI có thể hỗ trợ đến Full HD 1920×1080@60Hz theo cấu hình của dòng thiết bị tương ứng. Điều này có nghĩa khả năng hỗ trợ 4K chủ yếu đề cập đến tín hiệu nguồn đầu vào; controller sẽ xử lý, chia khung hình và xuất từng phần hình ảnh đến các màn hình của Video Wall.

Ứng dụng linh hoạt cho nhiều hệ thống màn hình ghép

Ngoài cấu hình 2×3 với sáu màn hình, dòng Video Wall Controller này có thể hỗ trợ nhiều kiểu bố trí màn hình khác nhau tùy chế độ cài đặt. Nhờ vậy, người dùng có thể lựa chọn cấu hình phù hợp với số lượng màn hình và không gian lắp đặt thực tế thay vì chỉ giới hạn ở một kiểu bố trí cố định. Khả năng này đặc biệt hữu ích khi hệ thống được nâng cấp theo từng giai đoạn. Người dùng có thể triển khai số lượng màn hình phù hợp với nhu cầu hiện tại và lựa chọn chế độ ghép tương ứng mà không nhất thiết phải sử dụng toàn bộ sáu đầu ra ngay từ đầu.

Tích hợp Optical và giao diện điều khiển RS232

Ngoài các cổng HDMI phục vụ hình ảnh, thiết bị còn được trang bị cổng Optical để đưa tín hiệu âm thanh kỹ thuật số đến hệ thống âm thanh bên ngoài. Điều này hữu ích trong những hệ thống Video Wall sử dụng ampli, loa hoặc bộ xử lý âm thanh riêng thay vì phát âm thanh trực tiếp từ màn hình. Giao diện RS232 trên thiết bị giúp mở rộng khả năng tích hợp với hệ thống điều khiển. Đây là kết nối thường được sử dụng trong các hệ thống AV, phòng điều khiển và môi trường trình chiếu chuyên nghiệp khi cần quản lý thiết bị tập trung.

Điều khiển thuận tiện bằng remote IR và nút chức năng

HDTEC 2×3 Video Wall Controller được trang bị bộ nhận tín hiệu IR để phục vụ điều khiển từ xa. Người vận hành có thể lựa chọn hoặc thay đổi chế độ hoạt động thuận tiện hơn mà không phải liên tục thao tác trực tiếp tại vị trí lắp đặt controller. Trên thiết bị còn có các nút chức năng như Mode và Reset, hỗ trợ quá trình cài đặt và vận hành. Cách bố trí này đặc biệt hữu ích khi controller được lắp trong hệ thống trình chiếu cố định nhưng vẫn cần thay đổi cấu hình trong quá trình sử dụng.

Phù hợp cho phòng giám sát, showroom và trung tâm điều hành

Khả năng tạo một không gian hiển thị lớn từ nhiều màn hình giúp HDTEC 2×3 Video Wall Controller phù hợp với những khu vực cần quan sát nội dung ở kích thước lớn. Trong phòng giám sát hoặc trung tâm điều hành, hệ thống có thể được sử dụng để trình bày dashboard, bản đồ, dữ liệu hoặc hình ảnh camera trên toàn bộ cụm màn hình. Tại showroom, triển lãm hoặc khu vực quảng cáo, Video Wall 2×3 có thể tạo ra vùng hiển thị lớn và nổi bật hơn so với một màn hình đơn. Trong phòng họp và trung tâm đào tạo, thiết bị cũng có thể được sử dụng để đưa nội dung từ máy tính lên hệ thống nhiều màn hình nhằm phục vụ thuyết trình và trình chiếu.

Giải pháp xây dựng Video Wall 2×3 gọn gàng và dễ triển khai

Với 1 HDMI Input, 6 HDMI Output, khả năng tiếp nhận nguồn hình ảnh độ phân giải cao cùng các giao diện Optical, RS232 và IR, HDTEC 2×3 Video Wall Controller cung cấp những chức năng cần thiết để xây dựng một hệ thống màn hình ghép mà không phải sử dụng nhiều bộ xử lý hình ảnh riêng lẻ. Sản phẩm phù hợp cho những hệ thống cần ghép tối đa 6 màn hình thành một vùng hiển thị lớn, đồng thời yêu cầu khả năng quản lý và kết nối thuận tiện. Đối với cấu hình 2×3, đây là giải pháp đáng chú ý cho các dự án màn hình ghép tại phòng điều khiển, trung tâm giám sát, showroom và hệ thống trình chiếu chuyên nghiệp.
