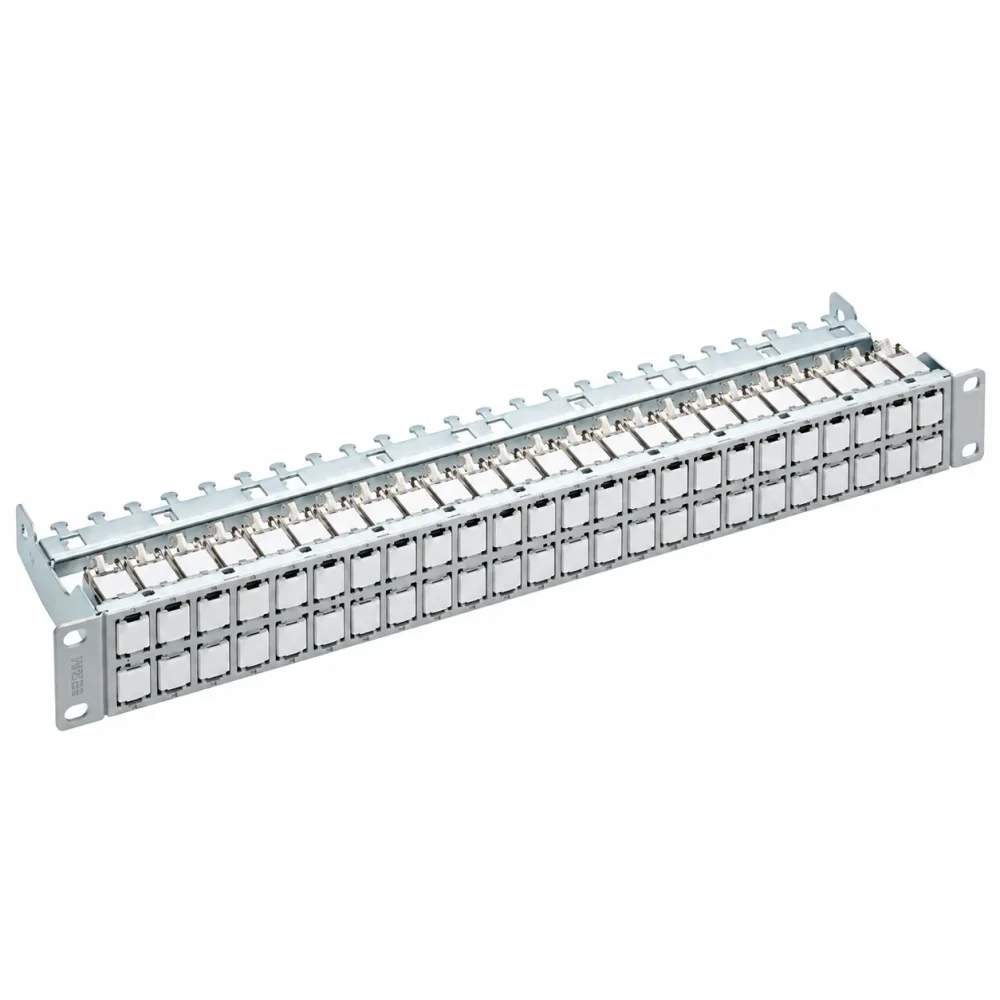

Patch Panel R&M HD ELISO Cat6A EL 48 cổng RJ45 chống nhiễu PN 837964

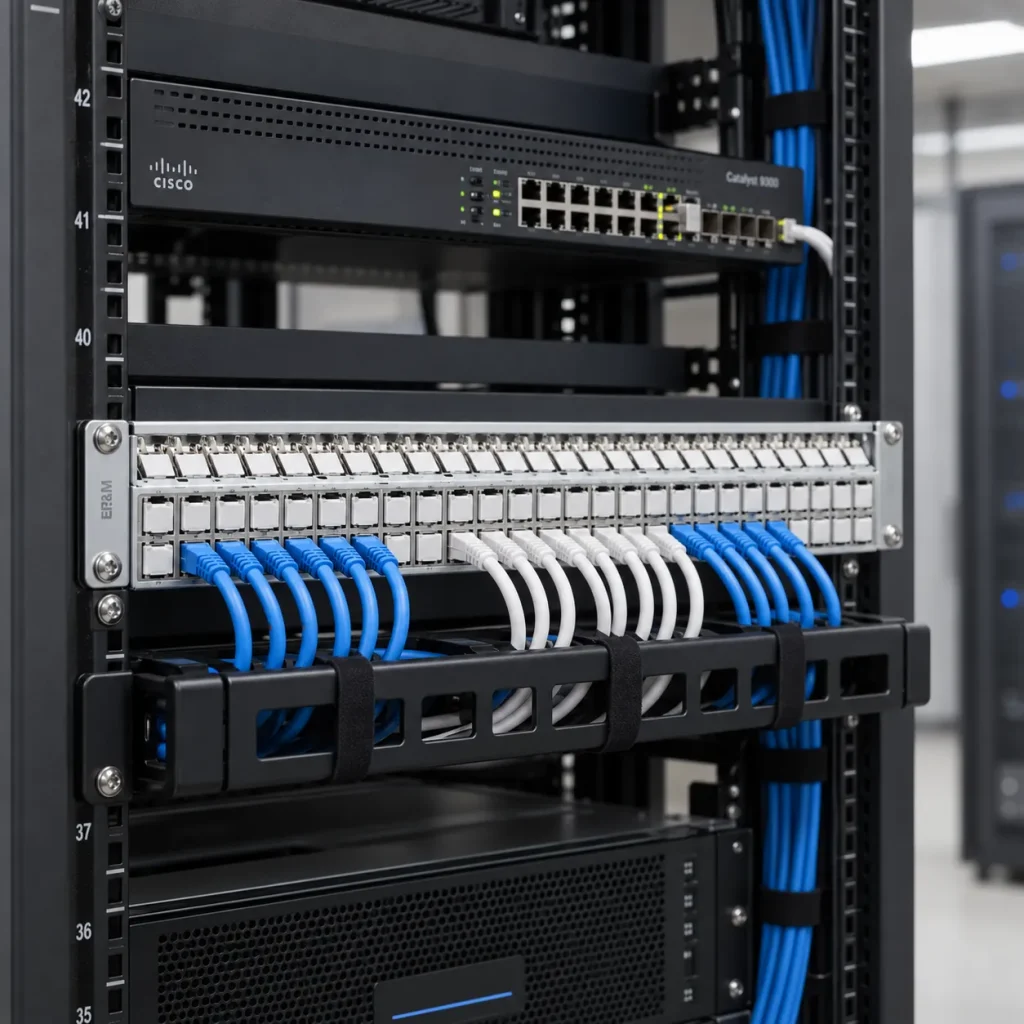

Patch Panel R&M HD ELISO Cat6A EL 48 cổng RJ45 chống nhiễu 1U 19 inch là dòng Patch Panel mật độ cao được thiết kế cho các hệ thống cáp cấu trúc chuyên nghiệp cần tối ưu không gian tủ rack nhưng vẫn đảm bảo số lượng kết nối lớn. Sản phẩm có khả năng bố trí tới 48 cổng RJ45 trên chiều cao chỉ 1U, phù hợp cho trung tâm dữ liệu, phòng máy chủ, hệ thống mạng doanh nghiệp và các hạ tầng mạng 10 Gigabit Ethernet. [caption id="attachment_68796" align="aligncenter" width="1020"] Patch Panel R&M HD ELISO Cat6A EL 48 cổng RJ45 chống nhiễu (ảnh thực tế)[/caption] Phiên bản này được cung cấp với đầy đủ 48 module RJ45 Category 6A EL đã được lắp sẵn. Các module có cấu trúc chống nhiễu, hỗ trợ Class EA và được thiết kế để hoạt động trong hệ thống Cat6A yêu cầu tốc độ truyền dẫn cao, khả năng kiểm soát nhiễu tốt và độ ổn định lâu dài.

Mật độ 48 cổng RJ45 trên không gian chỉ 1U

Điểm nổi bật của Patch Panel HD ELISO là khả năng tích hợp tới 48 cổng RJ45 trên một đơn vị rack 1U. Thiết kế mật độ cao giúp tăng gấp đôi số lượng điểm đấu nối so với nhiều Patch Panel 24 cổng truyền thống mà không làm tăng chiều cao chiếm dụng trong tủ rack. Sản phẩm sử dụng chuẩn lắp đặt 19 inch phổ biến, giúp dễ dàng tích hợp vào tủ mạng và tủ rack tiêu chuẩn. Kích thước tổng thể 483 x 44 x 113 mm giúp Patch Panel phù hợp với các hệ thống cần tối ưu không gian nhưng vẫn phải quản lý số lượng lớn đường truyền.

Trang bị sẵn 48 module RJ45 Cat6A EL

Patch Panel được lắp sẵn 48 module RJ45 Cat6A EL theo chuẩn ISO, giúp kỹ thuật viên có thể triển khai ngay mà không cần mua và lắp từng module riêng biệt. Các module được thiết kế phù hợp cho kênh truyền Class EA và đáp ứng các yêu cầu Category 6A trong hệ thống cáp cấu trúc. Việc sử dụng cấu hình Fully Populated cũng giúp đảm bảo tính đồng bộ giữa các cổng kết nối trên toàn bộ Patch Panel, đồng thời tiết kiệm thời gian trong quá trình thi công các hệ thống có số lượng điểm mạng lớn.

Hỗ trợ 10GBASE-T đến 500 MHz và 100 m

Patch Panel R&M HD ELISO Cat6A EL phù hợp cho các ứng dụng 10GBASE-T theo IEEE 802.3. Khi được triển khai đồng bộ với hệ thống cáp Cat6A phù hợp, sản phẩm hỗ trợ tần số lên đến 500 MHz và chiều dài kênh truyền tối đa 100 m. Khả năng này giúp Patch Panel đáp ứng tốt các hệ thống truyền dữ liệu tốc độ cao như kết nối máy chủ, switch, thiết bị lưu trữ, hệ thống mạng backbone nội bộ và các hạ tầng doanh nghiệp sử dụng 10 Gigabit Ethernet.

Module RJ45 Cat6A EL chống nhiễu

Các module RJ45 được thiết kế dạng shielded với phần vỏ đúc kim loại và cơ chế tiếp địa, giúp hạn chế tác động của nhiễu điện từ và nhiễu xuyên âm lên đường truyền. Đây là yếu tố đặc biệt quan trọng trong các tủ rack có mật độ dây dẫn lớn hoặc môi trường có nhiều thiết bị điện và thiết bị mạng hoạt động đồng thời. Mỗi module còn được trang bị nắp bảo vệ bụi, giúp bảo vệ khu vực tiếp xúc khi cổng chưa được sử dụng và hỗ trợ duy trì độ sạch của điểm kết nối trong quá trình vận hành.

Hệ thống tiếp địa hoàn chỉnh

Patch Panel HD ELISO được thiết kế với hệ thống tiếp địa đồng bộ, bao gồm nối đất từ module đến Patch Panel và nối đất từ Patch Panel đến tủ rack. Các tiếp điểm lò xo hỗ trợ tạo tiếp xúc tiếp địa tự động khi module được lắp vào hệ thống. Cấu trúc này giúp duy trì tính liên tục của lớp chống nhiễu trên toàn tuyến khi sử dụng cùng cáp mạng shielded và các thành phần tương thích, từ đó hỗ trợ kiểm soát nhiễu hiệu quả hơn.

Quản lý cáp tích hợp phía sau

Patch Panel được tích hợp khay quản lý cáp phía sau, giúp định hướng và sắp xếp số lượng lớn dây dẫn trước khi đưa tới từng module RJ45. Đây là một đặc điểm quan trọng đối với Patch Panel 48 cổng do mật độ dây tập trung phía sau tương đối lớn. Bộ giảm căng cáp riêng biệt giúp hạn chế lực kéo từ dây dẫn tác động trực tiếp lên điểm đấu nối. Việc cố định cáp đúng cách vừa giúp bảo vệ kết nối vừa tạo hệ thống dây phía sau tủ rack gọn gàng và thuận tiện hơn khi bảo trì.

Module tháo lắp nhanh, thuận tiện cho bảo trì

Patch Panel HD ELISO sử dụng các giá đỡ module tháo lắp nhanh, giúp kỹ thuật viên thuận tiện khi lắp đặt, tháo hoặc thay thế từng module. Cơ chế này đặc biệt hữu ích với những hệ thống lớn cần bảo trì hoặc thay đổi cấu hình thường xuyên. Sản phẩm đồng thời hỗ trợ các tùy chọn bảo vệ khi cắm/rút đầu nối, khóa bảo vệ, mã màu và các giải pháp quản lý cơ sở hạ tầng tự động, giúp người quản trị có thể lựa chọn cấu hình phù hợp với từng dự án.

Hỗ trợ ghi nhãn và quản lý 48 cổng

Với số lượng lên tới 48 cổng trên một Patch Panel, khả năng nhận diện từng đường truyền là yếu tố rất quan trọng. Sản phẩm hỗ trợ trường ghi nhãn tùy chọn cùng hệ thống đánh số cổng tích hợp, giúp kỹ thuật viên dễ dàng xác định từng kết nối. Khả năng mã hóa màu tùy chọn cũng giúp phân nhóm cổng theo phòng ban, khu vực, loại dịch vụ hoặc mục đích sử dụng, hỗ trợ quản lý hệ thống khoa học hơn.

Hỗ trợ PoE cho hệ thống thiết bị mạng

Các module Cat6A EL hỗ trợ các ứng dụng cấp nguồn qua Ethernet như PoE theo IEEE 802.3af, PoE+ theo IEEE 802.3at và 4PPoE theo IEEE 802.3bt. Điều này cho phép Patch Panel được sử dụng trong các hệ thống vừa truyền dữ liệu vừa cấp nguồn cho thiết bị mạng. Các ứng dụng phổ biến gồm camera IP, Access Point, điện thoại IP và nhiều thiết bị IoT hoặc thiết bị mạng sử dụng nguồn điện qua Ethernet.

Tương thích nhiều loại đầu cắm và dây dẫn

Module kết nối tương thích với các đầu cắm chuẩn RJ11, RJ12 và RJ45. Phần đấu nối hỗ trợ cáp lắp đặt AWG26 đến AWG22 với đường kính dây khoảng 0,4 đến 0,65 mm, đồng thời hỗ trợ nhiều loại dây mềm có kích thước tương ứng. Tiếp điểm được thiết kế cho hơn 1.000 chu kỳ cắm rút, trong khi đầu đấu nối IDC có thể thực hiện lại nhiều lần, giúp sản phẩm phù hợp với các hệ thống cần độ bền và khả năng bảo trì lâu dài.

Kết cấu chắc chắn và vật liệu không chứa halogen

Khung Patch Panel được chế tạo từ thép tấm mạ kẽm và xử lý thụ động màu xanh, mang lại kết cấu chắc chắn cho toàn bộ hệ thống 48 module. Các thành phần phía trước sử dụng vật liệu PC + ABS không chứa halogen. Phiên bản này có màu xám nhạt RAL 7035, phù hợp với các hệ thống tủ rack và thiết bị mạng chuyên nghiệp. Sản phẩm đạt cấp bảo vệ IP20 và được thiết kế cho môi trường lắp đặt trong nhà.

Kiểm soát chất lượng và khả năng truy xuất

Các module kết nối được kiểm tra trong quy trình sản xuất của R&M với kiểm tra 100% trong quá trình sản xuất. Mỗi module có số sê-ri riêng, hỗ trợ nhận diện và truy xuất nguồn gốc khi cần kiểm tra chất lượng hoặc bảo trì.

Ứng dụng của Patch Panel R&M HD ELISO Cat6A EL 48 cổng

• Trung tâm dữ liệu: Tối ưu mật độ kết nối trong các tủ rack có số lượng lớn đường truyền Cat6A.
• Phòng máy chủ: Quản lý kết nối giữa switch, máy chủ và hệ thống lưu trữ tốc độ cao.
• Mạng doanh nghiệp: Phù hợp cho hệ thống LAN sử dụng 10 Gigabit Ethernet.
• Hệ thống cáp cấu trúc: Sử dụng tại văn phòng, tòa nhà, khu thương mại và hạ tầng viễn thông.
• Hệ thống PoE: Phù hợp kết nối camera IP, Access Point, điện thoại IP và các thiết bị hỗ trợ PoE.

Với thiết kế mật độ cao 48 cổng trên chiều cao 1U, 48 module RJ45 Cat6A EL được lắp sẵn, khả năng hỗ trợ 10GBASE-T, hệ thống chống nhiễu và tiếp địa hoàn chỉnh cùng cơ chế quản lý cáp tích hợp, Patch Panel R&M HD ELISO Cat6A EL là lựa chọn phù hợp cho các hệ thống mạng chuyên nghiệp cần tối ưu không gian, hiệu suất truyền dẫn và khả năng quản lý kết nối.
