Thông số kỹ thuật phần cứng

Phiên bản phần cứng

Cổng đồng

16 cổng RJ45 10/100/1000BASE-T tự động MDI/MDI-X

Khe cắm SFP/mini-GBIC

4 giao diện SFP 100/1000BASE-X, Tương thích với bộ thu phát SFP 100BASE-FX

Bảng điều khiển

1 x cổng nối tiếp RS232-to-RJ45 (115200, 8, N, 1)

Bộ nhớ SDRAM

128Mbyte

Bộ nhớ flash

64Mbyte

Nút reset

< 5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định của nhà sản xuất

Kết nối

Khối đầu cuối 6 chân có thể tháo rời cho đầu vào nguồn
Chân 1/2 cho Nguồn 1, Chân 3/4 cho báo lỗi, Chân 5/6 cho Nguồn 2
Khối đầu cuối 6 chân có thể tháo rời cho giao diện DI/DO
Chân 1/2 cho DI 1 & 2, Chân 3/4 cho DO 1 & 2, Chân 5/6 cho GND

Báo thức

Một đầu ra rơle cho trường hợp mất điện. Khả năng dẫn dòng của rơle báo động: 1A @ 24V DC

ĐẾN/ĐẾN

2 Đầu vào kỹ thuật số (DI):
Mức 0: -24~2.1V
Mức 1: 2.1~24V

Dòng điện đầu vào tối đa: 10mA
2 Đầu ra kỹ thuật số (DO): Cực thu hở đến 24VDC, 100mA

Kích thước (Rộng x Sâu x Cao)

444 x 200 x 44,2 mm, chiều cao 1U

Cân nặng

2672g

Sự tiêu thụ năng lượng

Tối đa 15,2 watt/51,8 BTU

Yêu cầu về nguồn điện – AC

Điện áp xoay chiều 100~240V, 50/60Hz 0,4A

Yêu cầu về nguồn điện – DC

Điện áp một chiều 36~60V, 0,6A

Bảo vệ EFT

6KV một chiều

Bảo vệ ESD

6KV một chiều

DẪN ĐẾN

Hệ thống:
AC ( Xanh lá cây ), DC1 ( Xanh lá cây ), DC2 ( Xanh lá cây ), Báo động ( Đỏ )
Chuông ( Xanh lá cây ), RO ( Xanh lá cây ), DI/DO ( Đỏ )
Giao diện RJ45 10/100/1000T (Cổng 1 đến Cổng 16):
1000Mbps LNK/ACT ( Xanh lá cây )
10/100Mbps LNK/ACT ( Màu hổ phách )
100/1000Mbps Giao diện kết hợp SFP (Cổng 17 đến Cổng 20):
1000Mbps LNK/ACT ( Xanh lá cây )
100Mbps LNK/ACT ( Màu hổ phách )

Thông số kỹ thuật chuyển mạch

Kiến trúc chuyển đổi

Lưu trữ và chuyển tiếp

Chuyển vải

40Gbps/không chặn

Thông lượng

29,76Mpps@64Byte

Bảng Địa Chỉ

8K mục nhập, tự động học và lão hóa địa chỉ nguồn

Bộ đệm dữ liệu chia sẻ

4M bit

Kiểm soát lưu lượng

Khung tạm dừng IEEE 802.3x cho chế độ song công hoàn toàn
Áp suất ngược cho chế độ bán song công

Khung Jumbo

9K byte

Chức năng quản lý lớp 2

Cấu hình cổng

Vô hiệu hóa/bật cổng
Tự động đàm phán 10/100/1000Mbps Lựa chọn chế độ song công hoàn toàn và bán song công
Vô hiệu hóa/bật kiểm soát luồng

Trạng thái cổng

Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái kiểm soát luồng,
trạng thái tự động đàm phán, trạng thái đường truyền

Phản chiếu cổng

TX/RX/Cả hai
Màn hình nhiều-đến-1

Mạng LAN ảo

Đường hầm VLAN Q-in-Q được gắn thẻ 802.1Q VLAN
riêng Edge (PVE)
VLAN dựa trên MAC VLAN
dựa trên giao thức VLAN
thoại VLAN
dựa trên mạng con IP
MVR (Đăng ký VLAN đa hướng)
Tối đa 4K nhóm VLAN, trong số 4095 ID VLAN

Liên kết tập hợp

IEEE 802.3ad LACP/static trunk
10 nhóm trunk với 16 cổng cho mỗi nhóm trunk

Giao thức cây mở rộng

Giao thức cây kéo dài IEEE 802.1D (STP)
Giao thức cây kéo dài nhanh IEEE 802.1w (RSTP)
Giao thức cây kéo dài nhiều IEEE 802.1s (MSTP)

IGMP Snooping

IGMP (v1/v2/v3) theo dõi Hỗ
trợ chế độ truy vấn IGMP Lên
đến 255 nhóm đa hướng

MLD rình mò

MLD (v1/v2) theo dõi
chế độ truy vấn MLD Hỗ trợ
Tối đa 255 nhóm đa hướng

Kiểm soát băng thông

Kiểm soát băng thông trên mỗi cổng
Vào: 100Kbps~1000Mbps
Ra: 100Kbps~1000Mbps

Chất lượng dịch vụ

Phân loại lưu lượng dựa trên, ưu tiên nghiêm ngặt và
ưu tiên 8 cấp WRR để chuyển mạch:
Số cổng
802.1p ưu tiên
802.1Q Thẻ VLAN
Trường DSCP/ToS trong gói IP

Nhẫn

Hỗ trợ ERPS và tuân thủ ITU-T G.8032
Hỗ trợ vòng chính và vòng phụ
Thời gian phục hồi < 10ms @ 3 đơn vị
Thời gian phục hồi < 50ms @ 16 đơn vị

Đồng bộ hóa

IEEE 1588v2 PTP (Giao thức thời gian chính xác)
Đồng hồ trong suốt ngang
hàng Đồng hồ trong suốt đầu cuối

Chức năng bảo mật

Danh sách điều khiển truy cập

IPv4/IPv6 ACL dựa trên IP/ACL dựa trên MAC
IPv4/IPv6 ACE dựa trên IP/ACE dựa trên MAC
Tối đa 256 mục nhập

An ninh cảng

IEEE 802.1X – Xác thực dựa trên cổng
Máy khách RADIUS tích hợp để hợp tác với máy chủ RADIUS
Xác thực truy cập người dùng RADIUS/TACACS+

Bảo mật MAC

Liên kết cổng IP-MAC
Bộ lọc MAC
Địa chỉ MAC tĩnh

Bảo mật nâng cao

DHCP Snooping và DHCP Option82
STP BPDU guard, lọc BPDU và chuyển tiếp BPDU
Ngăn chặn tấn công DoS
Kiểm tra ARP
Bảo vệ nguồn IP

Chức năng của lớp 3

Giao diện IP

Tối đa 8 giao diện VLAN

Bảng định tuyến

Tối đa 32 mục định tuyến

Giao thức định tuyến

Định tuyến tĩnh phần mềm IPv4
Định tuyến tĩnh phần mềm IPv6

Sự quản lý

Giao diện quản lý cơ bản

Bảng điều khiển/Telnet/Trình duyệt web/SNMP v1, v2c

Giao diện quản lý an toàn

SSHv2, TLS v1.2, SNMP v3

Quản lý hệ thống

Nâng cấp chương trình cơ sở bằng giao thức HTTP/TFTP thông qua mạng Ethernet
Giao thức LLDP
SNTP
PLANET Smart Discovery Utility
PLANET NMS System/CloudViewer

Quản lý sự kiện

Nhật ký hệ thống Syslog từ xa/cục bộ

MIB SNMP

RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9)
RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP

Tiêu chuẩn phù hợp

Tuân thủ quy định

FCC Phần 15 Lớp A, CE

Tuân thủ tiêu chuẩn

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x kiểm soát luồng và áp suất ngược
IEEE 802.3ad cổng trunk với LACP
IEEE 802.1D Giao thức cây mở rộng
IEEE 802.1w Giao thức cây mở rộng nhanh
IEEE 802.1s Giao thức cây mở rộng nhiều
IEEE 802.1p Lớp dịch vụ IEEE 802.1Q Đánh dấu VLAN
IEEE 802.1x Xác thực cổng Kiểm soát mạng
IEEE 802.1ab LLDP
IEEE 1588v2
RFC 768 UDP
RFC 783 TFTP
RFC 793 TCP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP phiên bản 1
RFC 2236 IGMP phiên bản 2
RFC 3376 IGMP phiên bản 3
RFC 2710 MLD phiên bản 1
RFC 3810 MLD phiên bản 2
ITU G.8032 ERPS Ring

Môi trường

Điều hành

Nhiệt độ: -10 ~ 60 độ C đối với nguồn điện AC
– 40 ~ 75 độ C đối với nguồn điện DC
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

Kho

Nhiệt độ: -40 ~ 80 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

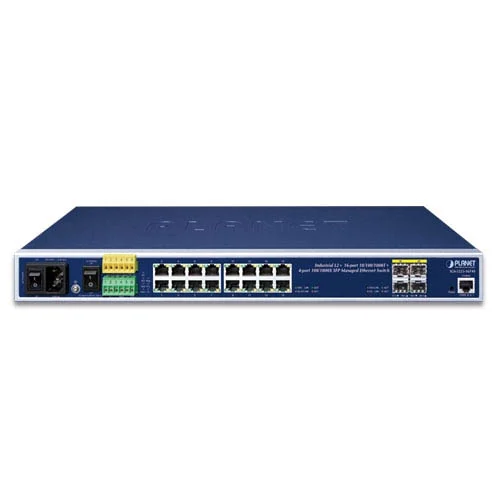

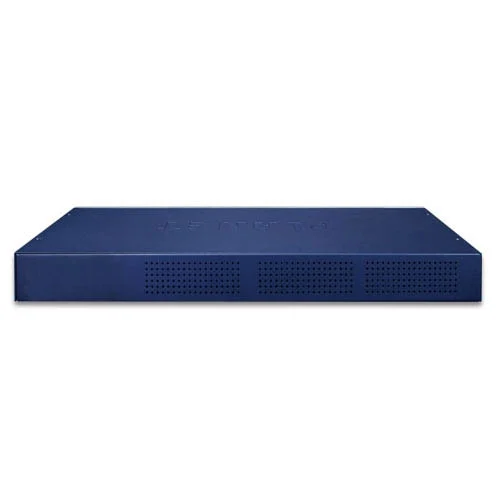

IGS-5225-16T4S – Switch L2+ 16-Port 10/100/1000T + 4-Port 100/1000X SFP

Mã SP: IGS-5225-16T4S

0 đánh giá

Kết nối đa dạng với 16 cổng RJ45 10/100/1000BASE-T tự động MDI/MDI-X và 4 khe cắm SFP 100/1000BASE-X, tương thích với bộ thu phát SFP 100BASE-FX.
Hỗ trợ nguồn điện kép AC 100240V và DC 3660V, cùng các tính năng bảo vệ EFT và ESD 6KV.
Kiến trúc lưu trữ và chuyển tiếp, băng thông 40Gbps/không chặn, thông lượng 29,76Mpps@64Byte.
Hỗ trợ các loại VLAN 802.1Q, Q-in-Q, VLAN thoại, VLAN riêng tư, VLAN dựa trên MAC/giao thức/mạng con IP.
Bảo mật: ACL dựa trên IP/MAC, bảo mật cổng IEEE 802.1X, kiểm tra ARP, bảo vệ nguồn IP.

Tài liệu tải xuống: Cataloge IGS-5225-16T4S

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

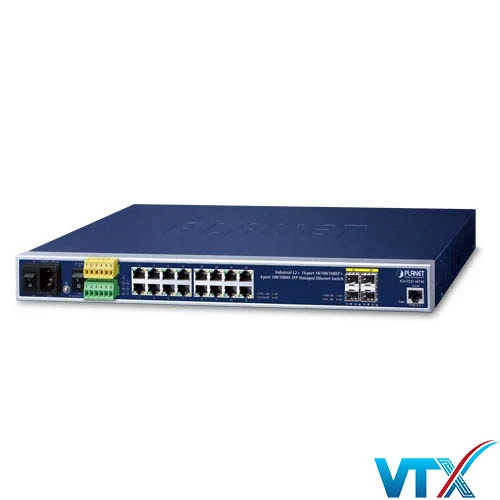

IGS-5225-16T4S – Switch L2+ 16-Port 10/100/1000T + 4-Port 100/1000X SFP là một thiết bị mạng mạnh mẽ và đa chức năng, cung cấp một giải pháp lý tưởng cho việc quản lý và mở rộng mạng lưới.

Với 16 cổng RJ45 10/100/1000BASE-T tự động MDI/MDI-X và 4 khe cắm SFP 100/1000BASE-X, IGS-5225-16T4S không chỉ đảm bảo khả năng kết nối linh hoạt mà còn tương thích tốt với các bộ thu phát SFP 100BASE-FX, giúp tối ưu hóa hiệu suất mạng và dễ dàng mở rộng khi cần thiết.

Bên cạnh đó, IGS-5225-16T4S được trang bị bộ nhớ SDRAM 128MB và bộ nhớ flash 64MB, cung cấp dung lượng lưu trữ lớn và đảm bảo hoạt động mượt mà cho các ứng dụng mạng phức tạp. IGS-5225-16T4S còn hỗ trợ kết nối nguồn điện kép với cả AC và DC, đi kèm với các tính năng bảo vệ cao như EFT và ESD 6KV một chiều, cùng với một đầu ra rơle báo động cho trường hợp mất điện. Tất cả những yếu tố này giúp đảm bảo an toàn và độ ổn định cao cho hệ thống mạng, đặc biệt là trong các môi trường công nghiệp khắc nghiệt.

IGS-5225-16T4S được thiết kế với kiến trúc lưu trữ và chuyển tiếp, băng thông chuyển vải 40Gbps/không chặn và thông lượng 29,76Mpps@64Byte, cho phép thiết bị cung cấp hiệu suất chuyển mạch cao, đáp ứng nhu cầu băng thông lớn của các ứng dụng mạng hiện đại.

Hơn nữa, IGS-5225-16T4S hỗ trợ nhiều loại VLAN như VLAN 802.1Q, Q-in-Q, VLAN thoại, VLAN riêng tư, và VLAN dựa trên MAC/giao thức/mạng con IP, giúp quản lý mạng lưới hiệu quả và linh hoạt hơn.
