Thông số kỹ thuật phần cứng

Cổng đồng

1 cổng kết nối tự động 10GBASE-T RJ45
Hỗ trợ tốc độ dữ liệu 10G/5G/2.5G/1G/100Mbps

Cổng SFP+

5 khe cắm 10GBASE-SR/LR SFP+
Tương thích ngược với bộ thu phát SFP 1000BASE-SX/LX/BX và 2500BASE-X

Bảng điều khiển

1 x Cổng nối tiếp RJ45-to-RS232 (115200, 8, N, 1)

Nút reset

< 5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định của nhà sản xuất

Kết nối

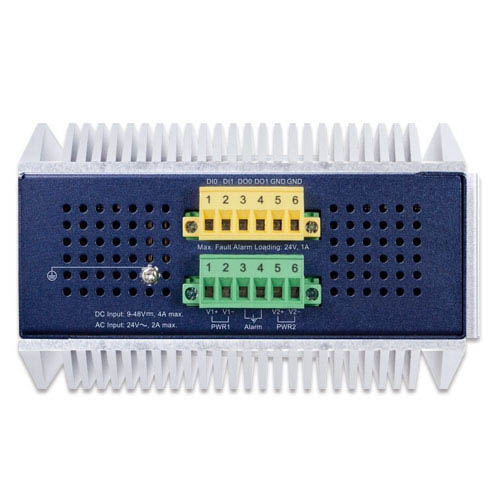

Khối đầu cuối 6 chân có thể tháo rời cho đầu vào nguồn
Chân 1/2 cho Nguồn 1, Chân 3/4 cho báo lỗi, Chân 5/6 cho Nguồn 2
Khối đầu cuối 6 chân có thể tháo rời cho giao diện DI/DO
Chân 1/2 cho DI 1 & 2, Chân 3/4 cho DO 1 & 2, Chân 5/6 cho GND

Báo thức

Một đầu ra rơle cho trường hợp mất điện. Khả năng dẫn dòng của rơle báo động: 1A @ 24V DC

Đầu vào kỹ thuật số (DI)

2 đầu vào kỹ thuật số:
Mức 0: -24~2,1V (±0,1V)
Mức 1: 2,1~24V (±0,1V)
Tải đầu vào tới 24V DC, tối đa 10mA.

Đầu ra kỹ thuật số (DO)

2 đầu ra kỹ thuật số:
Cực thu hở tới 24VDC, 100mA

Bao vây

Vỏ nhôm IP30

Cài đặt

Lắp trên thanh ray DIN hoặc gắn tường

Bộ nhớ SDRAM

2048Mbyte

Bộ nhớ flash

64Mbyte

Kích thước (Rộng x Sâu x Cao)

80x135x135mm

Cân nặng

1550g

Yêu cầu về nguồn điện

DC 9~48V, tối đa 4A.
AC 24V, tối đa 2A.

Sự tiêu thụ năng lượng

Đầu vào DC:
Tối đa 14,88 watt/50,8 BTU (bật hệ thống)
Tối đa 22,08 watt/75,3 BTU (tải đầy đủ)
Đầu vào AC 24V:
Tối đa 15 watt/51,2 BTU (bật hệ thống)
Tối đa 21 watt/71,7 BTU (tải đầy đủ)

Bảo vệ ESD

5KV một chiều

Bảo vệ chống sét lan truyền

6KV một chiều

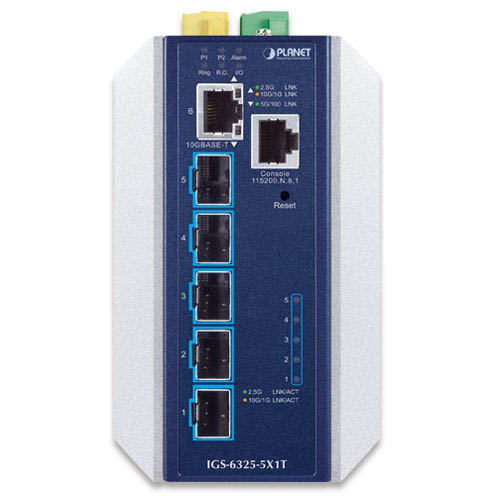

Đèn báo LED

Hệ thống:
Nguồn 1 ( Xanh lá cây ), Nguồn 2 ( Xanh lá cây )
Báo lỗi ( Đỏ )
Chuông ( Xanh lá cây ), Chuông chủ sở hữu ( Xanh lá cây )
DIDO ( Đỏ )
Mỗi cổng RJ45 100/1G/2.5G/5G/10GBASE-T:
100/2.5G/5Gbps LNK ( Xanh lá cây )
1G/10Gbps LNK ( Màu hổ phách )
Mỗi cổng SFP+ 1G/2.5G/10GBASE-X:
1G/10Gbps LNK/ACT ( Màu hổ phách )
2.5Gbps LNK/ACT ( Màu xanh lá cây )

Thông số kỹ thuật chuyển mạch

Kiến trúc chuyển đổi

Lưu trữ và chuyển tiếp

Chuyển vải

120Gbps/không chặn

Thông lượng

89.285Mpps@64Byte

Bảng Địa Chỉ

32K mục nhập, tự động học và lão hóa địa chỉ nguồn

Bộ đệm dữ liệu chia sẻ

32Mbit

Khung Jumbo

10K byte

Kiểm soát lưu lượng

Khung tạm dừng IEEE 802.3x cho chế độ song công hoàn toàn
Áp suất ngược cho chế độ bán song công

Chức năng của lớp 3

Giao diện IP

Tối đa 128 giao diện VLAN

Bảng định tuyến

Tối đa 512 mục nhập tuyến tĩnh
Tối đa 3072 mục nhập bảng định tuyến

Giao thức định tuyến

IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 định tuyến tĩnh phần cứng
IPv6 định tuyến tĩnh phần cứng

Chức năng của lớp 2

Cấu hình cổng

Vô hiệu hóa/bật cổng
Tự động đàm phán 10/100/1000Mbps Lựa chọn chế độ song công hoàn toàn và bán song công
Vô hiệu hóa/bật kiểm
soát luồng Kiểm soát khả năng liên kết cổng

Trạng thái cổng

Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái kiểm soát luồng, trạng thái tự động đàm phán, trạng thái đường truyền

Phản chiếu cổng

TX/RX/Cả hai
Màn hình nhiều-đến-1
RMirror – Bộ phân tích cổng chuyển mạch từ xa (Cisco RSPAN)
Hỗ trợ tối đa 5 phiên

Mạng LAN ảo

IEEE 802.1Q gắn thẻ VLAN
IEEE 802.1ad Đường hầm Q-in-Q
VLAN riêng Edge (PVE)
VLAN dựa trên MAC VLAN
dựa trên giao thức VLAN
thoại VLAN
dựa trên mạng con IP
MVR (Đăng ký VLAN đa hướng)
GVRP
Tối đa 4K nhóm VLAN, trong số 4095 ID VLAN

Liên kết tập hợp

IEEE 802.3ad LACP/static trunk
3 nhóm trunk với 6 cổng cho mỗi nhóm trunk

Giao thức cây mở rộng

Giao thức cây kéo dài IEEE 802.1D
Giao thức cây kéo dài nhanh IEEE 802.1w
Giao thức cây kéo dài nhiều IEEE 802.1s
Hỗ trợ 7 phiên bản MSTP
BPDU Guard, lọc BPDU và BPDU trong suốt
Root Guard

IGMP Snooping

Hỗ trợ chế độ truy vấn IPv4 IGMP (v1/v2/v3) theo dõi Hỗ trợ
chế độ truy vấn IPv4 IGMP
Hỗ trợ 255 nhóm IGMP

MLD rình mò

Theo dõi IPv6 MLD (v1/v2),
hỗ trợ chế độ truy vấn IPv6 MLD
Hỗ trợ 255 nhóm MLD

Kiểm soát băng thông

Kiểm soát băng thông trên mỗi cổng
Vào: 10Kbps~13128Mbps
Ra: 10Kbps~13128Mbps

Nhẫn

Hỗ trợ ERPS và tuân thủ ITU-T G.8032
Thời gian phục hồi < 10ms @ 3 nút
Thời gian phục hồi < 50ms @ 16 nút
Hỗ trợ vòng chính và vòng phụ

Đồng bộ hóa

IEEE 1588v2 PTP (Giao thức thời gian chính xác)
– Đồng hồ trong suốt ngang hàng
– Đồng hồ trong suốt đầu cuối

Chất lượng dịch vụ

Phân loại lưu lượng dựa trên, ưu tiên nghiêm ngặt và
ưu tiên 8 cấp WRR để chuyển mạch:
-Số cổng -Ưu
tiên 802.1p
-Thẻ VLAN 802.1Q
-Trường DSCP/ToS trong gói IP

Chức năng bảo mật

Danh sách điều khiển truy cập

ACL dựa trên IP/ACL dựa trên MAC
-ACL dựa trên:
-Địa chỉ MAC
-Địa chỉ IP
-Ethertype
-Loại giao thức
-ID VLAN
-DSCP
-802.1p Ưu tiên
Lên đến 512 mục nhập

Bảo vệ

Bảo mật cổng
IP source guard, tối đa 512 mục
Kiểm tra ARP động, tối đa 1K mục
Kiểm soát quyền hạn dòng lệnh dựa trên cấp độ người dùng
Địa chỉ MAC tĩnh, tối đa 64 mục

AAA

Máy khách RADIUS Máy
khách TACACS+

Kiểm soát truy cập mạng

Kiểm soát truy cập mạng dựa trên cổng IEEE 802.1x
Xác thực dựa trên MAC Xác thực
cục bộ/RADIUS

Sự quản lý

Giao diện quản lý cơ bản

Bảng điều khiển; Telnet; Trình duyệt web; SNMP v1, v2c

Giao diện quản lý an toàn

SSHv2, TLS v1.2, SNMPv3

Quản lý hệ thống

Nâng cấp chương trình cơ sở bằng giao thức HTTP thông qua mạng Ethernet
Tải lên/tải xuống cấu hình thông qua HTTP
Remote Syslog
Nhật ký hệ thống
Giao thức LLDP
NTP
Tiện ích khám phá thông minh PLANET
Ứng dụng PLANET CloudViewer

MIB SNMP

RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP

Tiêu chuẩn phù hợp

Tuân thủ quy định

FCC Phần 15 Lớp A
CE:
EN55032
EN55035

Kiểm tra độ ổn định

IEC60068-2-32 (rơi tự do)
IEC60068-2-27 (sốc)
IEC60068-2-6 (rung động)

Tuân thủ tiêu chuẩn

IEEE 802.3u 100BASE-TX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10GBASE-X
IEEE 802.3an 10GBASE-T
IEEE 802.3bz 2.5/5GBASE-T
IEEE 802.3x kiểm soát luồng và áp suất ngược
IEEE 802.3ad cổng trunk với LACP
IEEE 802.1D Giao thức cây mở rộng
IEEE 802.1w Giao thức cây mở rộng nhanh
IEEE 802.1s Giao thức cây mở rộng nhiều
IEEE 802.1p Lớp dịch vụ
IEEE 802.1Q Đánh dấu VLAN
IEEE 802.1X Xác thực cổng Kiểm soát mạng
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Quản lý lỗi kết nối (CFM)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS Ring

Môi trường

Điều hành

-40 ~ 75 độ C

Kho

-40 ~ 85 độ C

Độ ẩm

5 ~ 95% (không ngưng tụ)

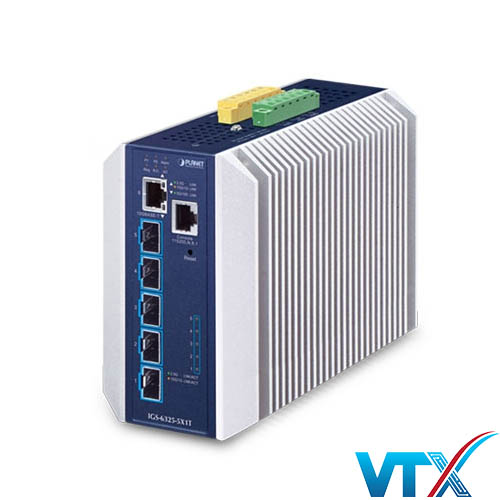

IGS-6325-5X1T – Switch Layer 3 5-Port 10GBASE-X SFP+ + 1-Port 10GBASE-T

Mã SP: IGS-6325-5X1T

0 đánh giá

Kết nối đa dạng với 1 cổng 10GBASE-T RJ45 và 5 khe cắm 10GBASE-SR/LR SFP+.
Băng thông chuyển đổi 120Gbps và thông lượng 89.285Mpps@64Byte.
Hỗ trợ 512 mục nhập ACL và các giao thức RADIUS, TACACS+.
Giao diện quản lý qua bảng điều khiển, Telnet, trình duyệt web, và SNMP v1/v2c.

Tài liệu tải xuống: Cataloge IGS-6325-5X1T

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

Switch Layer 3 IGS-6325-5X1T của PLANET là một thiết bị chuyển mạch mạnh mẽ, được thiết kế để đáp ứng nhu cầu kết nối mạng tốc độ cao và quản lý linh hoạt trong môi trường công nghiệp. Switch IGS-6325-5X1T cung cấp các cổng kết nối tốc độ cao, khả năng định tuyến mạnh mẽ và nhiều tính năng bảo mật, đảm bảo mạng lưới hoạt động ổn định và an toàn.

Ưu điểm nổi bật của Switch Layer 3 IGS-6325-5X1T

Cổng kêt nối đa dạng: IGS-6325-5X1T được trang bị 1 cổng 10GBASE-T RJ45 hỗ trợ các tốc độ 10G, 5G, 2.5G, 1G và 100Mbps, cùng với 5 khe cắm 10GBASE-SR/LR SFP+ tương thích ngược với các bộ thu phát SFP 1000BASE-SX/LX/BX và 2500BASE-X.

Kiến trúc chuyển đổi: Sử dụng phương pháp lưu trữ và chuyển tiếp, với băng thông chuyển đổi 120Gbps và thông lượng 89.285Mpps@64Byte.
Khả năng xử lý dữ liệu: Bảng địa chỉ 32K mục nhập, bộ đệm dữ liệu chia sẻ 32Mbit và hỗ trợ khung jumbo 10K byte.

Chức năng mạng lớp 3: Hỗ trợ tối đa 128 giao diện VLAN và 512 mục nhập tuyến tĩnh, với các giao thức định tuyến như IPv4 RIPv2, IPv4 OSPFv2 và IPv6 OSPFv3.
Chức năng mạng lớp 2: Hỗ trợ cấu hình cổng, VLAN dựa trên các chuẩn IEEE 802.1Q và IEEE 802.1ad, cùng với khả năng kiểm soát băng thông và các giao thức cây mở rộng.

Xem thêm:

IGS-6325-4T2X – Switch Layer 3 4-Port 2.5GBASE-T + 2-Port 10GBASE-X SFP+
