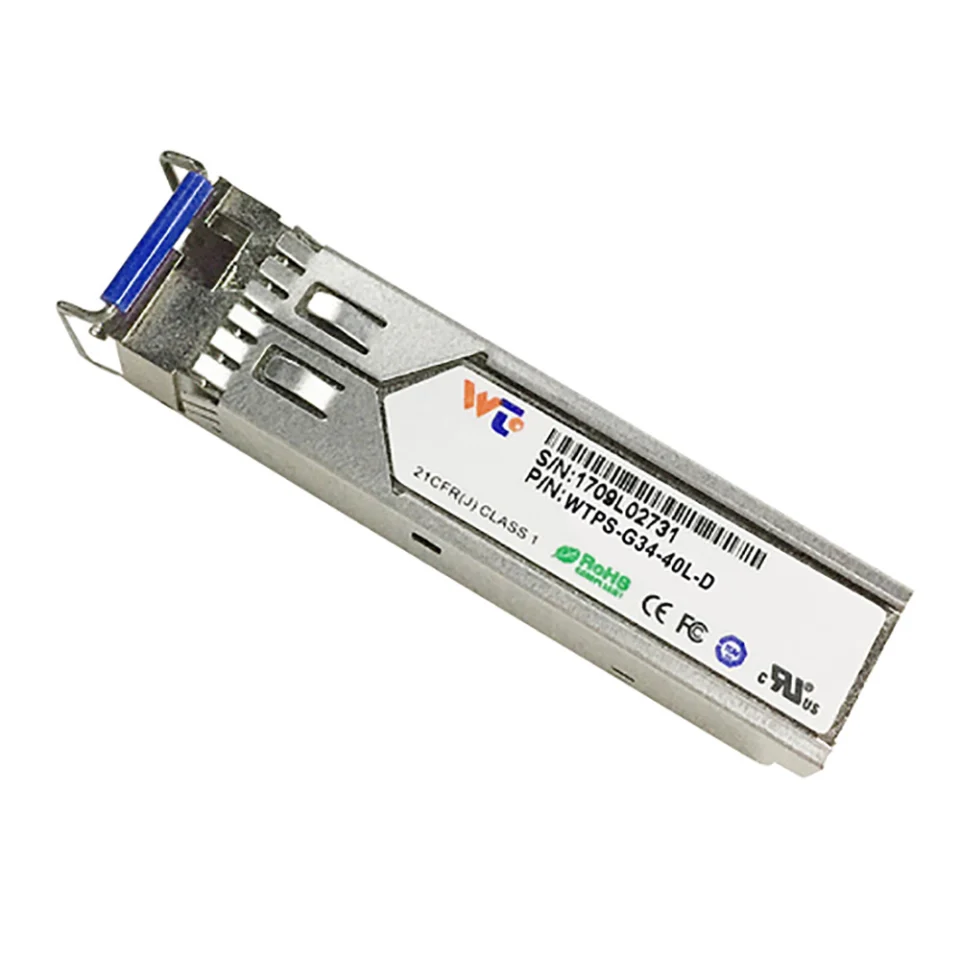

Module quang SFP WINTOP WTPS-G34-40L-D 1310DFB

Name: Module quang SFP WINTOP WTPS-G34-40L-D 1310DFB
Brand: Wintop
SKU: WTPS-G34-40L-D 1310DFB

Danh mục: Module Quang SFP Hãng: Wintop Mã SP: WTPS-G34-40L-D 1310DFB

Đã bán: 382

Sẵn hàng

Giao hàng: 1-3 NgàyGiao 1-3 Ngày

Tổng quan sản phẩm

Bước sóng trung tâm 1310nm DFB Laser đảm bảo truyền tải ổn định và chính xác.
Công suất đầu ra -5 đến 0 dBm, phù hợp truyền xa lên đến 40km.
Độ nhạy máy thu -24 dBm, thu tín hiệu ổn định ngay cả khi suy hao lớn.
Thời gian tăng/giảm tín hiệu 0,26ns, đáp ứng tốc độ truyền dữ liệu cao.
Tương thích IEEE 802.3z và ANSI, đảm bảo chuẩn kết nối linh hoạt cho nhiều hệ thống mạng.

Vui lòng liên hệ để nhận báo giá tốt nhất

Mức giá ưu đãi

Bảo vệ dự án

Hỗ trợ công nợ

Tư vấn & báo giá

Ms. Dung 0982 960 685

Ms. Hồng 096 191 9559

Mr. Sơn 0973 497 685

Mr. Trường 096 165 3553

Mr. Duy 098 939 5445

CAM KẾT TỪ VIỄN THÔNG XANH

Cam kết hàng chính hãng, chất lượng.
Sản phẩm đầy đủ giấy tờ CO/CQ cho dự án.
Xuất hóa đơn (VAT) đầy đủ cho mọi đơn hàng.

Giao hàng nhanh chóng với giao hỏa tốc chỉ từ 2h – 3h với các đơn hàng trong nội thành Hà Nội và TP. Hồ Chí Minh. Viễn Thông Xanh giao hàng toàn quốc đến tận chân công trình, dự án, tòa nhà chỉ từ 1 – 3 ngày. Với các đơn hàng sản phẩm cần phải đặt nhập khẩu / đặt sản xuất sẽ mất thêm từ 5 – 10 ngày thời gian.

Với mọi sản phẩm mua sắm tại Viễn Thông Xanh đều được hưởng chế độ bảo hành đầy đủ. Tất cả các sản phẩm còn trong thời gian bảo hành, đầy đủ các tem phiếu bảo hành bị gặp lỗi hỏng hóc, sự cố kỹ thuật xảy ra do lỗi của nhà sản xuất sẽ được hỗ trợ bảo hành miễn phí theo đúng chính sách bảo hành của hãng sản xuất.

Viễn Thông Xanh Việt Nam hỗ trợ Quý khách đổi sản phẩm trong vòng 7 ngày kể từ ngày nhận hàng theo biên lai vận chuyển áp dụng cho các sản phẩm lỗi và phải còn nguyên tem, hộp, phiếu bảo hành cũng như các phụ kiện đi kèm với sản phẩm.

Thông số kỹ thuật

Thông số kỹ thuật của Module quang SFP WINTOP WTPS-G34-40L-D 1310DFB
	Ký hiệu	Min.	Điển hình	Tối đa	Đơn vị
Bộ phát
Trung tâm Bước sóng Tx 1310	Tx	1260	1310	1360	nm
Trung tâm Bước sóng Tx 1490	Tx	1480	1490	1510	nm
Độ rộng phổ (RMS) Tx 1310	Δλ	–	–	1	nm
Độ rộng phổ (RMS) Tx 1490	Δλ	–	–	1	nm
Công suất đầu ra trung bình Tx 1310	Po	-5	–	0	dBm
Công suất đầu ra trung bình Tx 1490	Po	-5	–	0	dBm
Tỷ lệ tiêu tán	Er	8	–	15	dB
Thời gian tăng/giảm (20%~80%)	Tr/Tf	–	–	0,26	ns
Độ trễ tổng	Tj	–	–	0,43	ns
Sơ đồ mắt quang	UI		Tương thích với kênh sợi quang IEEE 802.3z và ANSI
Bộ thu
Trung tâm Bước sóng Rx 1490	Rx	1450	1490	1530	nm
Trung tâm Bước sóng Rx 1310	Rx	1260	1310	1360	nm
Độ nhạy của máy thu	Rsen	–	-24	–	dBm
Quá tải máy thu	Rov	–	-3	–	dBm
Suy hao phản hồi		–	12	–	dB
LOS Khẳng định	LOSA	-36	–	–	dBm
LOS Tráng miệng	LOSD	–	–	-25	dBm
LOS Độ trễ		–	0,5	5
Điều kiện hoạt động
Nhiệt độ hoạt động		0		70	°C
Nguồn cấp	Vcc	3,3		–	V

Mô tả sản phẩm

Module quang SFP WINTOP WTPS-G34-40L-D là thiết bị thu phát quang nhỏ gọn, đáng tin cậy, hoạt động trên bước sóng 1310nm và sử dụng công nghệ phát quang DFB Laser để đảm bảo hiệu suất truyền tải ổn định, tốc độ cao. Được thiết kế để đáp ứng các tiêu chuẩn quốc tế như IEEE 802.3z và ANSI, module WTPS-G34-40L-D 1310DFB phù hợp cho các ứng dụng truyền dẫn dữ liệu tốc độ Gigabit Ethernet trên khoảng cách xa lên đến 40km.

Đặc điểm nổi bật của Module quang WTPS-G34-40L-D 1310DFB

1. Bộ phát (Tx):

Trung tâm bước sóng: 1310nm (DFB Laser), đảm bảo độ chính xác cao.
Độ rộng phổ (RMS): Giới hạn tối đa chỉ 1nm, giúp giảm nhiễu tín hiệu.
Công suất đầu ra trung bình: -5 đến 0 dBm, đảm bảo hiệu quả truyền tải ở khoảng cách xa.
Tỷ lệ tiêu tán (ER): 8~15dB, giúp nâng cao chất lượng tín hiệu và giảm thiểu suy hao.
Thời gian tăng/giảm tín hiệu: 0,26ns, đảm bảo tốc độ truyền dữ liệu ổn định.
Độ trễ tổng: Chỉ 0,43ns, đáp ứng yêu cầu truyền tải dữ liệu nhanh và chuẩn xác.

2. Bộ thu (Rx):

Trung tâm bước sóng: 1310nm/1490nm, linh hoạt trong các kênh sợi quang.
Độ nhạy máy thu: -24 dBm, giúp thu tín hiệu ổn định ngay cả khi tín hiệu yếu.
Quá tải máy thu: -3 dBm, đảm bảo an toàn cho module khi nhận tín hiệu cường độ cao.
Suy hao phản hồi: Đạt 12dB, giảm thiểu nhiễu phản xạ trong hệ thống quang.
LOS (Loss of Signal): Khả năng khẳng định tại -36 dBm và giải phóng ở -25 dBm, giúp phát hiện mất tín hiệu chính xác và nhanh chóng.

3. Điều kiện hoạt động:

Nhiệt độ hoạt động xung quanh từ 0°C đến +70°C, đảm bảo module hoạt động ổn định trong nhiều môi trường khắc nghiệt.
Điện áp cung cấp 3,3V, phù hợp với hầu hết các thiết bị mạng hiện nay.

Ứng dụng của Module quang WTPS-G34-40L-D 1310DFB

Module quang WINTOP WTPS-G34-40L-D được sử dụng rộng rãi trong các hệ thống:

Mạng truyền dẫn Gigabit Ethernet.
Kết nối mạng MAN/WAN cho doanh nghiệp, trung tâm dữ liệu.
Các hệ thống viễn thông yêu cầu truyền tải tín hiệu ở khoảng cách xa với độ ổn định cao.

Module quang WINTOP WTPS-G34-40L-D 1310DFB là giải pháp tối ưu cho các hệ thống truyền tải dữ liệu tốc độ cao và khoảng cách lớn. Với các thông số kỹ thuật vượt trội và khả năng tương thích cao, WTPS-G34-40L-D 1310DFB đáp ứng hoàn hảo nhu cầu mở rộng và nâng cấp hạ tầng mạng hiện đại. Xem thêm: https://vienthongxanh.vn/san-pham/module-quang-sfp-wintop-wtps-g45-80l-d/
