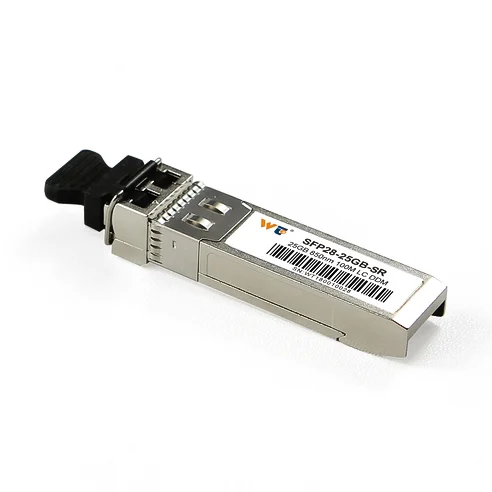

Module quang SFP28 WINTOP WT-SFP28-SR

Mã SP: WT-SFP28-SR

0 đánh giá

Xem ảnh sản phẩm

Xem thông số kỹ thuật

Đặc điểm quang học

Máy phát
Tham số	Biểu tượng	Tối thiểu	Đặc trưng	Tối đa	Đơn vị	Ghi chú
Bước sóng trung tâm	t	840	850	860	bước sóng
Công suất quang trung bình , 25GE	Trang trung bình	-6	–	2.4	dBm
Biên độ điều chế quang, 25GE	Ôi trời ơi	-3.2	–	–	dBm
OMA–TDP , 25 GE	TDP_OMA	– 4	–	–	dBm
Công suất đầu ra trung bình (Tắt tia laser)	P TẮT	–	–	-30	dBm
Độ rộng phổ (RMS)	σ		–	0,6	bước sóng
Tỷ lệ tuyệt chủng, 25GE	E R	2	–	–	dB
Hình phạt phát và phân tán	TDP	–	–	3. 13	dB	1
Dung sai suy hao phản hồi quang học	ORLT	–	–	11	dB
Máy nhận
Bước sóng trung tâm	r	840	850	860	bước sóng
Độ nhạy OMA căng thẳng, 25GE		–	–	-5.2	dBm
Độ nhạy OMA, 25GE @ 1 E-6	P _{SEN_OMA}	–	–	-1 0,2	dBm
Độ nhạy Rx trung bình, 25GE@1E-6	P _SEN	–	–	-10 . 3	dBm
Quá tải máy thu	P _IN-OL	2,5	–	–	dBm
Phản xạ	Tham khảo	–	–	– 12	dB
LOS khẳng định	LOS _A	-30	–	– 17	dBm
LOS Hủy khẳng định	LOS _D	–	–	-17	dBm
Độ trễ LOS	LOS _H	0,5	–	–	dB

Ghi chú:

Đo bằng mẫu thử nghiệm PRBS 2 ³¹ -1 @25,78125 Gb/giây.

Đặc điểm điện

	Bộ phát (Đầu vào mô-đun)
Tham số			Biểu tượng	Tối thiểu	Đặc trưng	Tối đa	Đơn vị	Ghi chú
Biên độ đầu vào dữ liệu khác biệt			V Ở , PP	100	–	900	mVpp
Trở kháng đầu vào khác biệt			Rin	–	100	–	Ω
Tx_ Lỗi		Hoạt động bình thường	VÍ DỤ	-0,3	–	0,4	V
Tx_ Lỗi		Lỗi Tx	V IH	2.4	–	VCC +0.3	V
Tx_Vô hiệu hóa		Hoạt động bình thường	VÍ DỤ	-0,3	–	0,8	V
Tx_Vô hiệu hóa		Vô hiệu hóa Laser	V IH	2.0	–	VCC +0.3	V
	Bộ thu (Đầu ra mô-đun)
Biên độ đầu ra dữ liệu khác biệt			V RA , PP	450	–	900	mVpp
Trở kháng đầu ra khác biệt			Lộ trình	–	100	–	Ω
Sự không khớp chấm dứt khác biệt				–	–	± 5	%
Thời gian tăng/giảm đầu ra, 20%~80%			T R	9. 5	–	–	p/s
Rx_LOS		Hoạt động bình thường	VOL	-0,3	–	0,4	V
Rx_LOS		Mất tín hiệu	V Ồ	2.4	–	VCC +0.3	V

Module quang SFP28 WINTOP WT-SFP28-SR

Item: Module quang SFP28 WINTOP WT-SFP28-SR
Rating: 5
Author: Cồ Thị Hoài Linh

Mã SP: WT-SFP28-SR

0 đánh giá

Hỗ trợ tốc độ truyền tải 25Gbps trên bước sóng 850nm, khoảng cách truyền lên đến 100m với cáp quang đa mode OM4.
Công suất quang trung bình từ -6 đến 2.4dBm, độ nhạy OMA đạt -10.3dBm, đảm bảo hiệu suất truyền dẫn tối ưu.
Chuẩn SFP28 form-factor, dễ dàng lắp đặt và tương thích với các thiết bị cổng SFP28.
Tích hợp tính năng vô hiệu hóa laser và phát hiện mất tín hiệu (Rx LOS), giúp tiết kiệm điện và bảo vệ hệ thống.
Phù hợp cho trung tâm dữ liệu, hệ thống mạng viễn thông và kết nối máy chủ tốc độ cao.

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

Module quang SFP28 WINTOP WT-SFP28-SR là giải pháp kết nối quang tốc độ cao, đáp ứng nhu cầu truyền dữ liệu với tốc độ 25Gbps trong các hệ thống mạng trung tâm dữ liệu, viễn thông và doanh nghiệp.

WT-SFP28-SR tuân thủ các tiêu chuẩn IEEE 802.3by và SFP28 MSA, đảm bảo khả năng tương thích cao, hiệu suất ổn định và tiết kiệm năng lượng.

Đặc điểm nổi bật của Module quang WT-SFP28-SR

1. Hiệu suất quang học mạnh mẽ

Bước sóng trung tâm: 850nm, phù hợp cho truyền dẫn ngắn trong phạm vi 100m trên cáp quang đa mode (OM4).
Công suất quang trung bình: Từ -6dBm đến 2.4dBm, đảm bảo chất lượng truyền dẫn ổn định.
Biên độ điều chế quang: Đạt mức -3.2dBm, giúp tối ưu hóa tín hiệu quang cho các ứng dụng tốc độ cao.
Tỷ lệ tuyệt chủng: ≥2dB, cải thiện khả năng phân biệt tín hiệu quang trong các môi trường truyền dẫn khác nhau.
Độ nhạy OMA: Đạt -10.3dBm ở tốc độ 25GE, giúp module hoạt động ổn định trong các điều kiện tín hiệu yếu.

2. Khả năng thu phát tín hiệu vượt trội

Module có độ nhạy OMA căng thẳng là -5.2dBm, đảm bảo khả năng thu tín hiệu trong điều kiện khắc nghiệt.
Quá tải máy thu đạt 2.5dBm, cho phép module hoạt động ổn định trong trường hợp công suất tín hiệu đầu vào cao.
Chế độ LOS khẳng định và hủy khẳng định: Giúp phát hiện mất tín hiệu và tự động chuyển đổi trạng thái hoạt động với độ chính xác cao.

3. Đặc tính điện tối ưu

Biên độ đầu vào dữ liệu khác biệt: 100mVpp đến 900mVpp, đảm bảo kết nối đầu vào ổn định và linh hoạt.
Biên độ đầu ra dữ liệu khác biệt: 450mVpp đến 900mVpp, cung cấp tín hiệu đầu ra chất lượng cao.
Thời gian tăng/giảm đầu ra chỉ 9.5ps, đáp ứng các yêu cầu khắt khe về tốc độ và độ trễ trong hệ thống mạng tốc độ cao.

4. Khả năng tiết kiệm năng lượng

Tích hợp tính năng Tx vô hiệu hóa laser và Rx LOS (mất tín hiệu), giúp tiết kiệm năng lượng và bảo vệ hệ thống trong các trường hợp tín hiệu không ổn định.
Công nghệ quang học RMS tiên tiến giúp giảm độ rộng phổ xuống còn 0.6nm, đảm bảo truyền tín hiệu chính xác và hiệu quả.

5. Khả năng tương thích và ứng dụng

WT-SFP28-SR tương thích với các thiết bị hỗ trợ cổng SFP28 và được thiết kế để hoạt động ổn định với tốc độ 25Gbps.
Ứng dụng lý tưởng trong các hệ thống trung tâm dữ liệu (Data Center), mạng viễn thông, hạ tầng Cloud và các hệ thống kết nối máy chủ tốc độ cao.

Ứng dụng phổ biến của Module quang WT-SFP28-SR

Kết nối máy chủ và switch trong các trung tâm dữ liệu tốc độ cao.
Hệ thống mạng lưu trữ (SAN) và mạng LAN tốc độ 25GE.
Ứng dụng trong các hệ thống truyền dẫn cáp quang nội bộ doanh nghiệp và viễn thông.

Module quang SFP28 WINTOP WT-SFP28-SR là sản phẩm tối ưu cho các hệ thống mạng tốc độ cao với khả năng truyền tải ổn định, hiệu suất vượt trội và tính năng tiết kiệm năng lượng. Với độ tương thích cao và công nghệ quang học tiên tiến, đây là lựa chọn hoàn hảo cho hạ tầng mạng hiện đại.
