Thông số kỹ thuật phần cứng

Cổng đồng

24 cổng RJ45 10/ 100/1000BASE-T tự động MDI/MDI-X

Giao diện kết hợp 10/100/1000Mbps/SFP

4 giao diện kết hợp TP và SFP chia sẻ 10/100/1000Mbps, SFP (Mini-GBIC) hỗ trợ DDM chế độ kép 100/1000Mbps, chia sẻ với Cổng-21 đến Cổng-24

Cổng cấp nguồn PoE

24 cổng với chức năng cấp nguồn PoE 802.3at/af với Cổng-1 đến Cổng-24

Bảng điều khiển

1 x cổng nối tiếp RJ45 (115200, 8, N, 1)

Nút reset

< 5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định của nhà máy

Quạt thông minh

Yêu cầu về nguồn điện

100~240V AC, 50/60Hz, 6,5A

Tiêu thụ điện năng (Tải đầy đủ)

521 watt/1777 BTU

Bảo vệ ESD

6KV một chiều

Kích thước (Rộng x Sâu x Cao)

440 x 300 x 44,5 mm, cao 1U

Cân nặng

4,2kg

Đèn báo

Hệ thống:
Nguồn (Xanh lục)
Cảnh báo:
QUẠT 1 (Đỏ), QUẠT 2 (Đỏ), QUẠT 3 (Đỏ), PWR (Đỏ)
Giao diện Ethernet PoE (Cổng 1 đến Cổng 24):
LNK/ACT (10/100/1000Mbps, Xanh lục), PoE-in-Use (Màu hổ phách)
Giao diện kết hợp SFP 100/1000Mbps (Cổng 21 đến Cổng 24):
1000 (Xanh lục), LNK/ACT (Màu hổ phách)

Chuyển đổi

Kiến trúc chuyển đổi

Lưu trữ và chuyển tiếp

Chuyển vải

48Gbps/không chặn

Thông lượng

35,7Mpps@64Byte

Bảng Địa Chỉ

8K mục nhập, tự động học địa chỉ nguồn và lão hóa

Bộ nhớ SDRAM

256Mbit

Tốc biến

64Mbyte

Kiểm soát lưu lượng

Khung tạm dừng IEEE 802.3x cho chế độ song công hoàn toàn
Áp suất ngược cho chế độ bán song công

Khung Jumbo

9K byte

Thông số kỹ thuật Power over Ethernet

Tiêu chuẩn PoE

Cấp nguồn qua Ethernet IEEE 802.3at/802.3af

Loại nguồn PoE

nhịp cuối

Đầu ra nguồn PoE

Mỗi cổng 54V DC, 590mA. Tối đa 36 watt

Phân công chân cắm nguồn

1/2(+), 3/6(-)

Ngân sách điện PoE

Công suất tối đa 440 watt ở 25 độ C
Công suất tối đa 380 watt ở 50 độ C

Khả năng PoE

PD @ 7 watt: 24 đơn vị

PD @ 15,4 watt: 24 đơn vị

PD @ 30,8 watt: 14 đơn vị

Quản lý PoE

Phát hiện thiết bị POE đang hoạt động

Đúng

Tái chế nguồn PoE

Có, lịch trình hàng ngày hoặc được xác định trước

Lịch trình PoE

4 hồ sơ lịch trình

Quản lý hệ thống PoE

Kiểm soát quản trị hệ thống PoE
Kiểm soát tổng ngân sách nguồn PoE
Tự động nhập nguồn và kiểm soát ngân sách
PoE Chế độ PoE Legacy
Báo động ngưỡng quá nhiệt
Báo động ngưỡng sử dụng PoE

Chức năng của lớp 3

Giao diện IP

Tối đa 8 giao diện VLAN

Bảng định tuyến

Tối đa 32 mục định tuyến

Giao thức định tuyến

Định tuyến tĩnh phần mềm IPv4
Định tuyến tĩnh phần mềm IPv6

Chức năng của lớp 2

Cấu hình cổng

Tắt/bật cổng
Tự động đàm phán 10/100/1000Mbps Lựa chọn chế độ song công hoàn toàn và bán song công
Tắt/bật Kiểm soát luồng

Trạng thái cổng

Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái kiểm soát luồng, trạng thái đàm phán tự động, trạng thái đường trung kế

Phản chiếu cổng

TX/RX/Cả hai
Màn hình nhiều-đến-1

Mạng LAN ảo

Đường hầm VLAN Q-in-Q dựa trên thẻ 802.1Q
VLAN riêng Edge (PVE)
VLAN dựa trên MAC VLAN
dựa trên
giao thức Dịch VLAN VLAN
thoại
MVR (Đăng ký VLAN đa hướng)
GVRP
Tối đa 4K nhóm VLAN, trong số 4094 ID VLAN

Liên kết tập hợp

IEEE 802.3ad LACP (trung kế tĩnh)
Hỗ trợ 12 nhóm trung kế với 4 cổng cho mỗi nhóm trung kế

Giao thức cây mở rộng

Giao thức cây mở rộng IEEE 802.1D
Giao thức cây mở rộng nhanh IEEE 802.1w
Giao thức cây mở rộng nhiều IEEE 802.1s

Chất lượng dịch vụ

Phân loại lưu lượng dựa trên, ưu tiên nghiêm ngặt và
ưu tiên 8 cấp WRR để chuyển mạch
– Số cổng
– Ưu tiên 802.1p
– Thẻ VLAN 802.1Q
– Trường DSCP/TOS trong gói IP

IGMP Snooping

IPv4 IGMP Snooping (v1/v2/v3)
Hỗ trợ chế độ IPv4 IGMP Querier Lên
đến 255 nhóm đa hướng

MLD rình mò

IPv6 MLD Snooping (v1/v2)
Hỗ trợ chế độ IPv6 MLD Querier Lên
đến 255 nhóm đa hướng

Kiểm soát băng thông

Kiểm soát băng thông trên mỗi cổng
Vào: 10Kbps~3276Mbps
Ra: 10Kbps~3276Mbps

Chức năng bảo mật

Danh sách điều khiển truy cập

ACL dựa trên IP/ACL dựa trên MAC
ACL dựa trên:
– Địa chỉ MAC
– Địa chỉ IP
– Ethertype
– Loại giao thức
– ID VLAN
– DSCP
– Ưu tiên 802.1p
Tối đa 256 mục nhập

Bảo vệ

Bảo mật cổng
Bảo vệ nguồn IP
Kiểm tra ARP động
Kiểm soát quyền hạn dòng lệnh dựa trên cấp độ người dùng

AAA

Máy khách RADIUS Máy
khách TACACS+

Kiểm soát truy cập mạng

Kiểm soát truy cập mạng dựa trên cổng IEEE 802.1x
Xác thực dựa trên MAC Xác thực
cục bộ/RADIUS

Chức năng quản lí

Giao diện quản lý cơ bản

Bảng điều khiển; Telnet; Trình duyệt web; SNMP v1, v2c

Giao diện quản lý an toàn

SSHv2, TLS v1.2, SNMP v3

Quản lý hệ thống

Nâng cấp chương trình cơ sở bằng giao thức HTTP thông qua mạng Ethernet
Tải lên/tải xuống cấu hình thông qua HTTP
Remote Syslog
Nhật ký hệ thống
Giao thức LLDP
NTP
PLANET Smart Discovery Utility

Quản lý sự kiện

Nhật ký hệ thống cục bộ Syslog từ xa
SMTP

ONVIF

Khám phá thiết bị ONVIF
Giám sát thiết bị ONVIF
Bản đồ tầng

MIB SNMP

RFC 1213 MIB-II
RFC 2863 IF-MIB
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2737 Entity MIB
RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9)
RFC 2618 RADIUS Client MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
Power over Ethernet MIB

Tiêu chuẩn phù hợp

Tuân thủ quy định

FCC Phần 15 Lớp A, CE

Tuân thủ tiêu chuẩn

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z 1000BASE-SX/LX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x kiểm soát luồng và áp suất ngược
IEEE 802.3ad cổng trunk với LACP
IEEE 802.1D Giao thức cây mở rộng
IEEE 802.1w Giao thức cây mở rộng nhanh
IEEE 802.1s Giao thức cây mở rộng nhiều
IEEE 802.1p Lớp dịch vụ
IEEE 802.1Q Đánh dấu VLAN
IEEE 802.1x Xác thực cổng Kiểm soát mạng
IEEE 802.1ab LLDP
IEEE 802.3af Cấp nguồn qua Ethernet
IEEE 802.3at Cấp nguồn qua Ethernet PLUS
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP phiên bản 1
RFC 2236 IGMP phiên bản 2
RFC 3376 IGMP phiên bản 3
RFC 2710 MLD phiên bản 1
RFC 3810 MLD phiên bản 2

Môi trường

Nhiệt độ hoạt động

Nhiệt độ: 0 ~ 50 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

Nhiệt độ lưu trữ

Nhiệt độ: -10 ~ 70 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

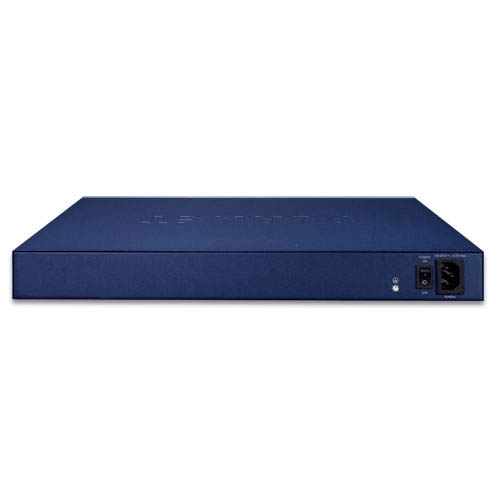

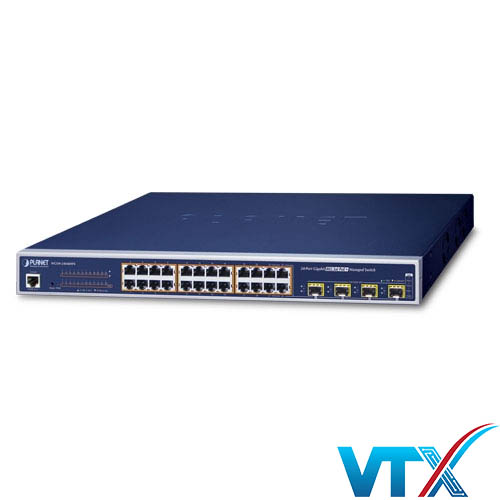

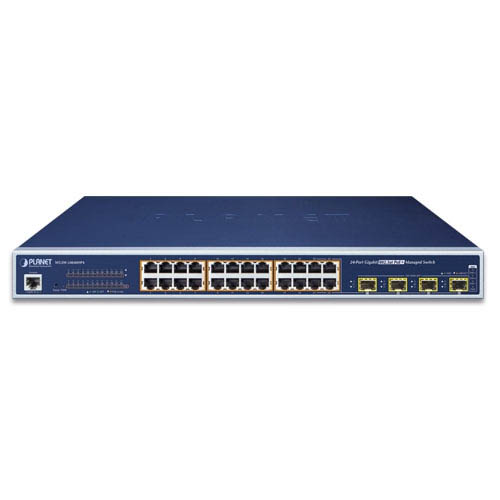

WGSW-24040HP4 – Switch quản lý L2 + 24-Port 10/100/1000Mbps 802.3at PoE+ 4 Port SFP

Mã SP: WGSW-24040HP4

0 đánh giá

Hỗ trợ giao thức IPv4 và IPv6, định tuyến tĩnh Layer 3
24 cổng PoE+ 802.3at với công suất 36 watt mỗi cổng, tổng ngân sách 440 watt
Bảo mật mạng nâng cao với SSHv2, TLS và SSL
Kiểm tra trạng thái thiết bị thông minh, tự động cấp lại nguồn PoE

Tài liệu tải xuống: Cataloge WGSW-24040HP4 – Switch quản lý L2 + 24-Port 101001000Mbps 802.3at PoE+ 4 Port SFP

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

PLANET WGSW-24040HP4 là một giải pháp switch quản lý PoE+ hoàn hảo cho các doanh nghiệp và tập đoàn nhỏ, cung cấp các tính năng mạnh mẽ về bảo mật, quản lý linh hoạt và hiệu suất cao.

PLANET WGSW-24040HP4 không chỉ hỗ trợ giao thức IPv4 mà còn hỗ trợ IPv6, đảm bảo tính linh hoạt và tương thích với các hệ thống mạng hiện đại. Định tuyến tĩnh Layer 3 cho phép quản lý hiệu quả và an toàn. Với 24 cổng 10/100/1000BASE-T, mỗi cổng với công suất 36W, với tổng nguồn điện lên tới 440 watt, WGSW-24040HP4 đảm bảo cung cấp điện năng mạnh mẽ cho các thiết bị PoE khác nhau, giúp tiết kiệm chi phí và đơn giản hóa việc triển khai.

WGSW-24040HP4 đi kèm với các tính năng bảo mật mạng tiên tiến như hỗ trợ giao thức SSHv2, TLS và SSL, giúp bảo vệ mạnh mẽ chống lại các mối đe dọa an ninh mạng. Switch này có thể được cấu hình để theo dõi trạng thái của các thiết bị được cấp nguồn (PD) theo thời gian thực thông qua hành động ping. Khi PD ngừng hoạt động và không phản hồi, WGSW-24040HP4 sẽ tự động cấp lại nguồn cho cổng PoE, đưa PD trở lại hoạt động, cải thiện độ tin cậy của mạng và giảm gánh nặng quản lý.

Với khả năng định tuyến VLAN IPv4/IPv6, WGSW-24040HP4 cho phép kết hợp các VLAN và địa chỉ IP khác nhau, giúp quản lý mạng đơn giản, linh hoạt và an toàn hơn. Tính năng này rất hữu ích cho các ứng dụng mạng phức tạp và yêu cầu bảo mật cao.

WGSW-24040HP4 có thể được lập trình cho các chức năng quản lý chuyển mạch nâng cao như tổng hợp liên kết cổng động, VLAN Q-in-Q, Giao thức cây mở rộng nhiều lớp (MSTP), QoS lớp 2/4, kiểm soát băng thông và theo dõi IGMP/MLD. Nó hỗ trợ 12 nhóm trunk, cho phép tối đa 4 cổng cho mỗi trunk và cũng hỗ trợ chuyển đổi dự phòng kết nối, đảm bảo hiệu suất và tính linh hoạt
