Kéo tín hiệu camera IP ở xa về trung tâm bằng cáp quang

1. Vì sao nên kéo tín hiệu camera IP bằng cáp quang?

Camera IP truyền hình ảnh dưới dạng dữ liệu mạng Ethernet. Khi khoảng cách từ camera đến trung tâm vượt quá giới hạn của tuyến cáp đồng Ethernet thông thường, việc sử dụng cáp quang làm đường truyền trung gian là phương án phù hợp.

Giải pháp này mang lại một số lợi ích thực tế:

• Truyền dẫn khoảng cách xa: Cáp quang có thể kết nối các tòa nhà, nhà xưởng, bãi xe hoặc chốt bảo vệ ở xa. Khoảng cách thực tế phụ thuộc vào loại sợi quang, module quang, tốc độ kết nối và ngân sách suy hao của tuyến.
• Hạn chế nhiễu điện từ: Sợi quang truyền tín hiệu bằng ánh sáng nên không bị nhiễu điện từ trực tiếp như cáp đồng. Đây là lợi thế khi đi cáp gần động cơ, máy móc công nghiệp hoặc đường điện công suất lớn.
• Hỗ trợ tập trung nhiều camera: Có thể bố trí switch tại từng khu vực, sau đó truyền dữ liệu từ nhiều camera về switch trung tâm thông qua đường uplink quang.
• Thuận tiện mở rộng hệ thống: Hạ tầng quang có thể phục vụ việc bổ sung camera hoặc các thiết bị mạng khác nếu dung lượng đường truyền và cấu hình switch đáp ứng.

Cần lưu ý rằng cáp quang chỉ đảm nhiệm truyền dữ liệu, không cấp nguồn PoE trực tiếp cho camera. Vì vậy, thiết kế phải có phương án cấp điện riêng hoặc sử dụng thiết bị PoE phù hợp ở đầu camera.

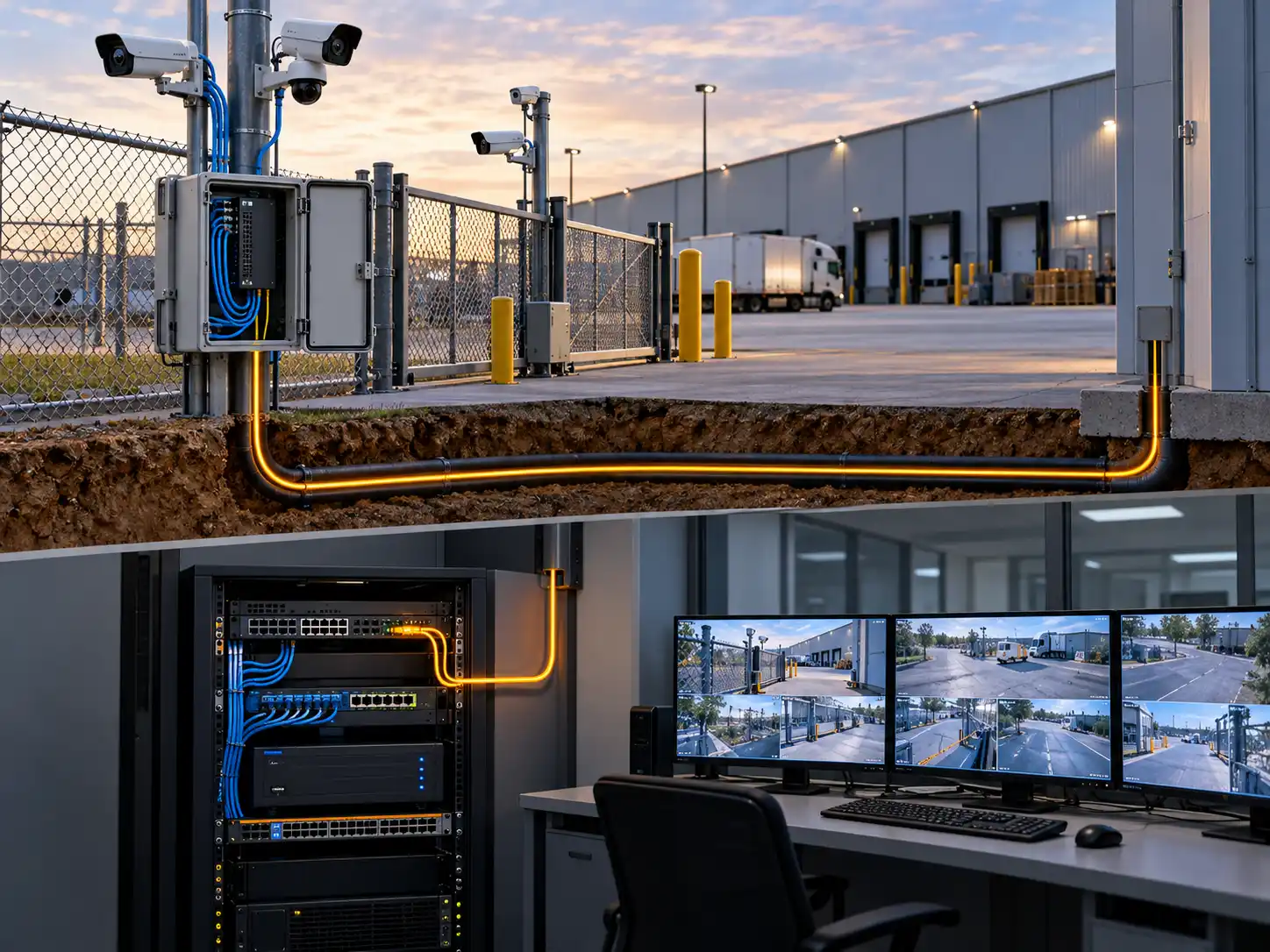

2. Sơ đồ kéo tín hiệu camera IP từ xa về trung tâm

Với hệ thống có một hoặc nhiều camera ở khu vực xa, mô hình kết nối phổ biến là chuyển tín hiệu Ethernet sang quang tại đầu truyền và chuyển ngược lại thành Ethernet tại đầu nhận.

Trong sơ đồ này, switch PoE tại khu vực camera vừa kết nối mạng vừa cấp nguồn cho các camera qua cáp Ethernet ngắn. Đường truyền quang đưa dữ liệu về trung tâm, nơi hệ thống NVR hoặc máy chủ nhận và lưu trữ hình ảnh.

Nếu chỉ có một camera ở xa, có thể sử dụng cặp bộ chuyển đổi quang điện Ethernet – quang. Nếu có nhiều camera tập trung tại một điểm, switch PoE có cổng SFP thường thuận tiện hơn vì có thể gom nhiều luồng dữ liệu trên cùng một đường uplink quang.

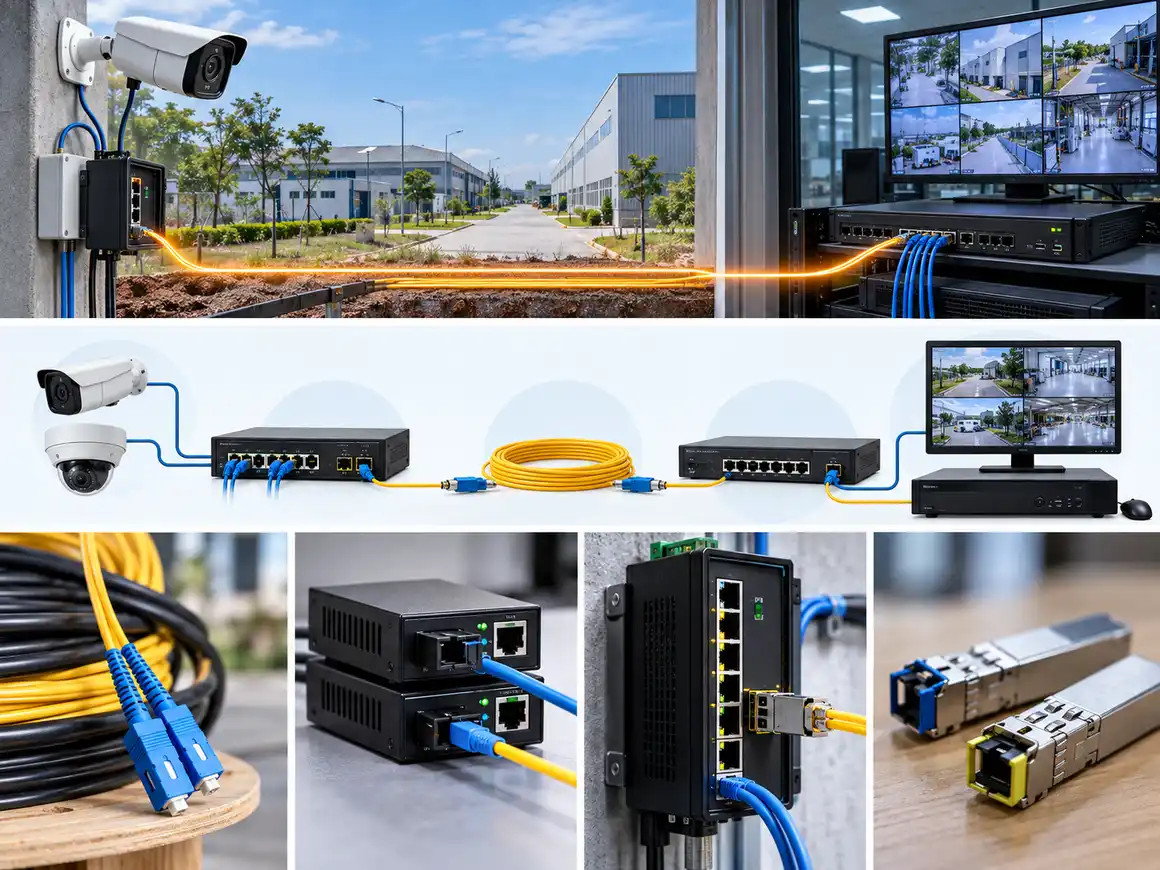

3. Các thiết bị cần có để truyền tín hiệu camera qua cáp quang

Cáp quang truyền dẫn

Cáp quang là môi trường truyền dữ liệu giữa khu vực camera và trung tâm. Với các tuyến kết nối giữa những tòa nhà, nhà xưởng hoặc vị trí ngoài trời, cần chọn loại cáp phù hợp với chiều dài tuyến, cách thức thi công và điều kiện môi trường.

Cáp quang single-mode thường phù hợp với tuyến truyền dẫn dài. Cáp multimode có thể đáp ứng các tuyến ngắn hơn khi thiết bị hai đầu hỗ trợ đúng loại sợi. Không nên lựa chọn chỉ dựa trên khoảng cách danh nghĩa mà bỏ qua thông số module quang và suy hao thực tế.

Bộ chuyển đổi quang điện

Bộ chuyển đổi quang điện, còn gọi là media converter, chuyển đổi tín hiệu Ethernet trên cáp đồng sang tín hiệu quang và ngược lại. Thiết bị này phù hợp khi switch hiện tại không có cổng quang hoặc hệ thống chỉ cần một vài kết nối từ xa.

Thông thường, một tuyến quang sử dụng thiết bị tương thích ở cả hai đầu. Khi chọn bộ chuyển đổi, cần kiểm tra tốc độ cổng Ethernet, chuẩn quang, loại đầu nối và khả năng tương thích với module hoặc sợi quang đang sử dụng.

Switch PoE có cổng quang SFP

Switch PoE tích hợp cổng quang là lựa chọn phù hợp cho khu vực có nhiều camera. Các cổng RJ45 PoE kết nối và cấp điện cho camera, trong khi cổng SFP dùng để truyền dữ liệu về switch trung tâm qua cáp quang.

Thiết bị cần có đủ số cổng mạng, tổng công suất PoE đáp ứng tải của camera và tốc độ uplink phù hợp với tổng lưu lượng dữ liệu. Với vị trí ngoài trời hoặc nhà xưởng có điều kiện vận hành khắc nghiệt, nên xem xét switch công nghiệp có dải nhiệt độ hoạt động và khả năng bảo vệ phù hợp.

Module quang và nguồn cấp điện

Module SFP phải tương thích với cổng thiết bị, tốc độ Ethernet, loại sợi quang, bước sóng và kiểu kết nối. Nếu sử dụng module quang hai sợi, cần kết nối đúng cặp phát – thu. Với module BiDi truyền hai chiều trên một sợi, hai đầu phải dùng cặp module có bước sóng tương thích.

Ngoài ra, cần chuẩn bị nguồn điện cho switch, bộ chuyển đổi và camera theo thiết kế. Cáp quang không thay thế được đường cấp nguồn điện cho thiết bị tại điểm xa.

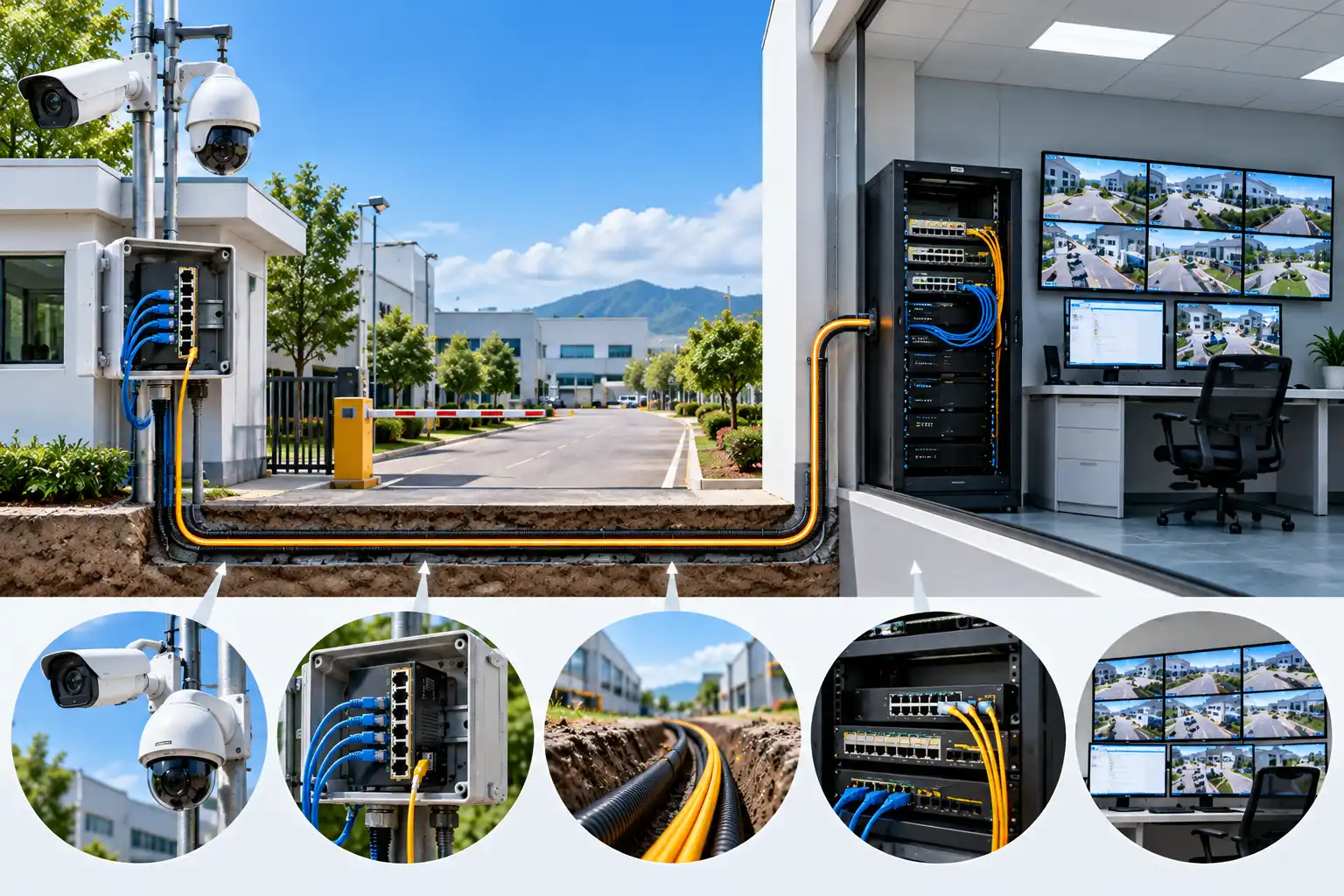

4. Cách triển khai kéo tín hiệu camera IP ở xa về trung tâm

1. Khảo sát vị trí và khoảng cách: Xác định vị trí lắp camera, tủ mạng khu vực, phòng điều khiển và tuyến đi cáp. Kiểm tra khả năng thi công cáp, điều kiện môi trường, nguồn điện tại hai đầu và nhu cầu mở rộng trong tương lai.
2. Chọn mô hình truyền dẫn: Với một camera, có thể dùng bộ chuyển đổi quang điện ở hai đầu. Với một cụm camera, nên cân nhắc switch PoE có uplink quang để giảm số lượng thiết bị và đơn giản hóa việc quản lý mạng.
3. Lựa chọn cáp và module quang: Đối chiếu chiều dài tuyến, loại sợi single-mode hoặc multimode, tốc độ truyền và thông số quang của thiết bị. Đảm bảo ngân sách suy hao của tuyến nằm trong giới hạn cho phép.
4. Thi công cáp quang: Lắp đặt cáp theo điều kiện tuyến thực tế, tuân thủ bán kính uốn và lực kéo cho phép của nhà sản xuất. Bảo vệ đầu nối khỏi bụi bẩn, tránh làm gãy hoặc uốn cong cáp quá mức.
5. Kết nối camera và thiết bị mạng: Kết nối camera vào cổng PoE hoặc nguồn cấp phù hợp. Kết nối hai đầu tuyến quang với thiết bị đã lựa chọn, sau đó cấu hình VLAN, địa chỉ IP và các thông số mạng cần thiết nếu hệ thống sử dụng phân chia mạng.
6. Kiểm tra và nghiệm thu: Xác nhận trạng thái liên kết quang, tốc độ kết nối, mức thu quang nếu thiết bị hỗ trợ, khả năng truy cập camera và chất lượng ghi hình trên NVR. Kiểm tra đồng thời tất cả camera khi hệ thống hoạt động ở tải dự kiến.

5. Những lưu ý để hệ thống camera truyền dẫn ổn định

Để tránh tình trạng camera mất kết nối, hình ảnh giật hoặc không xem được từ trung tâm, cần kiểm tra cả đường truyền, nguồn điện và cấu hình mạng thay vì chỉ đánh giá dựa trên đèn báo thiết bị.

• Tính toán băng thông: Tổng lưu lượng từ các camera phải nằm trong khả năng xử lý của switch, uplink quang, mạng trung tâm và NVR. Cần dự phòng dung lượng cho lưu lượng tăng khi camera hoạt động đồng thời hoặc sử dụng độ phân giải cao.
• Kiểm tra công suất PoE: Tổng công suất cấp cho camera không được vượt quá ngân sách PoE của switch. Cần tính đến mức tiêu thụ khi bật hồng ngoại, đèn trợ sáng, sưởi hoặc các chức năng bổ sung nếu có.
• Đồng bộ thông số quang: Kiểm tra tốc độ, bước sóng, loại sợi, đầu nối và giới hạn suy hao. Hai đầu phải tương thích; không nên ghép module chỉ vì cùng có hình dạng SFP.
• Phân tách mạng hợp lý: Có thể dùng VLAN hoặc các cơ chế phân vùng mạng phù hợp để tách hệ thống camera khỏi mạng người dùng. Việc truy cập từ xa cần được kiểm soát bằng tài khoản, quyền truy cập và cấu hình bảo mật thích hợp.
• Đảm bảo nguồn điện tại điểm xa: Tủ mạng ở khu vực camera cần có nguồn điện ổn định, thiết bị bảo vệ phù hợp và phương án dự phòng khi yêu cầu vận hành liên tục.
• Kiểm tra tuyến quang định kỳ: Theo dõi cảnh báo liên kết, tình trạng đầu nối và mức thu quang nếu có. Khi xảy ra lỗi, nên kiểm tra lần lượt nguồn điện, cáp Ethernet, thiết bị quang, tuyến cáp và cấu hình mạng để khoanh vùng nguyên nhân.

6. Nên chọn bộ chuyển đổi quang điện hay switch PoE quang?

Hai phương án đều có thể dùng để kéo tín hiệu camera IP về trung tâm. Lựa chọn phụ thuộc chủ yếu vào số lượng camera tại điểm xa, nhu cầu cấp nguồn và khả năng quản lý hệ thống.

• Chọn bộ chuyển đổi quang điện: Khi số lượng camera ít, đã có nguồn cấp riêng và cần bổ sung một đường truyền quang cho thiết bị mạng hiện hữu.
• Chọn switch PoE có cổng quang: Khi nhiều camera tập trung tại cùng một vị trí, cần cấp nguồn PoE tập trung và gom dữ liệu qua một đường uplink quang.
• Chọn switch công nghiệp: Khi thiết bị đặt tại nhà xưởng, trạm kỹ thuật hoặc khu vực ngoài trời có nhiệt độ và điều kiện vận hành khắc nghiệt, với điều kiện model đáp ứng yêu cầu môi trường thực tế.

Ví dụ: nếu một cổng bảo vệ có sáu camera IP, có thể lắp một switch PoE đủ cổng tại tủ kỹ thuật gần đó. Sáu camera kết nối bằng cáp mạng ngắn đến switch; switch truyền dữ liệu về phòng giám sát qua cổng quang. Phương án này giúp giảm số tuyến cáp đồng đường dài và thuận tiện quản lý tập trung.

Ngược lại, nếu chỉ có một camera ở vị trí xa và đã có nguồn điện tại chỗ, cặp bộ chuyển đổi quang điện tương thích có thể là giải pháp đơn giản hơn. Dù chọn phương án nào, cần tính toán băng thông, công suất cấp nguồn và khả năng bảo trì trước khi thi công.

Kết luận

Kéo tín hiệu camera IP ở xa về trung tâm bằng cáp quang là giải pháp phù hợp cho hệ thống giám sát tại nhà xưởng, khu công nghiệp, bãi xe, khuôn viên rộng và các công trình có nhiều điểm camera phân tán. Việc lựa chọn cáp quang, module SFP, bộ chuyển đổi quang điện hoặc switch PoE có cổng quang cần dựa trên khoảng cách, số lượng camera, tốc độ truyền dẫn và điều kiện cấp nguồn tại điểm lắp đặt.

Một phương án được thiết kế đúng ngay từ đầu sẽ giúp hệ thống truyền hình ảnh ổn định, dễ mở rộng và thuận tiện bảo trì. Trước khi triển khai, nên khảo sát tuyến cáp và kiểm tra tính tương thích của toàn bộ thiết bị để hạn chế lỗi phát sinh khi vận hành.
