Nguồn tổ ong là gì? Công dụng và các thông số cần phải nắm được

Nguồn tổ ong được sử dụng trong hệ thống camera, đèn LED và tủ điều khiển để cấp điện một chiều cho thiết bị. Để chọn đúng bộ nguồn, người dùng cần hiểu chức năng và các thông số về điện áp, dòng điện, công suất cũng như điều kiện vận hành.

Nguồn tổ ong là gì?

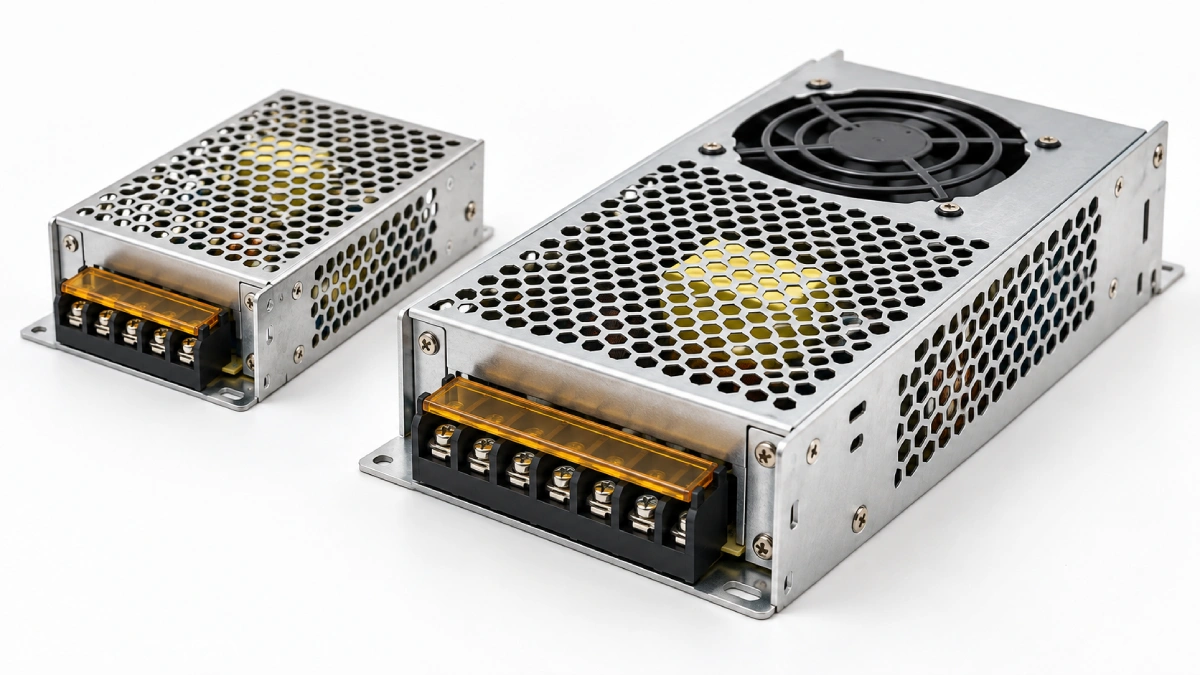

Nguồn tổ ong là bộ nguồn xung AC-DC có vỏ kim loại đục lỗ thông gió, dùng để chuyển đổi điện xoay chiều thành điện một chiều cấp cho thiết bị. Các phiên bản phổ biến có điện áp đầu ra 5 V, 12 V, 24 V hoặc 48 V DC. Tên gọi “tổ ong” xuất phát từ hình dạng các lỗ thông gió trên vỏ nguồn trông giống như tổ ong.

Về nguyên lý, bộ nguồn tổ ong điều chỉnh điện xoay chiều AC đầu vào, chuyển mạch ở tần số cao rồi biến đổi điện áp qua biến áp xung. Điện ở phía đầu ra được chỉnh lưu và lọc để tạo nguồn điện một chiều DC.

Nguồn tổ ong có thể tản nhiệt bằng đối lưu tự nhiên hoặc sử dụng quạt, tùy công suất và thiết kế của từng mẫu.

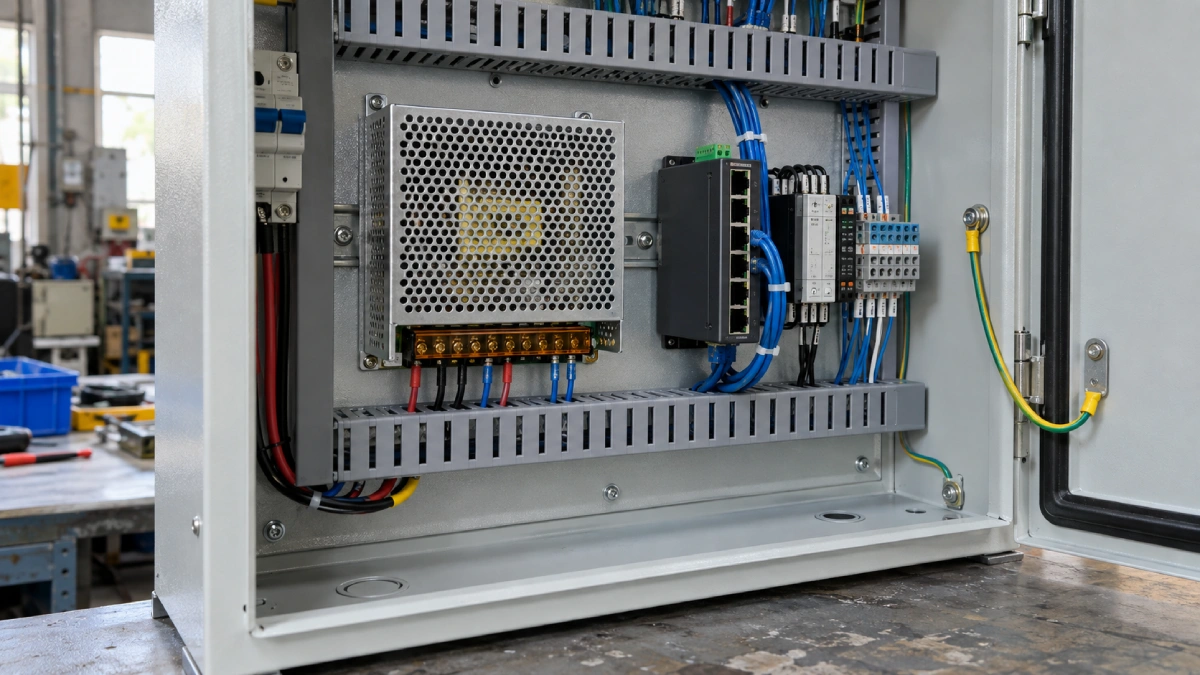

Công dụng của nguồn tổ ong

Nguồn tổ ong cung cấp điện DC có điện áp phù hợp cho thiết bị và duy trì điện áp này khi điện lưới hoặc tải thay đổi trong phạm vi cho phép. Một bộ nguồn cũng có thể cấp điện cho nhiều thiết bị cùng điện áp, với điều kiện tổng tải nằm trong khả năng đáp ứng của nguồn.

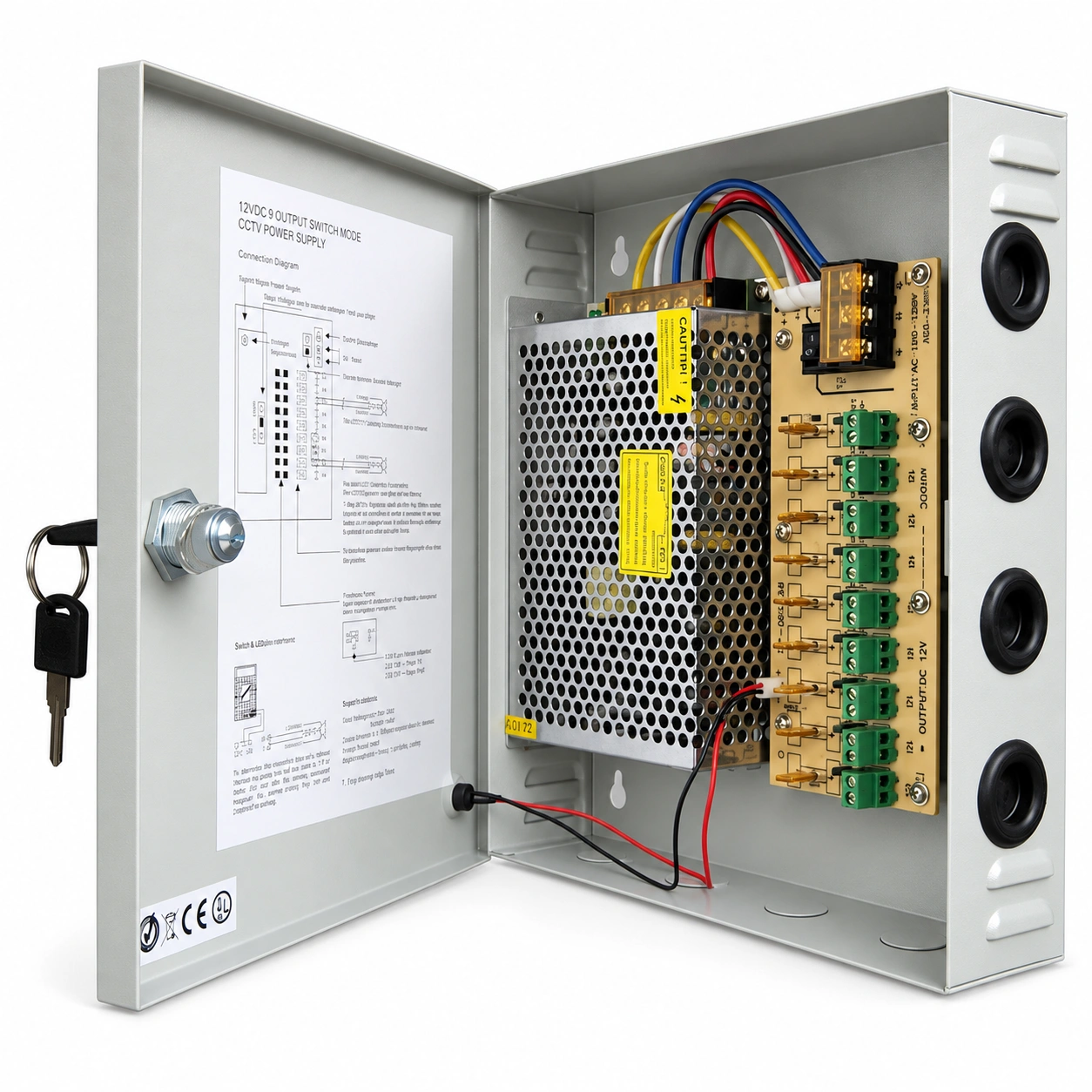

Do đó, người ta thường sử dụng nguồn tổ ong cho đèn LED, biển quảng cáo, camera, hệ thống giám sát ra vào, tủ điều khiển, tự động hóa, một số thiết bị mạng. Cụ thể:

Lưu ý khi sử dụng nguồn tổ ong cho đèn LED,ta cần xác định tải sử dụng nguồn điện áp không đổi hay dòng điện không đổi. Nguồn tổ ong điện áp không đổi chỉ phù hợp với loại tải tương ứng; đèn LED yêu cầu dòng điện không đổi cần driver phù hợp.

Các thông số quan trọng cần biết khi mua nguồn tổ ong

Bộ nguồn tổ ong thường in sẵn các chỉ số quan trọng cần thiết lên trên thân vỏ để người sử dụng và lắp đặt dễ dàng quan sát và nắm được thông tin. Trong đó:

1. Điện áp và tần số đầu vào

Chỉ số điện áp đầu vào rất quan trọng với nguồn tổ ong, thường ghi là Input, cho biết dải điện áp mà bộ nguồn có thể tiếp nhận. Có mẫu nguồn hỗ trợ dải điện đầu vào rộng như 85–264 V AC; có mẫu nguồn sử dụng công tắc chọn 115/230 V. Khi mua và sử dụng ta cần kiểm tra cả dải điện áp và tần số đầu vào trên nhãn hoặc datasheet.

Với nguồn có công tắc chọn điện áp, phải đặt đúng vị trí tương ứng với điện lưới trước khi cấp điện. Việc kiểm tra và thay đổi vị trí công tắc phải thực hiện khi đã ngắt nguồn.

2. Điện áp đầu ra

Điện áp đầu ra, thường ghi là Output hoặc DC Voltage, phải phù hợp với thông số cấp nguồn của thiết bị. Ví dụ, thiết bị chỉ chấp nhận 12 V DC cần dùng nguồn 12 V DC, không được thay bằng nguồn 24 V DC dù công suất bằng nhau.

Một số nguồn có biến trở V-ADJ để tinh chỉnh điện áp trong dải cho phép. Khi chọn loại này, cần kiểm tra dải điều chỉnh và giới hạn điện áp của tải; V-ADJ không có chức năng chuyển đổi tùy ý giữa các mức điện áp.

3. Dòng điện định mức và công suất đầu ra

Dòng điện định mức, tính bằng ampe (A), thể hiện khả năng cấp dòng liên tục của nguồn trong điều kiện nhà sản xuất quy định. Với nguồn điện áp không đổi, thiết bị tiêu thụ dòng điện theo nhu cầu hoạt động; thông số 10 A không có nghĩa dòng điện qua tải luôn bằng 10 A.

Công suất đầu ra DC được tính theo công thức:

P = U × I

Trong đó, P là công suất (W), U là điện áp (V) và I là dòng điện (A). Ví dụ, nguồn 12 V – 10 A có công suất đầu ra định mức là 12×10 = 120 W nếu các thông số này được nhà sản xuất công bố cho cùng điều kiện vận hành.

Khi chọn nguồn, cần tính tổng tải hoạt động đồng thời và chừa công suất dự phòng. Thông thường, ta nên chọn nguồn có công suất định mức cao hơn khoảng 30% so với nhu cầu thực tế.

Ví dụ, hệ thống 12 V có tổng tải tối đa 96 W tương đương 8 A. Nếu dự phòng 30%, công suất cần chọn khoảng 124,8 W; có thể xem xét nguồn 12 V – 12,5 A, tương đương 150 W.

Đối với tải có dòng khởi động lớn, cần kiểm tra khả năng đáp ứng dòng tức thời của nguồn. Chỉ tính công suất khi thiết bị đã chạy ổn định có thể dẫn đến tình trạng nguồn đủ tải nhưng hệ thống không khởi động được.

4. Sai số điện áp, độ gợn và nhiễu đầu ra

Sai số điện áp cho biết mức chênh lệch so với điện áp danh định. Các thông số ổn định theo điện lưới và theo tải cho biết điện áp đầu ra thay đổi thế nào khi đầu vào hoặc tải thay đổi.

Độ gợn và nhiễu đầu ra, thường ghi là Ripple & Noise, biểu thị thành phần dao động còn lại trên điện áp DC, thường tính bằng mV đỉnh–đỉnh (mVp-p). Khi so sánh, cần đối chiếu cùng điều kiện đo và yêu cầu của thiết bị sử dụng.

5. Hiệu suất chuyển đổi

Hiệu suất là tỷ lệ giữa công suất đầu ra và công suất điện thực tiêu thụ ở đầu vào. Hiệu suất cao giúp giảm tổn hao và lượng nhiệt phát sinh khi cấp cùng một tải. Giá trị này thay đổi theo mức tải và điện áp đầu vào.

Ví dụ, khi cấp tải 100 W với hiệu suất 90%, nguồn tiêu thụ khoảng 111 W; phần tổn hao khoảng 11 W chủ yếu chuyển thành nhiệt.

6. Nhiệt độ làm việc và phương pháp tản nhiệt

Cần kiểm tra dải nhiệt độ làm việc và đường cong giảm tải, thường ghi là Derating Curve. Dải nhiệt độ hoạt động không đồng nghĩa nguồn được phép chạy đủ công suất định mức ở mọi nhiệt độ trong dải đó.

Với nguồn có quạt, cần chừa đường lưu thông không khí và tính đến việc bảo dưỡng quạt. Với nguồn tản nhiệt tự nhiên, vị trí lắp đặt phải đủ thông thoáng. Nguồn tổ ong vỏ đục lỗ thông thường cần được bảo vệ khỏi nước và môi trường ẩm; khả năng chống bụi, chống nước phải căn cứ vào thông số công bố.

7. Chức năng bảo vệ

Các chức năng trên nguồn tổ ong cần kiểm tra gồm:

• Bảo vệ ngắn mạch: hạn chế tác động khi đầu ra bị chập.
• Bảo vệ quá tải hoặc quá dòng: tác động khi tải vượt ngưỡng thiết kế.
• Bảo vệ quá áp: tác động khi điện áp đầu ra vượt ngưỡng bảo vệ.
• Bảo vệ quá nhiệt: tác động khi nhiệt độ bên trong vượt giới hạn.

Từng mẫu nguồn tổ ong có thể khác nhau về chức năng, ngưỡng tác động và cách phục hồi sau sự cố.

8. Kích thước và yêu cầu lắp đặt

Kích thước nguồn tổ ong phải phù hợp với không gian lắp đặt, đồng thời có đủ khoảng trống cho đầu nối và tản nhiệt. Cần kiểm tra vị trí bắt vít, giới hạn tiết diện dây của cầu đấu và yêu cầu nối đất bảo vệ đối với nguồn có đầu cực PE/FG.

Nếu dây cấp điện DC dài, phải tính thêm sụt áp trên đường dây. Nguồn có điện áp đúng tại đầu ra vẫn có thể khiến thiết bị hoạt động không ổn định nếu điện áp đến tải thấp hơn mức cho phép.
