NRZ (Non-Return-to-Zero) là gì? Giải thích chi tiết và ứng dụng

1. NRZ là gì?

NRZ (Non-Return-to-Zero) là một phương pháp mã hóa dữ liệu số trong đó các trạng thái nhị phân (0 và 1) được biểu diễn bằng hai mức điện áp không đổi. Trong phương pháp này, không có sự chuyển đổi tín hiệu về mức trung tính giữa các bit liên tiếp, giúp tăng hiệu quả sử dụng băng thông.

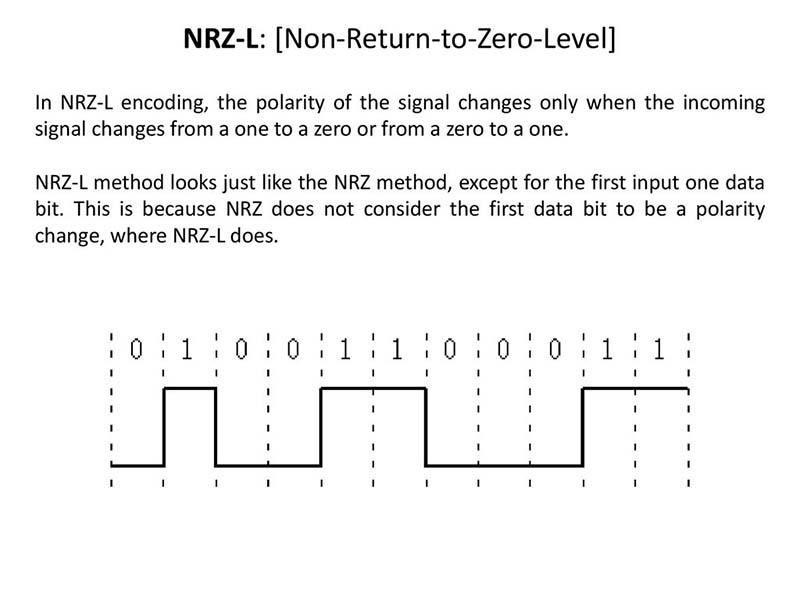

NRZ (Non-Return-to-Zero)

2. Sự khác biệt giữa NRZ và RZ

Cả NRZ và RZ (Return-to-Zero) đều là các kỹ thuật mã hóa luồng bit trong viễn thông và truy n dữ liệu. Tuy nhiên, có một số điểm khác biệt quan trọng:

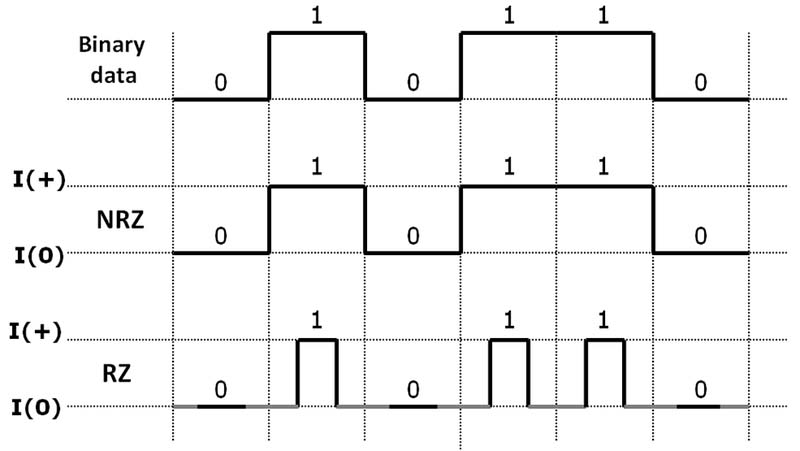

Sự khác biệt giữa NRZ và RZ

  • NRZ: Sử dụng hai mức điện áp (cao và thấp) để biểu diễn logic 1 và 0 mà không có trạng thái trung tính.
  • RZ: Tín hiệu quay về mức 0 V giữa các bit dữ liệu, tức là có ba trạng thái hợp lệ (cao, thấp và trung tính).

Lợi ích của RZ so với NRZ:

  • Tự đồng bộ hóa tín hiệu, nhờ đó không cần gửi thêm xung nhịp.
  • Tín hiệu ít bị méo hơn, giúp tăng độ chính xác khi truyền dữ liệu.

Lợi ích của NRZ so với RZ:

  • Sử dụng băng thông hiệu quả hơn, phù hợp với truyền dữ liệu tốc độ cao.
  • Ít thay đổi tín hiệu, giúp tiết kiệm năng lượng truyền tải.

3. Nguyên lý hoạt động của NRZ

Trong mã hóa NRZ, chỉ có hai mức điện áp:

  • Một mức đại diện cho logic 0.
  • Một mức đại diện cho logic 1.

Thông thường:

  • Điện áp dương biểu diễn số 1.
  • Điện áp âm biểu diễn số 0.

Mỗi bit dữ liệu sẽ duy trì trạng thái điện áp của nó trong toàn bộ chu kỳ xung nhịp mà không có sự thay đổi. Điều này giúp đơn giản hóa việc phát hiện tín hiệu, nhưng cũng có thể gây ra một số vấn đề về đồng bộ hóa.

4. NRZ logic dương và NRZ logic âm

NRZ logic dương

  • Logic 0 = +0.5V
  • Logic 1 = +5.0V

hoặc

  • Logic 0 = -3.0V
  • Logic 1 = 0.0V

NRZ logic âm

  • Logic 0 = +5.0V
  • Logic 1 = +0.5V

hoặc

  • Logic 0 = 0.0V
  • Logic 1 = -3.0V

5. Ưu điểm và nhược điểm của NRZ

Ưu điểm

  • Đơn giản và dễ triển khai: Chỉ cần hai mức điện áp, không cần mạch phức tạp.
  • Hiệu quả băng thông cao: Do ít thay đổi tín hiệu.
  • Tín hiệu ít bị suy hao trên khoảng cách dài: Giúp duy trì chất lượng dữ liệu tốt hơn.

Nhược điểm

  • Khả năng mất đồng bộ tín hiệu cao: Khi có chuỗi dài các số 0 hoặc 1 liên tục, bộ thu có thể mất đồng bộ.
  • Không tự đồng bộ hóa: Cần thêm tín hiệu đồng bộ để giải mã chính xác.
  • Dễ bị méo tín hiệu: Các thành phần tần số thấp có thể làm suy giảm chất lượng tín hiệu.

6. Ứng dụng của NRZ

NRZ được sử dụng phổ biến trong các hệ thống truyền thông số, đặc biệt là trong các ứng dụng yêu cầu tốc độ cao. Một số ứng dụng chính bao gồm:

NRZ được sử dụng phổ biến trong các hệ thống truyền thông số

  • Mạng cục bộ (LAN) và trung tâm dữ liệu.
  • Truyền dữ liệu tốc độ cao (200/400 Gigabit Ethernet).
  • Lưu trữ dữ liệu trong ổ cứng.
  • Truyền tải tín hiệu video, âm thanh số.
  • Giao tiếp trong hệ thống công nghiệp.
  • Truyền dữ liệu trong hệ thống vệ tinh.

7. So sánh NRZ và PAM-4

NRZ còn được gọi là PAM-2 (Pulse Amplitude Modulation 2-Level) do chỉ sử dụng hai mức điện áp để biểu diễn dữ liệu. Tuy nhiên, với nhu cầu truyền dữ liệu cao hơn, PAM-4 (Pulse Amplitude Modulation 4-Level) ra đời với khả năng truyền hai bit trên mỗi chu kỳ xung nhịp, giúp tăng gấp đôi hiệu suất dữ liệu so với NRZ.

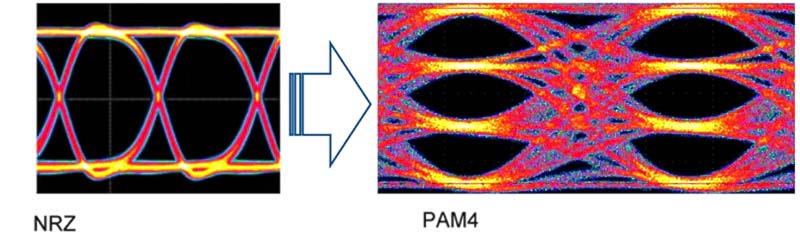

So sánh NRZ và PAM-4

So sánh tốc độ truyền dữ liệu:

  • NRZ: 1 bit / chu kỳ xung nhịp.
  • PAM-4: 2 bit / chu kỳ xung nhịp.

PAM-4 giúp giảm mất tín hiệu và tận dụng tốt hơn kênh truyền mà không cần tăng tốc độ truyền.

NRZ là một phương pháp mã hóa dữ liệu đơn giản nhưng hiệu quả, đặc biệt phù hợp với truyền dữ liệu tốc độ cao. Tuy nhiên, do không có khả năng tự đồng bộ hóa, NRZ có thể gây ra mất đồng bộ tín hiệu trong các hệ thống truyền thông. Với sự phát triển của công nghệ, PAM-4  đang dần th  ay thế NRZ trong một số ứng dụng yêu cầu băng thông cao hơn.
