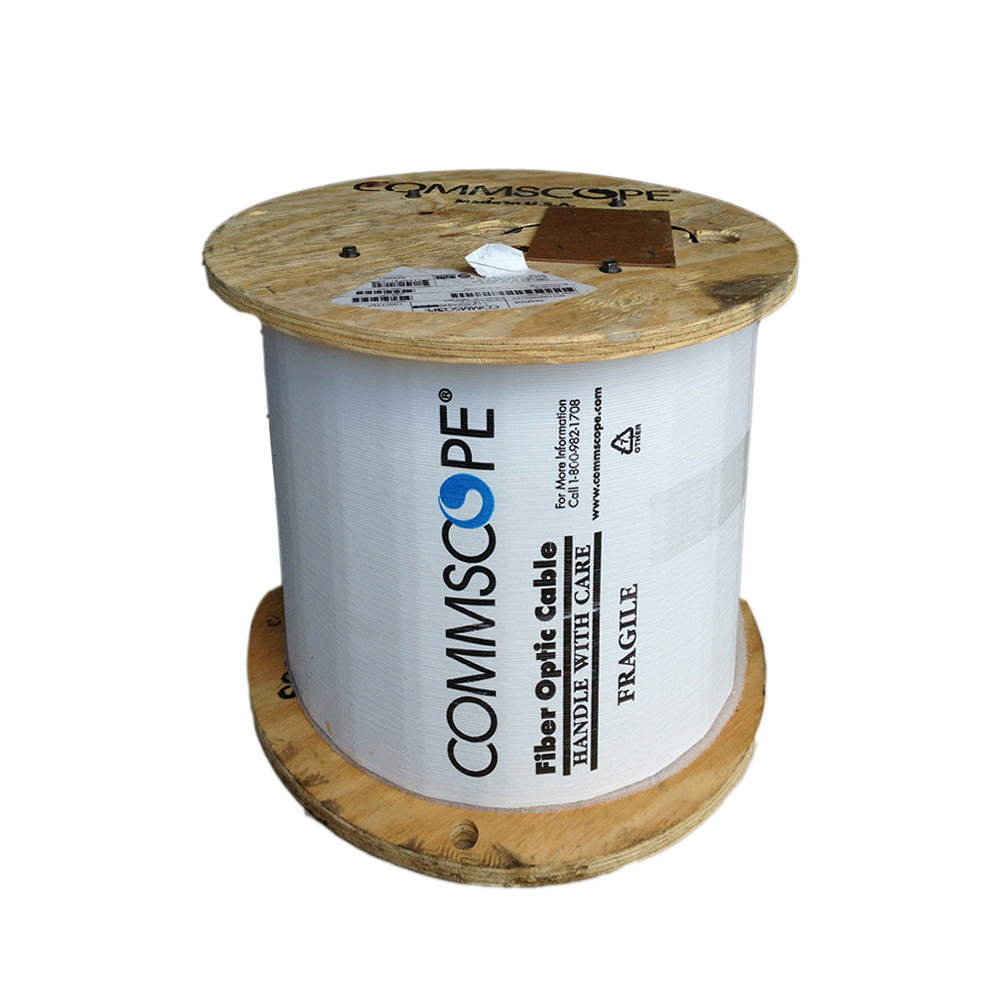

Cáp quang Commscope OM3 8FO Indoor PN: 760031674

Viễn Thông Xanh xin gửi tới quý khách hàng sản phẩm cáp quang Commscope Indoor OM3 8FO PN: 760031674 với các thông tin sản phẩm chi tiết sau:

Cáp quang Commscope OM3 8FO Indoor PN: 760031674

1. Giới thiệu cáp quang Commscope OM3 8FO trong nhà

Vài năm trở lại đây, sau khi hoàn tất quá trình mua lại thương hiệu AMP Netconnect thì Commscope đã trở thành gã khổng lồ trong lĩnh vực cung cấp vật tư, thiết bị cũng như giải pháp viễn thông trên thế giới.

Các sản phẩm của Commscope như cáp mạng, cáp quang hay thiết bị –  phụ kiện mạng đã có mặt tại gần như tất cả các quốc gia, vùng lãnh thổ trên thế giới.

Cáp quang Multimode là loại cáp có sợi quang to hơn và cho phép nhiều tín hiệu đi vào với nhiều góc và bước sóng hoạt động khác nhau. Trong cáp quang Multimode người ta chia nhỏ thành các loại cáp quang OM1, OM2, OM3, OM4 do sự khác nhau về đường kính lõi, nguồn tín hiệu quang và độ rộng băng thông.

Cáp quang Commscope Indoor OM3 48FO PN: 760031674 có sợi quang chuẩn OM3 với đường kính lõi G50/125, nguồn quang VSCEL và độ rộng băng thông lên tới 2000MHz*km.

2. Thông số đặc tính chung của cáp quang OM3

Cáp quang OM3 có sợi quang với các tiêu chuẩn sau:

Tiêu chí	Cáp quang OM3
Đường kính	50/125µm
Màu áo khoác	Màu Aqua
Nguồn quang học	VSCEL
Băng thông	– 2000MHz*km – Có đường kính lõi sợi quang 50 μm. – Sử dụng phương pháp đo Effective Modal Bandwidth (EMB) cùng nguồn phát laser. – Đạt băng lên đến 2000 MHz.km, giúp hỗ trợ ứng dụng 10 GE.
Khoảng cách truyền tải	– Fast Ethernet: 2000m – 10GbE: 300m – 40GbE: 100m – 100GbE: 70m
Độ suy hao	– Tổng suy hao toàn tuyến tối đa là 1.9 dB.
Tốc độ truyền dẫn	– Tốc độ tối thiểu: 40 Gbps40 Gbps – Tốc độ tối đa: 100Gbps
Ứng dụng	Thường ứng dụng mạng riêng

3. Mô tả Cáp quang CommScope Indoor 8FO OM3

Các loại cáp quang Commscope trong nhà đều có những đặc điểm cơ bản và bắt buộc của các loại dây cáp quang chất lượng cao:

– Khả năng chịu được lực tốt

– Công nghệ đệm lỏng giúp bảo vệ sợi quang bên trong.

– Ống đệm có chứa sợi quang được bện theo phương pháp SZ chung quanh phần tử chịu lực trung tâm (bện 2 lớp)

– Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm được điền đầy bằng một hợp chất đặc biệt chống sự thâm nhập của nước.

– Tiêu chuẩn sợi cáp quang multimode: ITU-T G.652D, G.655.

– Chuẩn OM3 với khoảng cách truyền đạt được 100m và đạt tiêu chuẩn Enthernet 40G và 100G thì tổng suy hao toàn tuyến tối đa là 1,9dB

Cáp quang commscope indoor được thiết kế với vật liệu khô hoàn toàn,phi kiem loại nên có đường kính nhỏ gọn và rất nhẹ, dễ dàng khi lắp đặt, xử lý và vận chuyển. Giảm thiểu tải trọng trên cột vì có đường kính nhỏ và nhẹ với cường độ chịu lực cao dựa vào các sợi tổng hợp chịu lực.

4.  Cấu tạo cáp quang Commscope OM3 48FO Indoor

Cấu tạo của cáp gồm những phần chính sau:

– Thành phần chịu lực trung tâm: nằm ở trung tâm sợi cáp đóng vai trò chịu lực kéo căng, uống cong chính cho sợi cáp

– Sợi quang: các sợi quang được đặt trong ống lỏng riêng được làm đầy bằng chất độn. Sợi quang được nhóm lại thành từng nhóm. Các nhóm này đều có sợi chịu lực trung tâm riêng (nhưng nhỏ hơn) và được bọc bên lớp bện chống cơ học và chống thấm. Ngoài cùng được bọc bởi lớp nhựa lSZH.

– Lớp bảo vệ chống thấm: lớp bao bọc ngoài các nhóm sợi quang có tác dụng ngăn cản sự thâm nhập của nước và hơi ẩm.

– Áo khoác LSZH: nằm ngoài cùng sợi cáp có tác dụng chống cháy.

Thông số kỹ thuật Cáp quang CommScope Indoor 8FO

1. Thông tin sản phẩm

Tính khả dụng trong khu vực	Châu Á | Úc / New Zealand | EMEA | Châu Mỹ La Tinh | Bắc Mỹ
Danh mục đầu tư	CommScope®
Loại sản phẩm	Cáp quang trong nhà / ngoài trời

2. Thông số kỹ thuật chung

Loại cáp	Phân bổ
Loại xây dựng	Không bọc thép
Loại sợi, số lượng	8
Sợi trên mỗi Tiểu đơn vị, số lượng	1
Màu áo khoác	Đen
Loại đơn vị con	Không có gel
Đơn vị con, số lượng	8
Tổng số sợi	8

3. Thông số Kích thước

Ống đệm / Đường kính tiểu đơn vị	7,2 mm | 0,283 trong
Đường kính trên áo khoác	19,5 mm | 0,768 in

4. Thông số kỹ thuật cơ

Bán kính uốn cong tối thiểu, đã tải	292 mm | 11,496 trong
Bán kính uốn cong tối thiểu, không tải	195 mm | 7.677 in
Tải trọng kéo, dài hạn, tối đa	1068 N | 240.096 lbf
Tải trọng kéo, ngắn hạn, tối đa	3560 N | 800,32 lbf
Nén	22 N / mm | 125,623 lb / in
Phương pháp kiểm tra nén	FOTP-41 | IEC 60794-1 E3
Uốn cong	100 chu kỳ
Phương pháp kiểm tra linh hoạt	FOTP-104 | IEC 60794-1 E6
Va chạm	5,88 Nm | 52.042 trong lb
Phương pháp kiểm tra tác động	FOTP-25 | IEC 60794-1 E4
Sự căng thẳng	Xem tải trọng kéo dài hạn và ngắn hạn
Phương pháp thử độ căng	FOTP-33 | IEC 60794-1 E1
Xoắn	10 chu kỳ
Phương pháp thử nghiệm xoắn	FOTP-85 | IEC 60794-1 E7
Tăng theo chiều dọc, tối đa	354 m | 1161,417 ft

5. Thông số kỹ thuật môi trường

Nhiệt độ cài đặt	-30 ° C đến +60 ° C (-22 ° F đến +140 ° F)
Nhiệt độ hoạt động	-40 ° C đến +70 ° C (-40 ° F đến +158 ° F)
Nhiệt độ bảo quản	-40 ° C đến +75 ° C (-40 ° F đến +167 ° F)
Tiêu chuẩn kiểm định cáp	ANSI / ICEA S-104-696 | EN 187105 | Telcordia GR-20 (thấm nước) | Telcordia GR-409
EN50575 CPR Cable EuroClass Fire Performance	Cca
EN50575 CPR Cable EuroClass Smoke Rating	s1b
EN50575 CPR Cáp EuroClass Xếp hạng giọt	d1
EN50575 CPR Cáp EuroClass Đánh giá độ axit	a2
Môi trường không gian	Low Smoke Zero Halogen (LSZH) | Ống đứng
Danh sách thử nghiệm ngọn lửa	NEC OFNR-ST1 (ETL) và c (ETL)
Phương pháp thử ngọn lửa	IEC 60332-3 | IEC 60754-2 | IEC 61034-2 | IEEE 383 | UL 1666 | UL 1685
Khả năng chống tia cực tím của áo khoác	UV ổn định
Thẩm thấu nước	24 giờ



Quý khách có thể tham khảo thêm cataloge của sản phẩm: Cáp quang CommScope Indoor 8FO OM3 P/N: 760031674
