Mô tả sản phẩm

Viễn Thông Xanh xin gửi tới quý khách hàng sản phẩm cáp quang luồn cống phi kim loại 96FO với các thông tin sản phẩm chi tiết sau:

Cáp quang luồn cống phi kim loại 96FO | 96 core

1. Giới thiệu chung:

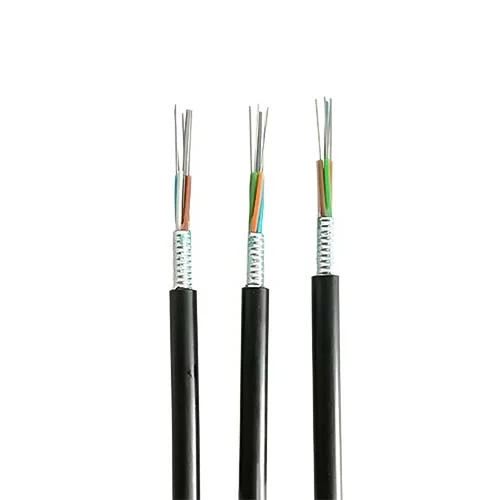

Cáp quang luồn cống phi kim loại 96FO

Cáp quang luồn cống phi kim loại 96FO
Cáp quang luồn cống phi kim loại 96FO

Cáp quang luồn cống là loại cáp phổ biến trên thị trường, được sử dụng rất rộng rãi, cáp được thiết kế để đi dưới cống ngầm đúng như tên gọi của nó. Cáp quang luồn cống phi kim loại hoàn toàn sử dụng chất liệu phi kim nhưng vẫn đảm bảo độ bền chắc, dẻo dai.

Loại cáp này là cáp quang single mode với khả năng đảm bảo tốc độ truyền tín hiệu cao và ổn định. Ngoài ra cấu trúc phi kim loại giúp cáp có khả năng linh hoạt hơn trong việc lắp đặt.

Cáp cống phi kim loại sử dụng công nghệ ống đệm lỏng, có thể chứa từ 6-288 sợi quang trên 1 sợi cáp. Cáp được sản xuất đáp ứng các tiêu chuẩn TCN 68 – 160 : 1996 IEC, ITU-T:G 652.

Cáp quang luồn cống phi kim loại 96FO là loại cáp quang được tin dùng trong nhiều dự án trọng điểm bởi khả năng đáp ứng nhu cầu truyền tải dữ liệu và độ bền cơ học.

2. Cấu trúc cáp quang luồn cống phi kim loại:

Cấu trúc cáp quang treo SM 96FO
Cấu trúc cáp quang treo SM 96FO

Cáp quang luồn cống cấu trúc như sau:

Dây gia cường trung tâm – FRP: nằm ở trung tâm sợi cáp có tác dụng tăng khả năng chịu lực cho cáp.

Sợi quang: các sợi quang được đặt trong ống lỏng lấp đầy chất đôn (dầu) giúp chúng được di chuyển tự do đảm bảo cho quá trình khai thác và thi công. Sợi quang liền mạch không sử dụng mối hàn nên ít bị suy hao. Ngoài ra các ống lỏng chứa sợi quang được tạo thành cấu trúc xoắn nhẹ quanh sợi dây cường lực.

Bảo vệ sợi cáp:

+ Khoảng trống giữa ổng lỏng và dây gia cường có chưa sợi độn giúp tăng cường khả năng chịu lực cho cáp. Ngoài ra còn có sợi chống thấm giúp bảo vệ cáp khỏi sự thâm nhập nước.

+ Cáp được bọc bởi một lớp bảo vệ lõi và ngoài cùng là 1 đến 2 lớp nhựa HDPE.

Thông số kỹ thuật chung cáp luồn cống 96FO

1. Đặc tính cơ học vật lý và môi trường cáp

Bảng 1- Đường kính, trọng lượng và bán kính uốn cong nhỏ nhất của cáp:

Số sợi quang

Đường kính trung bình của cáp

(mm)

Trọng lượng

(kg/km)

Bán kính uốn cong nhỏ nhất

(mm)

Có tải

Không tải

4~30 9.3 77.6 – 82.2 215 110
31 ~ 60 10.4 94.2~96.7 230 120
61 ~ 72 11.1 110.9 ~113 240 120
73 ~ 96 12.7 145.6 ~148 273 136
97 ~ 144 16.1 220.7~225.5 350 175



Cáp quang luồn cống phi kim loại 96FO
Cáp quang luồn cống phi kim loại 96FO

Các đặc tính vật lý, cơ học và môi trường của cáp kéo cống phi kim loại được kiểm tra theo bảng 2 tại bước sóng 1550nm.

Bảng 2 – Đặc tính vật lý, cơ học và môi trường của cáp kéo cống phi kim loại 96 core

ĐẶC TÍNH PHƯƠNG PHÁP THỬ VÀ TIÊU CHUẨN
Khả năng chịu căng # Phương pháp thử: IEC 60794-1-2-E1

– Đường kính trục cuốn: 30D (D = đường kính cáp)

– Tải thử liên tục : 85kg

# Chỉ tiêu:

– Độ căng của sợi: £ 0.6% Tải lớn nhất

– Tăng suy hao: £ 0.1 dB  tải liên tục

Khả năng chịu ép # Phương pháp thử: IEC 60794-1-2-E3

– Lực thử: 1100 N/50 mm trong 10 phút

– Số điểm thử: 1

# Chỉ tiêu

– Tăng suy hao: £ 0.10 dB

– Cáp không bị vỡ vỏ, đứt sợi

Khả năng chịu va đập # Phương pháp thử: IEC 60794-1–2E4

– Độ cao của búa: 100 cm

– Trọng lượng búa: 1 kg

– Đầu búa có đường kính : 25 mm

– Số lần thử tại một điểm: 1 lần

– Số điểm thử: 10 điểm (cách nhau 10 cm dọc theo chiều dài cáp )

# Chỉ tiêu

– Độ tăng suy hao : £ 0.10 dB

– Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu uốn cong # Phương pháp thử: IEC 60794-1-2- E6

– Đường kính trục uốn: 20D (D = đường kính cáp)

– Góc uốn : ± 90°

– Số chu kỳ : 25 chu kỳ

# Chỉ tiêu

– Độ tăng suy hao : £ 0.10 dB

– Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu xoắn # Phương pháp thử: IEC 60794-1-2-E7

– Chiều dài thử xoắn: 2m

– Số chu kỳ: 10 chu kỳ

– Góc xoắn: ± 180°

# Chỉ tiêu sau khi hoàn thành phép thử

– Độ tăng suy hao: £ 0.10 dB

– Sợi quang không gẫy, vỏ cáp không bị hư hại

Khả năng chịu nhiệt # Phương pháp thử: IEC 60794-1-2-F1

– Chu trình nhiệt : 23°C ® -30°C ® +60°C ® 23°C

– Thời gian tại mỗi nhiệt độ : 24 giờ

# Chỉ tiêu

– Độ tăng suy hao: £ 0.1 dB/km

Thử độ chẩy của hợp chất độn đầy # Phương pháp thử: IEC 60794-1-E14

– Chiều dài mẫu thử: 0.3 m một đầu đã tuốt vỏ cáp xấp xỉ 80mm và treo ngược trong buồng thử

– Thời gian thử : 24 giờ

– Nhiệt độ thử : 60°C

# Tiêu chuẩn

– Chất độn đầy ở mẫu thử không bị chẩy rơi xuống

– Các sợi quang ở ống lỏng vẫn giữ nguyên vị trí không bị rơi

Khả năng chống thấm # Phương pháp thử: IEC 60794-1-2-F5

– Chiều dài mẫu: 3m

– Chiều cao cột nước: 1m

– Thời gian thử: 24 giờ

# Tiêu chuẩn

– Nước không bị thấm qua mẫu thử

Bảng 3 – Đặc tính cơ của cáp quang luồn cống PKL 96FO

THÔNG SỐ KỸ THUẬT CHỈ TIÊU
Loại vỏ Nhựa HDPE màu đen chịu lực, chống tia tử ngoại và côn trùnggặm nhấm
Tải trọng cho phép lớn nhất khi làm việc £ 2.5kN
Bán kính uốn cong nhỏ nhất sau khi lắp đặt ≥ 10 lần đường kính ngoài của cáp

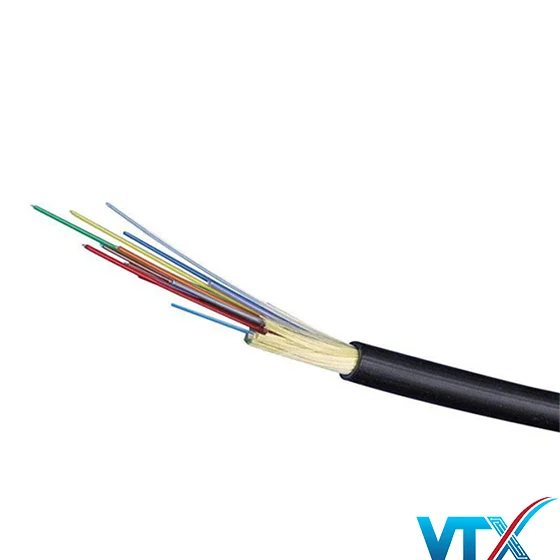

Cáp quang luồn cống phi kim loại 96FO
Cáp quang luồn cống phi kim loại 96FO

Viễn Thông Xanh – Đơn vị cung cấp cáp luồn cống phi kim loại chính hãng

Hiện nay, Viễn Thông Xanh là đơn vị phân phối cáp luồn cống phi kim loại chính hãng với đầy đủ giấy tờ đi kèm. Ngoài ra quý khách hàng nhận được dịch vụ đi kèm chất lương như:

– Vận chuyển nhanh chóng.

– Tư vấn kỹ thuật, thi công và lắp đặt chuyên nghiệp.

– Bảo hành đầy đủ.

Chúng tôi luôn mang đến sản phẩm chất lượng, dịch vụ tốt nhất với giá cả ưu đãi bậc nhất trên thị trường. Nếu quý vị đang có nhu cầu tìm hiểu thêm thông tin hoặc báo giá sản phẩm cáp quang luồn cống phi kim loại 96FO. Vui lòng liên hệ với đội ngũ kinh doanh của chúng tôi để nhận được tư vấn kỹ thuật nhanh chóng nhất!

Quý vị có thể tham khảo một số bài viết liên quan: Bảng báo giá cáp quang singlemode mới nhất
