Ổ cắm RJ45 đa năng CAT6A FTP Shielded có chống nhiễu Ancomteck | PN: ACT-S6A-001

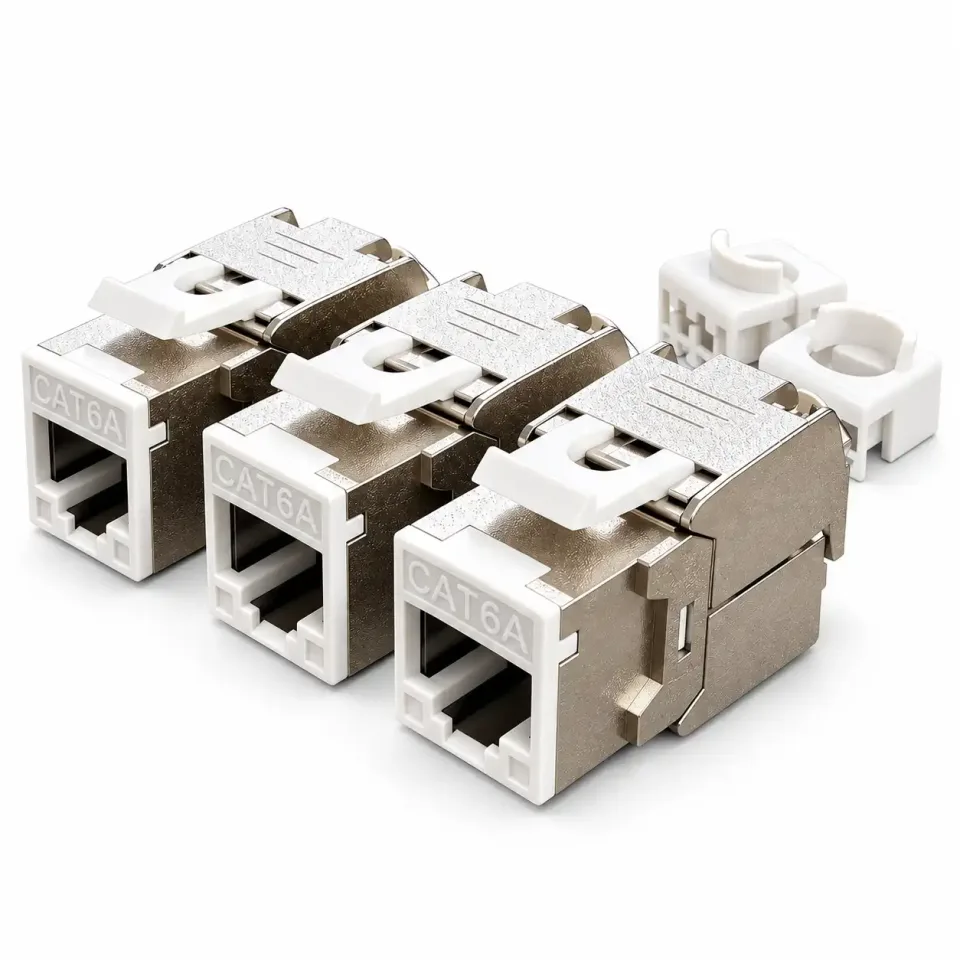

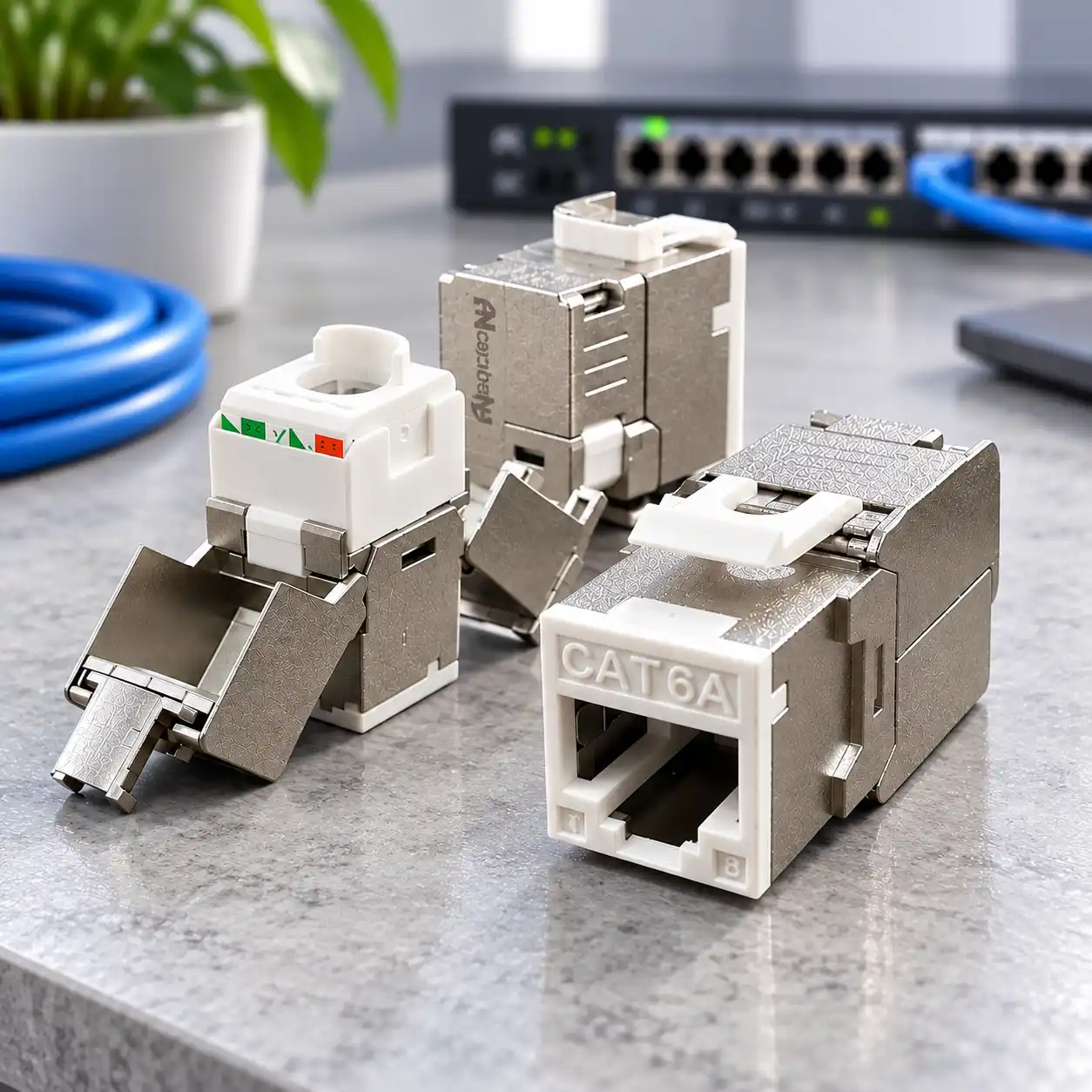

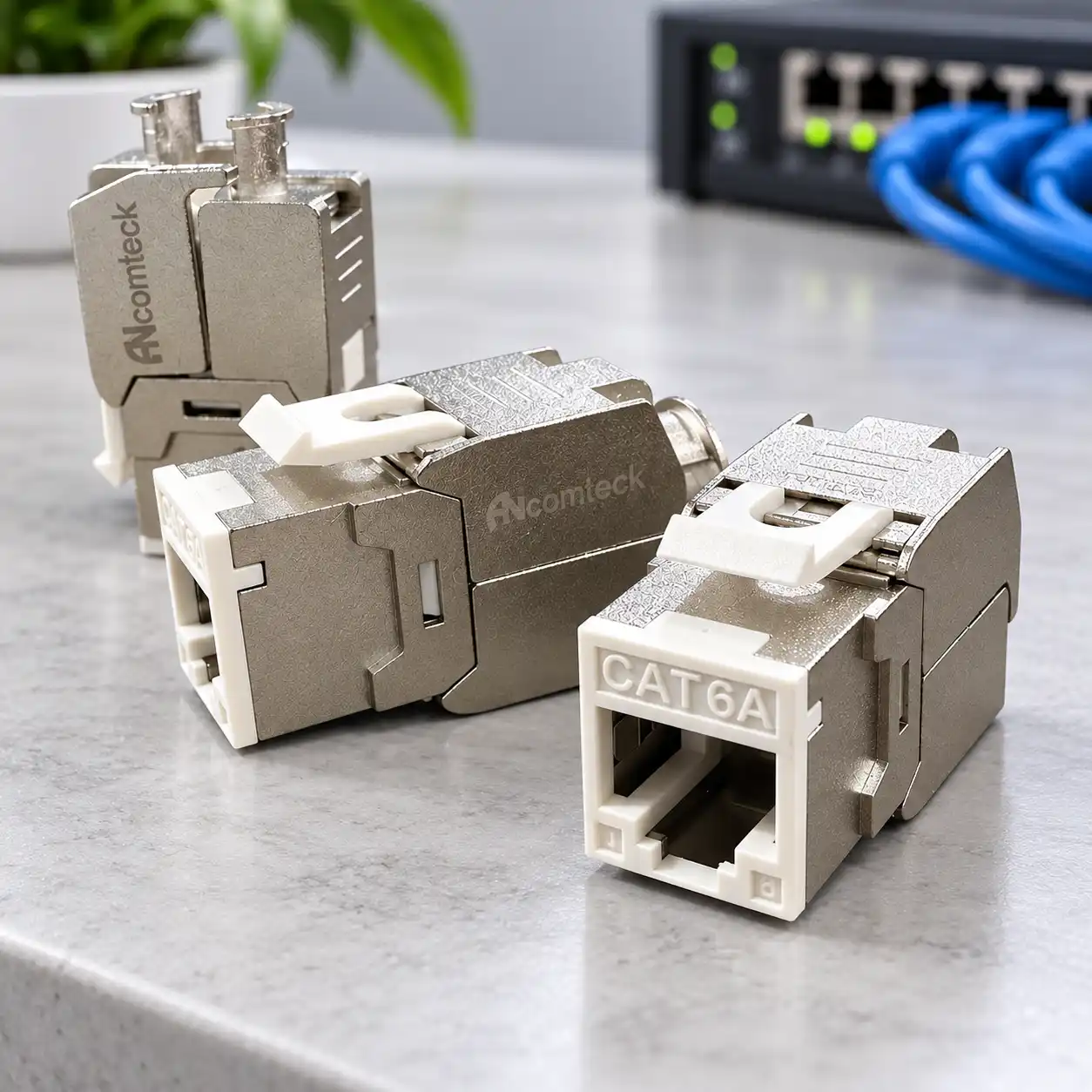

Ổ cắm RJ45 đa năng CAT6A FTP Shielded Ancomteck ACT-S6A-001 là module đấu nối cáp mạng có chống nhiễu, sử dụng để tạo điểm kết nối RJ45 trong hệ thống cáp mạng Cat6A. Sản phẩm có cấu trúc che chắn kim loại, hỗ trợ dây dẫn 23–24 AWG và thiết kế đấu nối không cần dụng cụ Punch Down. ACT-S6A-001 hỗ trợ kết nối 10 Gigabit Ethernet khi được lắp đặt trong hệ thống cáp Cat6A đáp ứng đầy đủ yêu cầu kỹ thuật. Module phù hợp cho các vị trí đấu nối mạng cố định cần sử dụng cáp xoắn đôi có chống nhiễu.

Chuẩn Cat6A hỗ trợ kết nối 10 Gigabit Ethernet

Ancomteck ACT-S6A-001 thuộc phân hạng Category 6A (Cat6A), được sử dụng trong hệ thống cáp mạng hỗ trợ ứng dụng 10GBASE-T. Chuẩn Cat6A có băng thông danh định 500 MHz, đáp ứng yêu cầu truyền dẫn của các hệ thống Ethernet tốc độ cao trên cáp đồng xoắn đôi. Sản phẩm có mức tần số công bố 550 MHz và hỗ trợ dây dẫn kích thước 23–24 AWG. Hiệu năng của kết nối phụ thuộc vào chất lượng cáp, dây nhảy, đầu nối và quá trình thi công toàn bộ tuyến truyền dẫn.

Thiết kế Shielded hỗ trợ chống nhiễu điện từ

Ổ cắm RJ45 ACT-S6A-001 sử dụng cấu trúc Shielded với phần che chắn kim loại nhằm hỗ trợ duy trì tính liên tục của hệ thống chống nhiễu khi kết nối với cáp mạng có lớp bọc kim loại tương thích. Thiết kế này phù hợp với các hệ thống cáp mạng FTP hoặc các cấu trúc cáp có chống nhiễu tương thích. Để phát huy hiệu quả che chắn, các thành phần kết nối và hệ thống tiếp địa cần được lắp đặt đúng yêu cầu kỹ thuật.

Đấu nối dây mạng không cần dụng cụ Punch Down

Ancomteck ACT-S6A-001 có cơ cấu đấu nối dạng Toolless, không yêu cầu sử dụng dụng cụ Punch Down để ép dây vào tiếp điểm. Khi thi công, kỹ thuật viên sắp xếp các lõi dây theo sơ đồ đấu nối, đặt dây vào bộ phận giữ dây và đóng cơ cấu khóa của module. Thiết kế này giúp giảm thao tác sử dụng dụng cụ chuyên dụng tại vị trí đấu nối. Việc tuân thủ sơ đồ màu dây và giữ chiều dài phần cặp xoắn được tháo ngắn nhất có thể vẫn cần được bảo đảm để duy trì chất lượng kết nối.

Hỗ trợ dây dẫn 23–24 AWG và cấp nguồn PoE

Module ACT-S6A-001 hỗ trợ đấu nối dây dẫn có kích thước 23–24 AWG, phù hợp với nhiều loại cáp mạng Cat6A sử dụng trong hệ thống cáp cấu trúc. Sản phẩm cũng hỗ trợ các ứng dụng cấp nguồn qua Ethernet (PoE), cho phép truyền dữ liệu và nguồn điện trên cùng tuyến cáp mạng khi sử dụng thiết bị cấp nguồn và thiết bị nhận nguồn tương thích. Khả năng cấp nguồn thực tế phụ thuộc vào tiêu chuẩn PoE được sử dụng, dây dẫn, chất lượng tiếp xúc và điều kiện lắp đặt của toàn bộ hệ thống.

Ứng dụng của ổ cắm RJ45 Cat6A Shielded Ancomteck ACT-S6A-001

Ổ cắm RJ45 đa năng Ancomteck ACT-S6A-001 được sử dụng để đấu nối cáp mạng tại các điểm kết nối cố định trong hệ thống LAN. Sản phẩm phù hợp cho hạ tầng mạng văn phòng, phòng máy, tủ mạng và những vị trí cần triển khai kết nối Cat6A có chống nhiễu. Module có thể được sử dụng để tạo điểm kết nối cho máy tính, switch, thiết bị mạng, camera IP hoặc điểm truy cập không dây thông qua dây nhảy RJ45 tương thích. Khi lắp đặt vào mặt ổ cắm hoặc Patch Panel, cần kiểm tra kích thước và cơ cấu giữ module để bảo đảm khả năng tương thích.
