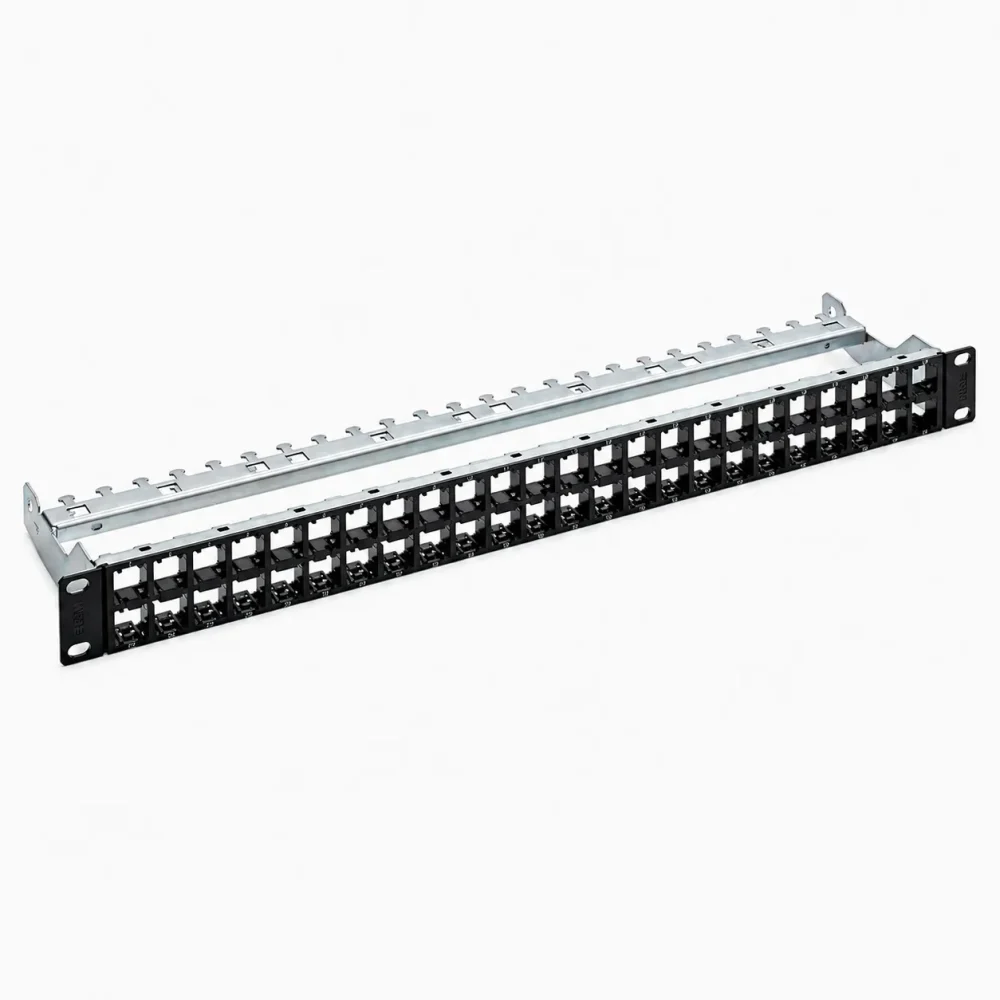

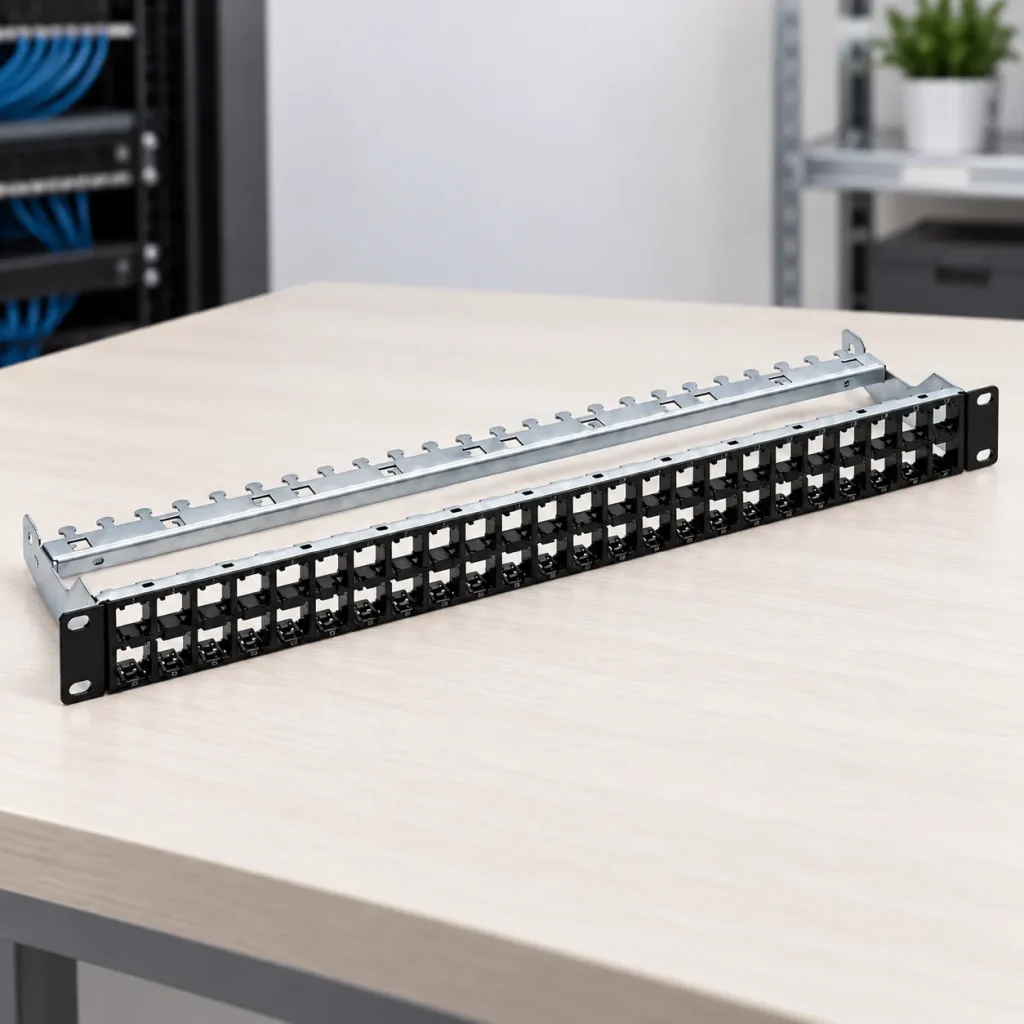

Patch Panel HD ELISO 48-Port R&M PN 837063

Patch Panel HD ELISO 48-Port R&M là bảng đấu nối mạng mật độ cao được thiết kế dành cho các hệ thống cáp cấu trúc chuyên nghiệp sử dụng tủ rack theo chuẩn 19 inch. Với khả năng bố trí tối đa 48 cổng trên chiều cao 1U, sản phẩm giúp tận dụng hiệu quả không gian trong tủ rack, đặc biệt phù hợp với những hệ thống có số lượng kết nối lớn nhưng cần kiểm soát chặt chẽ diện tích lắp đặt. Thiết kế mật độ cao 48 Port giúp Patch Panel HD ELISO đáp ứng tốt nhu cầu triển khai tại trung tâm dữ liệu, phòng máy chủ, phòng viễn thông, hệ thống mạng doanh nghiệp và các công trình có mật độ đường truyền lớn. Việc tập trung nhiều điểm kết nối trên một đơn vị rack giúp giảm số lượng Patch Panel cần sử dụng, đồng thời dành thêm không gian cho switch, thiết bị quản lý cáp và các thành phần khác trong hệ thống.

Thiết kế 48 Port mật độ cao trên không gian 1U

Một trong những đặc điểm đáng chú ý của Patch Panel HD ELISO 48-Port R&M là khả năng hỗ trợ tối đa 48 module trên chiều cao 1U. So với các giải pháp có mật độ cổng thấp hơn, thiết kế này giúp tăng đáng kể số lượng kết nối có thể triển khai trên cùng một không gian tủ rack. Sản phẩm sử dụng chuẩn lắp đặt rack 19 inch phổ biến, giúp thuận tiện khi tích hợp vào các hệ thống tủ mạng và tủ rack hiện có. Mặt trước được thiết kế dạng thẳng, hỗ trợ kỹ thuật viên dễ dàng quan sát, nhận diện và thao tác với từng vị trí cổng trong quá trình đấu nối hoặc bảo trì.

Thiết kế module linh hoạt, thuận tiện khi triển khai

Patch Panel HD ELISO 48-Port R&M được thiết kế theo dạng bảng đấu nối module, cho phép lắp đặt các module phù hợp với cấu hình của từng hệ thống. Các giá đỡ module được bố trí trực tiếp trên Patch Panel, hỗ trợ thao tác lắp đặt và tháo module nhanh khi cần triển khai, thay thế hoặc bảo trì. Cấu hình dạng trống mang lại tính linh hoạt cao cho người sử dụng. Thay vì bị giới hạn bởi một cấu hình cổng cố định từ đầu, kỹ thuật viên có thể lựa chọn số lượng và loại module phù hợp với nhu cầu thực tế của từng dự án. Điều này đặc biệt hữu ích với những hệ thống mạng lớn cần thay đổi, mở rộng hoặc bổ sung kết nối trong quá trình vận hành mà không phải thay thế toàn bộ bảng đấu nối.

Quản lý cáp phía sau khoa học và gọn gàng

Đối với một Patch Panel 48 cổng, khả năng quản lý số lượng lớn dây cáp phía sau là yếu tố rất quan trọng. Patch Panel HD ELISO 48-Port R&M được tích hợp khay quản lý cáp giúp định hướng và sắp xếp các đường cáp trước khi đưa tới từng module đấu nối. Sản phẩm đồng thời được trang bị bộ giảm căng cáp riêng biệt. Bộ phận này giúp hạn chế lực kéo từ đường cáp tác động trực tiếp lên vị trí đấu nối, từ đó hỗ trợ duy trì trạng thái kết nối ổn định trong quá trình sử dụng. Việc tổ chức dây dẫn có hệ thống cũng giúp kỹ thuật viên dễ dàng truy tìm từng tuyến cáp, giảm tình trạng dây chồng chéo phía sau tủ và thuận tiện hơn khi cần thay đổi hoặc bảo trì hệ thống.

Hỗ trợ hệ thống nối đất

Patch Panel HD ELISO 48-Port R&M có cơ chế nối đất với giá đỡ và sử dụng tiếp điểm lò xo để tạo tiếp xúc nối đất tự động. Cấu trúc này hỗ trợ việc tổ chức hệ thống tiếp địa đồng bộ hơn khi Patch Panel được triển khai trong hệ thống hạ tầng mạng. Đây là một đặc điểm đáng chú ý đối với các hệ thống cáp cấu trúc chuyên nghiệp, đặc biệt tại phòng máy, trung tâm dữ liệu hoặc những dự án có yêu cầu rõ ràng về quản lý tiếp địa thiết bị.

Hỗ trợ nhận diện và quản lý từng cổng kết nối

Khi số lượng kết nối tăng lên tới 48 cổng trên một Patch Panel, việc nhận diện chính xác từng đường truyền trở nên rất quan trọng. Patch Panel HD ELISO hỗ trợ trường ghi nhãn và hệ thống đánh số cổng, giúp kỹ thuật viên quản lý từng kết nối rõ ràng hơn. Sản phẩm cũng hỗ trợ tùy chọn mã màu, giúp phân nhóm cổng theo khu vực, phòng ban, loại dịch vụ hoặc mục đích sử dụng. Đây là một lợi thế trong các hệ thống lớn khi cần nhanh chóng xác định đường truyền trong quá trình kiểm tra hoặc xử lý sự cố.

Nhiều tùy chọn bảo vệ và quản lý kết nối

Patch Panel HD ELISO 48-Port R&M hỗ trợ nhiều tùy chọn bảo vệ như bảo vệ bụi, bảo vệ khi cắm hoặc rút đầu nối và cơ chế khóa tùy theo cấu hình triển khai. Những tùy chọn này giúp người quản trị chủ động lựa chọn mức độ bảo vệ phù hợp với yêu cầu của từng hệ thống. Sản phẩm cũng có khả năng kết hợp với hệ thống R&M HD, phù hợp cho các hạ tầng mạng cần quản lý mật độ kết nối lớn và yêu cầu kiểm soát hệ thống chặt chẽ hơn.

Kết cấu chắc chắn, phù hợp lắp đặt trong tủ rack

Phần khung phụ của Patch Panel được chế tạo từ thép tấm với bề mặt mạ crom xanh, tạo kết cấu chắc chắn cho toàn bộ hệ thống module. Mặt trước sử dụng vật liệu PC không chứa halogen, kết hợp thiết kế màu đen RAL 9005 giúp sản phẩm đồng bộ với phần lớn thiết bị mạng và tủ rack chuyên dụng hiện nay. Patch Panel đạt cấp bảo vệ IP20 và được thiết kế cho môi trường lắp đặt bên trong tủ rack. Cấu trúc 1U giúp sản phẩm vừa đảm bảo mật độ cổng cao vừa hạn chế chiếm dụng không gian trong tủ.

Ứng dụng của Patch Panel HD ELISO 48-Port R&M

Nhờ khả năng hỗ trợ tới 48 cổng trên một đơn vị 1U, Patch Panel HD ELISO đặc biệt phù hợp với các hệ thống có mật độ kết nối cao và yêu cầu quản lý cáp chuyên nghiệp.

• Trung tâm dữ liệu: Tối ưu mật độ kết nối trong các tủ rack có số lượng lớn đường truyền.
• Phòng máy chủ: Hỗ trợ tổ chức và quản lý hệ thống cáp giữa switch, thiết bị mạng và các điểm kết nối.
• Mạng doanh nghiệp: Phù hợp cho các hệ thống có nhiều người dùng và số lượng cổng mạng lớn.
• Phòng viễn thông: Hỗ trợ tập trung, đánh số và quản lý các tuyến cáp cấu trúc.
• Tòa nhà và hệ thống mạng quy mô lớn: Giúp tối ưu không gian rack và thuận tiện khi mở rộng hạ tầng.

Patch Panel HD ELISO 48-Port R&M là lựa chọn phù hợp cho những hệ thống cần kết hợp giữa mật độ cổng cao, khả năng quản lý cáp khoa học và tính linh hoạt trong quá trình triển khai. Với thiết kế 48 Port trên không gian 1U, hệ thống quản lý cáp tích hợp, khả năng nối đất và nhiều tùy chọn quản lý kết nối, sản phẩm đáp ứng tốt nhu cầu xây dựng hạ tầng mạng chuyên nghiệp tại doanh nghiệp, tòa nhà và trung tâm dữ liệu.
