Hướng dẫn cách Bấm (Punch Down) nhân mạng

Chuẩn bị dụng cụ bấm nhân mạng

Các công cụ cần thiết để bấm nhân mạng bao gồm:

Kéo thợ điện (Có thể sử dụng kéo gia dụng thông thường)

hình ảnh kéo thợ điện

Kìm tuốt dây (nếu không có kìm tuốt dây có thể dùng tạm kéo thợ điện)

Kìm bấm mạng Dintek | PN: 6102-01002CH

Công cụ nhấn tool

Nhân mạng Cat5e/ Cat6/ Cat6a (chọn tương ứng với loại dây cáp mạng)

các loại nhân mạng

Dây cáp mạng Cat5e/ Cat6/ Cat6a (Chọn dựa theo yêu cầu)

Hướng dẫn lựa chọn dây cáp mạng phù hợp nhất

Hướng dẫn các bước bấm nhân mạng chi tiết nhất

Bước 1: Tách lớp vỏ bọc dây cáp mạng

Dùng kéo thợ điện hoặc kìm tuốt dây để tách bỏ phần vỏ dây cáp mạng. Hãy đảm bảo rằng bạn không cắt vào dây dẫn bên trong.

hình ảnh dùng kìm tuốt mạng để tuốt vỏ dây mạng
hình ảnh dùng kìm tuốt mạng để tuốt vỏ dây mạng
hình ảnh dây mạng đã được tách vỏ
hình ảnh dây mạng đã được tách vỏ

Sau đó hãy cắt bỏ các thành phần khác của dây cáp mạng và chỉ để lại các cặp sợi dây dẫn. Với cáp mạng Cat5e bạn sẽ chỉ cần cắt bỏ dây gia cường lực. Nhưng với cáp mạng Cat6 bạn sẽ cần cắt cả phần rãnh khế ở trung tâm.

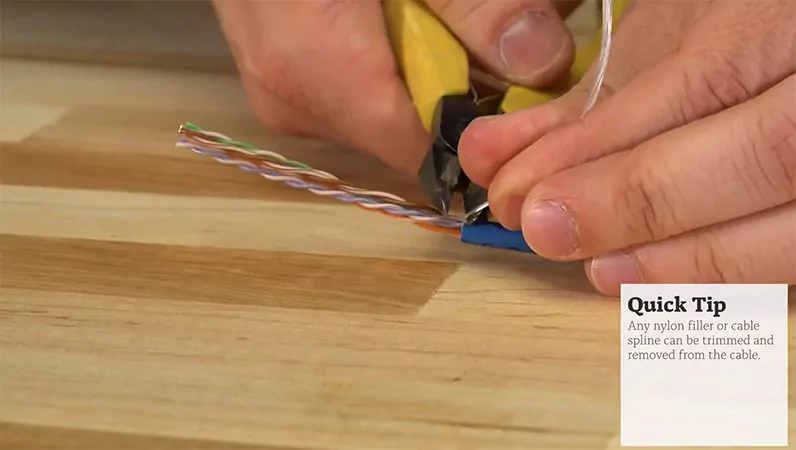

hình ảnh dùng kéo bấm để loại bỏ phần thừa của dây mạng
hình ảnh dùng kéo bấm để loại bỏ phần thừa của dây mạng

Để cắt các thành phần khác một cách chính xác và không nhầm vào dây dẫn.

Bước 2: Đưa sợi dẫn vào rãnh của nhân mạng

Hãy gỡ từng sợi dân dẫn ra và đặt chúng vào rãnh nhân mạng. Hãy cố gắng để các sợi dẫn có độ càng xoắn càng tốt để tránh nhiễu. Để ý rằng trên các nhân mạng luôn có ghi sơ đồ nối dây 568A và 568B, hãy đưa từng sợi dây dẫn theo với vào các rãnh theo sơ đồ tương ứng mà bạn chọn. Thông thường sơ đồ 568B sẽ phổ biến hơn.

hình ảnh sơ đồ nối dây trên nhân mang
hình ảnh sơ đồ nối dây trên nhân mang
hình ảnh gỡ các sợi dây dẫn và đặt vào rãnh nhân mạng
hình ảnh gỡ các sợi dây dẫn và đặt vào rãnh nhân mạng

Lưu ý: Khi cho dây dẫn vào hãy giữ phần dây cáp mạng còn vỏ ngay gần rãnh nhân mạng để đảm bảo độ chắc chắn, và thẩm mỹ.

hình ảnh dây dẫn được đặt vào rãnh theo sơ đồ dây
hình ảnh dây dẫn được đặt vào rãnh theo sơ đồ dây

Sau khi cho dây dẫn vào rãnh, sử dụng công cụ nhấn tool để đè các sợi dẫn vào rãnh dưới cùng.

Bước 3: Sử dụng công cụ Punch Down để nhấn nhân mạng lại

Sau khi các sợi dẫn đã vào rãnh, sử dụng các công cụ đục lỗ để cắt bỏ phần dây dẫn thừa hai bên.

hình ảnh dùng công cụ punch down để loại bỏ phần dây dẫn thừa
hình ảnh dùng công cụ punch down để loại bỏ phần dây dẫn thừa

Dưới đây là kết quả ta thu được.

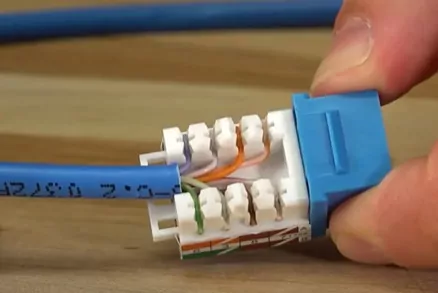

hình ảnh kết quả thu được khi bấm nhân mạng
hình ảnh kết quả thu được khi bấm nhân mạng

Đến bước này, bạn chỉ cần đậy nắp nhân mạng lại là đã có thể cắm vào patch Panel hoặc ổ cắm mạng rồi.
