bộ chuyển đổi 4E1 sang 4Ethernet , quản lý SNMP Upcom PN|UP-4E1-4ETH-SNMP

Bộ chuyển đổi 4E1 sang 4Eth, Quản lý SNMP

4E1-4Eth SNMP là bộ chuyển đổi 4 E1 sang 4 Ethernet , 10/100Base-Tx. Tùy chọn giao diện E1 120 Ohm hoặc 75Ohm, Ethernet 10/100Base-TX hoặc 10/100Base-FX đơn mốt 850nm/1310nm/1550nm. Bộ chuyển đổi 4E1 thường được sử dụng theo cặp, ở hai đầu kết nối qua đường truyền E1.

Bộ chuyển đổi 4 E1 sang 4 Ethernet là thiết bị giúp mở rộng mạng ethernet, sử dụng hạ tầng mạng TDM, SDH, PDH…Chuyển đổi dữ liệu Ethernet thành các định dạng khung E1 để truyền qua các liên kết TDM (E1) hiện có và sau đó chuyển đổi lại E1 thành các dữ liệu Ethernet đầu cuối . Chức năng chính 4E1 sang 4Eth, Quản lý SNMP

Cung cấp giao diện 4E1

Cung cấp 4 cổng Ethernet điện 10/100Mbps
Tốc độ truyền dữ liệu tối đa của Ethernet qua liên kết E1 là 8.192Mbit/s
Cung cấp tùy chọn 3 cổng Ethernet 10/100Mbps (điện) và 1 Ethernet (Quang) cho mỗi bộ chuyển đổi
E1 hỗ trợ 3 chế độ: Un-Framed/Transparent, Framed, CAS / định dạng PCM 30 hỗ trợ VCAT (kết nối ảo) và giao thức
LCAS (link capacity adjustment scheme), và tương thích với chuẩn ITU-T G.7042.
Mapping đến E1 tương thích với thông số chuẩn ITU-T G.7043 và G.8040
Hỗ trợ đỗ trễ vi sai lên đến 120ms / liên kết E1
Tương thích chuẩn IEEE 802.3
Hỗ trợ tagging VLAN theo chuẩn 802.1Q
Hỗ trợ X.86, LAPS và giao thức truyền HDLC
Hỗ trợ chế độ 100M full-duplex mode
Cấu hình độ dài khung tối đa 1916 bytes (MTU size)
Hỗ trợ GFP-F encapsulation tương thích với ITU-T G.7041
Cung cấp chế độ điều chỉnh băng thông dễ dàng
Cung cấp chế độ cảnh báo mất khung đồng bộ
Cung cấp tình trạng lỗi khung

Hỗ trợ tự động bỏ hoặc thêm mới E1
Có chức năng lọc, cập nhật, học địa chỉ MAC
Bộ nhớ đệm SDRAM bên ngoài lớn để xử lý cụm dữ liệu
Giao diện E1 hỗ trợ đếm lỗi
Dung sai cho việc trôi tín hiệu E1 lên đến 512UI.
Sửa lỗi mã, tự động bảo vệ và phục hồi kênh E1
Chức năng quản lý mạng chính: cảnh báo trạng thái đường E1, trạng thái Ethernet, điều khiển vòng lặp … của các thiết bị cục bộ và từ xa.
Chức năng tự động tương thích ethernet. Hỗ trợ tốc độ 10M/100M và chế độ làm việc full-duplex và semi-duplex.
Transparently truyền qua các khung dài trong IEEE 802.1Q, và chức năng chuyển mạch Ethernet trong VLAN.
Hỗ trợ 2 chế độ đồng hồ đồng bộ: Internal Clock và Network Clock (Loop-Timed Clock)
Nhúng, Ethernet danh sách địa chỉ MAC (5000 addresses) và chức năng lọc khung dữ liệu cục bộ.

Giao diện Ethernet:

Đầu nối: RJ-45
Chế độ làm việc: Mặc định là tự động tương thích
Tương thích chuẩn giao thức: IEEE 802.3 và 10/100 Base-Tx
Giao diện E1:
Tốc độ:2.048Mb/s±50ppm
Mã hóa: HDB3Trở kháng: 75 Ohm là mặc định, tùy chọn 120 Ohm
Truyền Jitter, Jitter tolerance tuấn theo khuyến nghị ITU-T G.703, G.704, G.823
Thông số cổng Ethernet:
Dung lượng bảng địa chỉ MAC: 1024
Thời gian aging MAC: 5 min
Độ dài tối thiểu khung: 64 bytes

Độ dài tối đa khung: 1916 bytes
Chế độ làm việc: tự động tương thích IEEE802.3u, mặc định là Enabled
Chức năng VLAN: Mặc định là Disabled, bạn có thể cài VLAN’s từ GUI
Điểu khiển luồng: Mặc định là Enabled
Băng thông: ≈n×E1（n=0～4）mặc định 4×E1 ≈8Mbps

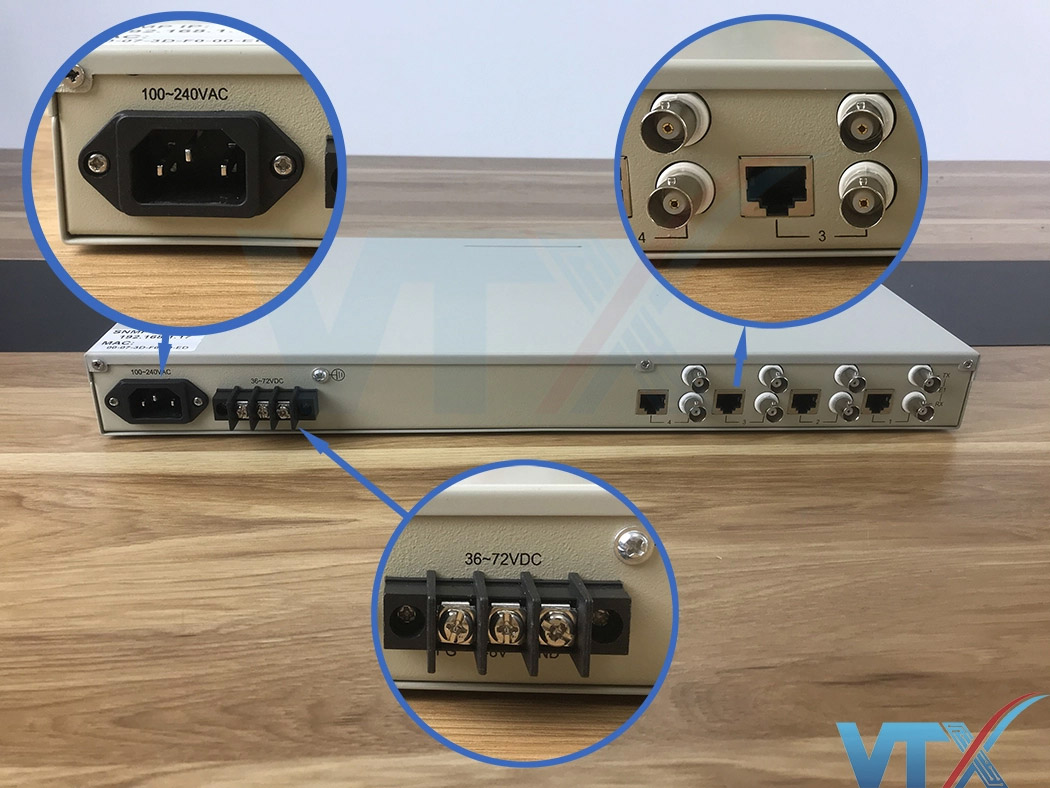

Giao diện vật lý:
Kích thước: 434mm×44mm×155mm（width× height× depth）
Nguồn tiêu thụ: 8W±10％

Tùy chọn nguồn nuôi khi đặt hàng: DC -48V, hoặc AC 96 – 260V
Nhiệt độ hoạt động: -5 ℃ ～ 65 ℃
Nhiệt độ lưu trữ: -40 ℃ ～ 70 ℃
Độ ẩm: ≤95 ％
Ứng dụng bộ chuyển đổi 4E1-4ETH
Kết nối mạng ethernetLan qua mạng viễn thông TDM (E1) hiện có
Mở rộng mạng ethernet sử dụng hạ tầng cũ trên đường điện thoại TDM (E1)
Kết nối DSLAM với bộ định tuyến trung tâm qua SDH/PDH
Kết nối các trạm GSM cơ sở trên IP
Kết nối các trạm WiMAX
Sử dụng các mạng SDH/PDH… có E1 để truyền dữ liệu Ethernet
Trong mọi trường hợp thiết bị luôn được sử dụng theo cặp, được lắp ở đầu và cuối điểm kết

Quý khách hàng có nhu cầu tham khảo, nhận báo giá sản phẩm bộ chuyển đổi 4E1 sang 4Ethernet Upcom PN|UP-4E1-4ETH-SNMP xin vui lòng liên hệ trực tiếp với Viễn Thông Xanh để được tư vấn hỗ trợ, nhận báo giá cũng như đặt hàng nhanh chóng.
