Mô tả sản phẩm

Bài viết này, Viễn Thông Xanh xin gửi tới quý khách hàng sản phẩm Cáp quang cống kim loại 12FO với các thông tin sản phẩm chi tiết sau:

Tìm hiểu cáp quang cống kim loại 12FO | Cáp quang chôn trực tiếp

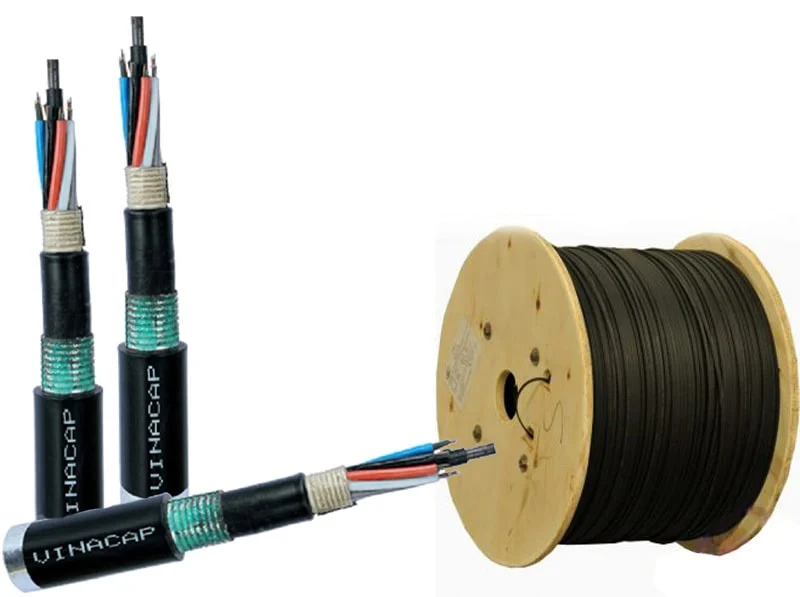

Cáp quang cống kim loại 12FO
Cáp quang cống kim loại 12FO

Cáp quang cống kim loại là giải pháp hàng đầu cho các dự án đường truyền với khoảng cách xa trong môi trường dưới đất hoặc cống. Đây là môi trường khắc nghiệt và yêu cầu có những lớp bảo vệ đặc biệt để bảo vệ cáp.

Tại Việt Nam, cáp quang cống hay còn gọi là cáp quang Singlemode. Tùy vào từng nhu cầu dự án, cáp quang cống thông thường có loại bao gồm từ 4 sợi đến 96 sợi quang. Ngoài ra có những loại có số lượng lớn hơn.

Cáp quang cống kim loại 12FO là loại phổ biến với các dự án. Cáp luồn cống kim loại chứa 12 sợi quang; các sợi cáp được đặt trong ống đệm lỏng, có màng ngăn ẩm, có nhồi lớp dầu chống ẩm, có 1 hoặc 2 lớp vỏ bằng nhựa HDPE màu đen; được sử dụng chôn trực tiếp vào lòng đất.

Khác với cáp quang luồn cống thông thường, cáp quang cống kim loại có thêm lớp băng thép gợn sóng nhằm bảo vệ sợi quang khỏi tác động ngoại lực và côn trùng; đảm bảo độ bền của cáp để truyền tín hiệu quang đi xa với tốc độ cao tốt hơn; phù hợp với hệ thống mạng LAN, cáp quang, mạng WAN, hệ thống camera…

Cáp quang cống 12FO do Viễn Thông Xanh cung cấp phù hợp hoàn toàn với các tiêu chuẩn quốc tế IEC, EIA, ASTM, tiêu chuấn cấp quốc gia TCVN, tiêu chuẩn ngành TCN hoặc các tiêu chuẩn riêng của khách hàng.

Cấu trúc của cáp quang cống kim loại 12FO | Cáp quang chôn trực tiếp

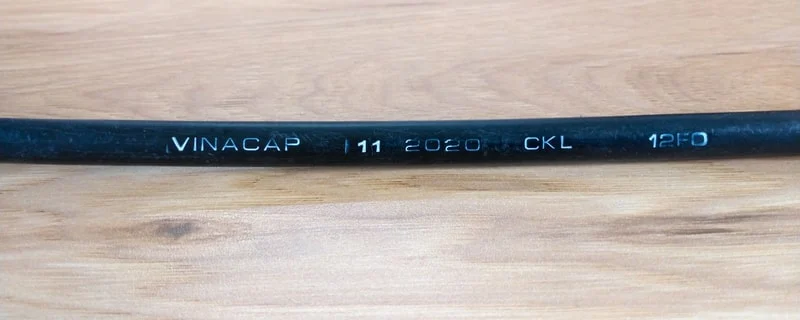

Cáp quang cống kim loại 12FO

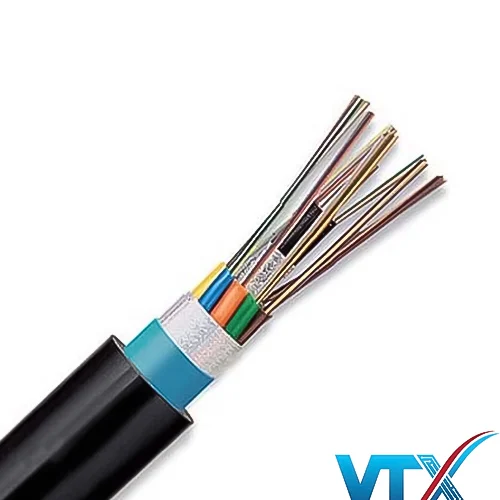

Mô phỏng kết cấu cáp quang chôn trực tiếp – Cáp cống kim loại 1 lớp vỏ

Cáp quang cống kim loại cấu trúc gồm các phần:

– Sợi quang tiêu chuẩn G652.D.

– Băng chống thấm quấn quanh lõi cáp.

– Ống đệm lỏng nhồi dầu chứa 12 sợi quang.

– Phần tử chịu lực trung tâm phi kim loại (FRP).

– Sợi chống thấm quấn quanh FRP.

– Sợi aramid róc vỏ cáp.

– Lớp nhựa HDPE bảo vệ bên ngoài.

– Lớp băng thép gợn sóng.

Đặc tính kỹ thuật sợi cáp quang cống kim loại 12FO Single mode G652D

Cáp quang cống kim loại 12FO
Cáp quang cống kim loại 12FO

Thuộc tính sợi cáp:

Loại sợi

Đơn mode, G.652D

Số lượng sợi quang SM 24
Đường kính vỏ/ dung sai 125.0µm/ ±1µm
Đường kính trường mode

+ Tại bước sóng 1310 nm/ dung sai: 9.2 µm/ ±0.5µm

+ Tại bước sóng 1550 nm/ dung sai10.4 µm/ ±0.8µm

Lỗi đồng tâm lõi ≤ 0,5µm
Độ méo vỏ sợi ≤ 1%
Đường kính vỏ bọc ngoài 245 ± 5µm
Bước sóng cắt ≤ 1260nm
Hệ số tán sắc bước sóng – Tại bước sóng 1310nm ≤ 3.5 ps/nm km
– Tại bước sóng 1550nm ≤ 18 ps/nm km
Bước sóng không tán sắc 1300nm ≤ l ≤1324nm
Độ dốc tại bước sóng không tán sắc ≤ 0,092 điểm/
Hệ số tán sắc mode phân cực – sợi đã bọc cáp ≤ 0,2 ps/nm´km

Chỉ tiêu độ bền cơ học của cáp quang:

Tiêu chí

Phương pháp

Kết quả

Khả năng chịu xoắn

Torsion Test:
– Theo tiêu chuẩn IEC 60794-1-2-E7
– Chiều dài thử: ≤ 4m
– Số chu kỳ: 10 chu kỳ
– Góc xoắn: ± 180°
– Lực dọc trục: 100 N

– Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550nm).

– Sợi không gãy, vỏ không rạn nứt, không hở băng thép

Khả năng chịu kéo căng Tension Performance Test:
– Theo tiêu chuẩn IEC 60794-1-2-E1
– Tải lớn nhất: lực kéo lớn nhất trong quá trình lắp đặt x 1,5 trong 1 giờ;
– Tải liên tục: lực kéo trong suốt quá trình sử dụng x 1,5 trong 1 giờ. .

– Mẫu cáp thử dãn dài không vượt quá 0,25% chiều dài ngay khi kết thúc thử tải lớn nhất.
– Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550 nm) trước kết thúc thử tải liên tục.
– Sợi không gãy, vỏ không rạn nứt, không hở băng thép

Khả năng chịu va chạm Impact Test:
– Theo tiêu chuẩn IEC 60794-1-2-E4:
– Độ cao của búa: 100 cm
– Khối lượng búa: 1 kg
– Đầu búa có đường kính: 25 mm
– Thử va chạm với số điểm thử: 10 điểm (cách nhau 10cm)

– Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550 nm).
– Sợi không gãy, vỏ không rạn nứt, không hở băng thép.
– Vết của va chạm được xem như bình thường

Độ mềm dẻo của cáp Repeated Bending (Cyclic Flexing) Test:
– Theo tiêu chuẩn IEC 60794-1-2-E6
– Bán kính trục uốn tương ứng bán kính uốn cong cho phép
của cáp (không nhỏ hơn 20 lần đường kính cáp).
– Số lần: 10 lần.
– Tốc độ: 2 giây/lần;
– Góc: ± 90°;
– Tải: 10 kg.

– Tăng suy hao không vượt quá 0,1 dB (tại
bước sóng 1310 nm và 1550nm).
– Sợi không gãy, vỏ không rạn nứt, không
hở băng thép.

 Khả năng chịu nén Crush (Compression) Test:
– Theo tiêu chuẩn IEC 60794-1-2-E3:
– Nén cáp giữa hai tầm thép, một tấm cố định và một tấm di động dài 10 cm. Bán kính phần gờ của tấm thép di động khoảng 5 mm
– Mẫu đại diện có chiều dài đủ để lắp đặt trên máy.
– Lực thử: 4000 N với cáp có hai lớp vỏ, bọc băng thép bảo vệ chôn trực tiếp và trọng lượng của 1 km cáp với cáp kéo cống, cáp treo trong 10 phút Số điểm thử: 1
– Tăng suy hao không vượt quá 0,1 dB
(tại bước sóng 1310 nm và 1550 nm).
– Sợi không gãy, vỏ không rạn nứt,
không hở băng thép.
– Vết chịu nén được xem như không gây
nguy hiểm cho các thành phần của cáp

Chỉ tiêu kỹ thuật đối với tác động từ môi trường của cáp quang

Nhiệt độ:
– Theo tiêu chuẩn IEC-60794-1-2-F1
– Khoảng nhiệt: -20°C đến +65°C
– Thời gian giữ nhiệt trong mỗi chu kỳ tại -20°C và +65°C là 8 giờ.
– Thời gian của mỗi chu kỳ: 24 giờ
– Số chu kỳ không nhỏ hơn 2.

Kết quả:
– Độ ổn định suy hao là 0,05
dB/km tại bước sóng 1310
nm và 1550 nm.

Khả năng chịu điện áp phóng điện của vỏ cáp ngoài:
– Giữa mặt trong và mặt ngoài của lớp vỏ ngoài cáp phải chịu
được điện áp phóng điện tối thiểu là 10 kV DC trong thời gian 1 phút.

Kết quả:
– Vỏ cáp không bị đánh thủng

Độ chống thấm nước:
– Theo tiêu chuẩn IEC-60794-1-2-F5.
– Chiều dài mẫu thử: 3 m.
– Độ cao cột nước: 1m
– Thời gian: 24 h ở nhiệt độ 25 ± 20C.

Kết quả:
– Mẫu cáp thử không bị ngấm
nước

Hợp chất điền đầy:
– Theo tiêu chuẩn IEC-60794-1-2-E14
– Mẫu thử dài 0,3 m lấy từ cuôn cáp cần kiểm tra. Tại một đầu mẫu thử, tách bỏ lớp vỏ cáp, với chiều dài khoảng 80 mm.
– Treo mẫu cáp thẳng đứng trong buồng nhiệt với đầu cáp bị tách nằm ở dưới và đầu còn lại được đậy kín. Duy trì nhiệt độ ở 60 ± 50C trong vòng 24 giờ

Kết quả:
– Chất điền đầy và hợp chất
chống ngập nước lõi cáp
không bị rớt xuống

Viễn Thông Xanh – Đơn vị cung cấp cáp quang cống kim loại chính hãng

Viễn Thông Xanh là đơn vị chuyên cung cấp các loại cáp quang cống kim loại; cáp quang chôn trực tiếp; cáp quang luồn cồng chính hãng với đầy đủ giấy tờ, bảo hành đầy đủ với mức giá ưu đãi nhất trên thị trường.

Chúng tôi luôn nỗ lực mang tới sản phẩm chất lượng nhất với các dịch vụ tốt nhất:

– Vận chuyển nhanh chóng.

– Hỗ trợ tư vấn kỹ thuật, lắp đặt, thi công chuyên nghiệp.

– Chăm sóc khách hàng tận tâm nhất.

Nếu quý khách hàng đang có nhu cầu tìm hiểu thêm thông tin hoặc báo giá sản phẩm cáp quang cống kim loại 12FO. Vui lòng liên hệ trực tiếp với đội ngũ kinh doanh của chúng tôi theo số zalo hiển thị trên Web để nhận được hỗ trợ và tư vấn nhanh nhất!

Quý vị có thể tham khảo một số bài viết liên quan: Bảng báo giá cáp quang Singlemode mới nhất
