khuyến mạiTrong các hệ thống mạng doanh nghiệp, đặc biệt là tại Data Center với tủ Rack chứa nhiều thiết bị quan trọng như Server, Switch, Bộ lưu điện (UPS), việc quản lý và duy trì hệ thống dây cáp là tối quan trọng. Patch Panel (Thanh đấu nối) là một thiết bị không thể thiếu, đóng vai trò then chốt trong việc đảm bảo sự ổn định và linh hoạt của hạ tầng mạng.
Patch panel là gì ?
Patch Panel là một bảng cắm tập trung (bảng quản lý đầu nối) được lắp đặt trong tủ Rack. Nó hoạt động như một cầu nối vật lý giữa cáp mạng đi âm tường (cáp trục) và các thiết bị chuyển mạch (Switch).
Nguyên tắc đấu nối cơ bản:
- Cáp mạng đi âm tường (từ các Office Box/Workstation) được đấu cố định vào mặt sau của Patch Panel.
- Từ mặt trước của Patch Panel, các sợi dây nhảy (Patch Cord) sẽ được sử dụng để kết nối với Switch (thường là Switch trong cùng tủ Rack hoặc tủ Rack server).
Xem thêm: Tìm hiểu về Patch Panel Cat7
5 Lợi Ích Cốt Lõi Khi Sử Dụng Patch Panel
Việc tích hợp Patch Panel mang lại những ưu điểm vượt trội so với việc đấu nối trực tiếp cáp mạng vào Switch:
1. Nâng Cao Độ Ổn Định và Tuổi Thọ Thiết Bị
- Bảo vệ Switch và Cáp trục chính: Theo tiêu chuẩn mạng chuyên nghiệp, không nên bấm đầu RJ45 trực tiếp vào cáp mạng cố định (nhất là cáp Cat6 có độ khó bấm chuẩn cao) rồi cắm vào Switch. Việc này dễ dẫn đến đầu RJ45 bị oxy hóa sau thời gian sử dụng.
- Tránh Lỗi Tín Hiệu (Signal Bounce): Đầu RJ45 kém chất lượng hoặc bấm không chuẩn có thể gây ra hiện tượng dội tín hiệu (Signal Bounce), khiến Switch liên tục phải xử lý các gói tin lỗi, làm giảm hiệu suất và tốc độ mạng. Patch Panel giúp cố định cáp trục và sử dụng Patch Cord tiêu chuẩn để kết nối với Switch, giảm thiểu rủi ro lỗi tín hiệu và kéo dài tuổi thọ cổng Switch.
2. Quản Lý Hệ Thống Dây Cáp Gọn Gàng và Chuyên Nghiệp
- Tập trung hóa: Patch Panel cung cấp một điểm quản lý tập trung cho tất cả các đường dây cáp đi về, giúp tủ Rack trở nên gọn gàng hơn.
- Dễ dàng Gắn nhãn: Các cổng trên Patch Panel cho phép dán nhãn (ví dụ: Tầng, Phòng, Thiết bị – PC, IP Phone, Camera, Printer) một cách khoa học. Kỹ thuật viên có thể dễ dàng quản lý, phân loại và nhóm các thiết bị (ví dụ: tất cả VOIP trong một nhóm, PC trong một nhóm khác) mà không cần phải truy cập trực tiếp vào các cổng Switch.
3. Đơn Giản Hóa Việc Bảo Trì và Xử Lý Sự Cố
- Linh hoạt cao: Khi cần thay đổi kết nối (ví dụ: chuyển một máy tính sang Switch khác, hoặc chuyển sang VLAN khác), bạn chỉ cần thay đổi vị trí của Patch Cord ở mặt trước của Patch Panel, thay vì phải rút và cắm lại cáp trục cố định.
- Giảm rủi ro hỏng hóc: Cáp mạng âm tường (cáp trục) được đấu cố định vào Patch Panel, hạn chế việc tháo/cắm trực tiếp cáp này, từ đó giảm thiểu rủi ro đứt hoặc lỏng cáp do thao tác thường xuyên.
- Hỗ trợ kiểm tra: Patch Panel cung cấp điểm đấu nối thuận tiện cho các thiết bị kiểm tra (tester) khi cần chẩn đoán sự cố mạng.
4. Tăng Cường Khả Năng Mở Rộng Hệ Thống (Scalability)
- Dễ dàng thêm thiết bị mới: Trong một hệ thống mạng lớn, việc cần thêm các thiết bị mới là thường xuyên. Với Patch Panel, bạn chỉ cần chạy dây dẫn mới về một cổng trống trên Panel. Thiết bị mới này sau đó có thể dễ dàng kết nối tới Switch hoặc Router thích hợp bằng một sợi Patch Cord, hạn chế sự xáo trộn lớn trong hệ thống dây cáp cố định.
5. Tuân Thủ Tiêu Chuẩn Quốc Tế
Việc sử dụng Patch Panel là một tiêu chuẩn bắt buộc trong các hệ thống mạng chuyên nghiệp và Data Center trên toàn thế giới, đảm bảo hạ tầng mạng đạt chất lượng, độ ổn định và khả năng bảo trì cao nhất.
Các Loại Patch Panel Phổ Biến
Trên thị trường hiện nay, Patch Panel chủ yếu được phân loại theo chuẩn cáp mạng tương thích:
- Patch Panel Cat5e: Phù hợp với hệ thống mạng tốc độ 100 Mbps hoặc 1 Gbps (ở khoảng cách ngắn).

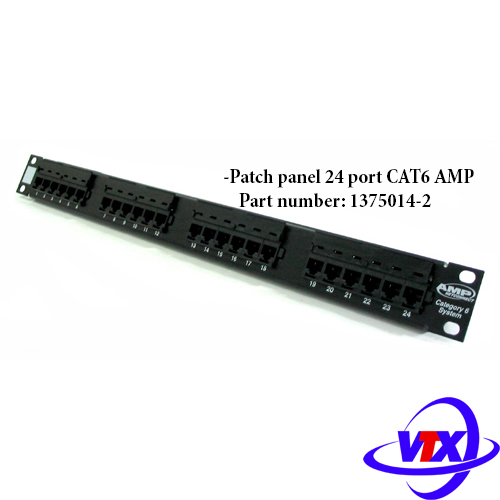

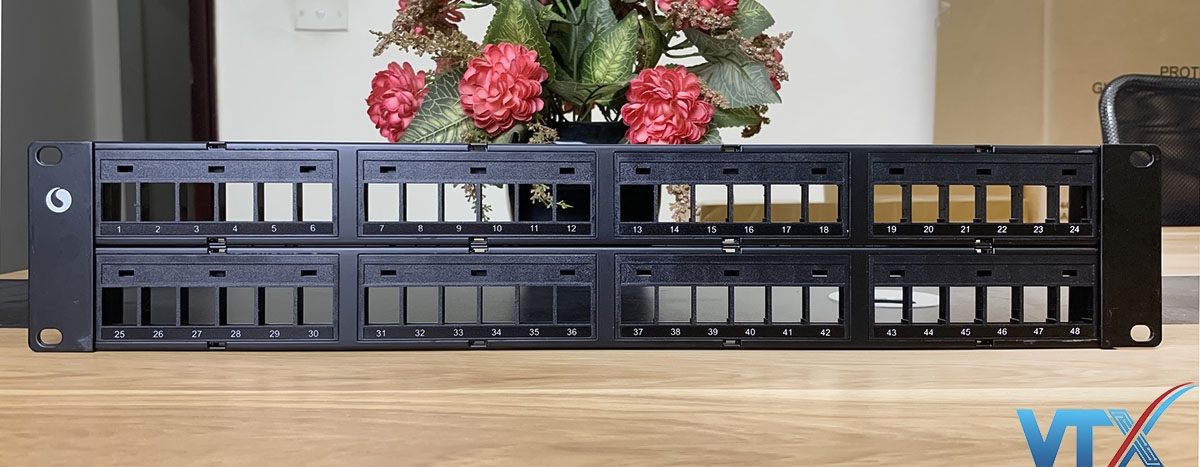

- Patch Panel Cat6: Thường được sử dụng nhất, hỗ trợ tốt cho mạng 1 Gbps và có thể lên đến 10 Gbps ở khoảng cách giới hạn.
