Thiết kế hệ thống Camera cho trường học gồm cổng, sân và hành lang

Chia sẻ
Mục lục bài viết
Khi lắp camera cho trường học, điều khó nhất thường không phải chọn độ phân giải 2MP, 4MP hay 6MP mà là xác định vị trí nào thực sự cần được quan sát. Một camera đặt quá xa cổng có thể nhìn thấy dòng người nhưng không đủ rõ khi cần kiểm tra sự việc; camera hướng ra giữa sân có thể bỏ sót những lối đi bị cây hoặc mái che chắn khuất.

Để thiết kế hệ thống camera cho trường học hiệu quả, nên chia mặt bằng thành ba nhóm: cổng trường, sân trường và hành lang – cầu thang. Mỗi nhóm cần một góc nhìn khác nhau. Cổng ưu tiên ghi nhận người ra vào, sân cần quan sát hoạt động chung, còn hành lang phải thể hiện được hướng di chuyển giữa các phòng học và các tầng.

Trước khi lắp camera, trường học cần xác định những khu vực nào phải giám sát?

Hãy đánh dấu những vị trí quan trọng trên sơ đồ trường trước khi tính số lượng thiết bị. Không cần lắp camera tại mọi khoảng trống; nên ưu tiên nơi có người thường xuyên đi qua, dễ phát sinh sự cố hoặc có điểm mù.

  • Cổng chính, cổng phụ và khu vực phụ huynh đón – trả học sinh: cần biết ai đi qua, vào thời điểm nào và theo hướng nào.
  • Sân chính, sân chơi, khu tập trung và đường đi giữa các dãy nhà: cần quan sát hoạt động chung, nhất là giờ ra chơi và sinh hoạt tập thể.
  • Hành lang, cửa ra cầu thang và chiếu nghỉ: cần theo dõi luồng di chuyển mà không ghi hình sâu vào lớp học hoặc khu vực riêng tư.

Mỗi điểm giám sát nên có một mục tiêu rõ ràng: quan sát toàn cảnh, theo dõi hướng di chuyển hoặc cần hình ảnh chi tiết. Nếu đồng thời cần nhìn rộng và nhìn rõ khuôn mặt tại một vị trí, có thể phải bố trí hai góc camera thay vì dùng một camera góc quá rộng.

Lắp camera tại cổng trường ở vị trí nào?

Giờ vào học và tan trường thường là lúc cổng có nhiều học sinh, phụ huynh và phương tiện cùng di chuyển. Nếu chỉ đặt một camera trên cao nhìn ra đường, hình ảnh có thể bao quát được đám đông nhưng khó theo dõi cụ thể người vừa đi qua cổng.

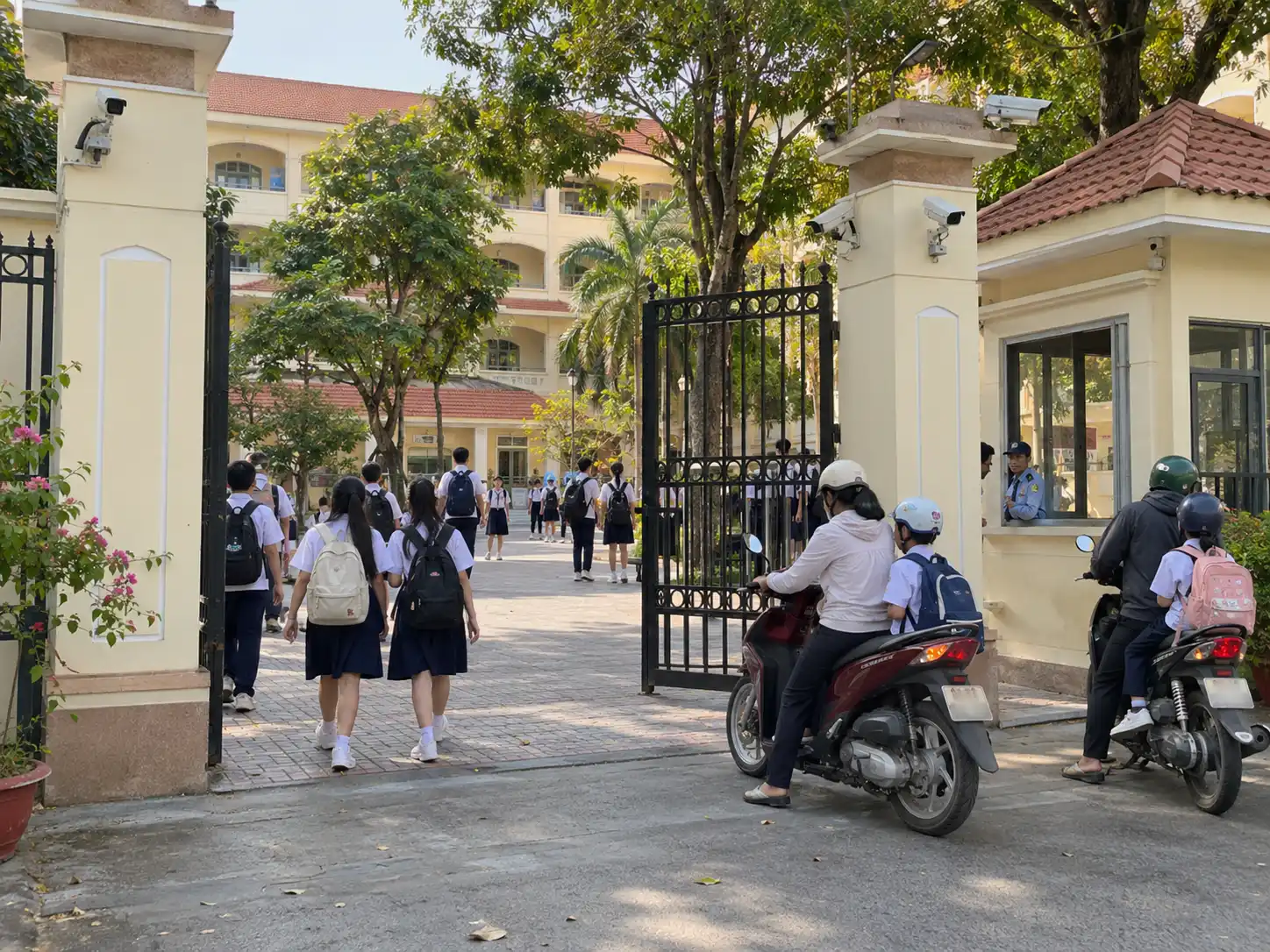

Thiết kế hệ thống camera cho trường học tại cổng ra vào

Camera C1: Quan sát khu vực phía ngoài cổng

C1 nên hướng về phần cổng và khu vực đón – trả học sinh sát lối vào. Góc ghi hình cần thể hiện được người tiếp cận cổng, phương tiện dừng đón – trả và những tình huống có thể gây ùn tắc hoặc va chạm. Tránh mở rộng khung hình quá nhiều ra nhà dân hoặc phần đường không liên quan đến mục đích giám sát.

Camera C2: Ghi nhận người đi qua cổng

C2 có thể đặt ở phía trong trường, hướng về luồng học sinh, giáo viên và khách di chuyển qua cổng. Khi cần xem lại, góc này hỗ trợ xác định thời điểm và hướng người ra vào, bổ sung cho hình toàn cảnh của C1.

Trước khi thi công, nên kiểm tra mái cổng, cánh cổng mở, cây xanh và luồng xe máy có che mất tầm nhìn hay không. Cổng có mái che dễ xảy ra chênh lệch sáng giữa trong và ngoài, vì vậy cần kiểm tra khả năng xử lý ngược sáng (WDR) vào các thời điểm khác nhau trong ngày.

Với trường có cổng phụ được sử dụng thường xuyên, phải khảo sát thêm camera riêng cho cổng đó.

Bố trí camera sân trường thế nào để bao quát mà ít điểm mù?

Camera sân trường chủ yếu phục vụ giám sát hoạt động chung trong giờ ra chơi, giờ thể dục và khi học sinh di chuyển giữa các dãy nhà. Tuy nhiên, góc nhìn rộng chưa chắc đã thu được chi tiết đủ rõ ở các vị trí cách xa camera.

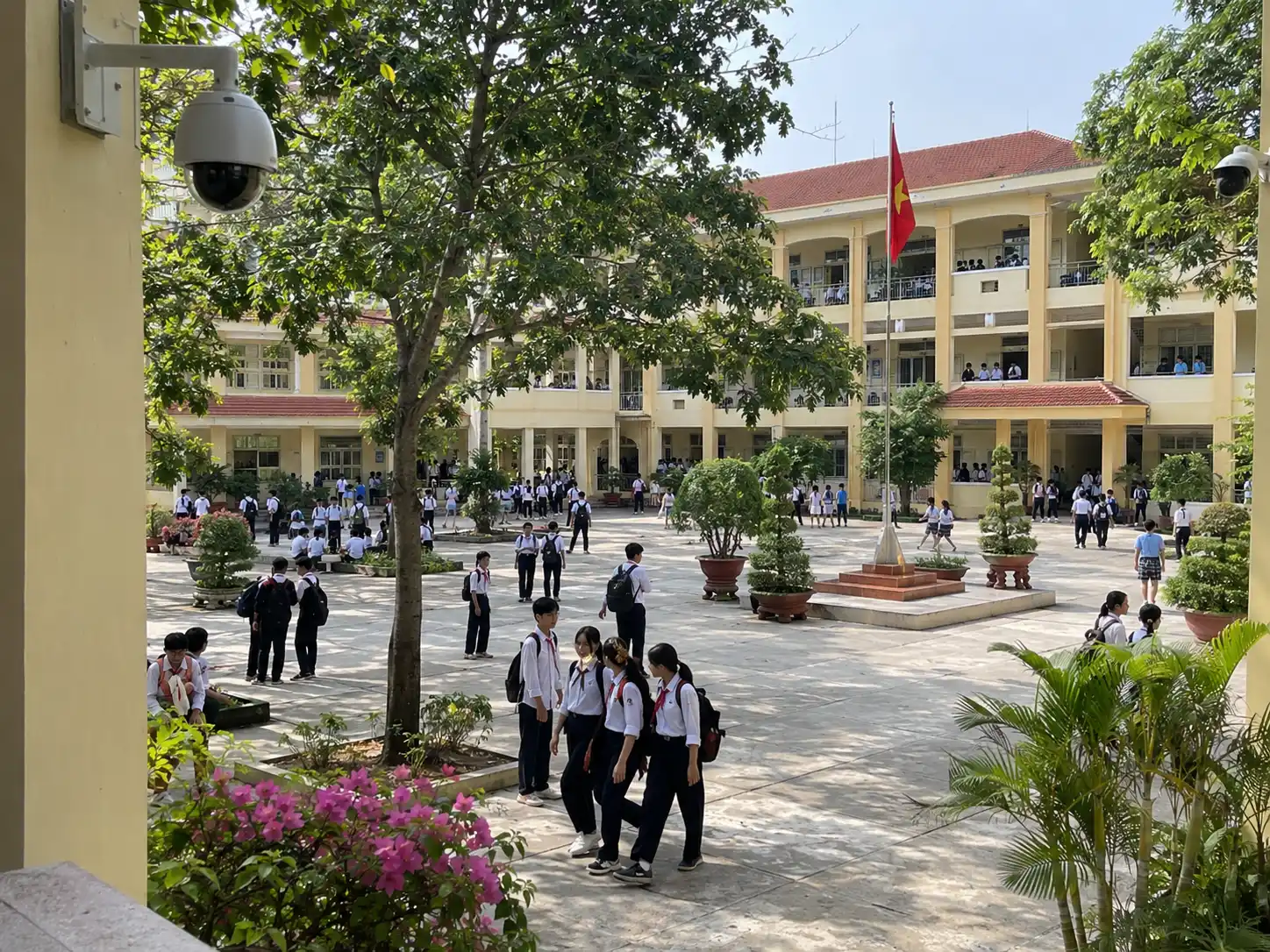

Bố trí camera giám sát tại sân trường

Camera C3: Lấy góc toàn cảnh sân chính

Nên ưu tiên vị trí cố định trên mặt ngoài tòa nhà, có thể nhìn bao quát sân và các lối nối sang dãy lớp học. Camera không nên bị cây, mái hiên hoặc cột cờ che khuất phần quan trọng của hình ảnh.

Nếu sân rộng, cần thử khả năng nhìn rõ hoạt động ở cuối sân thay vì chỉ đánh giá góc rộng trên thông số ống kính.

Camera C4: Bổ sung góc nhìn đối diện hoặc vùng bị che

C4 không nhất thiết phải đặt đối xứng với C3. Hãy chọn vị trí giúp bù phần sân chơi, góc gần mái che, đường nối các dãy nhà hoặc khu vực khuất sau cây. Bố trí hai hướng quan sát có phần giao nhau sẽ hữu ích hơn khi cần theo dõi diễn biến một sự việc.

Camera lắp ngoài trời cần phù hợp với điều kiện mưa nắng tại vị trí thực tế. Nếu trường cần xem lại sự việc vào buổi tối, phải kiểm tra hệ thống đèn và hiệu quả ghi hình thiếu sáng; không nên lấy tầm hồng ngoại công bố làm khoảng cách nhận diện chi tiết.

Lắp camera hành lang và cầu thang ra sao?

Với hành lang dài, mục tiêu là quan sát hướng học sinh di chuyển và các vị trí giao nhau giữa hành lang, cầu thang và lối nối dãy nhà. Một camera đặt giữa hành lang nhưng quay vuông góc ra sân có thể bỏ lỡ phần lớn tuyến đi lại cần giám sát.

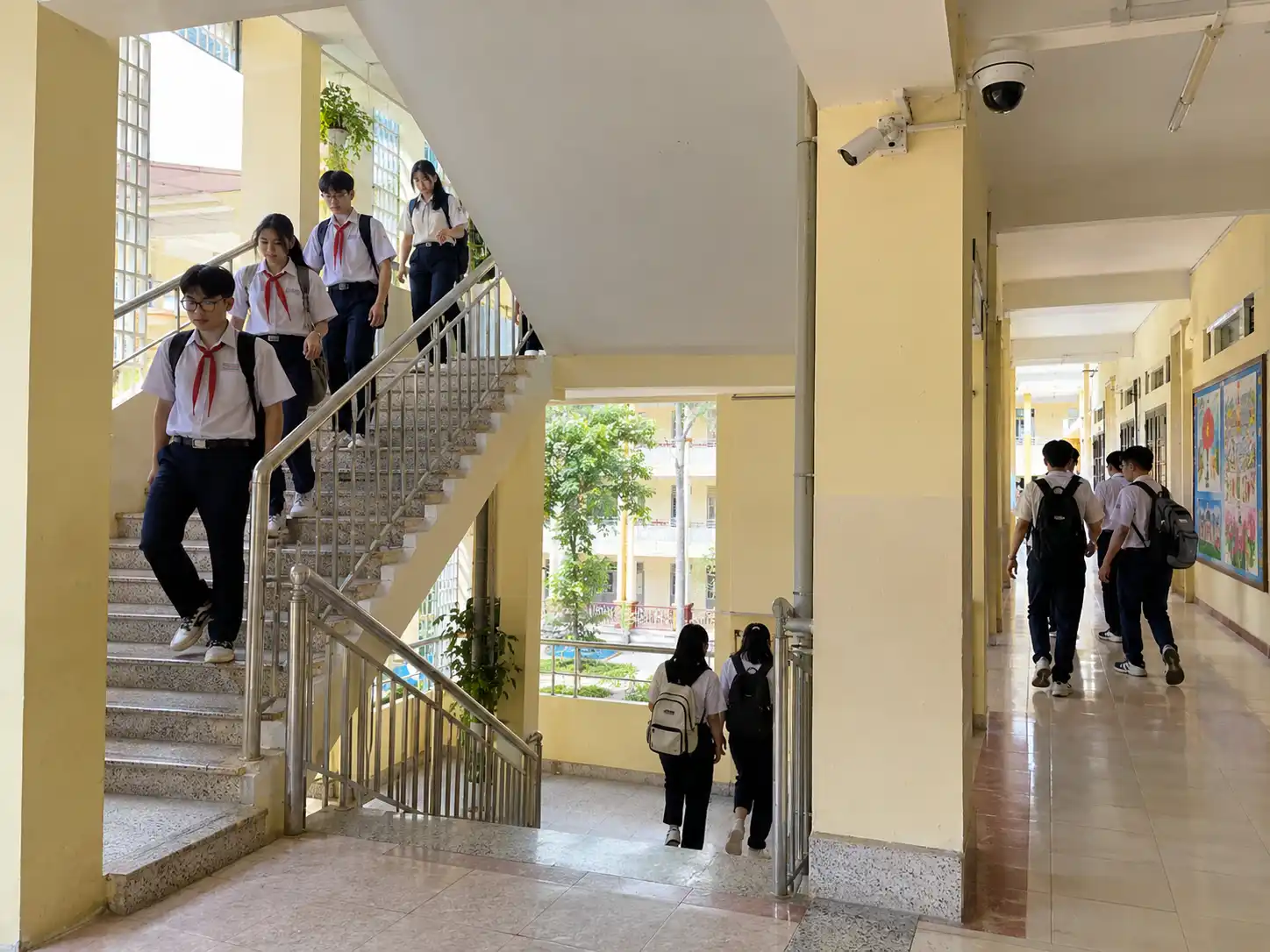

Lắp đặt camera tại hành lang và khu vực cầu thang trường học

Camera C5 và C6: Quan sát dọc các hành lang

Ở hai dãy lớp học, có thể đặt C5 và C6 tại đầu hành lang hoặc nơi giao với cầu thang, cho camera nhìn dọc tuyến di chuyển.

Với hành lang dài, nhiều khúc cua hoặc nhiều tầng, phải bổ sung điểm ghi hình tương ứng; hai camera trên sơ đồ chỉ minh họa cho hai tuyến hành lang, không đại diện cho toàn bộ các tầng.

Camera hỗ trợ chế độ Corridor Mode có thể hữu ích cho không gian dài và hẹp, nhưng vẫn cần kiểm tra góc nhìn thực tế và hướng lắp đặt. Không nên đặt camera hướng sâu vào bên trong lớp học nếu mục tiêu chỉ là giám sát hành lang.

Camera C7: Theo dõi chiếu nghỉ và lối lên xuống cầu thang

C7 nên nhìn được khu vực chiếu nghỉ, đoạn chuyển hướng và cửa kết nối với hành lang. Đối với cầu thang nhiều vế hoặc có tường che, một camera có thể không quan sát được mọi bậc thang; cần kiểm tra góc khuất trước khi chốt vị trí.

Camera không nên đặt tại nhà vệ sinh, phòng thay đồ hoặc các không gian riêng tư. Nhà trường cũng cần xác định rõ người được phép xem, trích xuất và lưu trữ hình ảnh học sinh.

Sơ đồ bố trí 7 camera tham khảo cho trường học

Sơ đồ minh họa một trường có cổng chính, sân chung, hai dãy hành lang và khu cầu thang. Ký hiệu C1–C7 giúp hình dung cách chia vị trí giám sát và hướng quan sát, không phải số lượng cố định cho mọi công trình.


sơ đồ camera trường học

Ký hiệu Vị trí lắp tham khảo Loại camera gợi ý Nhiệm vụ chính
C1 Phía ngoài cổng Camera mạng cố định Hikvision AcuSense 4 MP DS-2CD2043G2-IU Quan sát khu vực đón – trả học sinh
C2 Phía trong cổng Camera Hikvision bán cầu AcuSense 4 MP DS-2CD2143G2-IU Ghi nhận người đi qua cổng
C3 Mặt ngoài tòa nhà nhìn ra sân Camera Hikvision 4MP DS-2CD2347G2P-LSU/SL ColorVu Bao quát sân trường chính
C4 Góc bổ sung tại sân Camera Hikvision 6MP DS-2CD2763G2-IZS (hình bán cầu) Quan sát vùng xa hoặc khuất
C5 Hành lang dãy B Camera DOME hồng ngoại HUVIRON HU-ND421D/I3E 4MP Theo dõi hướng di chuyển
C6 Hành lang dãy C Camera DOME hồng ngoại HUVIRON HU-ND421D/I3E 4MP Theo dõi hành lang còn lại
C7 Cầu thang, chiếu nghỉ Camera DOME hồng ngoại HUVIRON HU-ND422D/I3E 4MP Giám sát lối chuyển tầng

Các vùng màu trong sơ đồ chỉ thể hiện hướng quan sát minh họa. Phạm vi quan sát hữu ích và khả năng nhận diện thực tế phụ thuộc vào camera, tiêu cự, khoảng cách và vật cản.

Chọn camera và tính góc quan sát như thế nào?

Cần chọn ống kính theo chiều rộng khu vực và khoảng cách tới đối tượng cần quan sát. Ống kính góc rộng giúp thấy nhiều không gian hơn nhưng làm đối tượng ở xa nhỏ đi; ống kính tiêu cự dài có thể ghi chi tiết hơr3 n ở vùng hẹp.

Với hành lang và cầu thang, nên ưu tiên hướng nhìn dọc lối đi thay vì cố quan sát toàn bộ không gian bằng một góc quá rộng.

Đối với cổng và những nơi có một bên ngoài trời, hãy kiểm tra WDR khi ngược sáng. Với sân trường, cần cân nhắc khả năng chống bụi nước và hiệu quả ghi hình lúc thiếu sáng. Với những nơi dễ bị tác động, có thể chọn camera có mức chống va đập phù hợp.

Nếu bạn đang lên phương án lắp đặt camera cho trường học, hãy liên hệ Viễn Thông Xanh để được tư vấn vị trí lắp đặt camera an ninh, lựa chọn thiết bị và xây dựng hệ thống giám sát phù hợp với mặt bằng thực tế.
