Những điều cần biết về cáp điều khiển tín hiệu

Cáp điều khiển tín hiệu là gì?

Cáp điều khiển là gì? Cáp điều khiển là loại cáp dùng cho nguồn cung cấp vào bên trong các chung cư, nhà cao tầng, các nhà máy và được sử dụng trong các board mạch điều khiển tín hiệu công nghiệp.

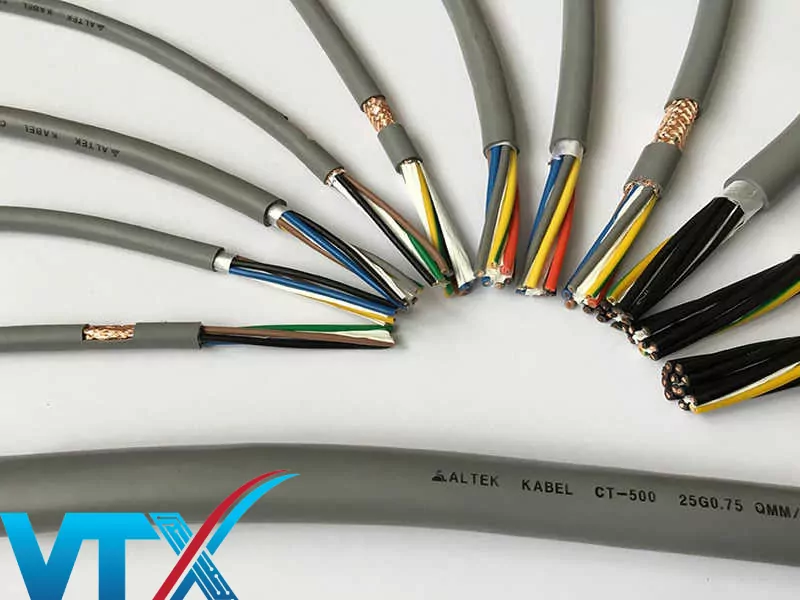

Cấu tạo của cáp điều khiển Altek Kabel có lớp chống nhiễu



Cáp điều khiển tín hiệu thường dùng để truyền hình ảnh, âm thanh và tín hiệu. Ứng dụng trong việc truyền tín hiệu camera.

Một số kí hiệu nhận biết thường thấy trên cáp điều khiển

Cu: ruột dẫn bằng đồng

Al: ruột dẫn băng nhôm

XLPE: chất cách điện bằng XLPE

PVC: chất cách điện bằng PVC

CXV: dây cáp ruột đồng, cách điện bằng XLPE, bọc vỏ bằng PVC

CV, CVV: dây cáp ruột đồng, lớp phân cách bằng PVC, bọc vỏ bằng PVC

Một loại cáp điều khiển tín hiệu

Cáp điều khiển được phân loại tùy thuộc vào chức năng hoạt động như: cáp điều khiển thang máy, cầu trục, camera….

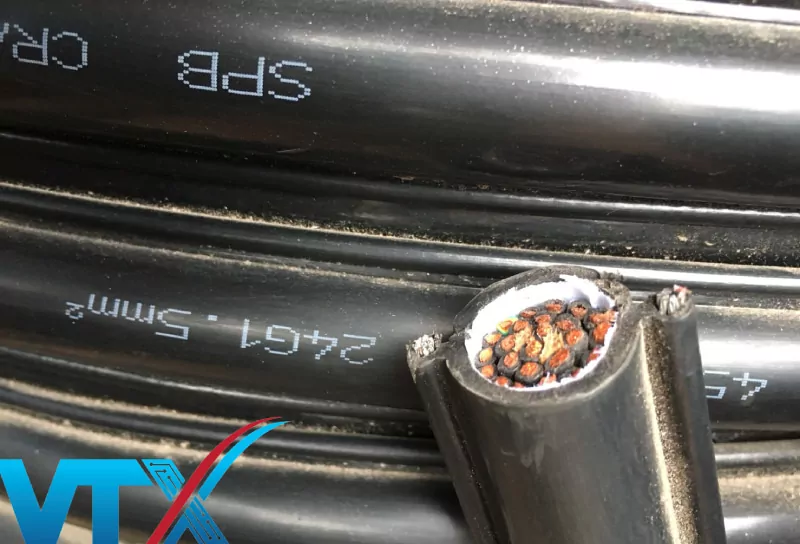

a.Cáp điều khiển cầu trục:

-Cáp điều khiển cầu trục là loại cáp chuyên dụng sử dụng cho các cần trục cao dùng cho các công trình lớn.

-Đặc điểm cấu trúc của cáp điều khiển cầu trục bao gồm:

Lớp cách nhiệt: các lớp nhựa được làm bằng chất liệu PVC, bọc bằng vải.

Vỏ bọc: bằng PVC có hỗ trợ thêm dây thép.

Dây dẫn: chất lượng bằng đồng bộ quạt thành lõi

Nhiệt độ làm việc dài hạn: 750°C

Điện áp thông dụng: 600V

Khả năng chống cháy: đảm bảo tiêu chuẩn CSA FT1 và ULVW.

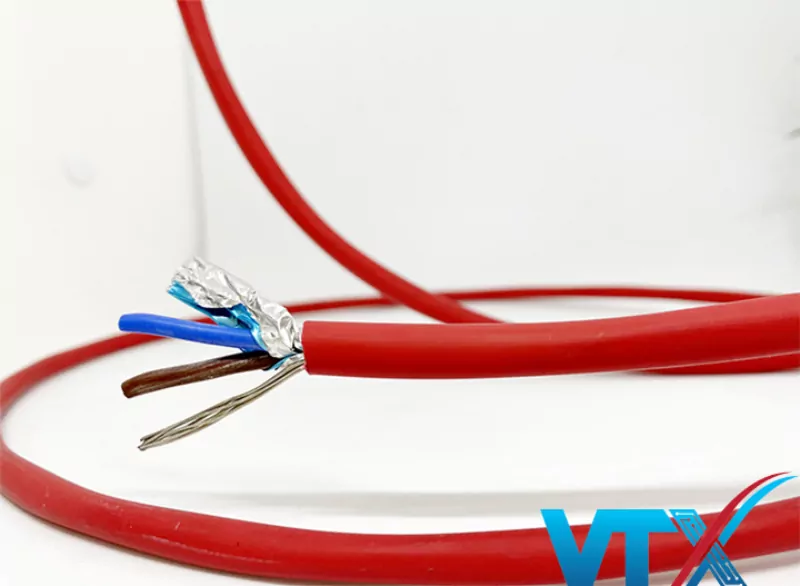

b.Cáp điều khiển chống  cháy

Là loại cáp được sử dụng để điều khiển các thiết bị trong các nhà máy điện, hệ thống giao thông công cộng ngầm, sân bay, khách sạn, bệnh viện, và các tòa nhà cao tầng (những nơi có yêu cầu khả năng chống cháy cao)

-Đặc điểm kĩ thuật của cáp điều khiển chống cháy bao gồm:

Dây dẫn được làm bằng đồng

Lớp lưới được làm bằng đồng

Lớp vỏ bọc ngoài được làm bằng chất liệu PVC có màu đen hoặc cam

Lớp chống cháy bằng mica

Lớp cách điện được làm bằng chất liệu PVC

-Thông số kĩ thuật

Kích cỡ tiết diện 0.5mm2 đến 2.5mm2

Nhiệt độ cao nhất 700°C

Điện áp thông thường 300 đến 500V

Áp dụng tiêu chuẩn chống cháy IEC 60331BS 6387Cat.C&Z

Áp dụng tiêu chuẩn bén cháy IEC 60332

-Cách xác định lõi

Lõi ba: trắng đen đỏ đánh số

Lõi đôi:đen/trắng đáng số

Khi công nghệ kỹ thuật ngày càng tiên tiến và hiện đại, người ta đã sản xuất thêm một số loại cáp điều khiển tín hiệu để phục vụ nhu cầu ngày một cao hơn như cáp điều khiển chống nhiễu.



Tiêu chuẩn sản xuất cáp tín hiệu

Cáp điều khiển tín hiệu có giáp kim loại (cáp ngầm) – Cu/XLPE/PVC(PE)/DSTA/PVC(PE)

Cáp điều khiển tín hiệu có giáp kim loại

1.Lõi dẫn điện: đồng

2.Lớp cách điện: PVC

3.Lớp bọc lót: PVC hoặc PE

4.Lớp áo giáp: băng thép

5.Lớp bọc ngoài: PVC hoặc PE



Cáp điều khiển tín hiệu không có giáp kim loại – Cu/XLPE/PVC(PE)

Cáp điều khiển tín hiệu không có giáp

1.Lõi dẫn điện: đồng

2.Lớp cách điện: XLPE

3.Lớp bọc ngoài: PVC hoặc PE



Cáp điều khiển có giáp (cáp ngầm) 0.6/1kV – Cu/PVC/PVC/DSTA/PVC

Cáp điều khiển có giáp (cáp ngầm)

1.Lõi dẫn điện: đồng

2.Lớp cách điện: PVC

3.Lớp bọc lót: PVC

4.Lớp áo giáp: băng thép

5.Lớp bọc ngoài: PVC



Cáp điều khiển ruột mềm có màn chắn 300/500 V – Cu/PVC/PVC/SB/PVC

Cáp điều khiển ruột mềm có màn chắn

1.Lõi dẫn điện: đồng

2.Lớp cách điện: PVC

3.Lớp bọc lót: PVC

4.Màn chắn: lưới sợi đồng

5.Lớp bọc ngoài: PVC

Cáp điều khiển ruột mềm không có màn chắn 300/500 V – Cu/PVC/PVC

Cáp điều khiển ruột mềm có màn chắn

1.Lõi dẫn điện: đồng

2.Lớp cách điện: PVC

3.Lớp bọc ngoài: PVC

Mua cáp điều khiển ở đâu giá rẻ, uy tín, chất lượng

Cáp điều khiển hiện nay được bày bán rất nhiều trên thị trường kéo theo đó rất nhiều loại cáp hàng nhái hàng kém chất lượng cũng được bán ra. Các loại cáp này gây ảnh hưởng vô cùng nghiêm trọng đến toàn bộ công trình thi công của người sử dụng. Công ty cổ phần Viễn Thông Xanh Việt Nam là một trong những đơn vị chuyên cung cấp các sản phẩm thiết bị mạng nói chung cũng như các loại cáp điều khiển chính hãng đến từ các thương hiệu nổi tiếng như: cáp điều khiển Alantek, cáp điều khiển Belden, Sangjin,… Đến với VTX quý khách có thể hoàn toàn yên tâm không chỉ bởi chất lượng sản phẩm mà còn chất lượng dịch vụ chúng tôi mang lại. Để tìm hiểu thêm cũng như có nhu cầu đặt hàng cáp điều khiển, quý vị có thể liên hệ trực tiếp theo thông tin:
