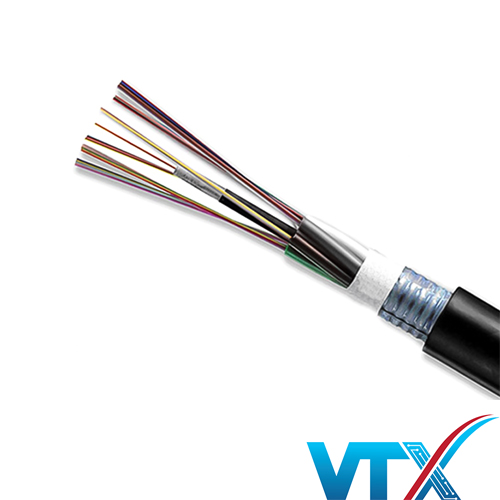

Cáp quang treo single mode 12FO

Danh mục: Cáp Quang Mã SP: —

5 trên 5 dựa trên 4 đánh giá

5.0 (4 đánh giá)

Đã bán: 1.165

Sẵn hàng

Giao hàng: 1-3 NgàyGiao 1-3 Ngày

Tổng quan sản phẩm

Loại cáp: Cáp quang treo hình số 8 Singlemode
Số lõi: 12FO
Bước sóng làm việc: 1310nm và 1550nm
Đường kính lõi sợi quang: 9/125µm
Tiêu chuẩn sợi: ITU-T G.652, ITU-T G.655
Chiều dài cuộn tối đa: Không nêu rõ (thường 2–4km/rulo)
Ứng dụng: Truyền dẫn tín hiệu quang ngoài trời, treo trên cột điện, kết nối mạng cục bộ (LAN), mạng thuê bao, hệ thống thông tin nội bộ và đường dài.

Vui lòng liên hệ để nhận báo giá tốt nhất

Mức giá ưu đãi

Bảo vệ dự án

Hỗ trợ công nợ

Tư vấn & báo giá

Ms. Dung 0982 960 685

Ms. Hồng 096 191 9559

Mr. Sơn 0973 497 685

Mr. Trường 096 165 3553

Mr. Duy 098 939 5445

CAM KẾT TỪ VIỄN THÔNG XANH

Cam kết hàng chính hãng, chất lượng.
Sản phẩm đầy đủ giấy tờ CO/CQ cho dự án.
Xuất hóa đơn (VAT) đầy đủ cho mọi đơn hàng.

Giao hàng nhanh chóng với giao hỏa tốc chỉ từ 2h – 3h với các đơn hàng trong nội thành Hà Nội và TP. Hồ Chí Minh. Viễn Thông Xanh giao hàng toàn quốc đến tận chân công trình, dự án, tòa nhà chỉ từ 1 – 3 ngày. Với các đơn hàng sản phẩm cần phải đặt nhập khẩu / đặt sản xuất sẽ mất thêm từ 5 – 10 ngày thời gian.

Với mọi sản phẩm mua sắm tại Viễn Thông Xanh đều được hưởng chế độ bảo hành đầy đủ. Tất cả các sản phẩm còn trong thời gian bảo hành, đầy đủ các tem phiếu bảo hành bị gặp lỗi hỏng hóc, sự cố kỹ thuật xảy ra do lỗi của nhà sản xuất sẽ được hỗ trợ bảo hành miễn phí theo đúng chính sách bảo hành của hãng sản xuất.

Viễn Thông Xanh Việt Nam hỗ trợ Quý khách đổi sản phẩm trong vòng 7 ngày kể từ ngày nhận hàng theo biên lai vận chuyển áp dụng cho các sản phẩm lỗi và phải còn nguyên tem, hộp, phiếu bảo hành cũng như các phụ kiện đi kèm với sản phẩm.

Thông số kỹ thuật

Thông số kỹ thuật của Cáp quang treo single mode 12FO
Chỉ tiêu	Đặc tính
Lực chịu căng	Phương pháp: IEC 60794-1-2-E1 – Đường kính trục cuốn: 30D (D = đường kính cáp) – Lực tải lớn nhất: 610kg – Lực tải liên tục : 215kg – Độ căng của sợi: £ 0.6% lực tải Max – Tăng suy hao: £ 0.1 dB với lực tải liên tục
Lực chịu ép	– Phương pháp: IEC 60794-1-2-E3 – Lực ép thử: 1100 N/50 mm – Thời gian: 10 phút – Điểm: 1 – Kết quả: + Tăng suy hao: £ 0.10 dB + Cáp không bị vỡ vỏ, đứt sợi
Lực va đập	– Phương pháp: IEC 60794-1-2-E4 – Thông số tác động búa: + Độ cao: 100 cm + Trọng lượng: 1 kg (10N) + Đường kính búa: 25 mm
Chịu uốn cong	– Phương pháp: IEC 60794-1-2-E6 – Thông số: + Đường kính trục uốn: 20D (D = đường kính cáp) + Góc uốn : ± 90° + Chu kỳ uốn: 25 chu kỳ – Kết quả: + Độ tăng suy hao : £ 0.10 dB + Sợi quang không gẫy, vỏ cáp không bị hư hại
Chịu xoắn	– Phương pháp: IEC 60794-1-2-E7 – Thông số: + Chiều dài thử xoắn: 2m + Số chu kỳ: 10 chu kỳ + Góc xoắn: ± 180° – Kết quả: + Độ tăng suy hao: £ 0.10 dB + Sợi quang không gẫy, vỏ cáp không bị hư hại
Chịu nhiệt	– Phương pháp: IEC 60794-1-2-F1 – Thông số: + Chu trình nhiệt : 20 – 30 độ c + 60 – 23 độ C + Thời gian/ nhiệt độ : 24 giờ – Kết quả: + Độ tăng suy hao: £ 0.1 dB/km
Chống thấm	– Phương pháp: IEC 60794-1-E14 – Thông số: + Chiều dài mẫu: 3m + Chiều cao cột nước: 1m + Thời gian thử: 24 giờ – Kết quả: + Mẫu thử không bị thấm nước

Mô tả sản phẩm

Giới thiệu chung cáp quang treo single mode 12FO

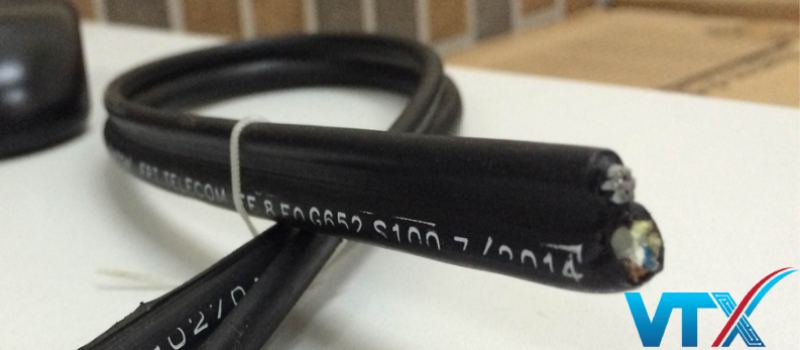

Cáp quang treo 12FO là giải pháp hàng đầu cho nhu cầu truyền tải dữ liệu một cách an toàn với khoảng cách xa. Để đảm bảo được hiệu suất truyền tải ổn định với khoảng cách lớn, cáp có cấu trúc đặc biệt riêng. Cáp treo singlemode sử dụng cấu trúc ống lỏng đặc biệt để tăng khả năng chịu sức căng và uốn cong khi thi công và lắp đặt. Bên cạnh đó lớp bảo vệ cáp hoàn toàn bảo vệ lõi khỏ sự ảnh hưởng tiêu cực từ môi trường thi công và thời tiết. [caption id="attachment_25081" align="aligncenter" width="710"]

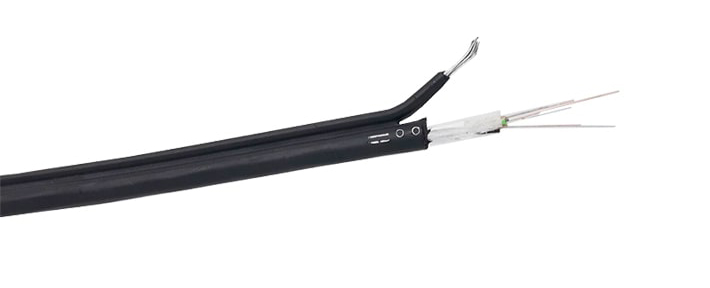

Cáp quang treo single mode 12FO[/caption] Các sợi cáp quang singlemode gồm 12 sợi làm bằng thủy tinh được bảo vệ khỏi tác động cơ học hay sự thâm nhập của khí hơi và nước. Điều này là do cấu tạo các khoảng trống tạo nên từ sợi quang và bề mặt bên trong ốm đệm lỏng được lấp đầy bởi hợp chất đặc biệt. Vỏ cáp quang treo được làm từ 2 lớp nhựa HDPE có khả năng chịu nhiệt tốt lên tới 70 độ, tăng độ chịu lực và sự thâm nhập của các tác động tiêu cực khác.

Ứng dụng cáp quang treo

- Cáp được thiết kế phù hợp cho các mục đích sử dụng: + Kết nối Hệ thống mạng cục bộ. + Kết nối Hệ thống mạng thuê bao. + Kết nối Hệ thống thông tin nội bộ. + Kết nối Hệ thống thông tin liên lạc đườg dài.

Cấu trúc của cáp quang treo 12FO

Cáp quang treo 12FO được cấu trúc theo hình số 8. Đây là loại cáp quang phổ biến nhất và thường gặp nhất, bạn có thể bắt gặp ở mọi nơi, mọi chỗ. Đúng như tên gọi của nó, cáp quang treo có dạng hình số 8, gồm phần cáp phi kim loại và phần dây treo kim loại gắn liền với nhau, được sử dụng để treo trên cột ngoài trời. Do có phần dây chịu lực kim loại nên cáp khá cứng, có thể chịu tác động lớn từ môi trường mà không làm ảnh hưởng tới lõi sợi cáp quang bên trong. Theo cấu trúc này: - Các sợi được định vị trong một ống lỏng làm bằng nhựa có mô đun cao. Các ống được đổ đầy hợp chất làm đầy chống nước. - Một dây thép nằm ở trung tâm của lõi như một thành phần cường độ kim loại. - Các ống (và chất độn) được mắc xung quanh bộ phận chịu lực thành một lõi cáp tròn và nhỏ gọn. - Sau khi lớp chống ẩm bằng nhôm Polyetylen Laminate (APL) được phủ xung quanh lõi cáp, phần cáp này đi kèm với dây bện vì phần đỡ được hoàn thiện bằng vỏ bọc polyetylen (PE). [caption id="attachment_33168" align="aligncenter" width="800"]

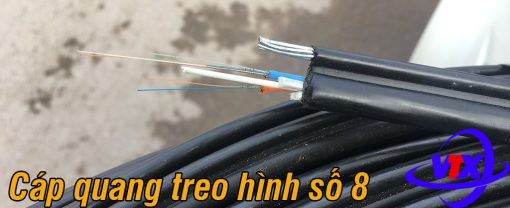

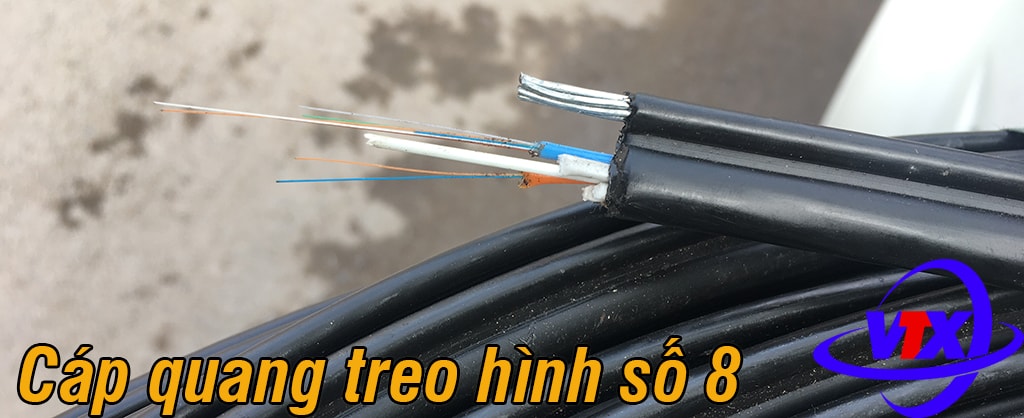

Hình ảnh thực tế cáp quang treo hình số 8[/caption] Cáp quang Single mode được sản xuất trong nước có chất lượng tốt, giá thành cạnh tranh và được tất cả các nhà mạng lớn tin dùng. [caption id="attachment_33169" align="aligncenter" width="800"] cau-truc-cap-quang-treo-single-mode-12FO

cau-truc-cap-quang-treo-single-mode-12FO

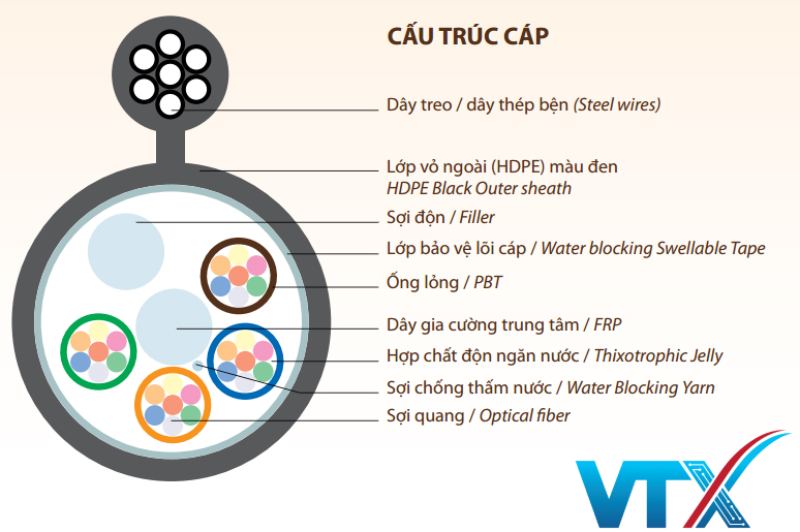

Cấu trúc cáp quang treo single mode 12FO[/caption]

Đặc tính chung cáp quang treo singlemode 12FO

- Số sợi: 12 sợi quang single mode - Bước sóng hoạt động: 1310, 1550nm - Cáp quang treo SM sử dụng công nghệ chống thấm Drycore, ngăn nước và hơi ẩm xâm nhập tuyệt đối. - Cáp có đường kính nhỏ, gọn và nhẹ, dễ dàng khi lắp đặt, xử lý và vận chuyển. - Cường độ chịu lực cao dựa vào các dây thép mạ kẽm bện lại với nhau tăng sức dẻo dai. [caption id="attachment_33171" align="aligncenter" width="800"] hinh-anh-cuon-cap-quang-treo-so-8

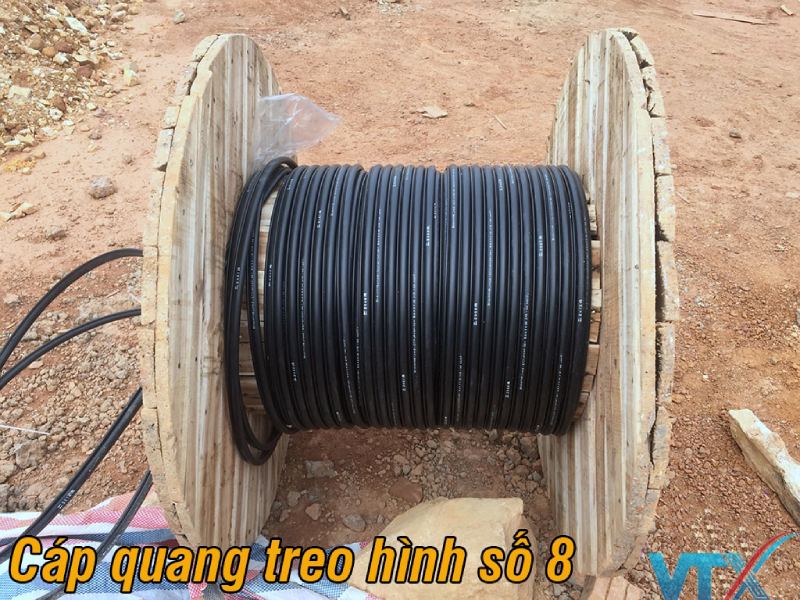

Hình ảnh cuộn cáp quang treo số 8[/caption]

Tiêu chuẩn đáp ứng:

Cáp quang treo singlemode 12FO đáp ứng các tiêu chuẩn sau: - TCN 68 -160: 2008: Mạng viễn thông – cáp sợi quang. - ITU-T G652: Tiêu chuẩn kỹ thuật sợi quang đơn Mode SMF. - ITU-T G655: Tiêu chuẩn kỹ thuật sợi quang đơn Mode có hệ số tán sắc khác 0 ở các vùng bước sóng 1500nm đến 1600nm. - IEC-60794 - 1/2/3 :3/2003: Phương pháp kiểm tra chỉ tiêu kỹ thuật cáp quang. - IEC-60793: Phương pháp kiểm tra chỉ tiêu kỹ thuật sợi quang. - TIA/EIA-598: Tiêu chuẩn mã hoá màu sợi quang. - TC.00.PKT.242:13/1/2014-TĐVTQĐ: Tiêu chuẩn kỹ thuật cáp phân phối - TC.00.PKT.92:13/4/2011-TĐVTQĐ: Tiêu chuẩn kỹ thuật cáp sợi quang. - ITU-T Rec L.26: 2002: Cấu trúc, yêu cầu kỹ thuật cáp quang treo. - ITU-T Rec L.78: 2002: Cấu trúc, yêu cầu kỹ thuật cáp quang luồn cống. - IEEE-1222: Phương pháp kiểm tra cáp ADSS. - TCVN 8696:2011: Tiêu chuẩn cáp quang vào nhà thuê bao. - Tiêu chuẩn EIA-555-33A:1998
