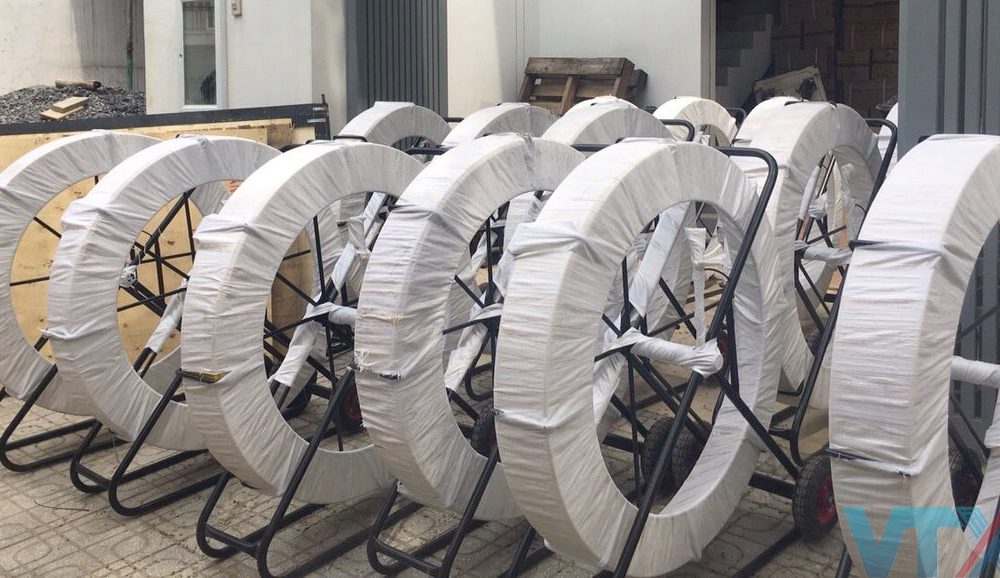

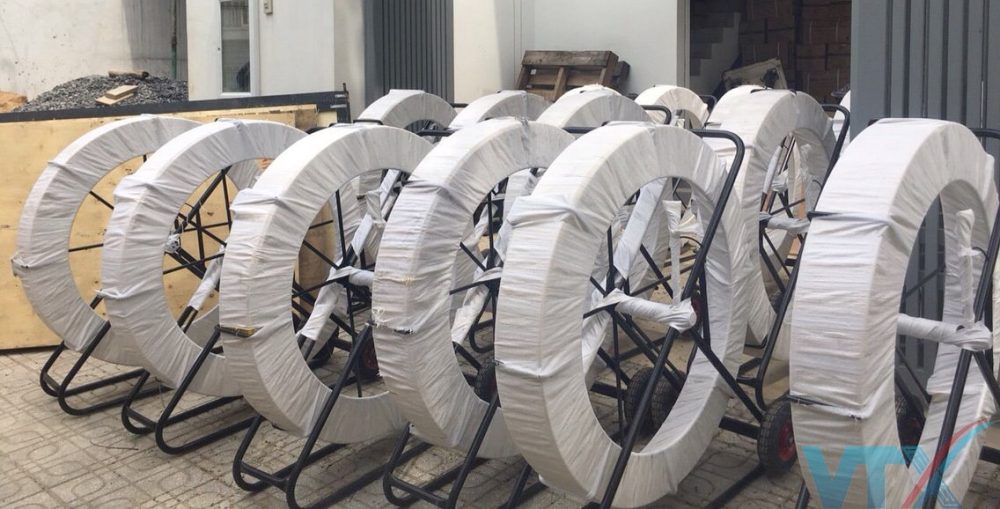

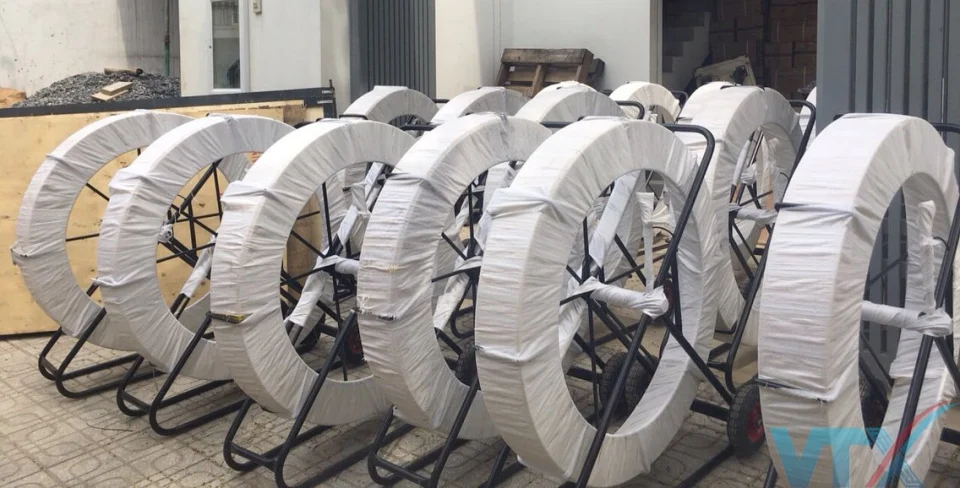

Ghi kéo cáp ngầm chiều dài 100m, 150, 200m

Giới thiệu Ghi kéo cáp ngầm chiều dài 100m, 150, 200m hoặc tùy chọn

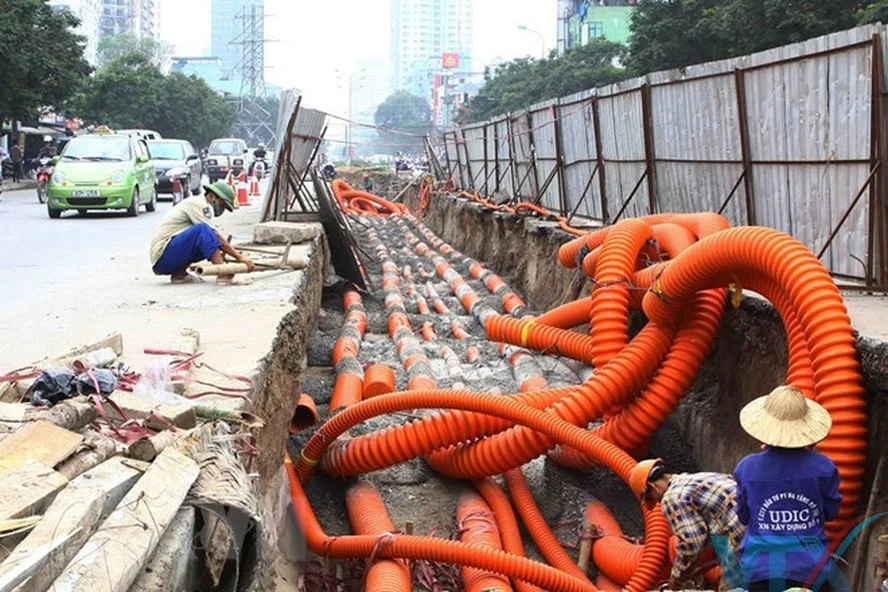

Ghi kéo cáp ngầm là thiết bị không thể thiếu trong thi công cáp ngầm như cáp điện, cáp quang, cáp thông tin. Nó có vai trò đặc biệt quan trọng để xử lý bài toán khó là kéo cáp qua các đường ống chôn sẵn dài đến hàng trăm mét

Ghi kéo cáp, Ghi kéo cáp ngầm là loại dây mồi cỡ lớn, có khung đỡ dùng luồn qua ống ngầm có chiều dài nhất định sau đó nối một đầu sợi ghi vào cáp và kéo cáp qua đoạn ống ngầm đó. Ghi kéo cáp là một phát minh vĩ đại trong việc đưa các đường dây cáp to, nặng qua một quảng đường dài trong đường ống hẹp. Ghi kéo cáp ngầm là công cụ không thể thiếu trong việc thi công kéo bất cứ đường cáp ngầm nào.

Dây ghi kéo cáp chủ yếu được làm bằng sợi thủy tinh và nhựa cường độ cao sau khi được ép ở nhiệt độ cao thành một thanh nhựa gia cố bằng sợi thủy tinh. Bề mặt bên ngoài của dây được làm bằng nhựa kỹ thuật polyethylene mật độ cao, và lớp vỏ bọc được làm để làm cho bề mặt của ren mịn và tăng cường hiệu suất chống mài mòn, chống lão hóa, chống axit và kiềm.

Thông tin kỹ thuật Ghi kéo cáp ngầm chiều dài 100m, 150, 200m

1.Phần dây cáp chịu lực:

• Dây ghi kéo cáp có đường kính: φ9mm, φ10mm, φ11mm, φ12mm, φ13mm.
• Vật liệu: sợi thuỷ tinh với đặc tính:
  Sợi thuỷ tinh có độ bền cao, nhẹ và không bị bẻ cong khi cuộn vào khung.
  Chống rạn nứt khi làm việc trong điều khiện thời tiết xấu.
• Phạm vi chiều dài: 10m-500m (có thể tùy chỉnh theo yêu cầu của khách hàng)
• Nhiệt độ làm việc: -40°C tới + 80°C
• Bán kính uốn: 210mm
• Mật độ sợi: 210kg / m
• Lực kéo tối đa: 3-5 Tấn

2.Phần khung + Bánh xe

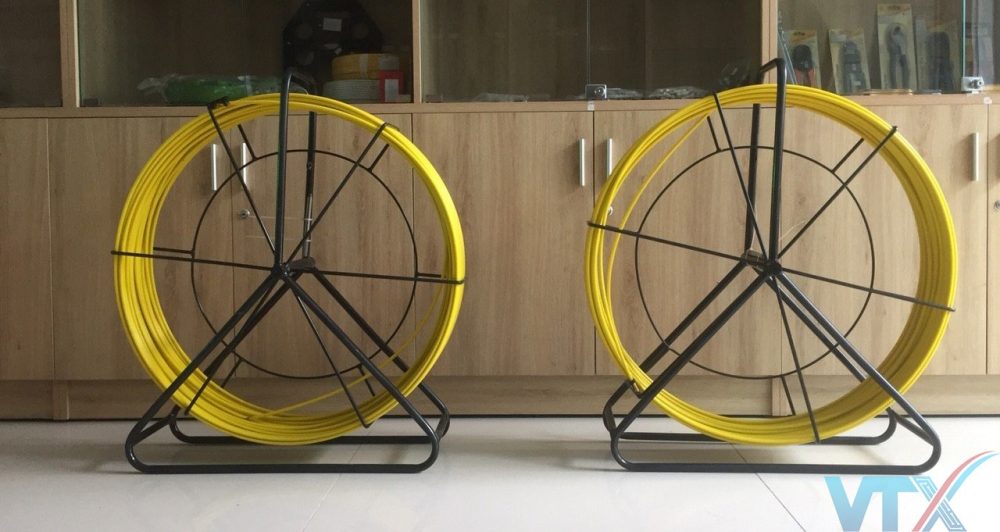

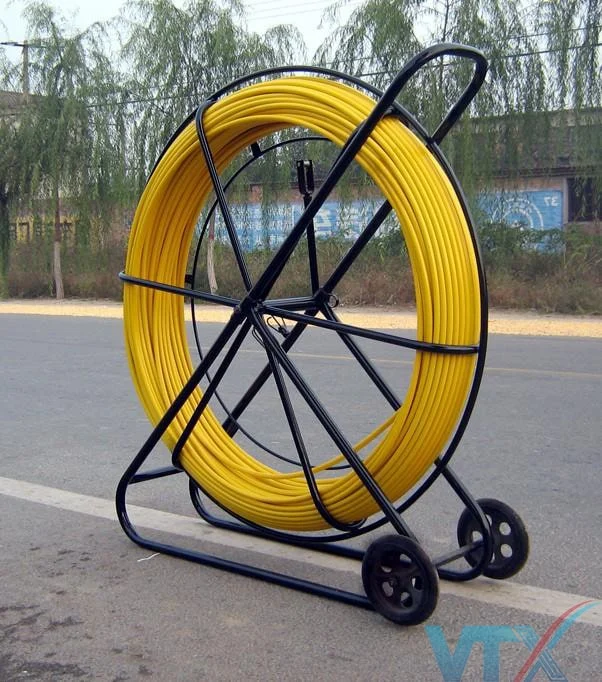

• Cấu tạo: Khung giữ, khung tang lớn để cuốn dây cáp ghi và bánh xe dễ dàng di chuyển.
• Vật liệu: Nhôm hoặc Inox
• Phân loại kích thước khung: (1300mm × 450mm × 1330mm), (1200mm × 420mm × 1220mm), (980mm × 350mm × 1000mm), (680mm × 240mm × 700mm), (420mm × 180mm × 400mm)

3.Tính năng của ghi kéo cáp

• Dùng để thi công cấp ngầm cho ngành Viễn Thông, Điện
• Dễ dàng sử dụng và thi công
• Sợi thuỷ tinh chống rạn nứt, axit, kiềm và hoá chất ăn mòn.
• Lực kéo tối đa lớn
• Sợi thuỷ tinh linh hoạt và bền chắc
• Thi công tốt và bền dưới nhiệt độ khắc nghiệt
• Thiết kế gọn, nhẹ và dễ dàng di chuyển ở những địa hình phức tạp
