LRP-101U-KIT – Bộ mở rộng PoE tầm xa 1 cổng (LRP-101UH + LRP-101UE)

Mã SP: LRP-101U-KIT

0 đánh giá

Xem ảnh sản phẩm

Xem thông số kỹ thuật

Thông số kỹ thuật phần cứng

Giao diện Ethernet

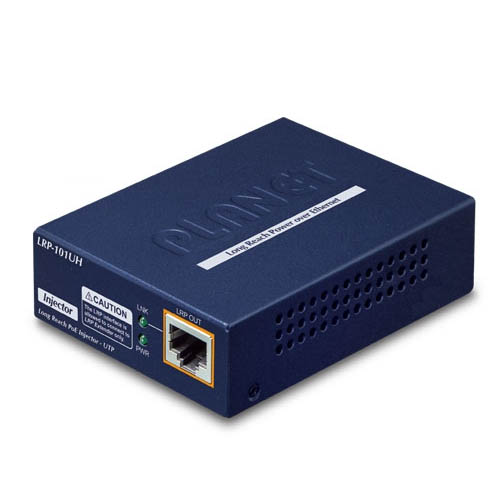

LRP-101UH
■ Đồng: 10/100BASE-TX RJ45, tự động đàm phán/tự động MDI/MDI-X
■ Cấp nguồn qua Ethernet Tiêu chuẩn: IEEE 802.3at/af PoE PD
(Thiết bị được cấp nguồn)
■ Đầu vào PoE: Hỗ trợ cả PSE giữa nhịp và cuối nhịp Phạm
vi đầu vào: 48~56V DC
■ Tốc độ dữ liệu: 100/100Mbps
■ Cáp: Cat5e trở lên
■ Khoảng cách tối đa: 100m
■ Kích thước khung tối đa: 1522 byteLRP-101UE
■ Đồng: 10/100BASE-TX RJ45, tự động đàm phán/tự động MDI/MDI-X
■ Cấp nguồn qua Ethernet Tiêu chuẩn: IEEE 802.3at/af PoE PSE
(Thiết bị cấp nguồn)
■ Đầu ra PoE: 48~56V DC, Tối đa 600mA.
■ Ngân sách PoE: Lên đến 25 watt
■ Chế độ PoE: End-span, RJ45 Pin 1/2(+), 3/6(-)
■ Tốc độ dữ liệu: 100/100Mbps
■ Cáp: Cat5e trở lên
■ Khoảng cách tối đa: 100m
■ Kích thước khung tối đa: 1522 byte

Giao diện PoE tầm xa

LRP-101UH
■ Kết nối: 1 x đầu nối RJ45, PoE tầm xa qua UTP PSE
■ Công suất đầu
ra: 41~56V DC ■ Gán chân nguồn:
RJ45 Chân 1, 3, 5, 7: VCC+
Chân RJ45 2, 4, 6, 8: VCC-
■ Cáp:
Cáp UTP Cat. 3, 4, 5, 5e (tối đa 100 mét)
EIA/TIA-568 100-ohm STP (tối đa 100 mét)
■ Khoảng cách tối đa:
Tối đa 100m với đầu ra PoE+ (328ft.)
Tối đa 500m với đầu ra PoE (1.640ft.)
Tối đa. 1000m không có đầu ra PoE (3.280ft.)
■ Chuẩn Ethernet tầm xa: IEEE 1901
■ Loại điều chế: Wavelet-OFDM
■ Bảo mật: Mã hóa AES 128 bit
■ Băng tần: 2 ~ 28 MHz
■ Mã hóa: AES 128 bitLRP-101UE
■ Kết nối: 1 x đầu nối RJ45, PoE tầm xa qua UTP PD
■ Nguồn điện đầu vào: 37~56V DC*
■ Gán chân nguồn:
RJ45 Chân 1, 3, 5, 7: VCC+
Chân RJ45 2, 4, 6, 8: VCC-
■ Khoảng cách tối đa:
Tối đa 100m với đầu ra PoE+ (328ft.)
Tối đa 500m với đầu ra PoE (1.640ft.)
Tối đa. 1000m không có đầu ra PoE (3.280ft.)
■ Chuẩn Ethernet tầm xa: IEEE 1901
■ Loại điều chế: Wavelet-OFDM
■ Bảo mật: Mã hóa AES 128-bit
■ Băng tần: 2 ~ 28 MHz
■ Mã hóa: AES 128-bitHiệu suất**

Khoảng cách	Tốc độ dữ liệu* (Tải lên / Tải xuống)	Khả năng đầu ra PoE 802.3af/at của LRP-101UE**
Khoảng cách	Tốc độ dữ liệu* (Tải lên / Tải xuống)	LRP-101UH với 56V DC trong	LRP-101UH với PoE+ 30W trong
100m	94 / 94Mbps	30W	19 tuần
200m	82/82Mbps	30W	18W
300m	63/67Mbps	30W	17W
400m	44/48Mbps	22W	14W
500m	30 / 30Mbps	18W	12W

Đèn báo LED

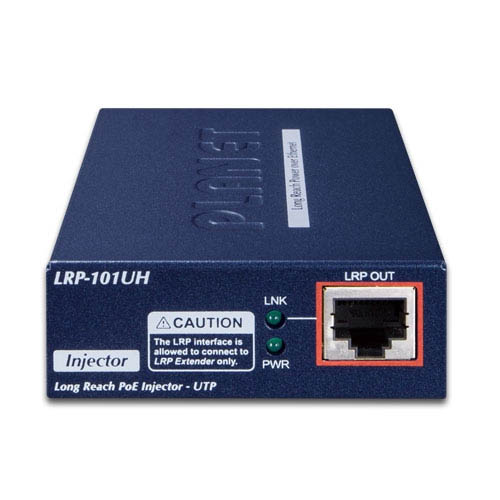

LRP-101UH
4 đèn LED
■ PWR
■ LRP LNK
■ PoE IN

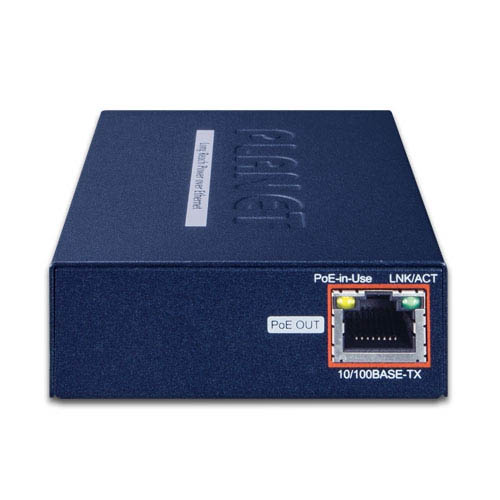

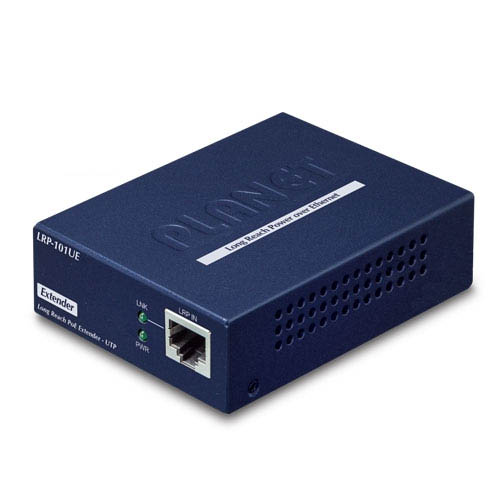

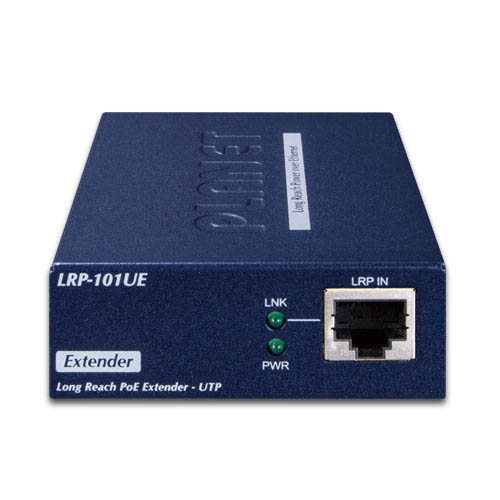

■ LNK/ACTLRP-101UE
4 đèn LED
■ PWR
■ LRP LNK
■ PoE-in-use
■ LNK/ACT

Bảo vệ ESD

4KV một chiều

Bảo vệ EFT

LRP-101UH
■ 2KV
LRP-101UE
■ –

Chất liệu vỏ

Vỏ kim loại

Cài đặt

Gắn tường hoặc thanh ray DIN với bộ tùy chọn

Kích thước (Rộng x Sâu x Cao)

94 x 70 x 26mm

Cân nặng

LRP-101UH
193gLRP-101UE
190g

Yêu cầu về nguồn điện

LRP-101UH

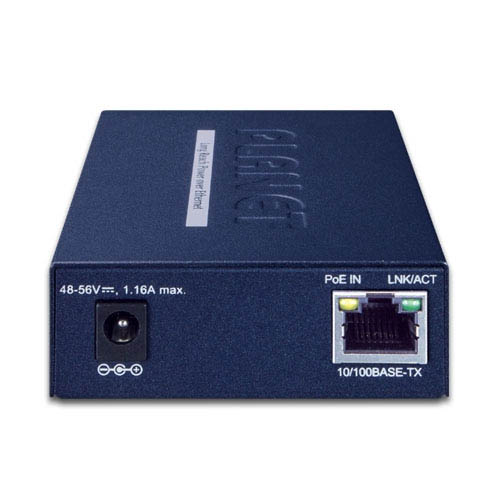

■ RJ45 PoE Đầu vào: 802.3at/af 48~56V DC
■ DC Đầu vào: 48~56V DCLRP-101UE
■ Cấp nguồn qua RJ45 Đầu vào: 44~56V DC

Tiêu chuẩn phù hợp

Tuân thủ tiêu chuẩn

IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3af Cấp nguồn qua Ethernet (802.3at Loại 1)
IEEE 802.3at Cấp nguồn qua Ethernet (802.3at Loại 2)

Tuân thủ quy định

FCC Phần 15 Lớp A, CE

Môi trường

Nhiệt độ

Hoạt động: -20~70 độ C
Bảo quản: -40~75 độ C

Độ ẩm

Hoạt động: 5~95% (không ngưng tụ)
Lưu trữ: 5~95% (không ngưng tụ)

Ghi chú

*1. Tải lên : LRP-101UE đến LRP-101UH, luồng dữ liệu.
Tải xuống : LRP-101UH đến LRP-101UE, luồng dữ liệu.
2. Vì có nhiều giá trị điện trở khác nhau trong danh mục
cáp 5/5e, tốc độ dữ liệu thực tế sẽ khác nhau tùy thuộc vào chất lượng
dây đồng và các yếu tố môi trường.
**Tùy thuộc vào Đầu vào nguồn DC/PoE và chiều dài của cáp UTP
.

LRP-101U-KIT – Bộ mở rộng PoE tầm xa 1 cổng (LRP-101UH + LRP-101UE)

Mã SP: LRP-101U-KIT

0 đánh giá

Hỗ trợ IEEE 802.3at/af với đầu vào 4856V DC và đầu ra 4856V DC, tối đa 600mA
Tốc độ dữ liệu 94/94Mbps ở khoảng cách 100m, và đầu ra PoE lên đến 30W.
Giao diện Ethernet: 10/100BASE-TX RJ45, tự động MDI/MDI-X, hỗ trợ cáp Cat5e trở lên.
Có thể gắn tường hoặc thanh ray DIN với bộ tùy chọn.

Tài liệu tải xuống: Cataloge LRP-101U-KIT

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

Bộ mở rộng PoE tầm xa LRP-101U-KIT gồm hai thiết bị là LRP-101UH và LRP-101UE, đều hỗ trợ giao diện Ethernet 10/100BASE-TX với cổng RJ45. Cả hai thiết bị này đều có khả năng tự động MDI/MDI-X, giúp tối ưu hóa quá trình kết nối và trao đổi dữ liệu.

LRP-101UH hoạt động như một thiết bị được cấp nguồn (PD), tuân thủ chuẩn IEEE 802.3at/af PoE PD, trong khi LRP-101UE hoạt động như một thiết bị cấp nguồn (PSE), tuân thủ chuẩn IEEE 802.3at/af PoE PSE.

LRP-101U-KIT hỗ trợ tốc độ dữ liệu lên đến 100/100Mbps và sử dụng cáp Cat5e trở lên để đảm bảo hiệu suất tối ưu.

LRP-101UH và LRP-101UE đều sử dụng kết nối RJ45 cho PoE tầm xa qua UTP. LRP-101UH có công suất đầu ra là 4156V DC và hỗ trợ các loại cáp UTP (tối đa 100 mét) và EIA/TIA-568 100-ohm STP (tối đa 100 mét).

Ở khoảng cách 100 mét, LRP-101U-KIT có tốc độ dữ liệu đạt 94/94Mbps với khả năng đầu ra PoE lên đến 30W khi sử dụng với 56V DC. Hiệu suất giảm dần theo khoảng cách, với tốc độ dữ liệu và công suất đầu ra giảm tương ứng.
