Thông số kỹ thuật phần cứng

Phiên bản phần cứng

4.0

Cổng đồng

8 cổng 10/100/1000BASE-T RJ45 tự động MDI/MDI-X (Cổng 1 đến 8)

Cổng SFP

12 giao diện SFP 100/1000BASE-X (Cổng 9 đến 20)
Tương thích với bộ thu phát SFP 100BASE-FX

Cổng SFP+

4 giao diện 10GBASE-SR/LR SFP+ (Cổng XG1 đến XG4)
Tương thích ngược với bộ thu phát 100M/1G/2.5GBASE-SX/LX/BX

Bảng điều khiển

1 x cổng nối tiếp RS232-to-RJ45 (115200, 8, N, 1)

Nút reset

< 5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định của nhà sản xuất

Khối thiết bị đầu cuối

Khối đầu cuối 6 chân có thể tháo rời
Chân 1/2 cho Nguồn 1; Chân 3/4 cho báo lỗi; Chân 5/6 cho Nguồn 2
Khối đầu cuối 6 chân có thể tháo rời cho giao diện DI/DO
Chân 1/2 cho DI 1 & 2, Chân 3/4 cho DO 1 & 2, Chân 5/6 cho GND

Báo thức

Một đầu ra rơle cho sự cố cổng và mất điện.
Khả năng dẫn dòng rơle báo động: 1A @ 24V AC

Đầu vào kỹ thuật số (DI)

2 đầu vào kỹ thuật số (DI)
Mức 0: -24V~2,1V (±0,1V)
Mức 1: 2,1V~24V (±0,1V)
Tải đầu vào tới 24V DC, tối đa 10mA.

Đầu ra kỹ thuật số (DO)

2 đầu ra kỹ thuật số (DO)
Cực thu hở tới 24V DC, tối đa 100mA.

Chất liệu

Vỏ kim loại IP30

Cài đặt

Bộ giá đỡ

Kích thước (Rộng x Sâu x Cao)

440 x 200 x 44,5 mm, chiều cao 1U

Cân nặng

2756g

Yêu cầu về nguồn điện

DC: 36-60V, 1,5A (tối đa)
AC: 100~240V, 50/60Hz, 1,5A (tối đa)

Tiêu thụ điện năng/Tản nhiệt

DC：Tối đa 13,6 watt / 46,5 BTU (bật hệ thống)
Tối đa 38,4 watt / 131,1 BTU (tải đầy đủ)
AC：Tối đa 11,2 watt / 38,3 BTU (bật hệ thống)
Tối đa 45,6 watt / 155,6 BTU (tải đầy đủ)

Bảo vệ EFT

6KV một chiều

Bảo vệ ESD

6KV một chiều

Cái quạt

2 quạt thông minh

Ý nghĩa màu đèn

Hệ thống:
DC1 ( Xanh lá cây )
DC2 ( Xanh lá cây )
AC ( Xanh lá cây )
Báo động ( Đỏ )

Theo 10/100/1000T RJ45:
Lên: 1000 LNK/ACT ( Xanh lá cây )
Xuống: 10/100 LNK/ACT ( Màu hổ phách )

Theo 100/1G SFP Giao diện:
Lên: 1000 LNK/ACT ( Xanh lá cây )
Xuống: 100 LNK/ACT ( Màu hổ phách )

Theo 10G SFP+ Giao diện:
Lên: 1G/2.5G LNK/ACT ( Xanh lá cây )
Xuống: 100/10G LNK/ACT ( Màu hổ phách )

Thông số kỹ thuật chuyển mạch

Kiến trúc chuyển đổi

Lưu trữ và chuyển tiếp

Chuyển vải

120Gbps/không chặn

Chuyển đổi thông lượng @ 64Byte

89,28Mpps @64Byte

Bảng Địa Chỉ

Bảng địa chỉ MAC 16K với chức năng tự động học

Bộ đệm dữ liệu chia sẻ

12Mbit

Kiểm soát lưu lượng

Khung tạm dừng IEEE 802.3x cho chế độ song công hoàn toàn
Áp suất ngược cho chế độ bán song công

Khung Jumbo

12KByte

Chức năng của lớp 2

Phản chiếu cổng

TX/RX/cả hai
Màn hình nhiều-đến-1 Tối
đa 4 phiên

Mạng LAN ảo

VLAN dựa trên thẻ 802.1Q
Đường hầm Q-in-Q 802.1ad (xếp chồng VLAN) Giao thức
VLAN thoại
VLAN
VLAN riêng tư (Cổng được bảo vệ)
GVRP
Tối đa 256 nhóm VLAN, trong số 4094 ID VLAN

Liên kết tập hợp

IEEE 802.3ad LACP/Trusty Trunk
cổng tĩnh, (Tối đa 8 nhóm với 8 cổng cho mỗi nhóm)
LACP động (Tối đa 8 nhóm với 8 cổng cho mỗi nhóm)

Giao thức cây mở rộng

Giao thức cây kéo dài IEEE 802.1D (STP)
Giao thức cây
kéo dài nhanh IEEE 802.1w (RSTP) Giao thức cây kéo dài nhiều IEEE 802.1s (MSTP)
STP BPDU Guard, BPDU Filtering và BPDU Forwarding

IGMP Snooping

IPv4 IGMP (v1/v2/v3) Snooping
IGMP Querier
Tối đa 256 nhóm đa hướng

MLD

IPv6 MLD snooping v2, v3, tối đa 256 nhóm đa hướng

Chất lượng dịch vụ

8 ID ánh xạ tới 8 hàng đợi ưu tiên cấp độ
Số cổng
802.1p ưu tiên
802.1Q Thẻ VLAN Thứ
tự ưu tiên DSCP/IP của các gói IPv4/IPv6
Phân loại lưu lượng dựa trên, ưu tiên nghiêm ngặt và WRR
Giới hạn tốc độ vào/ra trên mỗi cổng kiểm soát băng thông

Nhẫn

Hỗ trợ ERPS và tuân thủ ITU-T G.8032
Thời gian phục hồi < 450ms

Chức năng của lớp 3

Giao diện IP

Tối đa 128 giao diện VLAN

Bảng định tuyến

Tối đa 32 mục định tuyến

Giao thức định tuyến

Định tuyến tĩnh phần cứng IPv4

Chức năng bảo mật

Danh sách điều khiển truy cập

IPv4/IPv6 ACL dựa trên IP/ACL dựa trên MAC
IPv4/IPv6 ACE dựa trên IP/ACE dựa trên MAC
Tối đa 256 mục ACL

An ninh

Máy khách RADIUS tích hợp để hợp tác với máy chủ RADIUS
Xác thực truy cập người dùng RADIUS/TACACS+

Bảo mật MAC

Liên kết cổng IP-MAC
Bộ lọc MAC
Địa chỉ MAC tĩnh, tối đa 256 mục MAC tĩnh

Bảo mật nâng cao

DHCP Snooping và DHCP Option82
STP BPDU guard, lọc BPDU và chuyển tiếp BPDU
Ngăn chặn tấn công DoS
Kiểm tra ARP
Bảo vệ nguồn IP

Chức năng quản lí

Giao diện quản lý cơ bản

Bảng điều khiển/ Telnet/ Trình duyệt web/ SNMP v1, v2c

Giao diện quản lý an toàn

SSHv2, TLS v1.2, SNMP v3

Quản lý hệ thống

Nâng cấp chương trình cơ sở bằng giao thức HTTP/TFTP thông qua mạng Ethernet
Giao thức LLDP
SNTP
Tiện ích khám phá thông minh
PLANET Hệ thống NMS PLANET, Ứng dụng NMSViewerPro và CloudViewerPro

Quản lý sự kiện

Nhật ký hệ thống Syslog từ xa/cục bộ

MIB SNMP

RFC 1213 MIB-II
RFC 1215 Bẫy chung
RFC 1493 MIB cầu
RFC 2674 Mở rộng MIB cầu
RFC 2737 MIB thực thể (Phiên bản 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 MIB nhóm giao diện
RFC 3635 MIB giống Ethernet

Tiêu chuẩn phù hợp

Tuân thủ quy định

FCC Phần 15 Lớp A, CE

Tuân thủ tiêu chuẩn

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x Kiểm soát lưu lượng và áp suất ngược
IEEE 802.3ad Đường truyền cổng với LACP
Giao thức cây mở rộng IEEE 802.1D
Giao thức cây mở rộng nhanh
IEEE 802.1w Giao thức cây mở rộng nhiều
IEEE 802.1s Lớp dịch vụ
IEEE 802.1Q Đánh dấu VLAN
IEEE 802.1ab LLDP
IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU-T G.8032 ERPS Ring

Môi trường

Nhiệt độ hoạt động

Nhiệt độ: 0 ~ 60 độ C cho nguồn điện AC/DC
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

Nhiệt độ lưu trữ

Nhiệt độ: -10 ~ 70 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

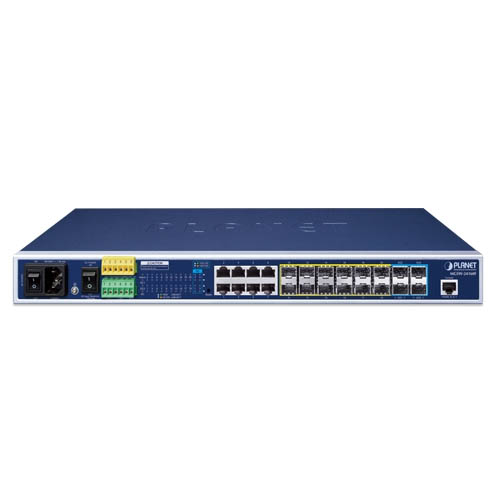

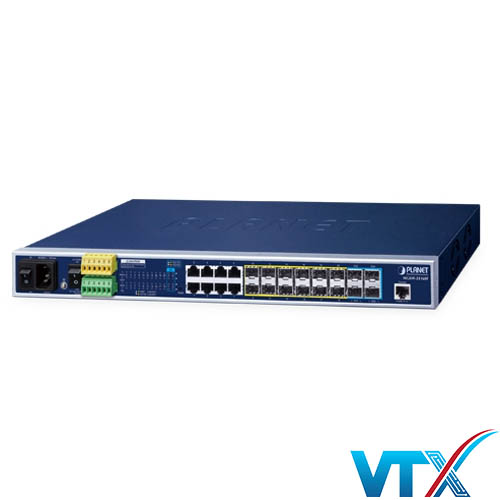

MGSW-24160F – L2+ 8-Port 10/100/1000T + 12-Port 100/1000X SFP + 4-Port 10G SFP

Mã SP: MGSW-24160F

0 đánh giá

Thông lượng 120Gbps với cấu trúc chuyển mạch không chặn.
Hỗ trợ các tốc độ 10GBASE-SR/LR, 2500BASE-X, 1000BASE-SX/LX, 100BASE-FX qua 4 cổng SFP+.
Hỗ trợ ITU-T G.8032 ERPS và 802.1s MSTP cho vòng dự phòng.
Tích hợp SSHv2, TLSv1.2, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection.

Tài liệu tải xuống: Cataloge MGSW-24160F – L2+ 8-Port 101001000T + 12-Port 1001000X SFP + 4-Port 10G SFP

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

PLANET MGSW-24160F là bộ chuyển mạch Ethernet Metro được quản lý L2+ với 8 cổng 10/100/1000T, 12 cổng 100/1000X SFP và 4 cổng 10G SFP+. MGSW-24160F cung cấp giải pháp lý tưởng cho việc nâng cấp cơ sở hạ tầng viễn thông và doanh nghiệp với hiệu suất mạng đáng tin cậy và linh hoạt.

MGSW-24160F mang lại hiệu suất mạng tối ưu

MGSW-24160F sở hữu cấu trúc chuyển mạch không chặn với thông lượng lên tới 120Gbps, đảm bảo hiệu suất tối đa và duy trì hiệu năng từ 0 đến 60 độ C. Với 4 cổng SFP+ hỗ trợ các tốc độ 10GBASE-SR/LR, 2500BASE-X, 1000BASE-SX/LX và 100BASE-FX, quản trị viên có thể linh hoạt lựa chọn bộ thu phát phù hợp theo nhu cầu.

MGSW-24160F có độ tin cậy cao và tự phục hồi

MGSW-24160F hỗ trợ công nghệ ITU-T G.8032 ERPS và giao thức Spanning Tree (802.1s MSTP), Switch MGSW-24160F mang lại khả năng tự phục hồi nhanh chóng, giảm thiểu gián đoạn mạng. Ngoài ra, MGSW-24160F còn hỗ trợ báo động bên ngoài thông qua đầu vào/ra kỹ thuật số giúp quản trị viên phát hiện và quản lý trạng thái thiết bị hiệu quả.

MGSW-24160F tích hợp các giao thức SSHv2 và TLSv1.2, cùng với các tính năng bảo mật như DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, RADIUS và TACACS+, xác thực SNMPv3.

Người dùng có thể quản lý MGSW-24160F dễ dàng và linh hoạt

MGSW-24160F cung cấp giao diện quản lý bảng điều khiển, Web và SNMP, cùng với hỗ trợ SSHv2, TLSv1.2 và SNMP v3 giúp quản lý từ xa an toàn, hỗ trợ định tuyến VLAN IPv4/IPv6 Lớp 3 cho phép kết nối nhiều VLAN và địa chỉ IP, mang lại sự linh hoạt và bảo mật cao trong quản lý mạng.

MGSW-24160F có tính năng chuyển mạch L2 nâng cao

Các tính năng như tổng hợp liên kết cổng động của Switch MGSW-24160F như 802.1Q VLAN và Q-in-Q VLAN, MSTP, bảo vệ vòng lặp và BPDU, IGMP snooping và MLD snooping giúp tối ưu hóa hiệu quả mạng. Bên cạnh đó, MGSW-24160F còn tích hợp nhiều tính năng QoS mạnh mẽ, kiểm soát bão phát sóng/đa hướng/đơn hướng, ưu tiên QoS 802.1p/CoS/IP DSCP, đảm bảo hiệu suất tối ưu cho truyền VoIP và luồng video.
