Cách bấm dây mạng sao cho chuẩn và chính xác nhất

Dây cáp mạng đóng vai trò thiết yếu trong cuộc sống hiện đại ngày nay và một trong những công việc đơn giản hay gặp nhất khi lắp đặt và sử dụng dây cáp mạng là Bấm Dây Mạng. Công việc này khá đơn giản nhưng chắc chắn không phải ai cũng biết làm?

Chính vì vậy, Viễn Thông Xanh đã viết bài viết bài này để hướng dẫn anh em kỹ thuật mới hay bất kỳ ai đều có thể bấm dây mạng một cách nhanh chóng và dễ dàng với các bước rõ ràng dưới đây.

Cách Bấm Dây Mạng Nhanh Chóng Và Chính Xác

Ngoài xem video hướng dẫn bấm dây mạng ở trên, bạn có thể tham khảo các bước chi tiết được mô tả dưới đây:

1. Các cách bấm dây mạng hiện nay

Hiện nay có hai tiêu chuẩn bấm cáp:

– Chuẩn bấm mạng T568A: Dùng để kết nối 2 máy vi tính với nhau.

– Chuẩn bấm mạng T568B: Dùng để kết nối máy vi tính với Hub.

Hai tiêu chuẩn bấm T568A và T568B còn được gọi tắt là kiểu bấm chuẩn A và chuẩn B và đều sử dụng cùng một loại cáp mạng, RJ45. Điểm khác nhau giữa hai chuẩn này là vị trí của các màu dây trên đầu cáp.

Chuẩn T568A: sắp xếp các màu dây theo thứ tự: 1. Trắng xanh lá 2. Xanh lá 3. Trắng cam 4. Xanh dương 5. Trắng xanh dương 6. Cam 7. Trắng nâu 8. Nâu

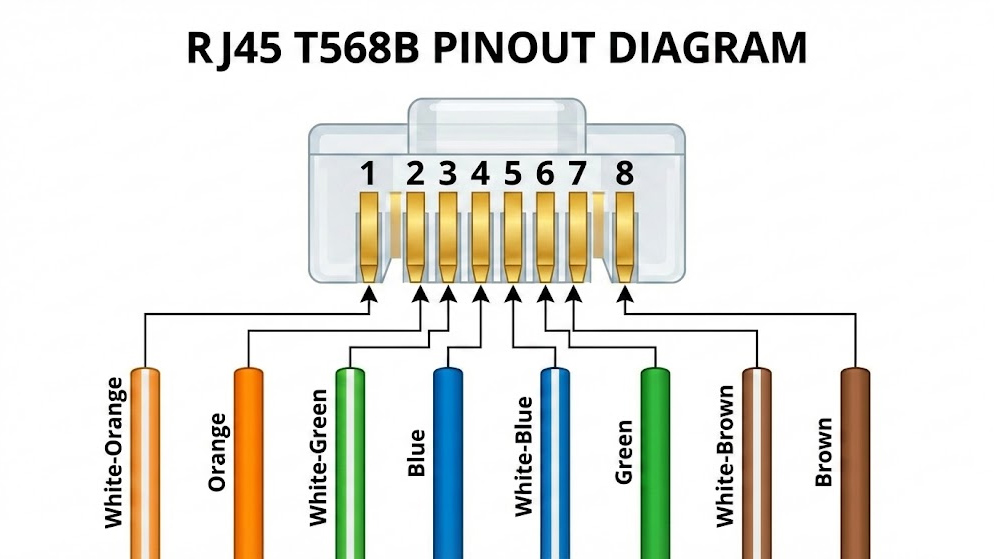

Chuẩn T568B: sắp xếp các màu dây theo thứ tự: 1. Trắng cam 2. Cam 3. Trắng xanh lá 4. Xanh dương 5. Trắng xanh dương 6. Xanh lá 7. Trắng nâu 8. Nâu.

huong-dan-bam-day-cap-mang

Trong hai chuẩn cáp này, được chia thành 2 kiểu bấm:

– Bấm thẳng: kiểu này dùng để nối 2 thiết bị khác loại với nhau như: PC + Switch, Switch + Router,… theo đó 2 đầu dây cáp mạng được bấm theo cùng 1 chuẩn (A-A hoặc B-B)

– Bấm chéo: Dùng để kết nối 2 thiết bị cùng loại với nhau như: PC + PC, PC + Ruoter,… Theo đó 2 đầu dây cáp mạng được bấm theo 2 chuẩn khác nhau (A-B hoặc B-A)

Việc xác định chuẩn bấm mạng và cách bấm đúng sẽ giúp đảm bảo kết nối chuẩn và hiệu quả của việc bấm.

2. Chuẩn bị dung cụ

Để thực hiện công việc bấm dây cáp mạng tại nhà hay bất cứ đâu, bạn cần chuẩn bị các dụng cụ sau:

1 hộp đầu cáp RJ45: bạn nên chuẩn bị số lượng đầu nối cáp dư ra một chút để tránh trường hợp bấm hỏng. Giá đầu RJ45 khá rẻ chỉ từ 1500 VND

1 đoạn dây cáp mạng (độ dài tùy theo nhu cầu sử dụng của bạn): Bạn có thể sử dụng loại dây mạng nào cũng được như phổ biến nhất hiện nay là 2 loại dây mạng Cat5e và Cat6.

1 kìm bấm cáp: Quý vị nên lựa chọn các sản phẩm kìm chính hãng để việc bấm cáp được chính xác và hiệu quả. Một số loại kìm bấm cáp quý vị có thể tham khảo như: Kìm bấm cáp Talon, kìm bấm mạng Dintek, Micronet hay kìm bấm mạng AMP.

3. Tiến hành bấm cáp mạng

Sau khi đã chuẩn bị đầy đủ các dụng cụ cần thiết, tiến hành bấm dây mạng theo các bước sau:

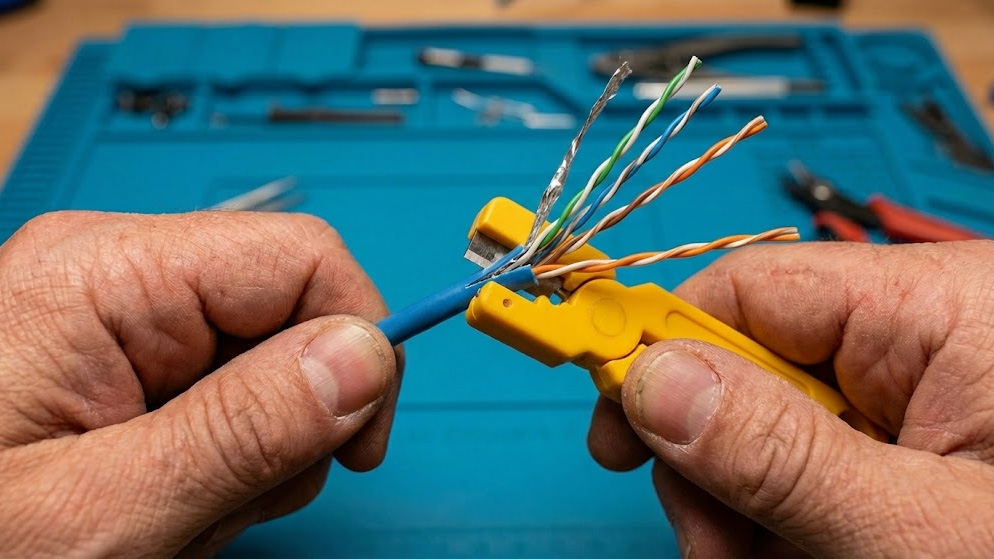

Bước 1: Các bạn dùng kìm hoặc kéo cắt vỏ đầu cáp, cứ cắt dài thêm chút tý xếp màu cho dễ (với khoảng 4 cm là được).

Dùng kim hoặc dao cắt vỏ đầu cáp mạng

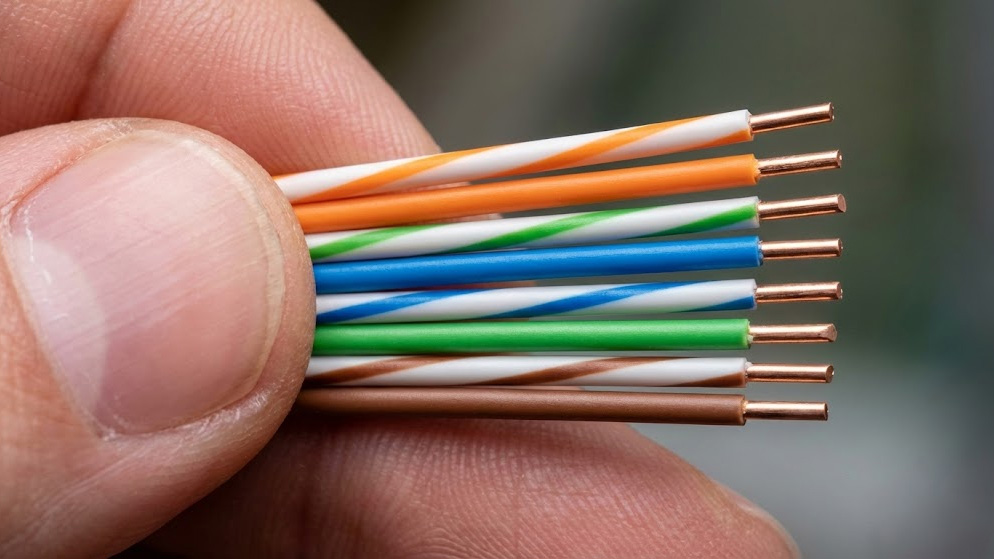

Bước 2: Gỡ các đầu xoắn và xếp theo thứ tự theo tiêu chuẩn:

Chuẩn T568A: 1. Trắng xanh lá 2. Xanh lá 3. Trắng cam 4. Xanh dương 5. Trắng xanh dương 6. Cam 7. Trắng nâu 8. Nâu

Chuẩn T568B: 1. Trắng cam 2. Cam 3. Trắng xanh lá 4. Xanh dương 5. Trắng xanh dương 6. Xanh lá 7. Trắng nâu 8. Nâu.

Gỡ các đầu xoắn và xếp theo thứ tự theo tiêu chuẩn

Bước 3: Xếp các dây lại sát nhau và dùng kìm cắt để bằng nhau.

Xếp các dây lại sát nhau và dùng kìm cắt để bằng nhau.

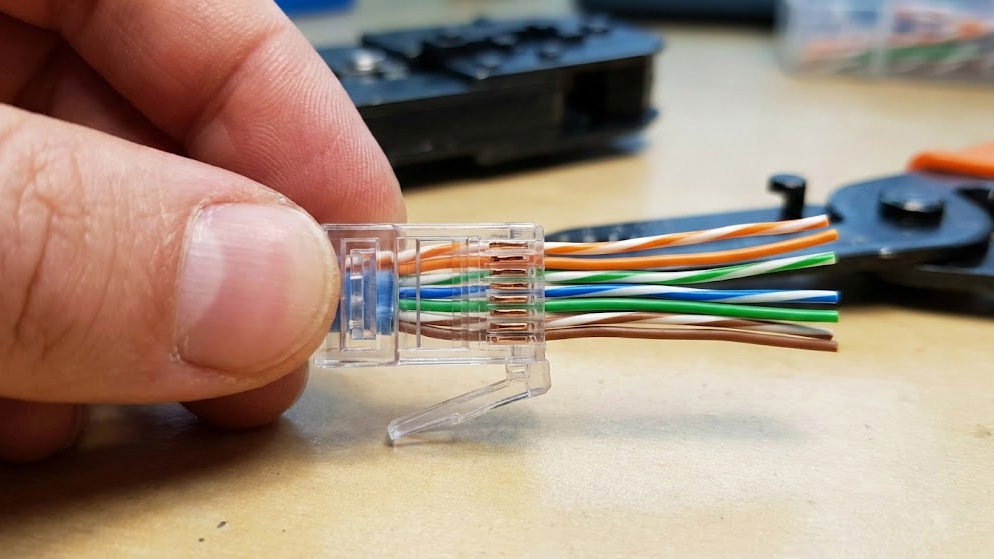

Bước 4: Các bạn tiến hành đút dây vào đầu cáp thật sâu sao cho các đầu dây chạm lõi đồng.

Các bạn tiến hành đút dây vào đầu cáp thật sâu sao cho các đầu dây chạm lõi đồng.

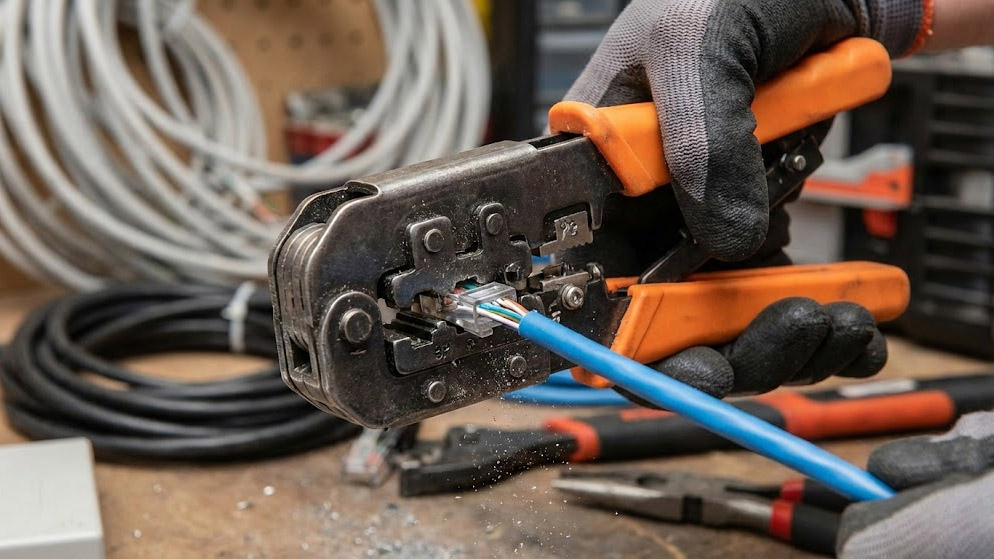

Bước 5: Sau đó nhét vào kìm và bấm thật mạnh và thật dứt khoát.

Nhét dây vào kìm bấm thật mạnh và dứt khoát

Bước 6: Quan sát xem các dây đồng của dây và lá đồng trong đâu RJ 45 đã kít hay chưa.

Quan sát xem các dây đồng của dây và lá đồng trong RJ45 đã khít hay chưa

Bước 7: Kiểm tra xem dây mạng vừa bấm. Bạn có thể test bằng hộp test mạng hoặc cắm trực tiếp vào thiết bị để kiểm tra.

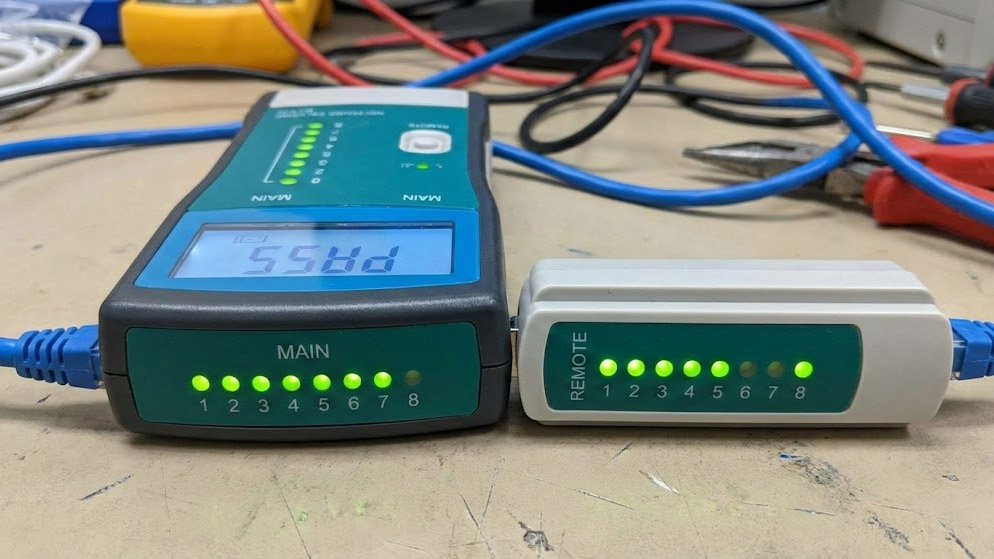

Kiểm tra bằng hộp test mạng:

kiểm tra dây mạng



Kiểm tra bằng kết nối với thiết bị trực tiếp

Trên đây là các bước chi tiết để thực hiện bấm dây cáp mạng một cách nhanh chóng và chính xác. Mong rằng bài viết hướng dẫn chi tiết này sẽ giúp anh em áp dụng vào thực tế một cách dễ dàng để có thể bấm dây mạng internet tại nhà hay bất cứ đâu.

Nếu anh em cần mua các thiết bị hỗ trợ bấm cáp mạng chuẩn và chính xác cũng như dây cáp mạng chính hãng, Vui lòng liên hệ với Viễn Thông Xanh qua số zalo hiển thị trên web hoặc để lại lời nhắn tại Ô chat nhanh để có được sản phẩm chất lượng nhất với giá tốt nhất!
