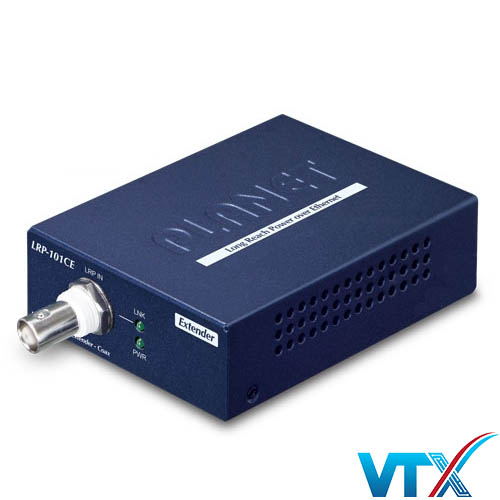

LRP-101CE – Bộ mở rộng PoE tầm xa 1 cổng qua đồng trục

Mã SP: LRP-101CE

0 đánh giá

Xem ảnh sản phẩm

Xem thông số kỹ thuật

Thông số kỹ thuật phần cứng

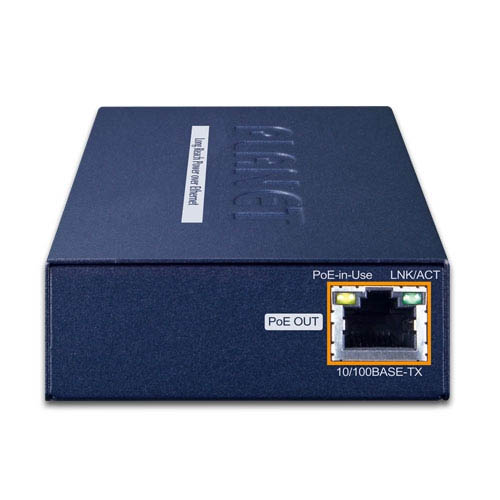

Giao diện Ethernet

■ Đồng:
• 10/100BASE-TX RJ45
• tự động đàm phán/tự động MDI/MDI-X■ Cấp nguồn qua Ethernet Tiêu chuẩn:
IEEE 802.3at/af PoE PSE (Thiết bị nguồn điện)■ Đầu ra PoE: 56V DC, tối đa 600mA■ Ngân sách PoE: Lên đến 25 watt■ Chế độ PoE: End-span, RJ45 Pin 1/2(+), 3/6(-)

■ Tốc độ dữ liệu: 100/100Mbps

■ Cáp: Cat5e trở lên

■ Khoảng cách tối đa: 100 mét

■ Kích thước khung tối đa: 1522byte

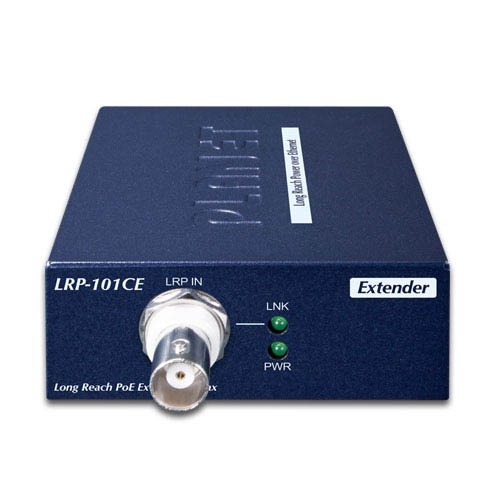

Giao diện PoE tầm xa

■ Kết nối:
• 1 x BNC cái
• PoE tầm xa qua PD đồng trục (Thiết bị được cấp nguồn)■ Đầu vào nguồn: 37~56V DC*■ Phân công chân nguồn:
• Cực giữa BNC: DC+ / Hi
• Màn chắn BNC: DC – / Lo■ Cáp:
• Cáp đồng trục: 75 ohm
• Cáp RG-6/U, nhỏ hơn 12Ω/1.000ft.
• Cáp RG-59/U, nhỏ hơn 30Ω/1.000ft.■ Khoảng cách tối đa:
• Tối đa 200m với đầu ra PoE+ (656ft.)
• Tối đa 600m với đầu ra PoE (1.968ft.)
• Tối đa 1.200m không có đầu ra PoE (3.937ft.)

■ Chuẩn Ethernet tầm xa: IEEE 1901

■ Loại điều chế: Wavelet-OFDM

■ Bảo mật: Mã hóa AES 128-bit

■ Băng tần: 2 ~ 28 MHz

■ Mã hóa: AES 128-bit

■ Hiệu suất**

Khoảng cách	Tốc độ dữ liệu* (Tải lên / Tải xuống)	Khả năng đầu ra PoE 802.3af/at của LRP-101CE**
Khoảng cách	Tốc độ dữ liệu* (Tải lên / Tải xuống)	LRP-101CH với 56V DC trong	LRP-101CH với PoE+ 30W trong
200m	93/93Mbps	29W	16W
400m	93/93Mbps	22W	14W
600m	87/91Mbps	13W	10W
800m	75/83Mbps	10W	8W
1000m	55 / 73Mbps	8W	7W

■ Nhiều nút: Hỗ trợ tối đa 4 bộ mở rộng LRP trong phạm vi 1km

■ Khả năng tương thích LRP:
Có nguồn qua đầu vào đồng trục
• LRP-101CH – Bộ truyền LRP 1 cổng
• LRP-822CS – Bộ chuyển mạch LRP 8 cổng qua cáp đồng trục
• LRP-1622CS – Bộ chuyển mạch LRP 16 cổng qua cáp đồng trục

Đèn báo LED

4 x đèn LED
■ PWR
■ LRP LNK
■ PoE-in-use
■ LNK/ACT

Bảo vệ ESD

4KV một chiều

Bao vây

Vỏ kim loại

Cài đặt

Gắn tường hoặc thanh ray DIN với bộ tùy chọn

Kích thước (Rộng x Sâu x Cao)

94 x 70 x 26mm

Cân nặng

375g

Yêu cầu về nguồn điện

Nguồn điện BNC qua đầu vào đồng trục: 44~56V DC

Tiêu chuẩn phù hợp

Tuân thủ tiêu chuẩn

IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3af Cấp nguồn qua Ethernet (802.3at Loại 1)
IEEE 802.3at Cấp nguồn qua Ethernet Plus (802.3at Loại 2)

Tuân thủ quy định

FCC Phần 15 Lớp A, CE

Môi trường

Nhiệt độ

Hoạt động: -20~70 độ C
Bảo quản: -40~75 độ C

Độ ẩm

Hoạt động: 5~95% (Không ngưng tụ)
Lưu trữ: 5~95% (Không ngưng tụ)

LRP-101CE – Bộ mở rộng PoE tầm xa 1 cổng qua đồng trục

Mã SP: LRP-101CE

0 đánh giá

Giao diện Ethernet: 10/100BASE-TX RJ45, tự động MDI/MDI-X
Kết nối PoE tầm xa: 1 x BNC, hỗ trợ PoE tầm xa qua PD đồng trục
Khoảng cách PoE tầm xa tối đa: 200m với PoE+, 600m với PoE, 1.200m không PoE
Hỗ trợ tối đa 4 bộ mở rộng LRP trong phạm vi 1km

Tài liệu tải xuống: Cataloge LRP-101CE

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

Bộ mở rộng PoE tầm xa LRP-101CE được trang bị giao diện Ethernet 10/100BASE-TX với cổng RJ45, các cổng này hỗ trợ tính năng tự động MDI/MDI-X, giúp tối ưu hóa quá trình kết nối và trao đổi dữ liệu.

Ngoài ra, LRP-101CE còn hỗ trợ chuẩn IEEE 802.3at/af PoE PSE (Thiết bị cấp nguồn), cho phép cấp nguồn trực tiếp thông qua cáp Ethernet với đầu ra PoE là 56V DC, tối đa 600mA và ngân sách PoE lên đến 25 watt.

LRP-101CE hỗ trợ tốc độ dữ liệu lên đến 100/100Mbps và sử dụng cáp Cat5e trở lên để đảm bảo hiệu suất tối ưu. Khoảng cách truyền tải tối đa cho kết nối Ethernet là 100 mét, với kích thước khung tối đa là 1522 byte, giúp đảm bảo chất lượng và độ ổn định của kết nối.

LRP-101CE có vỏ kim loại bền chắc, đèn báo LED giúp dễ dàng theo dõi trạng thái hoạt động, và bảo vệ ESD lên đến 4KV một chiều. Thiết bị có thể được gắn tường hoặc gắn trên thanh ray DIN với bộ tùy chọn. Kích thước nhỏ gọn (94 x 70 x 26mm) và trọng lượng 375g giúp dễ dàng lắp đặt và di chuyển.
