Bạn đã biết cách sử dụng và bảo trì máy hàn quang đúng cách?

Với anh em dân kỹ thuật làm trong lĩnh vực hệ thống mạng, viễn thông: Việc sử dụng và bảo trì máy hàn quang là điều thường ngày.

Tuy nhiên, không phải ai cũng biết cách làm điều này đúng chuẩn. Thậm chí điều này còn đúng với những anh em có kinh nghiệm.

Bài viết này sẽ giúp anh em hiểu rõ hơn về cách để thao tác và bảo trì một chiếc máy hàn quang sao cho chuẩn nhất. Bắt đầu tìm hiểu cùng mình nào!

Máy hàn quang

Khi đề cập đến máy hàn cáp quang, anh em thường chú ý đến loại chính, dược sử dụng phổ biến nhất: máy hàn sợi quang lõi đơn.

Ngoài ra, anh em có thể gặp các loại máy hàn sợi quang có ruy băng đặc biệt, cáp hàn và máy hàn dây jumber hay máy hàn sợi quang có hàn phân cực.

Máy hàn quang
Máy hàn quang

Nếu xem xét về phương pháp căn chỉnh, máy hàn quang có thể chia làm 2 loại:

– Máy hàn quang sử dụng phương thức căn chỉnh lớp phủ: loại này chủ yếu dùng cho các sợi quang có yêu cầu thấp như sợi quang gia đình. Chính vì đó mà giá thành loại này thấp hơn.

– Máy hàn quang sử dụng phương thức căn chỉnh lõi: loại này được trang bị cơ chế lõi sáu động cơ chính xác, ống kính quang học được thiết kế đặc biệt và các thuật toán phần mềm. Nó có thể xác định chính sác loại sợi và tự chọn chế độ phù hợp để cho chất lượng hàn quang tốt nhất. Nhưng điều này cũng khiến giá thành của nó khá cao.

Xem thêm một số mẫu máy hàn quang cao cấp:

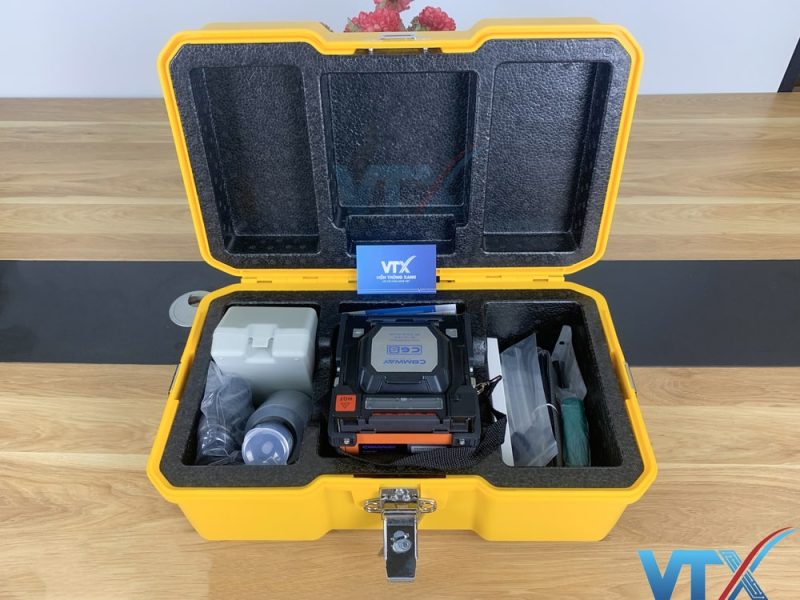

– Máy hàn quang Comway C6S

– Máy hàn quang SKYCOM T-307H

– Máy hàn quang INNO Fusion Splicer VIEW6L

Cách sử dụng máy hàn quang đúng cách

Ở bài viết này, mình sẽ hướng dẫn anh em quy trình sử dụng máy hàn quang nối sợi quang lõi đơn. Vì đây là loại phổ biến nhất mà anh em hay gặp.

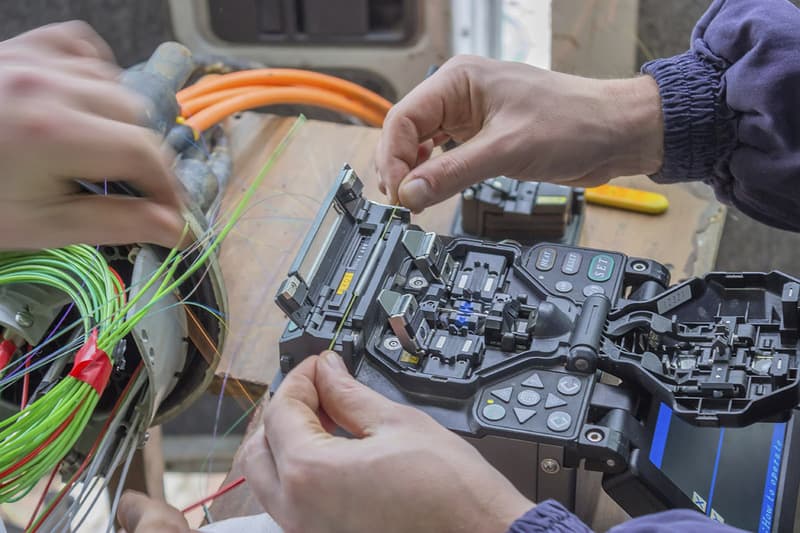

Quy trình sử dụng máy hàn quang đúng cách trong thực tế
Quy trình sử dụng máy hàn quang đúng cách trong thực tế

Quy trình sử dụng máy hàn quang đúng cách như sau:

Bước 1:

– Tiến hành tước cáp và cố định vào khay.

– Chú ý: Các loại cáp khác nhau có phương pháp tướng khác nhau. Các loại cáp phổ biến nhất anh em hay gặp là: cáp quang dạng tấm, khung xương và ống chùm trung tâm.

Bước 2:

– Luồn các sợi quang đã tước qua ống co nhiệt.

– Chú ý: các sợi quan của các ống chùm khác nhau và màu khác nhau phải được tách ra và đi qua ống co nhiệt.

Bước 3:

– Tiến hành mở nguồn hàn và chọn chế độ hàn phù hợp.

– Chú ý: Theo các loại sợi quang khác nhau cần chọn chế độ hàn phù hợp. Những máy hàn quang cao cấp có chức năng tự động nhận dạng hàn quang và chọn chế độ tương ứng. Thông số kỹ thuật chung của các sợi quang như sau:

+ SM – Sợi singlemode dịch chuyến tán sắc (ITU – T G.652).
+ MM – Sợi multimode (ITU-T G.651).
+ DS – Sợi quang singlemode tán sắc (ITU-T G.653).
+ NZ – Sợi quang dịch chuyển phân tán khác không (ITU-T G.655).
+ B I- Sợi quang uốn (ITU-T G.657).

Bước 4:

– Tiến hành gia công mặt đầu sợi quang:

+ Bóc lớp sơn phủ bằng dụng cụ tuốt dây chuyên nghiệp.
+ Lau sạch sợi trần bằng vải lanh bông sạch nhúng nhiều làn vào cồn.
+ Sử dụng dụng cụ cắt sợi chính xác: Với sợi quang 0,25 (có lớp phủ bên ngoài) – chiều dài cắt là 8-16mm; với sợi quang 0,9mm (có lớp phủ bên ngoài) – chiều dài cắt là 16mm.

Bước 5:

– Đặt sợi quang vào khe chữ V của máy hàn.

– Ấn tấm ép sợi quang và bộ cố định sợi quang cẩn thận.

– Đặt vị trí của sợi quang trong tấm ép theo chiều dài cắt của sợi quang và đặt sợi quang vào tấm chắn gió chính xác.

Bước 6:

Tiến hành kết nối các sợi quang:

– Khi độ hở giữa các mặt cuối của sợi quang phù hợp, máy hàn ngừng di chuyển về phía nhau, đặt độ hở ban đầu, máy hàn sẽ đo và hiển thị góc cắt.

– Sau khi cài đặt độ hở ban đầu được hoàn thành, căn chỉnh lõi hoặc lớp phủ được bắt đầu, sau đó máy hàn giảm khe hở (cài đặt khe hở cuối cùng).

– Hồ quang được tạo ra bởi quá trình phóng điện áp cao sẽ làm tan chảy sợi bên trái thàn sợi bên phải và cuối cùng bộ vi xử lý tính toán tổ thất và hiển thị giá trị trên màn hình.

– Trong trường hợp tổn thất ước tính cao hơn dự kiến => nhấn phím xả để phóng điện lần nữa và máy hàn vẫn sẽ tính toán tổn thất sau khi xả.

Bước 7:

– Lấy sợi quang ra và gia cố điểm nóng chảy của sợi quang bằng bộ gia nhiệt:

+ Mở tấm chắn gió, lấy sợi quang ra khỏi máy hàn, di chuyển ống co nhiệt đến điểm hàn, đưa vào bộ gia nhiệt để gia nhiệt và rút sợi quang ra khỏi bộ gia nhiệt sau khi gia nhiệt.

– Lưu ý: khi vận hành không được chạm vào ống co nhiệt và phần gốm của bộ gia niệt do nhiệt độ cao.

Bước 8:

– Kết nối sợi quang với đĩa nhận sợi quang và cố định sợi quang, đĩa nhận, hộp đầu nối và hộp đầu cuối.

Tiến hành bảo trì máy hàn quang đúng cách

Một trong những việc anh em phải làm khi sử dụng máy hàn quang, đó là thay điện cực phóng điện.

Đây là vật tư tiêu hao dễ bị tổn thương nhất của máy hàn quang. Một điện cực mới cần được thay thế sau khoảng 4000 lần phóng điện.

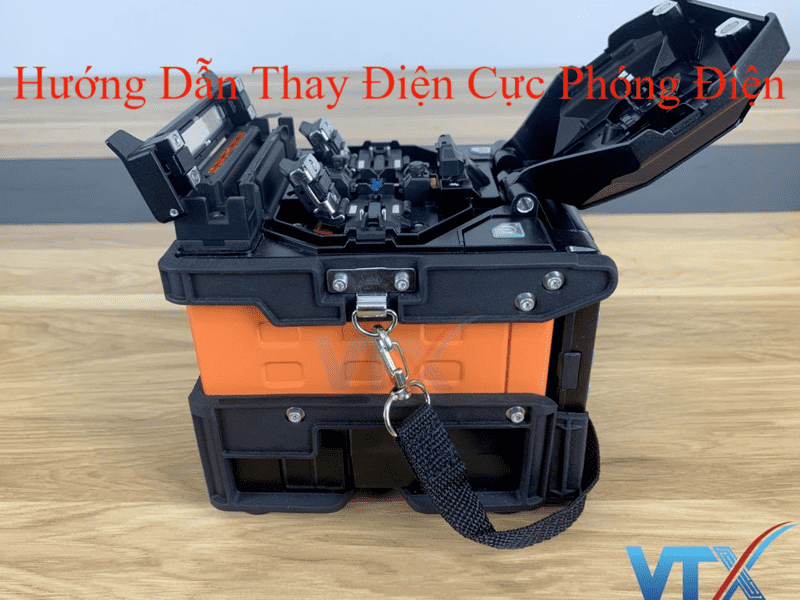

Hướng dẫn thay điện cực phóng điện máy hàn quang
Hướng dẫn thay điện cực phóng điện máy hàn quang

Ở bài viết này, mình sẽ chỉ cho anh cách thay thế điện cực:

– Bước đầu tiên: tháo nắp bảo vệ của buồng điện cực, nới lỏng các vít giữ điện cực trên và tháo điện cực trên.

– Bước sau đó: nới lỏng vít giữ điện cực dưới và tháo điện cực dưới.

– Trình tự lắp đặt điện cực mới ngược với quá trình tháo hoạt động và khoảng cách giữa hai đầu điện cực phải là 2,6 + 0,2mm và đối xứng với sợi quang.

– Lưu ý:
+Thông thường: Các điện cực không cần điều chỉnh.
+ Trong quá tình thay thế không chạm vào điện cực để tránh hư hỏng và điện cực phải tránh rơi vào bên trong máy.
+ Sau khi thay thế điện cực, cần phải hiệu chỉnh vị trí hồ quang hoặc tự xử lý và đánh bóng lại. Nhưng chiều dài sẽ thay đổi và cần phải sửa đổi các thông số hàn tương ứng.

Hướng dẫn sử dụng và bảo trì máy hàn cáp quang
Hướng dẫn sử dụng và bảo trì máy hàn cáp quang

Lời kết:

Mong rằng bài viết này đã giúp anh em bỏ túi một cách hay để sử dụng và bảo trì máy hàn quang đúng cách trong quá trình làm việc.

Cảm ơn đã đọc bài viết này đến tận cuối bài và nếu hay thì theo dõi mình để biết thêm các kiến thức hay về công nghệ cáp mạng nha!
