Cáp quang single mode là gì? Đặc điểm và cấu tạo

Cáp quang single mode là gì ?

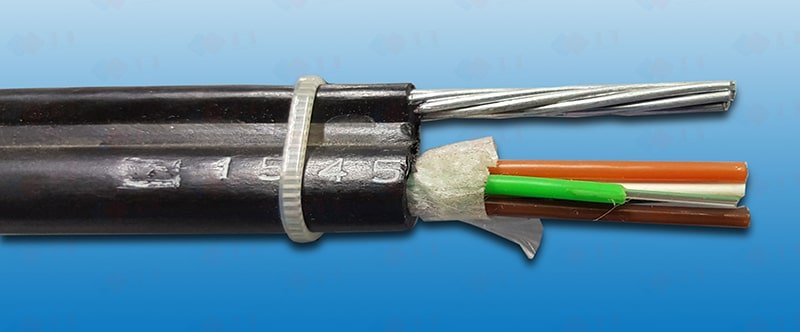

Cáp quang singlemode là loại cáp quang có sợi quang có đường kính nhỏ chỉ cho với tín hiệu đi qua theo một chế độ duy nhất. Cáp quang singlemode có sợi quang đường từ 8-10 µm, lớp cladding dày từ 125 – 130 µm. Ưu điểm của loại cáp quang này là tốc độ truyền dãn cao và khoảng cách truyền dẫn lớn.

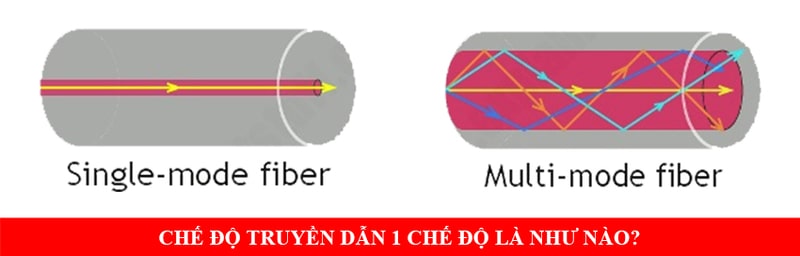

Để hình dung rõ hơn về sự khác biệt này hãy cùng mình phân tích chi tiết sau: khi tín hiệu ánh sáng truyền vào đầu sợi quang, tín hiệu dữ liệu có thể đi với nhiều góc khác nhau. Đồng nghĩa với việc nhiều góc vào là nhiều chế độ truyền dẫn khác nhau. Sợi quang của cáp quang đơn mode có đường kính rất nhỏ để đảm bảo chỉ có 1 đường truyền thẳng cho tín hiệu duy nhất.

Đặc điểm của cáp quang singlemode

Vì cấu trúc sợi quang nhỏ và lớp cladding dày nên cáp quang single mode có những đặc điểm ưu việt sau:

Độ suy thấp từ 0,2 dB/km đến 0,5 dB/km ở bước sóng 1550 nm. Bởi vì tín hiệu ánh sáng đi trong cáp quang theo một hướng duy nhất nên hạn chế sự va đập với lớp Cladding nên tín hiệu ít bị tán xạ. Thêm nữa lớp Cladding của singlemode dày hơn nên phản xạ tín hiệu ánh sáng tốt hơn.
Vì truyền tín hiệu theo một hướng duy nhất nên tốc độ cáp quang single mode rất cao.
Ít bị suy hao nên khoảng cách truyền dẫn cáp quang singlemode cũng truyền với khoảng cách xa hơn. Các tuyến đường cáp quang quốc tế như tuyến APG có độ dài lên tới 10400 Km.

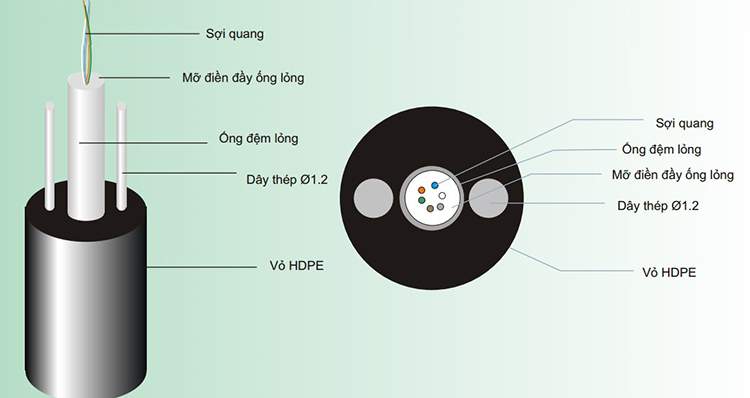

Cấu tạo chung của cáp quang Single mode

Dựa vào hình ảnh mình họa cấu tạo trên, bạn có thể thấy cấu tạo của cáp quang single mode rất đơn giản thường bao gồm 4 phần chính sau:

Core: Đây là phần lõi , là trung tâm phản chiếu của sợi quang. Lõi thường rất nhỏ, hệ số thay đổi khúc xạ từ lõi ra phần lớp phản xạ ánh sáng ít hơn cáp Multimode.
Cladding: Đây chính là lớp phản xạ ánh sáng, chúng là phần vật chất quang bên ngoài bao bọc lõi mà phản xạ ánh sáng trở lại vào lõi.
Buffer coating: Đây là lớp phủ dẻo bên ngoài giúp cho sợi không bị ướt hay hỏng.
Jacket: Những sợi quang được đặt trong bó gọi là cáp quang, những bó này được bảo vệ bởi lớp phủ bên ngoài Jacket.

Tùy vào từng loại cáp quang single mode mà cấu tạo của chúng cũng được thiết kế khác nhau. Nhưng đa phần nó sẽ có các thành phần chính trên. Để tìm hiểu chi tiết hơn về các loại cáp quang single mode, anh em có thể tham khảo bài viết dưới đây:
