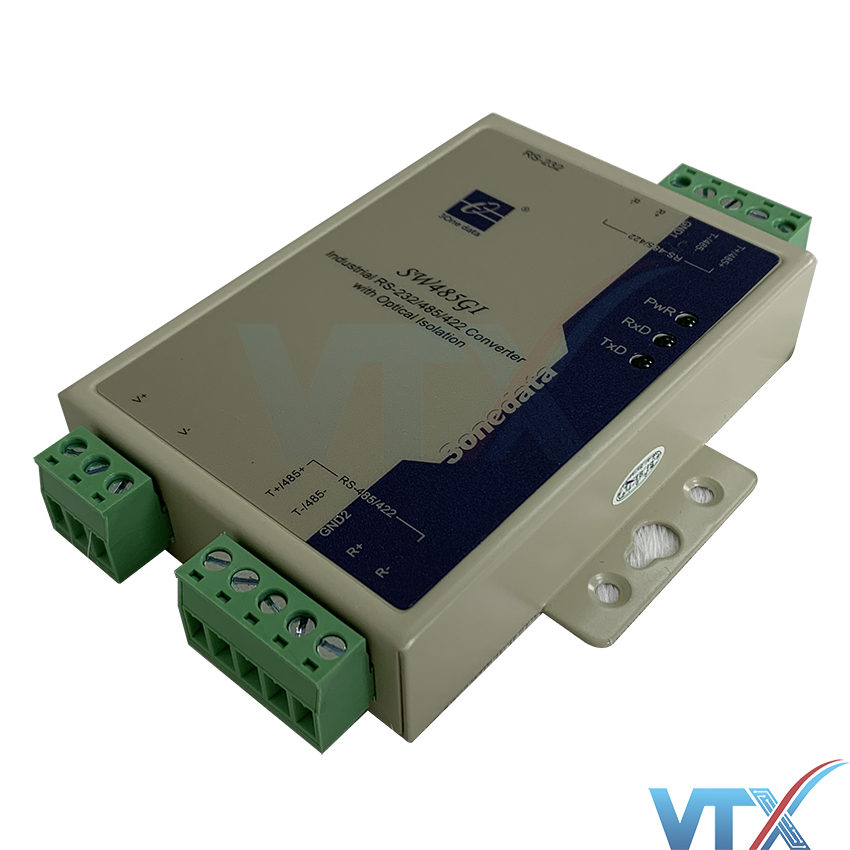

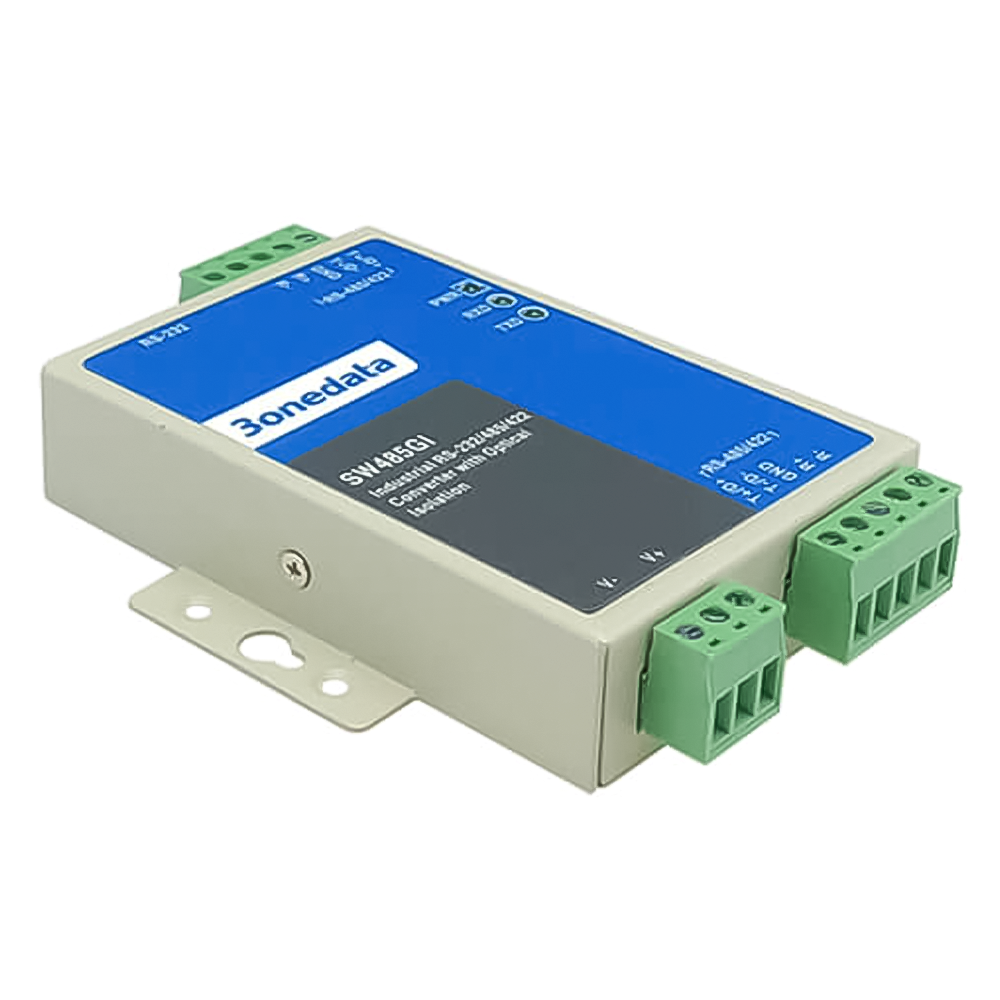

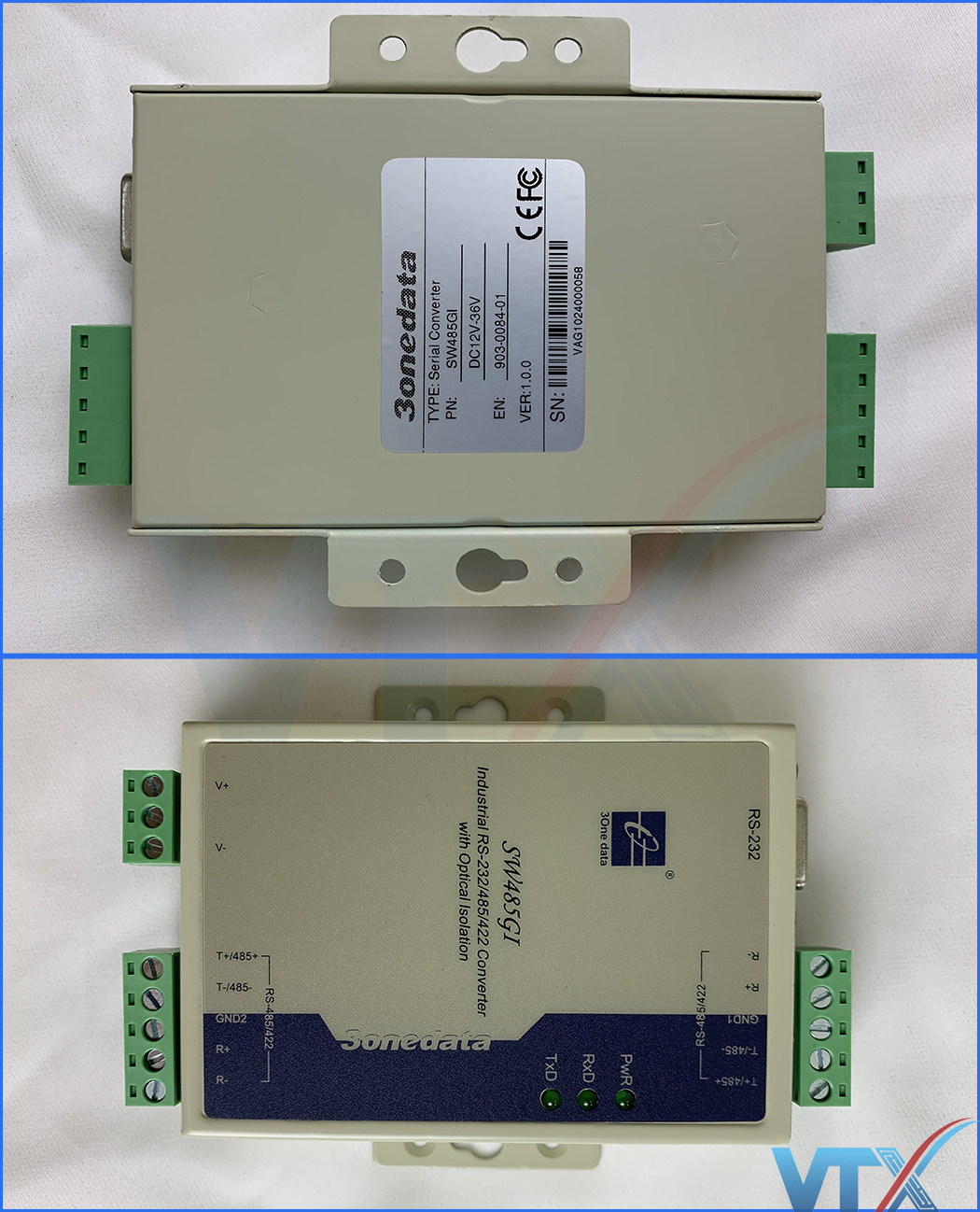

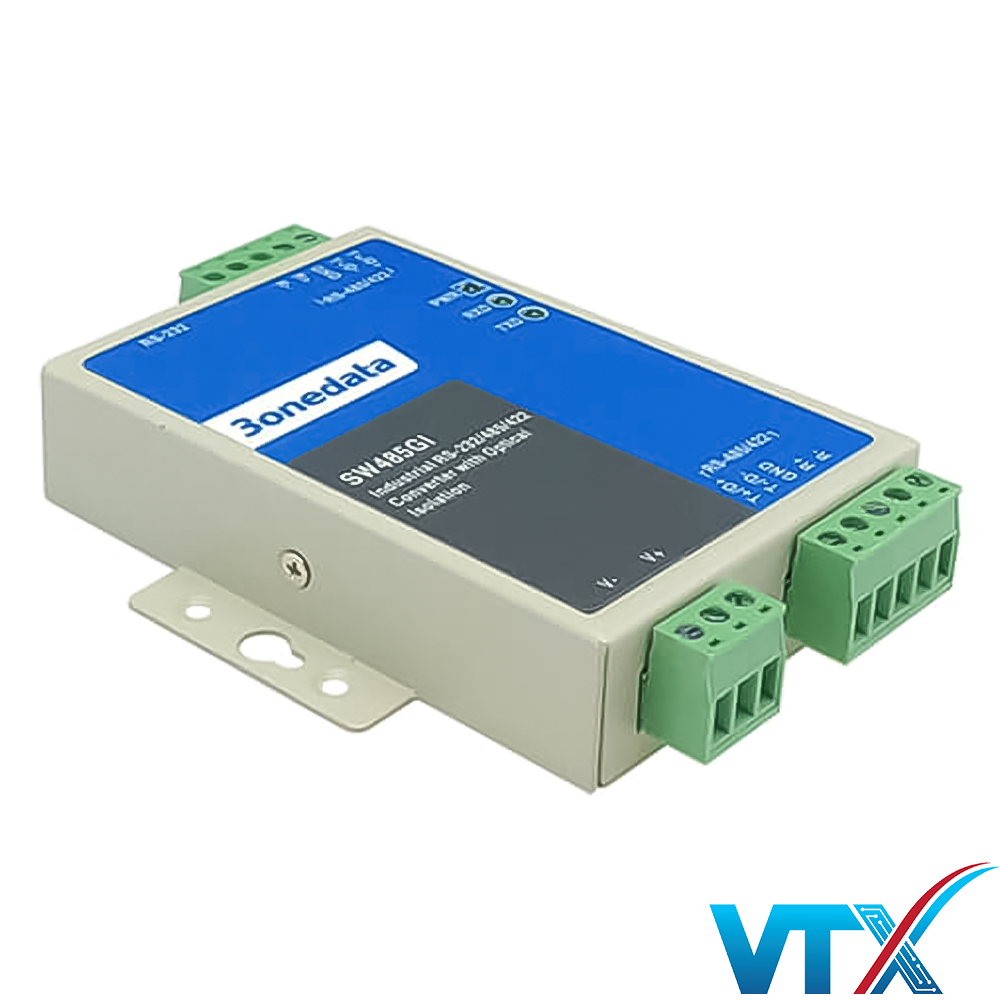

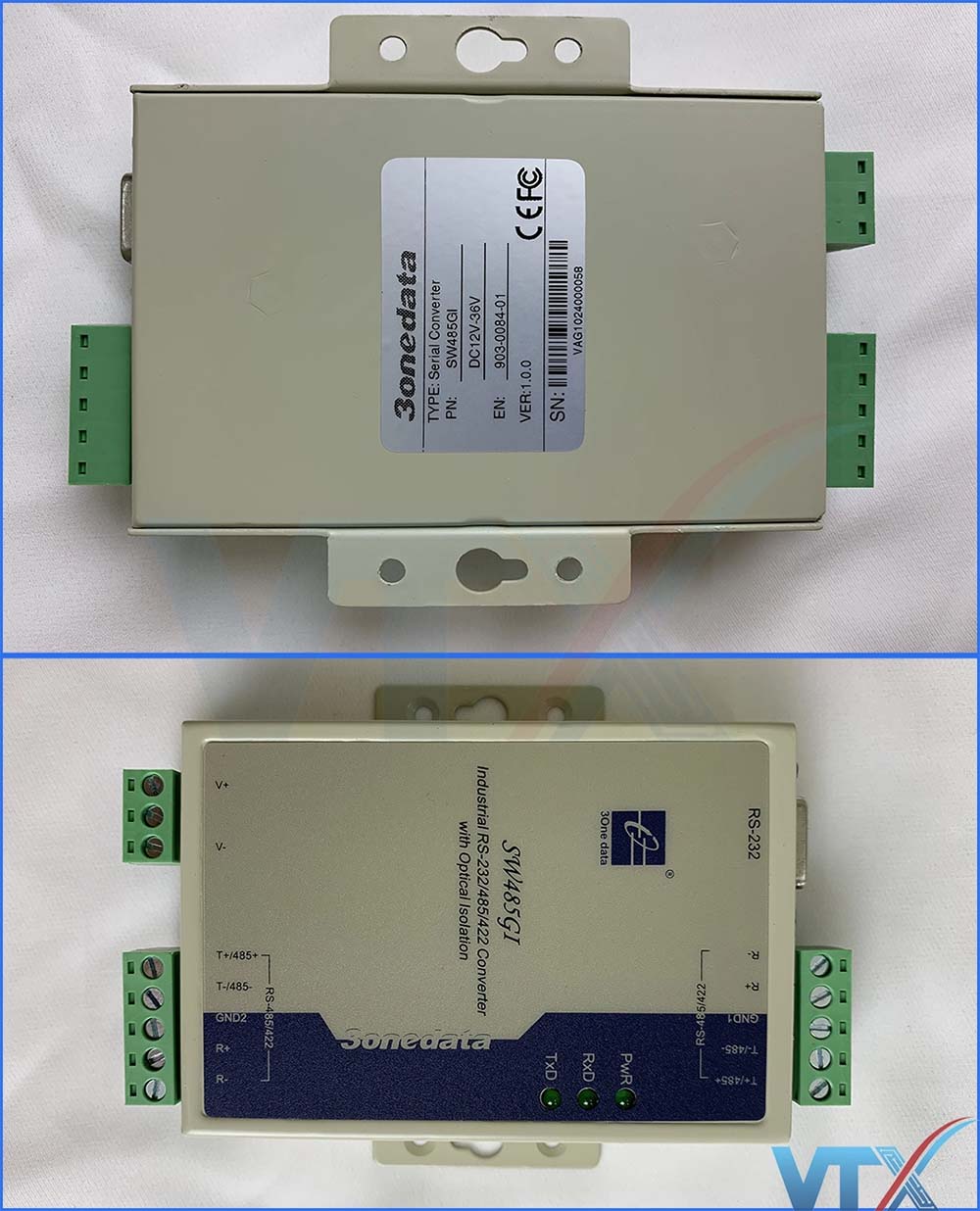

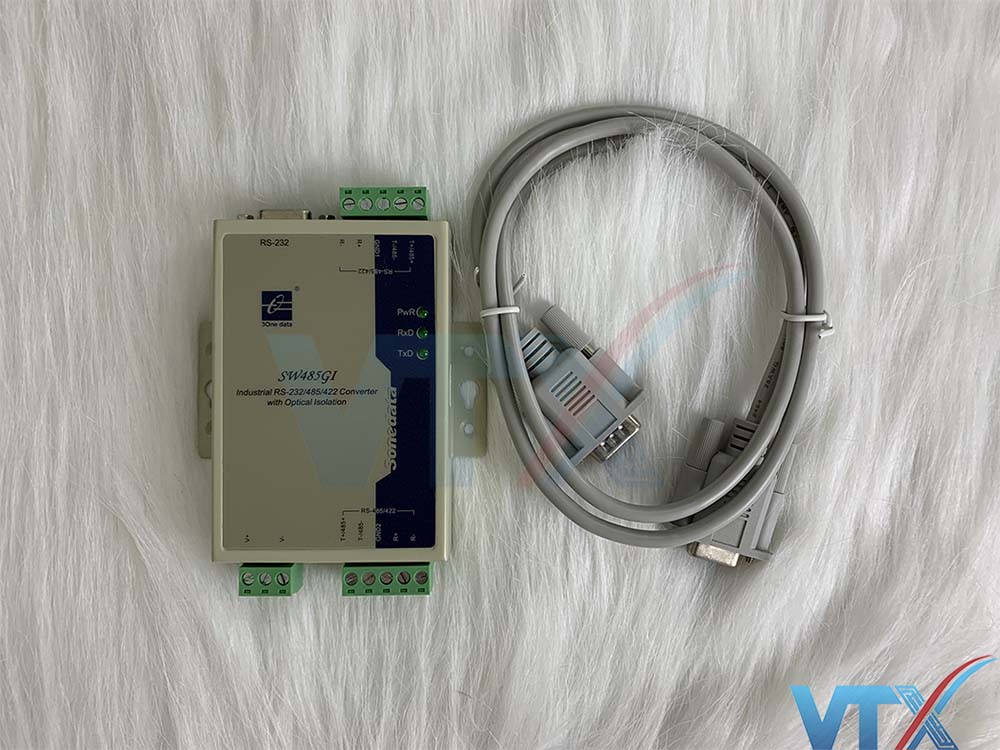

Đặc điểm bộ chuyển đổi RS232 sang RS485/422 – Model SW485GI
– Áp dụng kỹ thuật tương thích giao diện, không cần cài đặt chuyển đổi
– Thông qua ADDC, tự động nhận và truyền dữ liệu.
– Có thể sử dụng một trong 2 chức năng tại một thời điểm: Bộ lặp tín hiệu RS485/422 hoặc Bộ chuyển đổi tín hiệu RS232 sang RS485/422
– Hỗ trợ cách ly quang điện 3KV, bảo vệ tăng áp đột ngột 1500W
– Tốc độ có thể đạt 9600bps ở khoảng cách lên tới 3km

– Hỗ trợ DIN-rail, kết nối Terminal block
– Nguồn đầu vào 12～36VDC(3 bit terminal block)

Thông số kỹ thuật

Thông số chi tiết Bộ chuyển đổi 3Onedata Model 485/422

– Chế độ làm việc: không đồng bộ, điểm tới điểm hoặc đa điểm, 2 dây half-duplex
– Tốc độ truyền: 300~115200bps, tự động kiểm tra tốc độ luồng dữ liệu, không có thời gian trễ
– Cổng điều khiển: tự động gửi dữ liệu điều khiển, phân biệt, kiểm soát luồng dữ liệu
– Khoảng cách truyền RS-485/422: 3Km, 9600bps
– RS-232 : <5m
– Khả năng truyền tải dữ liệu có thể lên đến 128 điểm
– Cách ly điện: 3KV
– Bảo vệ cổng: tăng áp đột ngột 1500W, chống phóng điện 15KV
– Kết nối: RS-232 side DB9 female
– RS-485/422 side DB9M( DB9F to 3 bit terminal block)

– Nguồn vào: 12~36VDC
– Cách ly quang điện: 3KV
– Tương thích chuẩn: EIA RS-232C, RS-485, RS-422
– Tín hiệu RS-232: TX, RX, GND
– Tín hiệu RS-422: T+, T-, R+, R-, GND
– Tín hiệu RS-485: D+, D-, GND
– Nhiệt độ hoạt động: -40°C to 85°C
– Nhiệt độ lưu trữ: -40°C to 85°C
– Độ ẩm: 5% to 95%(không ngưng tụ)
– Kích thước: 100mm×69mm×22mm
– Vỏ: sắt (hợp kim)
– Trọng lượng: 200g
– Bảo hành: 3 năm
– 3Onedata Model SW485GI có chứng nhận chất lượng: FCC, CE, RoHS
