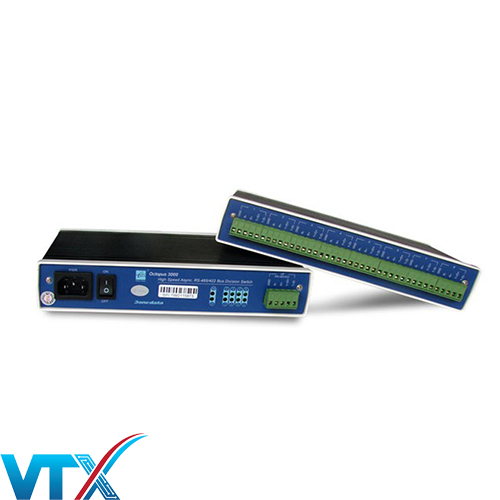

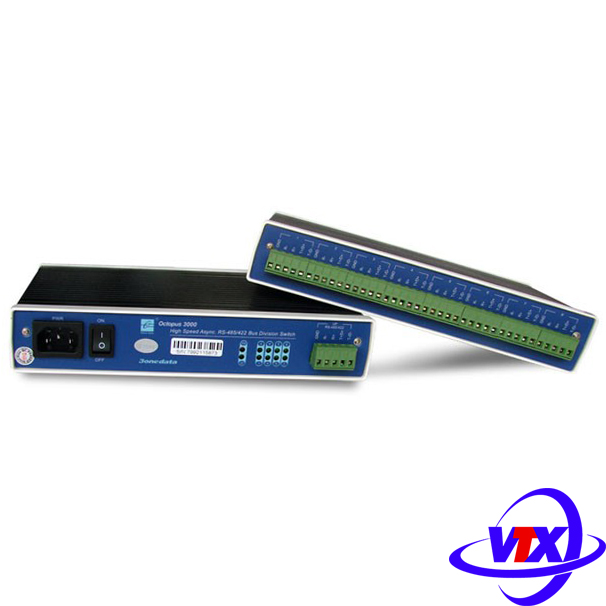

Bộ chuyển đổi RS485/422 – 3Onedata Model OCTOPUS3000

Đặc điểm
– 8 khe cắm cards mở rộng đều được cách ly quang-điện
– Cấu trúc hình sao, sử dụng làm thiết bị chuyển đổi tín hiệu RS232 sang RS485/422 hoặc bộ lặp tín hiệu RS485/422
– Mỗi cổng được cách ly quang điện 3000V
– Model OCTOPUS3000 hỗ trợ kết nối, mỗi cổng hỗ trợ 256 điểm loopback
– Tự động quay vòng dữ liệu, không đòi hỏi việc kiểm soát luồng dữ liệu
– Với khoảng cách 3000m tốc độ có thể lên đến 9600bps
– Bảo vệ tăng áp 600W, chống phóng điện 15KV, tích hợp sẵn khả năng bảo vệ ngắn mạch

Thông số chi tiết 3Onedata converter

– Chế độ làm việc: không đồng bộ, điểm tới điểm, 2 dây half-duplex,4 dây full-duplex
– Tốc độ truyền: 300~115200bps, tự động kiểm tra phát hiện tốc độ tín hiệu nối tiếp, không có thời gian trễ
– Điều khiển luồng: Tự động quay vòng dữ liệu, không đòi hỏi việc kiểm soát luồng dữ liệu
– Chuẩn tương thích: EIA RS-232C, RS-485, RS422
– Tín hiệu RS-232: TX, RX, GND
– Tín hiệu RS-422: T+, T-, R+, R-, GND
– Tín hiệu RS-485: D+, D-, GND
– Khoảng cách truyền: RS-485/422: 1.8Km(9600bps), RS-232: không quá 15m
– Loading: Hỗ trợ 256 điểm loopback
– Cách ly quang điện: 3000V
– Cổng bảo vệ: bảo vệ tăng áp 600W, chống phóng điện 15KV

– 3Onedata Model OCTOPUS3000 kết nối: 5 bit terminal block
– Nhiệt độ làm việc: -10~60C
– Nhiệt độ lưu trữ: -40~85C
– Độ ẩm: 5%~95%( không ngưng tụ)
– Điện áp vào: 220V AC
– Tiêu thụ: 5W
– Khuôn vỏ: nhựa
– Màu sắc: đen
– Trọng lượng: 1000g
– Kích thước: 227.0mm×146.0mm×43.0mm
– Bảo hành: 3 năm
– Approvals: FCC, CE, RoHS approvals
