Thông số kỹ thuật
| • Ethernet Interface | |
| Protocols | Modbus TCP |
| Number of Ports | 2 (1 IP, Ethernet cascade) |
| Speed | 10/100 Mbps, Auto MDI/MDIX |
| Connector | 8-pin RJ45 |
| Magnetic Isolation Protection | 1.5 kV (built-in) |
| • Optical Fiber Interface | |
| Table | |
| • Serial Interface | |
| Protocol | Modbus RTU/ASCII Master/Slave |
| Number of Ports | MB3170/3170I: 1 MB3270/3270I: 2 |
| Serial Standards | RS-232/422/485, software selectable |
| Connectors | MB3170/3170I: DB9 male for RS-232, terminal block for RS-422/485 MB3270/3270I: DB9 male x 2 |
| Magnetic Isolation Protection | 2 kV (for “I” models) |
| ESD Protection | 15 kV for all signals |
| RS-485 Data Direction Control | ADDC® (automatic data direction control) |
| Pull High/Low Resistor for RS-485 | 1 kΩ, 150 kΩ |
| Terminator for RS-485 | 120 Ω |
| • Serial Communication Parameters | |
| Data Bits | 7, 8 |
| Stop Bits | 1, 2 |
| Parity | None, Even, Odd, Space, Mark |
| Flow Control | RTS/CTS, DTR/DSR, RTS Toggle (RS-232 only) |
| Baudrate | 50 bps to 921.6 kbps |
| • Serial Signals | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| • Software | |
| Configuration Options | Web Console, Telnet Console, Windows Utility |
| Utility | MGate Manager for Windows2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| Multi-master and Multi-drop | Master mode: 32 TCP slaves Slave mode: 32 TCP masters (request queue 32-deep for each master) |
| Support | Smart Routing, Serial Redirection, ProCOM, Priority Control, MXview, SNMP v1 (read only) |
| • Physical Characteristics | |
| Housing | Plastic, IP30 |
| Weight | MGate MB3170: 360 g (0.79 lb) MGate MB3270: 380 g (0.84 lb) |
| Dimensions | Without ears: 29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in) With ears extended: 29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in) |
| • Environmental Limits | |
| Operating Temperature | Standard Models: 0 to 60°C (32 to 140°F) Wide Temp. Models: -40 to 75°C (-40 to 167°F) |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| Vibration | IEC 60068-2-6, IEC 60068-2-64 |
| Shock | IEC 60068-2-27 |
| Drop | IEC 60068-2-32 |
| • Power Requirements | |
| Input Voltage | 12 to 48 VDC |
| Input Current | MGate MB3170: 435 mA @ 12 VDC MGate MB3170I: 555 mA @ 12 VDC MGate MB3270: 435 mA @ 12 VDC MGate MB3270I: 510 mA @ 12 VDC MGate MB3170-M-SC: 510 mA @ 12 VDC MGate MB3170-M-ST: 510 mA @ 12 VDC MGate MB3170-S-SC: 555 mA @ 12 VDC MGate MB3170I- |
| Power Connector | Terminal block |
| Relay Output | 1 digital relay output to alarm (normal closed), with current carrying capacity 1 A @ 30 VDC |
| • Standards and Certifications | |
| Safety | UL 508, EN 60950-1 |
| Hazardous Location | Class 1 Division 2, ATEX, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 |
| Marine | DNV |
| • MTBF (mean time between failures) | |
| Time | MGate MB3170: 1,349,710 hrs MGate MB3170-M-SC: 1,175,887 hrs MGate MB3170-M-ST: 1,175,887 hrs MGate MB3170-S-SC: 1,175,887 hrs MGate MB3170I-M-SC: 768,343 hrs MGate MB3170I-S-SC: 763,707 hrs MGate MB3270: 1,236,384 hrs |
| Standard | Telcordia SR332 |
Mô tả sản phẩm

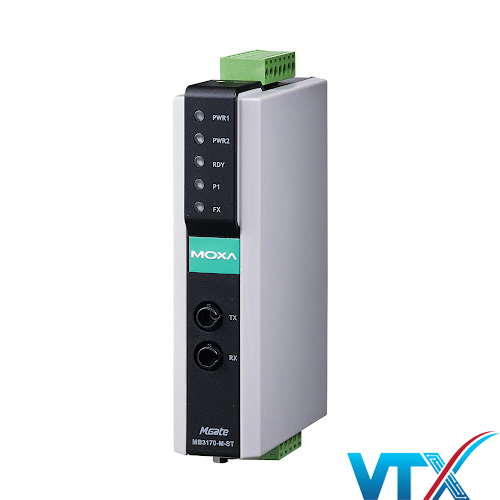

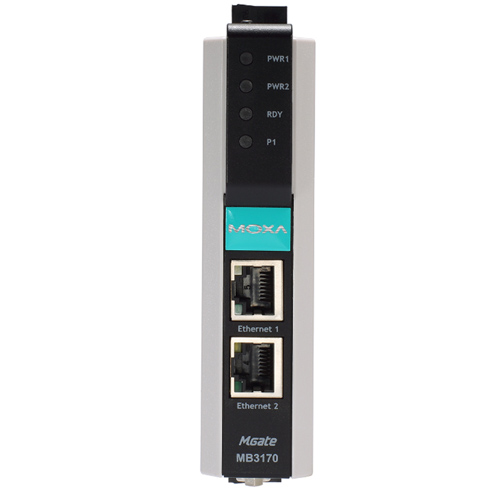

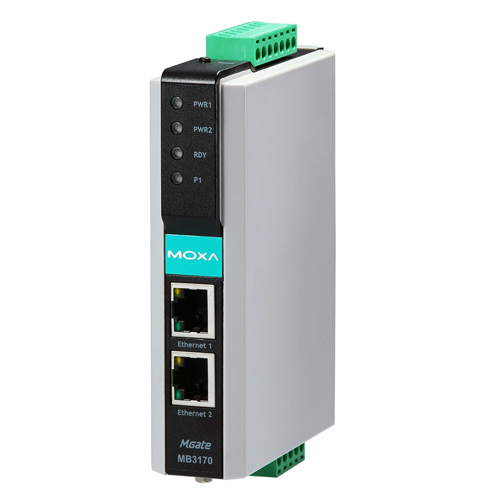

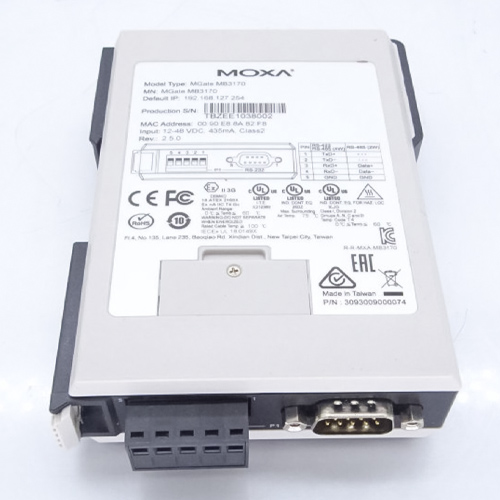

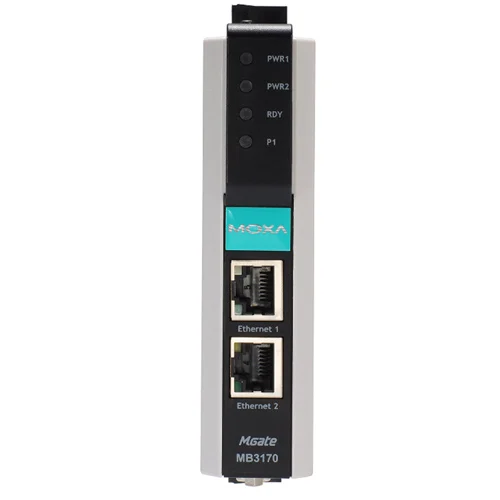

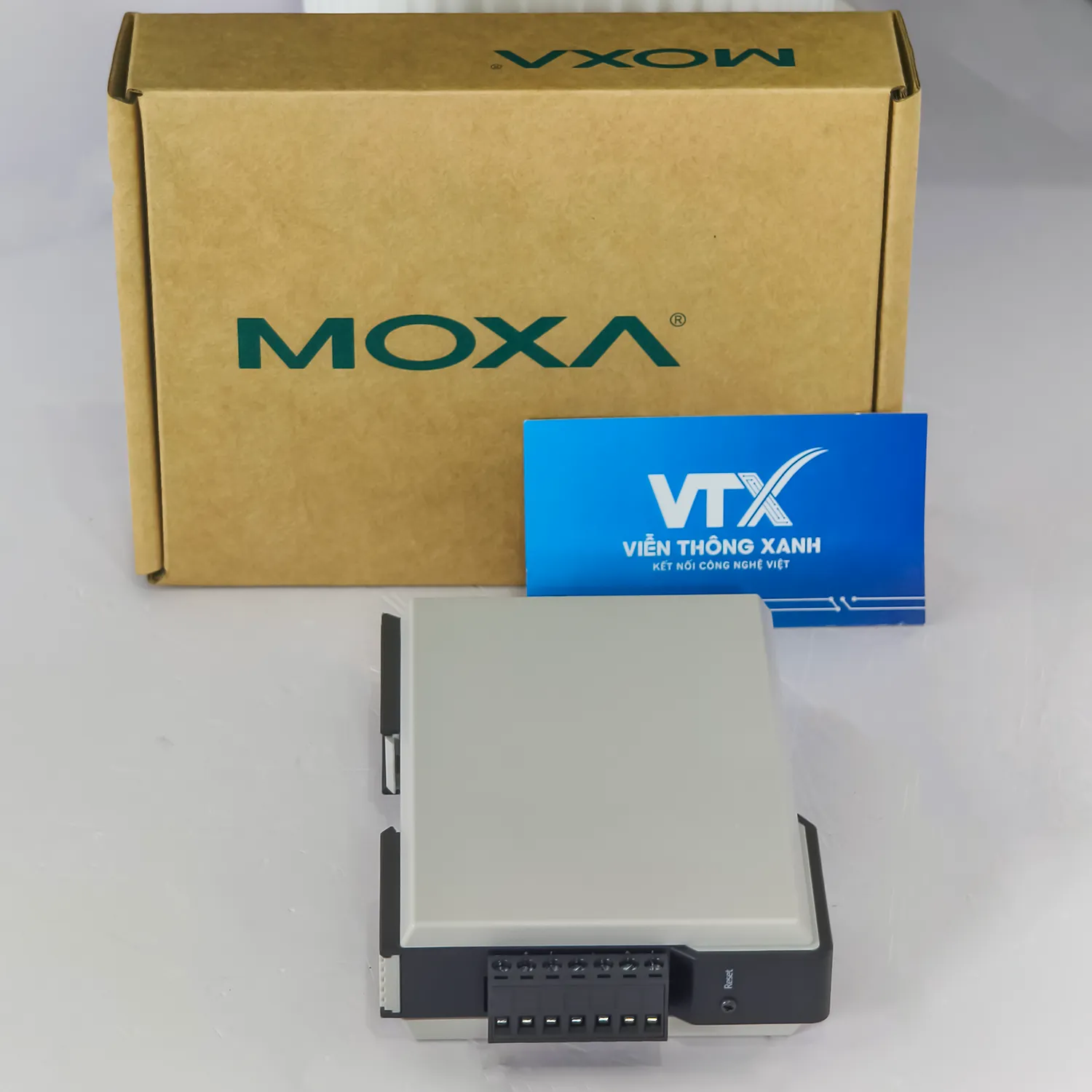

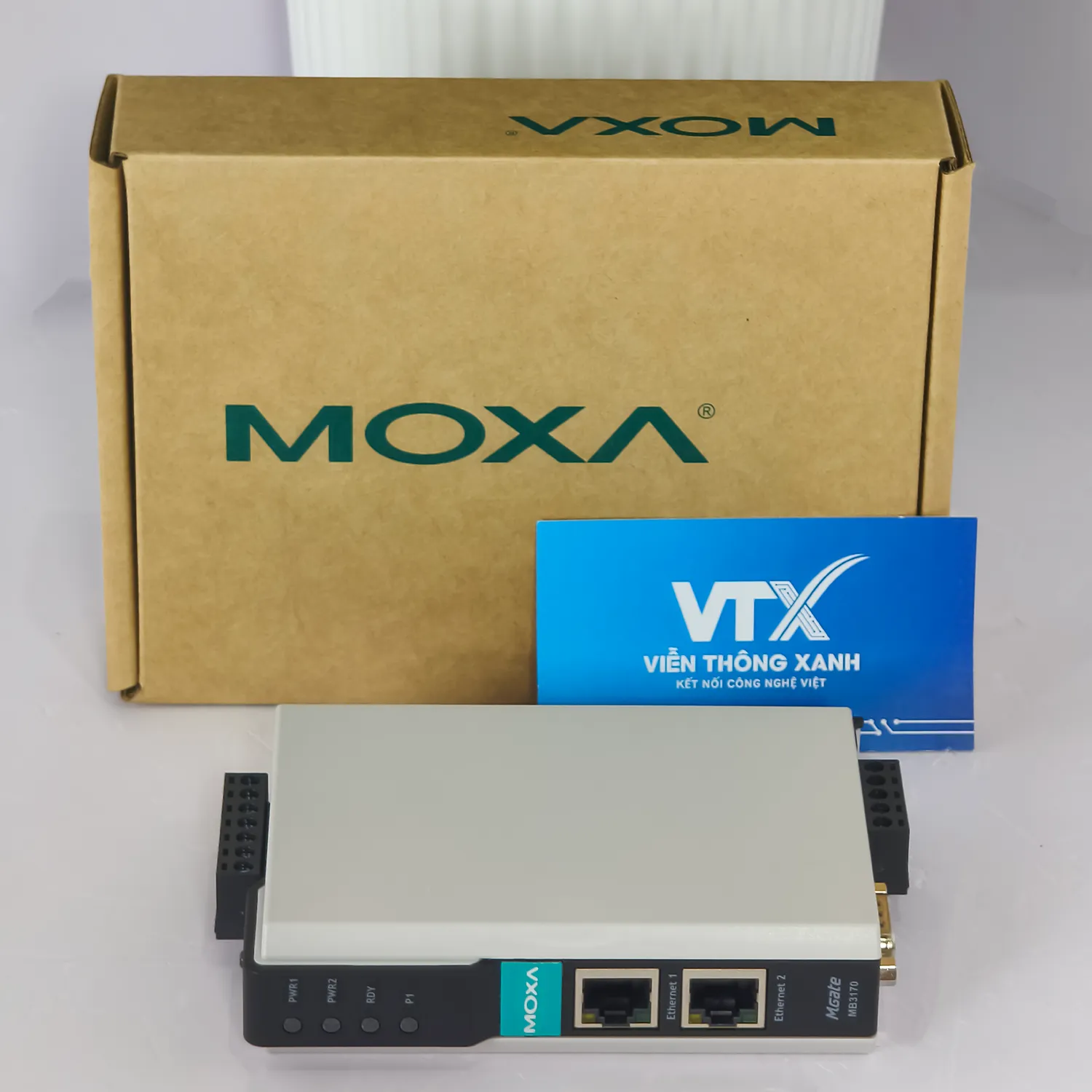

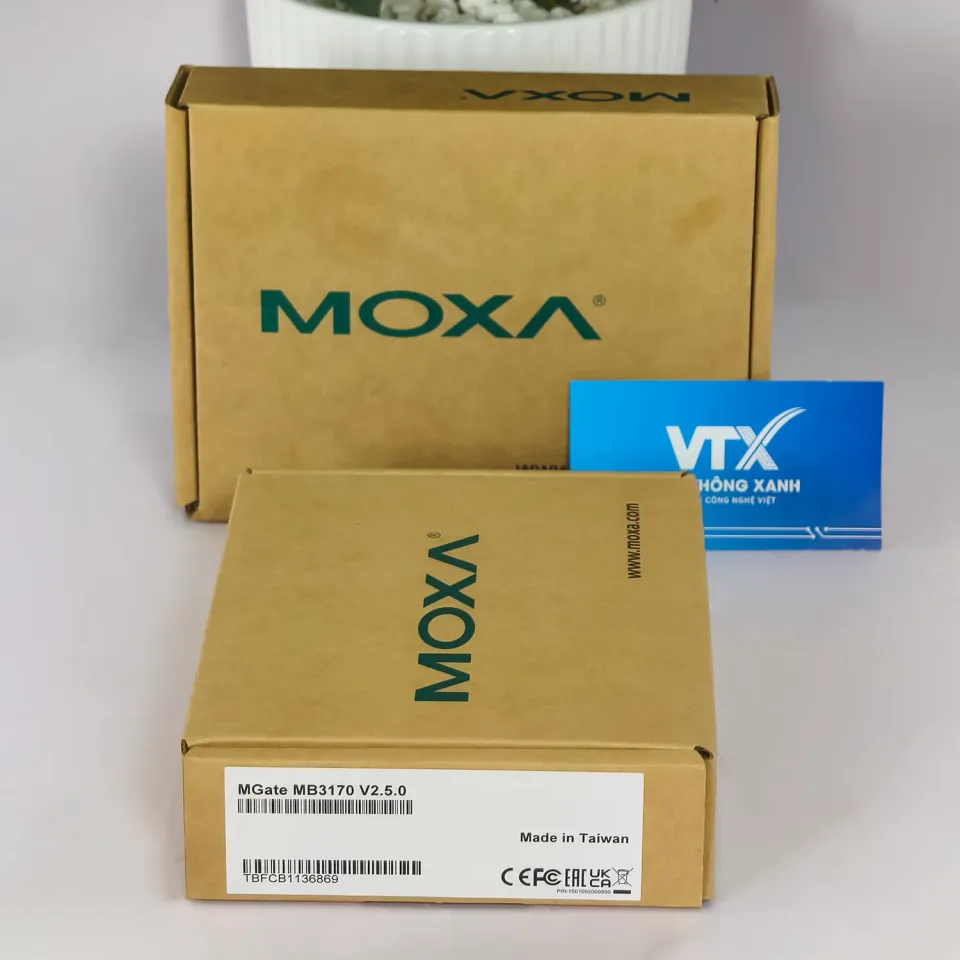

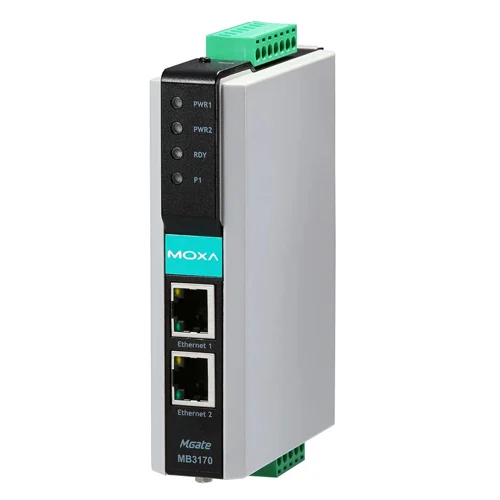

MGate MB3170 là một thiết bị chuyển đổi cấp cao, chuyên dùng để kết nối các thiết bị sử dụng giao thức Modbus truyền thống với mạng Ethernet hiện đại. Với khả năng chuyển đổi giữa giao diện Ethernet và các giao diện serial như RS232, RS485, và RS422, sản phẩm này là sự lựa chọn lý tưởng cho các ứng dụng công nghiệp và tự động hóa.
Tính năng chính của Converter quang Moxa MB3170 1 cổng RS232/485/422 sang Ethernet
- Đa Giao Diện: MGate MB3170 được trang bị với một cổng Ethernet và một cổng RS232/485/422, cho phép kết nối linh hoạt với nhiều thiết bị khác nhau trong hệ thống.
- Tích Hợp Bảo Vệ: Thiết bị tích hợp bảo vệ từ từ các hiện tượng từ trường và tĩnh điện, đảm bảo sự ổn định và an toàn cho hệ thống.
- Hỗ Trợ Giao Thức: MGate MB3170 hỗ trợ giao thức Modbus TCP trên giao diện Ethernet và Modbus RTU/ASCII trên các giao diện serial, giúp dễ dàng tích hợp vào hệ thống hiện có.
- Quản Lý Linh Hoạt: Sản phẩm này hỗ trợ các tùy chọn cấu hình thông qua giao diện web, giao diện telnet, và tiện ích Windows, cung cấp sự linh hoạt trong việc quản lý và cấu hình.
Đặc điểm kỹ thuật của Converter quang Moxa MB3170 1 cổng RS232/485/422 sang Ethernet
- Kích Thước Nhỏ Gọn: Với kích thước nhỏ gọn, MGate MB3170 dễ dàng lắp đặt và tích hợp vào bất kỳ không gian nào trong hệ thống.
- Độ Bền Cao: Sản phẩm được thiết kế với vỏ nhựa chắc chắn và đạt tiêu chuẩn IP30, giúp chịu được môi trường làm việc khắc nghiệt.
- Tiêu Chuẩn An Toàn: MGate MB3170 tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế như UL 508, EN 60950-1, giúp đảm bảo sự an toàn và tin cậy cho hệ thống.
Ứng dụng của Converter quang Moxa MB3170 1 cổng RS232/485/422 sang Ethernet
MGate MB3170 là lựa chọn lý tưởng cho các ứng dụng công nghiệp và tự động hóa như hệ thống giám sát và điều khiển, tự động hóa nhà máy, quản lý năng lượng và các ứng dụng mạng công nghiệp. Tóm lại, MGate MB3170 là một sản phẩm chất lượng cao với tính linh hoạt, độ bền và khả năng tích hợp mạnh mẽ. Với khả năng chuyển đổi đa giao diện và tích hợp bảo vệ toàn diện, sản phẩm này sẽ là một phần quan trọng trong hệ thống tự động hóa và công nghiệp của bạn. Liên hệ đặt hàng ngay hôm nay để nhận những ưu đãi hấp dẫn khi mua bộ chuyển đổi quang tại Viễn Thông Xanh! Xem thêm: https://vienthongxanh.vn/san-pham/mgate-mb3480-bo-chuyen-doi-modbus-gateways-4-cong-rs232-422-485-sang-ethernet/ https://vienthongxanh.vn/san-pham/mgate-mb3280-bo-chuyen-doi-modbus-gateways-2-cong-rs232-422-485-sang-ethernet/Đánh giá & bình luận
