Bộ chuyển đổi tín hiệu video sang quang là gì?

Bộ chuyển đổi tín hiệu video sang quang là một thiết bị được sử dụng để chuyển đổi tín hiệu video từ dạng điện truyền thống sang tín hiệu quang (sáng). Điều này thường được thực hiện để truyền tín hiệu video qua cáp quang, giảm nhiễu và mất mát tín hiệu, đặc biệt là khi truyền tín hiệu qua khoảng cách xa.

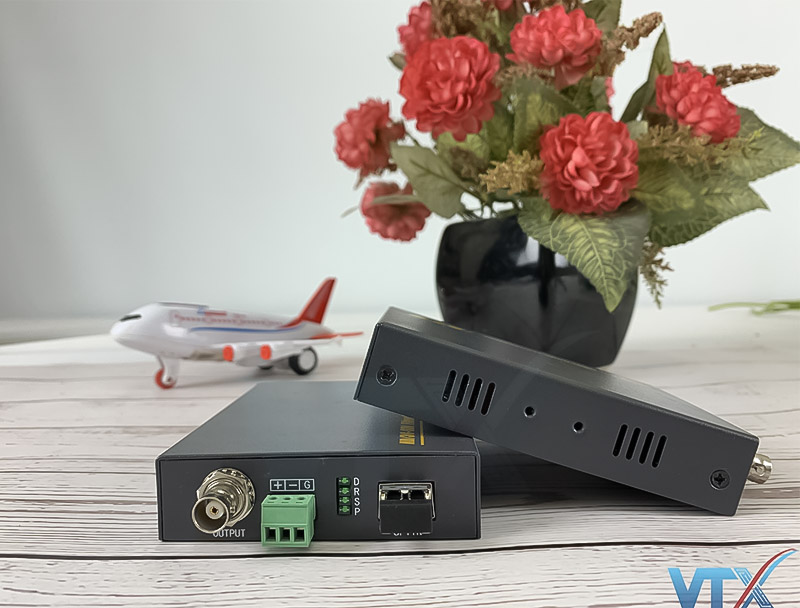

Bộ chuyển đổi video sang quang Upcom PN|HD-SDI0101

Đối với hệ thống camera Analog thì khi lắp đặt cần kéo dây tín hiệu là dây cáp đồng trục từ camera tới đầu ghi hình. Nhưng vấn đề phát sinh là cáp đồng trục truyền tín hiệu điện, độ suy hao lớn và không thể truyền xa đến vài trăm mét.

Trong khi nhu cầu của con người ngày càng cao, nhiều tình huống phát sinh như khi ta muốn lắp camera ở khu vực nhà xưởng nhưng lại phải đặt đầu ghi hình ở phòng điều khiển hay văn phòng, rồi hệ thống camera giao thông, camera lắp ở các ngã tư hoặc các tuyến phố đông đúc nhưng hệ thống đầu thu hình phải nằm ở phòng điều khiển trung tâm thành phố…

Chính vì đó mà giải pháp lắp đặt camera sử dụng đường truyền cáp quang ra đời. Với giải pháp này người ta có thể truyền tín hiệu từ camera quan sát đi xa hàng vài chục tới vài trăm kilomet đến các khu vực điều khiển trung tâm

Mô hình giải pháp sử dụng bộ chuyển đổi tín hiệu video sang quang

Với công nghệ phát triển như vũ bão, người ta phát triển ra bộ chuyển đổi tín hiệu video sang quang, chuyên dụng cho camera được ứng dụng ngày càng rộng rãi vào các giải pháp truyền tín hiệu video đi xa như đã nói ở trên. Đó là các giải pháp truyền xa có thể áp dụng cho khu nhà xưởng – văn phòng, khu hầm mỏ, hệ thống camera giao thông, camera lắp trên cẩu tháp… hay mọi nơi mà cần phải tryền tín hiệu đi xa

Mô hình giải pháp camera sử dụng đường truyền cáp quang và bộ chuyển đổi video sang quang:

ví dụ minh họa bộ chuyển đổi video sang quang

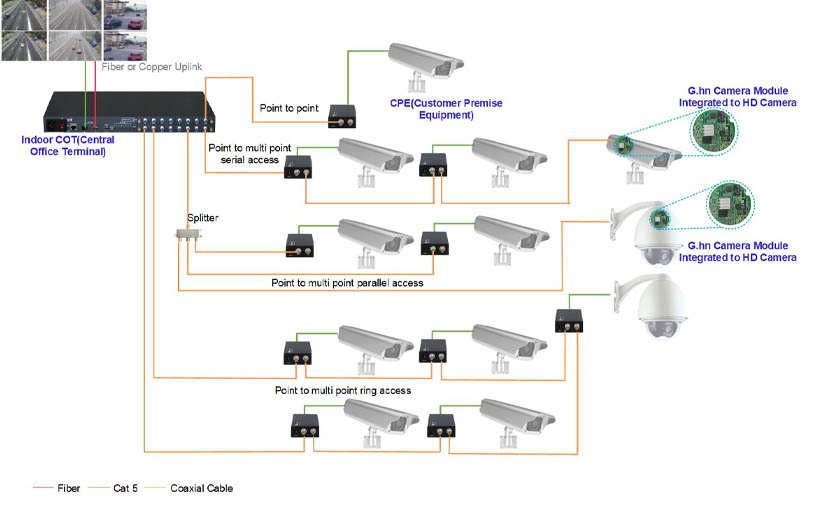

Giải thích sơ đồ hệ thống lắp đặt camera cáp quang

ứng dụng bộ chuyển đổi video sang quang

  •  Tín hiệu từ camera analog (AHD, CVI, TVI) được truyền đi bằng cáp đồng trục tới bộ chuyển đổi tín hiệu (Bộ phát), ở đây tín hiệu được chuyển sang dạng ánh sáng và truyền qua cáp quang tới bộ nhận (bộ thu). Ở bộ thu này tín hiệu ánh sáng sẽ được converter ngược lại thành tín hiệu điện và truyền qua đoạn cáp nhảy đồng trục tới đầu ghi hình.
  • Đối với camera IP thì chỉ cần tập trung các camera vào một switch chia mạng, có thể sử dụng switch cấp nguồn PoE luôn, rồi chạy qua một bộ chuyển đổi quang điện, tùy vào số lượng camera mà có thể sử dụng bộ chuyển đổi quang điện 10/100 hoặc 10/100/1000mbps để tiết kiệm chi phí.

Các phân loại bộ chuyển đổi tín hiệu video sang quang

Dựa vào từng cấu trúc, chức năng có thể phân loại bộ chuyển đổi thành các loại sau:

  • Phân loại theo số kênh video, tức là số camera sử dụng trên 1 bộ, ta có các loại: bộ chuyển đổi 1 kênh, 2,4,8,16,32,64 kênh video tương ứng với số cổng BNC trên converter
  • Phân loại theo dòng camera ta có: bộ chuyển đổi dùng cho camera 1.0 1.3 hay 1.4 ( độ phân giải ảnh 720P hoặc 960P) và bộ dùng cho camera 2.0 2.4 và 3.0 MP ( Full HD 1080P)
  • Phân loại theo công nghệ camera ta có: Bộ chuyển đổi dùng cho camera analog thường ( đời cũ – hiện còn rất ít) – Bộ dùng cho camera AHD, HD CVI, HD TVI – Bộ dùng cho camera siêu nét HD SDI
  • Phân loại theo chức năng ta có: bộ chuyển đổi video tích hợp data RS485, tích hợp audio 1 hoặc 2 chiều…

Bộ chuyển đổi tín hiệu video sang quang được sử dụng cho những dòng camera nào?

các loại camera dùng cho bộ chuyển đổi video sang quang

Ngày nay với công nghệ phát triển, bộ video converter đã hỗ trợ tất cả các loại camera từ loại đời cũ đến các loại camera sử dụng công nghệ mới nhất là AHD, CVI, TVI, SDI, các loại camera PTZ ( camera quay quét hay thấy trên các cột đèn giao thông) nên các bạn hoàn toàn có thể yên tâm lựa cho mình bộ phù hợp nhất với từng yêu cầu hệ thống

Một số bộ chuyển đổi video sang quang dùng cho camera

Dưới đây là một số bộ chuyển đổi video sang quang – Video Converter gợi ý cho bạn:

STT Tên Sản Phẩm Mô tả
1 Bộ chuyển đổi video sang quang 2 kênh 1080P Cho AHD, CVI, TVI 3.0Mp Bộ chuyển đổi video quang 2 kênh dùng cho camera AHD-HDCVI- HDTVI 1080P (loại camera 2.0-3.0Mp), sử dụng 1 sợi quang single mode chuẩn FC khoảng cách truyên dữ liệu lên đến 20km đảm bảo không suy hao tín hiệu, chất lượng hình ảnh đẹp, giữ nguyên độ phân giải
2 Bộ chuyển HD-SDI sang quang Upcom PN|HD-SDI0101 thiết bị truyền cho video HD-SDI một chiều bằng cách truyền cáp quang đơn chế độ. Bộ phát và thu HD-SDI được thiết kế bằng công nghệ truyền quang kỹ thuật số, truyền tín hiệu video HD-SDI đường dài một chiều, tín hiệu điều khiển xoay vòng một chiều trên một sợi quang một chế độ.
3 Bộ chuyển đổi video sang quang HDTec 2 kênh BNC 1080P Bộ thu phát video quang 2 kênh CVI/ TVI/ AHD1080P sử dung cáp quang Singlemode với chuẩn đầu kết nối FC và đầu ra BNC cho phép khoảng cách truyền lên tới 20km mà vẫn đảm bảo chất lượng hình ảnh sắc nét chuẩn Full HD 1080P
4 Bộ thu phát 1 kênh Video + data sang quang 3Onedata SWV60101 Tương thích với NTSC, PAL, hệ thống camera SECAM CCTV và hỗ trợ giao thức dữ liệu RS-232, RS-422, RS-485. Tất cả các tín hiệu Video, Audio, Data, Ethernet được bộ dồn kênh PCM chuyển sang tín hiệu quang và được truyền tải đi xa trên một sợi quang.
5 Video Converter 8 kênh HDTec Analog + RS485 Data Sử dụng cáp quang Single mode bước sóng 1310/1550 với cổng kết nối chuẩn FC cho phép khoảng cách tới 20km vẫn đảm bảo được chất lượng hình ảnh ở mức cao nhất. Ngoài ra, sản phẩm còn được tích hợp thêm 1 cổng RS485 Data.

Trên đây là một số sản phẩm Video Converter tiêu biểu. Bạn có thể xem chi tiết hơn các sản phảm bộ chuyển đổi video sang quang: Video Converter Quang

Mua bộ chuyển đổi tín hiệu video sang quang ở đâu và cần lưu ý điều gì?

Các vấn đề cần lưu ý khi mua bộ chuyển đổi video sang quang:

  • Do đặc tính kỹ thuật nên thiết bị này bắt buộc phải dùng theo cặp, tức là 1 bộ bao gồm 1 truyền và 1 nhận, mua 1 cái sẽ không sử dụng được
  • thứ 2: Bộ nào đi với bộ đó – ví dụ đầu nhận là bộ 4 kênh thì đầu gửi cũng phải là 4 kênh, không được sử dụng kiểu đầu gửi là 4 bộ 1 kênh, đầu nhận là 1 bộ 4 kênh.
  • thứ 3: cần hết sức lưu ý khi triển khai hệ thống, đó là đường truyền cáp quang phải tốt, không gập hãy, không suy hao cao vì theo thiết kế, với mỗi camera sẽ gửi liên tục khoảng 5 – 8mbps, ứng với mỗi bộ chuyển đổi càng nhiều kênh sẽ khiến nó phải truyền tải càng nhiều, chưa kể nếu tích hợp thêm tín hiệu điều khiển hoặc âm thanh, nếu đường truyền không đảm bảo, converter video sẽ tự động ngắt kết nối một số cổng để đảm bảo băng thông truyền tín hiệu. Ví dụ bộ 4 kênh nhưng sẽ chỉ hiển thị hình ảnh của 3 kênh mặc dù đã đảo đi đảo lại.
