Hướng dẫn lắp bộ lưu điện UPS trong tủ Rack (chi tiết)

Bộ lưu điện UPS là thiết bị bắt buộc cần có để cấp nguồn điện dự phòng cho các thiết bị mạng trong tủ Rack. Tuy nhiên để lắp đặt nó đúng cách thì không phải đơn giản vì UPS thường rất nặng. Bài viết này mình sẽ hướng dẫn bạn chi tiết về UPS và cách lắp đặt vào tủ Rack.

Thông tin cần biết về UPS

Về thiết kế thì UPS có 2 loại: lắp rack và Tower.

UPS lắp rack có các loại chiều cao 1U, 2U, 3U, 4U,… và chiều rộng tiêu chuẩn là 19 Inch. Khi lắp UPS lắp rack ta cần phải quan tâm đến chiều sâu của UPS có phù hợp với chiều sâu của tủ không?

UPS có 3 loại:

1. UPS Offline:
   • Chỉ kích hoạt khi có sự cố về nguồn điện chính.
   • Thích hợp cho các thiết bị không yêu cầu mức bảo vệ cao.
2. UPS Line-Interactive:
   • Có khả năng điều chỉnh điện áp mà không cần chuyển sang pin.
   • Phù hợp cho các ứng dụng văn phòng và máy chủ nhỏ.
3. UPS Online:
   • Chuyển đổi liên tục điện từ AC sang DC rồi trở lại AC.
   • Cung cấp mức bảo vệ cao nhất, thích hợp cho trung tâm dữ liệu và thiết bị nhạy cảm.

Cách lắp đặt UPS vào tủ Rack

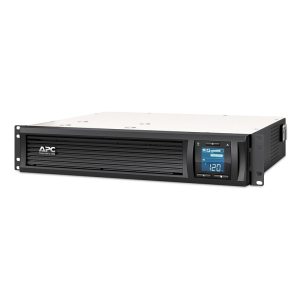

1. Đối với UPS lắp rack

Các UPS lắp rack đã có thiết kế tối ưu để lắp vào tủ Rack. Nếu lắp cố định, ta có thể bắt vít trực tiếp UPS vào 2 thanh trụ của tủ Rack hoặc sử dụng khay cổ định. Hai bên UPS lắp Rack loại 1U thường có tay quai để bắt vít trực tiếp vào thanh trụ của tủ Rack. Loại UPS nặng hơn từ 2U trở lên thì ta nên sử dụng giá đỡ. Ta có thể sử dụng Khay cố định, khay trượt hoặc bộ Rail Kit để lắp đặt tủ Rack.

Một điều lưu ý quan trọng khi lắp UPS lắp rack đó là độ sâu của tủ có phù hợp với chiều sâu của tủ Rack không? Độ sâu lắp rack khác với độ sâu tổng của tủ Rack.

Xem video hướng dẫn lắp UPS lắp Rack vào tủ Rack dưới đây:

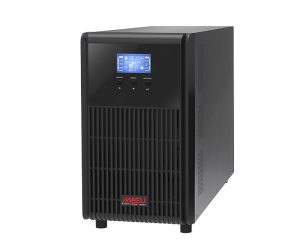

2. Đối với UPS dạng Tower

UPS dạng Tower không có thiết kế lắp rack. Bình thường loại UPS này thường là do chủ doanh nghiệp trước đó chưa sử dụng tủ Rack và sau này nâng cấp lên mới cho vào trong tủ Rack. Lúc này ta phải xem chiều cao của UPS có vượt quá 17.75 inch không?

Nếu không cao hơn, thì ta có thể lắp UPS ở dạng nằm ngang. Nếu cao hơn ta bắt buộc phải lắp UPS dạng thẳng đứng. Điều này có nghĩa là ta tốn rất nhiều không gian tủ Rack cho UPS. Để tiết kiệm không gian trống mà UPS tạo ra. Ta có thể sử dụng các giá đỡ 2 trụ để lắp đặt các thiết bị nhỏ gọn.

Với UPS dạng Tower nếu lắp ngang ta thường đặt trực tiếp lên mặt đáy của tủ Rack. Hoặc có thể đặt trên các khay đỡ. Thường là loại cố định vì khả năng chịu lực của chúng tốt hơn.

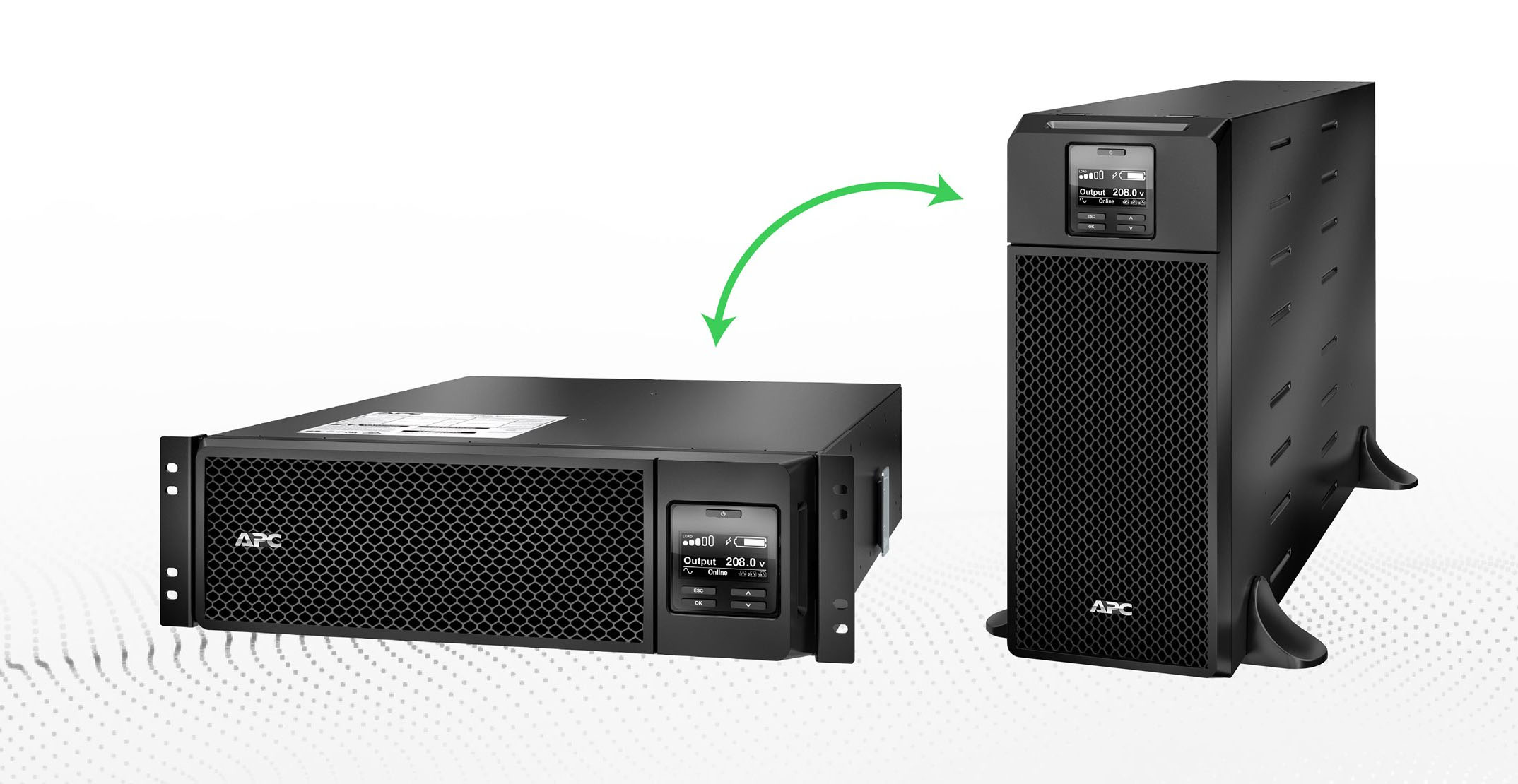

Các UPS hiện nay đều đã thiết kế hiện đại để dễ dàng lắp đặt vào tủ Rack. Kể cả các UPS tower cũng được thiết kế chiều cao phù hợp để lắp đặt Rack. Do đó ta có thể dễ dàng biến 1 UPS tower thành UPS lắp rack như sau:

Lưu ý: khi lắp đặt UPS ta nên để UPS ở dưới cùng ngay trên mặt đáy của tủ Rack. Vì UPS rất nặng nên ta nên đặt nó ở đáy để có khả năng chịu lực tốt nhất và tăng khả năng giữ vững của tủ Rack.

Yêu cầu của tủ Rack phù hợp đặt UPS

Để lắp đặt UPS vào tủ Rack, đặc biệt các UPS kích thước lớn. Tủ Rack phải có khả năng chịu lực rất tốt mới được. Do vậy, chất liệu củ tủ và độ dày của tủ phải đặt lên hàng đầu. Nên chọn loại UPS được thiết kế tiêu chuẩn để dễ dàng lắp đặt UPS nhất.

Tủ Rack MAXTEL là tủ Rack chất lượng cao với vật liệu bằng thép với độ dày 2mm đảm bảo khả năng chịu lực tốt nhất. Tủ Rack MAXTEL đáp ứng mọi yêu cầu để lắp đặt bộ lưu điện UPS tốt nhất.

Nếu bạn đang quan tâm đến các sản phẩm bộ lưu điện UPS, Tủ Rack, phụ kiện hỗ trợ lắp đặt Rack. Vui lòng liên hệ với đội kinh doanh của Viễn Thông Xanh để được hỗ trợ giải đáp, tư vấn, báo giá chi tiết nhất!
