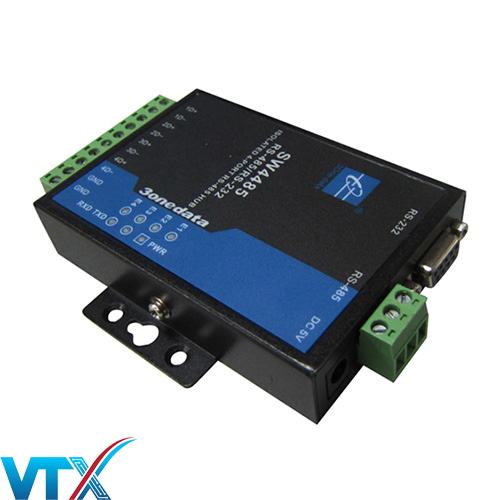

Bộ chuyển đổi RS232/485 sang 4 cổng RS485 – Model SW4485

Mã SP:

0 đánh giá

Xem ảnh sản phẩm

Xem thông số kỹ thuật

Hỗ trợ 2 giao diện RS-232, RS-485 PC và 4 RS-485 lower position controller ports
– Hỗ trợ tốc độ từ 300bps đến 115200bps
– 3Onedata model SW4485 hỗ trợ cắm nóng, plug and play
– Bảo vệ cách ly quang điện 2KVAC, chống phóng điện 8KV ESD, 2 mức bảo vệ bức xạ điện
-Thiết kế chuẩn công nghiệp, chế độ bảo vệ IP40
– Hỗ trợ lắp đặt DIN-Rail và treo tường
– Nhiệt độ hoạt động: -40~85C

– Tín hiệu RS-232: TxD, RxD, GND

– Tín hiệu RS-485: D+, D-, GND
– Đồng bộ: None, Even, Odd, Space, Mark
– Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
– Stop Bit: 1bit, 1.5bit, 2bit
– Tốc độ: 300bps~115200bps
– Điều khiển hướng: RS-485 adopts data flow to automatic control technology
– Truyền Media: cáp đồng xoắn đôi hoặc UTP 485 chuyên dụng
– Khả năng tải: RS-485: 32 điểm (có thể lên đến 128 điểm)
– Bảo vệ cách ly quang điện 2KV AC
– 3 mức độ bảo vệ chống phóng điện ESD
– 2 cấp độ bảo vệ bức xạ điện
– Giao thức giao diện: EIA RS-2332/485
– Cổng giao diện: 1 cổng RS-232
. 1 cổng RS-485
. 4 cổng RS-485 lower position

Khoảng cách truyền

– RS-485:1200m,
– RS-232 : không quá 5m
Giao diện cổng
– Cổng RS-232 PC: DB9M Male
– Cổng RS-485 PC: 3PIN terminal block
– RS-485 Lower Position Controller port mode: 10 PIN terminal block

Led chỉ thị

– PWR: chỉ thị nguồn
– TXD: chỉ thị tình trạng truyền dữ liệu
– RXD: chỉ thị tình trạng nhận dữ liệu
– E1~E4: status indicator of RS-485 lower position controller interface
– Điện áp vào: 5VDC
– Tiêu hao không tải: 0.455W@5VDC
– Công suất đầy đủ: 0.485W@5VDC
Chuẩn công nghiệp
– EMI: FCC Part 15, CISPR(EN55022) class A
– EMS: EN61000-4-2(ESD), Lece3
– Phép thử Sóc: IEC60068-2-27
– Phép thử rơi: IEC60068-2-32
– Phép thử rung: IEC60068-2-6

Cấu trúc cơ khí

– Khuôn vỏ: chế độ vảo vệ IP40, kim loại có độ bền cao
– Lắp đặt: treo tường, panel
– Trọng lượng: 250.8g
– Kích thước: 22mm×69mm×100mm
– Nhiệt độ làm việc: -40~85C
– Nhiệt độ lưu trữ: -40~85C
– Độ ẩm: 5%~95%( không ngưng tụ)
– 3Onedata model SW4485 được bảo hành 3 năm
– Approvals: FCC, CE, RoHS approvals

Bộ chuyển đổi RS232/485 sang 4 cổng RS485 – Model SW4485

Mã SP:

0 đánh giá

Bộ chuyển đổi SW4485 cung cấp kết nối RS485 dạng sao. Người dùng có thể dễ dàng nâng cấp cấu trúc RS-485 BUS, phân chia mạng. Vì vậy có thể thiết kế một hệ thống RS-485 độc đáo và đáng tin cậy thông qua việc sử dụng hợp lý SW4485

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Khuyến mãi - ưu đãi

Tặng phiếu mua hàng khi mua từ 5.000.000

Sao chép mã
Giảm giá 10% khi mua 10 cuộn cáp bất kì

Sao chép mã
Nhập mã VTXVN giảm 5% đơn hàng

Sao chép mã

Mô tả sản phẩm

Mô tả

Bộ chuyển đổi RS232/485 sang RS485 – 3Onedata Model SW4485

Giới thiệu chung Bộ chuyển đổi RS232/485 sang RS485 – 3Onedata Model SW4485

Bộ chuyển đổi SW4485 cung cấp kết nối RS485 dạng sao. Người dùng có thể dễ dàng nâng cấp cấu trúc RS-485 BUS, phân chia mạng. Vì vậy có thể thiết kế một hệ thống RS-485 độc đáo và đáng tin cậy thông qua việc sử dụng hợp lý SW4485
3Onedata model SW4485 được thiết kế với chế độ bảo vệ EMC, hỗ trợ lắp đặt treo tường và thanh panel, được sử dụng ở những môi trường khắc nghiệt nhiệt độ từ -40 đến 85C

Giao diện điều khiển 3Onedata converter

Viễn thông xanh chuyên cung cấp các loại converter quang, bộ chuyển đổi quang điện, bộ chuyển đổi video sang quang và bộ chuyển đổi các tín hiệu khác sang quang, của Optone, 3Onedata, Gnet, TP-Link.. hàng chính hãng giá thành cạnh tranh, đầy đủ giấy tờ chứng mình nguồn gốc chất lượng. Hỗ trợ tốt nhất cho dự án.
