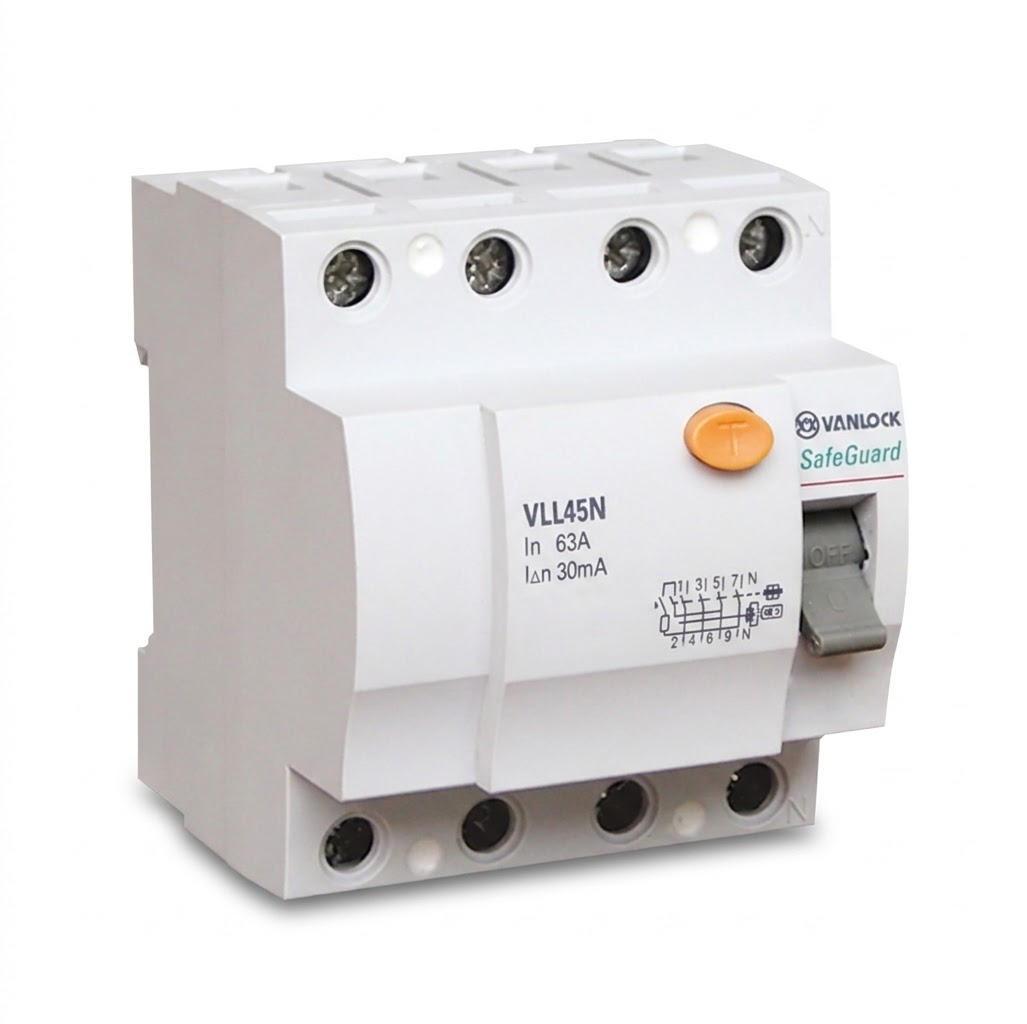

Aptomat Chống Giật 4 Cực VLL45N (16A-63A)

Tai nạn điện giật luôn là một trong những rủi ro khủng khiếp nhất, đặc biệt là trong các hệ thống điện 3 pha công suất lớn tại nhà xưởng, tòa nhà thương mại hay biệt thự. Chỉ một chút rò rỉ điện ra vỏ máy móc hoặc môi trường ẩm ướt cũng có thể dẫn đến hậu quả thương tâm.

Để giải quyết triệt để mối lo ngại này, Aptomat chống giật 4 cực (RCCB 4P) VLL45N ra đời như một lớp khiên bảo vệ tối thượng. Thiết bị liên tục giám sát, phát hiện sự cố rò điện và lập tức cắt đứt hoàn toàn nguồn điện 3 pha chỉ trong chớp mắt, bảo vệ tuyệt đối tính mạng con người và tài sản.

Nguyên Lý Hoạt Động & Giải Mã Thông Số Chuyên Sâu

Aptomat VLL45N 4 cực hoạt động như thế nào? Bên trong chiếc aptomat này được trang bị một bộ biến dòng thứ tự không (ZCT – Zero Sequence Current Transformer) hình xuyến ôm lấy cả 4 dây dẫn (3 dây pha và 1 dây trung tính). Trong trạng thái bình thường, tổng dòng điện đi qua 3 pha và trở về qua dây trung tính luôn bằng 0. Khi có người chạm vào dây điện hở, hoặc dòng điện rò rỉ qua vỏ máy xuống đất, sự cân bằng này bị phá vỡ. Ngay lập tức, cuộn ZCT cảm ứng được sự chênh lệch (dòng rò), truyền tín hiệu kích hoạt cơ cấu nhả điện (Trip) để sập cầu dao.

Tư vấn lựa chọn độ nhạy dòng rò (30mA hay 100mA?):

• Loại 30mA: Được thiết kế chuyên biệt để bảo vệ tính mạng con người. Theo y khoa, dòng điện vượt quá 30mA đi qua cơ thể có thể gây tê liệt cơ hô hấp và ngừng tim. Khi rò rỉ chạm mốc này, aptomat sẽ nhảy ngay lập tức. Phù hợp cho tủ điện dân dụng, ổ cắm, máy nước nóng, khu vực ẩm ướt.

• Loại 100mA: Thường được dùng làm aptomat tổng hoặc bảo vệ các hệ thống máy móc công nghiệp lớn có dòng rò tự nhiên cao. Loại này thiên về phòng chống hỏa hoạn do chập cháy âm tường, rò rỉ trên đường dây dài.

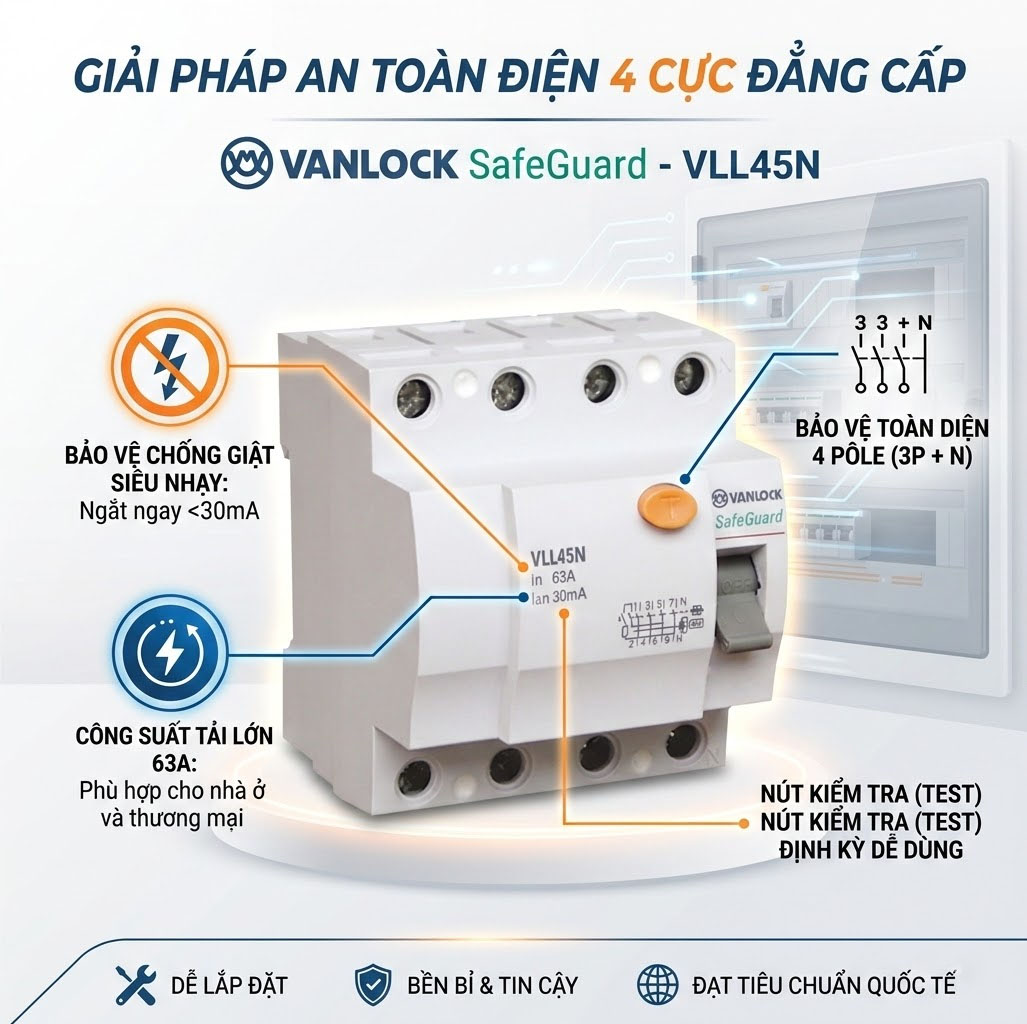

Ưu Điểm Thiết Kế Vượt Trội Của Dòng VLL45N

• Tốc độ ngắt điện siêu tốc cứu mạng người (< 0.1s): Khoảng thời gian dòng điện đi qua cơ thể càng dài, nguy cơ tử vong càng cao. Với tốc độ phản ứng dưới 0.1 giây, aptomat VLL45N loại bỏ hoàn toàn khoảng thời gian “tử thần”, đảm bảo người bị giật có thể tự rút tay lại an toàn.

• Cách ly toàn diện lưới điện 3 pha: Ngắt đồng thời cả 4 cực giúp chặn đứng nguy cơ điện rò rỉ chạy ngược qua dây trung tính – một hiện tượng rất hay gặp trong các khu công nghiệp mất cân bằng tải.

• Ngàm đấu nối cáp siêu “khủng” (tới 35mm²): Ở mạng 3 pha, việc đấu nối cáp lớn cực kỳ khó khăn nếu ngàm kẹp nhỏ. VLL45N được thiết kế khoảng không bắt vít rộng rãi, dễ dàng luồn cáp 25mm² đến 35mm², xiết chặt bằng đầu cos, loại bỏ hiện tượng mô-ve sinh nhiệt gây cháy nổ tủ điện.

• Vật liệu chống cháy theo chuẩn IEC 61008-1: Toàn bộ vỏ ngoài được đúc từ nhựa kỹ thuật cách điện cao cấp, không bắt lửa, không sinh khí độc khi gặp nhiệt độ cao, đảm bảo độ bền đóng cắt lên tới hàng chục nghìn lần.

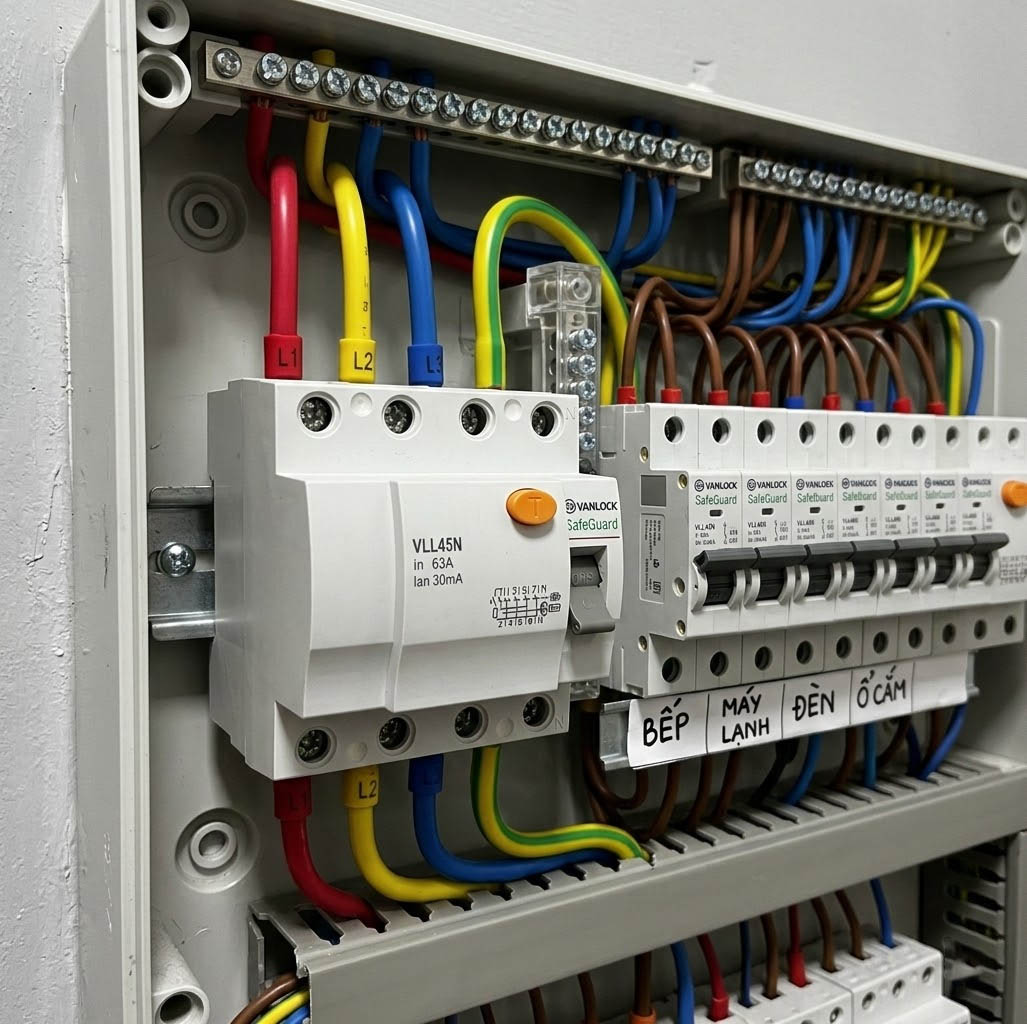

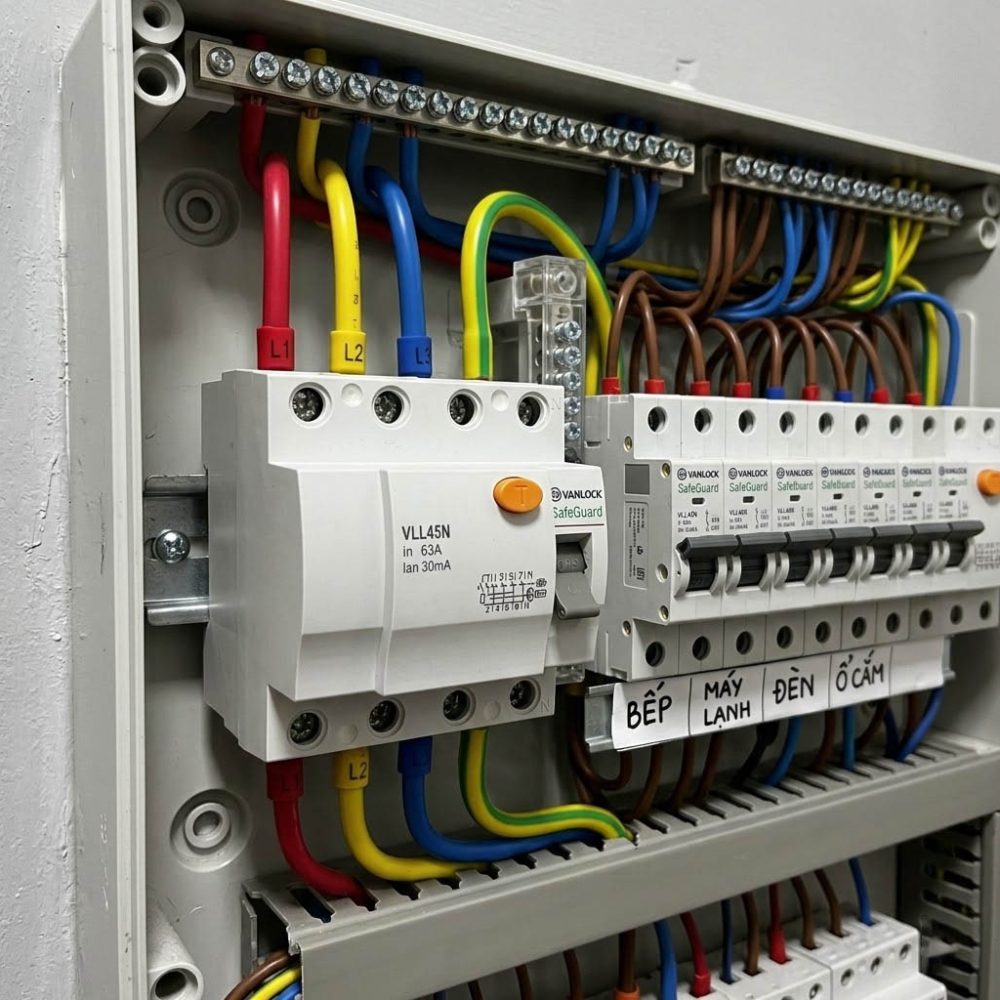

Ứng Dụng Thực Tế Của Aptomat 4 Cực VLL45N

Với dòng định mức trải dài từ 16A đến 63A, chiếc aptomat này là linh kiện không thể thiếu trong các hạng mục:

• Tủ điện phân phối tổng (MSB): Làm cầu dao chống dòng rò tổng cho toàn bộ biệt thự, tòa nhà văn phòng hoặc trung tâm thương mại sử dụng điện 3 pha 4 dây.

• Bảo vệ khu vực đặc thù: Hệ thống trạm bơm nước, phòng xông hơi/massage, hệ thống sưởi sàn, hoặc bếp ăn công nghiệp – nơi môi trường làm việc luôn ẩm ướt và có sử dụng máy móc kim loại.

• Hệ thống sạc xe điện (EV): Đảm bảo an toàn tuyệt đối chống rò rỉ điện từ các trạm sạc công suất cao ra môi trường bên ngoài.

Hướng Dẫn Kỹ Thuật: Lắp Đặt & Bảo Quản

• Lưu ý khi đấu nối: Bắt buộc đấu chính xác dây Trung tính (N) vào đúng cực có ký hiệu “N” trên aptomat. 3 dây pha còn lại đấu vào các cực tương ứng. Nếu đấu sai thứ tự, bộ cảm biến ZCT sẽ không hoạt động hoặc hoạt động sai lệch.

• Phối hợp bảo vệ: RCCB VLL45N chỉ có chức năng chống giật (không tự ngắt khi quá tải). Do đó, trong tủ điện, thiết bị này bắt buộc phải được lắp nối tiếp với một chiếc MCB (như dòng PS45N hoặc PS65S) để hệ thống được bảo vệ toàn diện cả quá tải, ngắn mạch và chống giật.

• Bảo quản lưu kho: Lưu trữ trong hộp kín, xếp trên giá kệ tại nơi khô ráo, thoáng mát. Tránh những vị trí có độ ẩm cao, hóa chất hoặc bụi bẩn công nghiệp xâm nhập vào khe hở của thiết bị.

Cảnh Báo An Toàn Điện Tuyệt Đối

• Chỉ dành cho chuyên gia: Lưới điện 3 pha cực kỳ phức tạp và nguy hiểm. Tuyệt đối không tự ý đấu nối nếu bạn không am hiểu về kỹ thuật điện. Việc lắp đặt, đo kiểm bắt buộc phải do người có chứng chỉ nghề, chuyên môn về điện thực hiện.

• Ngắt điện hoàn toàn: Dù chỉ mở tủ điện để kiểm tra, hãy chắc chắn cầu dao tổng đã được sập xuống (OFF) và dùng đồng hồ vạn năng để xác nhận không còn điện áp tồn dư.

• Bảo dưỡng định kỳ (Nút Test): Trên thân aptomat VLL45N có một nút nhấn nhỏ ký hiệu chữ “T” (Test). Để đảm bảo gia đình và hệ thống luôn được bảo vệ, nhà sản xuất khuyến cáo người dùng nên ấn nút này 1 tháng/lần. Nếu aptomat nhảy (sập tay gạt), thiết bị vẫn hoạt động tốt. Nếu không nhảy, bạn cần gọi thợ thay thế thiết bị ngay lập tức.
