Thông số kỹ thuật phần cứng

Cổng đồng

8 cổng RJ45 10/100/1000BASET tự động MDI/MDI-X

Cổng PoE Injector

8 cổng có chức năng injector PoE+ 802.3at (Cổng 1 đến 8)

Khe cắm SFP

2 giao diện SFP 1000BASE-SX/LX/BX (Cổng 9 đến 10)
Tương thích với SFP 100BASE-FX

Kết nối

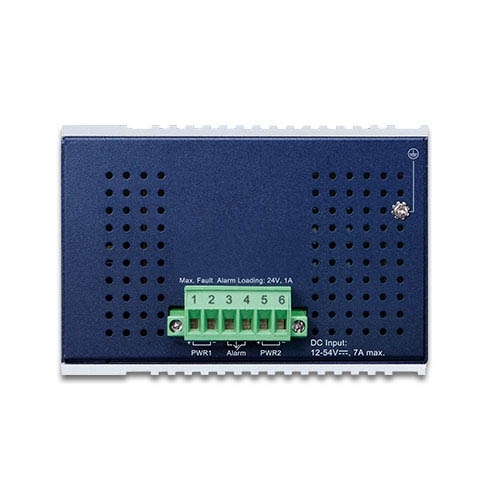

Khối đầu cuối 6 chân có thể tháo rời
Chân 1/2 cho Nguồn 1; Chân 3/4 cho báo động lỗi; Chân 5/6 cho Nguồn 2

Dip Switch

Chế độ Chuẩn/Mở rộng (Chế độ mở rộng chỉ dành cho Cổng 5 đến 8)

Yêu cầu về nguồn điện

12~54V DC, 7A (tối đa)

Sự tiêu thụ năng lượng

Tối đa. 5,6 watt/19BTU@54V DC đầu vào (Hệ thống)
Tối đa. 8,4 watt/29BTU@54V DC đầu vào (Ethernet Full Loading)
Tối đa. 265,1 watt/904BTU@54V DC đầu vào (Ethernet + PoE Full Loading)

Kích thước (Rộng x Sâu x Cao)

77x106x152mm

Cân nặng

1133g

Bao vây

Vỏ nhôm IP30

Cài đặt

DIN-rail/ gắn tường

Bảo vệ ESD

6KV

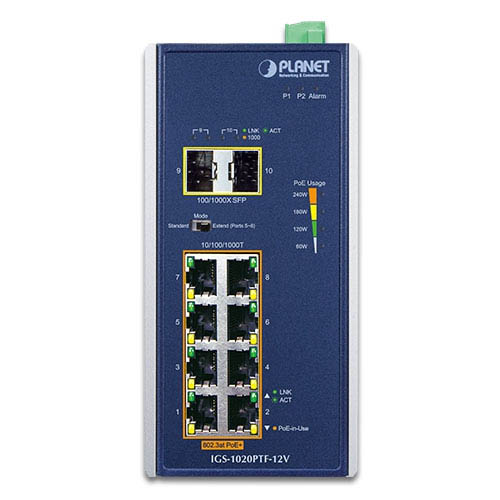

Đèn báo LED

3 đèn LED cho Hệ thống và Nguồn:
Xanh lá cây : Nguồn DC 1
Xanh lá cây : Nguồn DC 2
Đỏ : Báo động lỗi nguồn

8 đèn LED cho Cổng đồng PoE (Cổng 1 đến 8):
Xanh lá cây : LNK/ACT (10/100/1000Mbps)
Màu hổ phách : PoE đang sử dụng

2 đèn LED cho Cổng quang 100/1000X (Cổng 9 đến 10):
Xanh lá cây : LNK/ACT (100/1000Mbps)
Màu hổ phách : 1000Mbps

4 đèn LED cho Mức sử dụng PoE
Màu hổ phách : 60W, 120W, 180W và 240W

Thông số kỹ thuật của Switch

Kiến trúc chuyển đổi

Lưu trữ và chuyển tiếp

Chuyển vải

20Gbps

Thông lượng (gói mỗi giây)

14,8Mpps@64byte

Bảng Địa Chỉ

8K mục nhập

Bộ nhớ đệm

Bộ nhớ đệm trên chip 4M bit

Khung Jumbo

9Kbyte

Kiểm soát lưu lượng

Áp suất ngược cho bán song công
IEEE 802.3x khung tạm dừng cho toàn song công

Cấp nguồn qua Ethernet

Tiêu chuẩn PoE

IEEE 802.3at Nguồn qua Ethernet Plus/PSE

Loại nguồn PoE

nhịp cuối

Phân công chân cắm nguồn

1/2 (+), 3/6 (-)

Đầu ra nguồn PoE

Mỗi cổng 54V DC, Tối đa 30 watt

Ngân sách nguồn PoE (tối đa)

Tối đa 240W @54V DC
Tối đa 120W @24V DC
Tối đa 60W @12V DC

Số lượng PD Class 3 tối đa là 25W

８

Tiêu chuẩn phù hợp

Tuân thủ quy định

FCC Phần 15 Lớp A, CE

Kiểm tra độ ổn định

IEC 60068-2-32 (rơi tự do)
IEC 60068-2-27 (sốc)
IEC 60068-2-6 (rung động)

Tuân thủ tiêu chuẩn

IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet qua cáp quang
IEEE 802.3az Energy Efficient Ethernet (EEE)
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3af Power over Ethernet

Môi trường

Nhiệt độ

Hoạt động: -40~75 độ C
Bảo quản: -40~85 độ C

Độ ẩm

Hoạt động: 5~95% (không ngưng tụ)
Lưu trữ: 5~95% (không ngưng tụ)

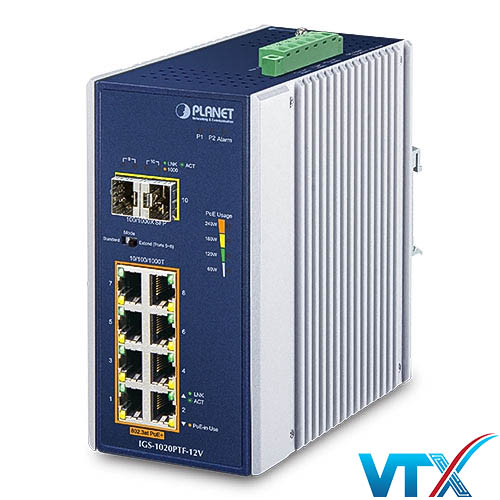

IGS-1020PTF-12V – Switch công nghiệp 8-Port 10/100/1000T 802.3at PoE + 2-Port 100/1000X SFP

Mã SP:

0 đánh giá

8 cổng Ethernet RJ45 10/100/1000T với tính năng tự động MDI/MDI-X.
2 cổng SFP 1000BASE-SX/LX/BX (tương thích SFP 100BASE-FX) cho kết nối quang học.
Hỗ trợ PoE+ 802.3at với khả năng cung cấp tối đa 30 watt mỗi cổng.
Quản lý năng lượng hiệu quả: Tiêu thụ tối đa 265,1 watt với đầy đủ chức năng PoE.

Tài liệu tải xuống: Cataloge IGS-1020PTF-12V

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

IGS-1020PTF-12V là thiết bị Switch công nghiệp được trang bị 8 cổng Ethernet RJ45 10/100/1000BASE-T tự động MDI/MDI-X, cho phép kết nối mạng tốc độ cao với khả năng tự động điều chỉnh để phù hợp với các thiết bị mạng khác nhau. Ngoài ra, IGS-1020PTF-12V còn có 2 cổng SFP 1000BASE-SX/LX/BX, tương thích với SFP 100BASE-FX, hỗ trợ kết nối quang học linh hoạt.

Tất cả 8 cổng Ethernet đều hỗ trợ tính năng PoE+ 802.3at, cung cấp nguồn điện lên tới 30 watt cho các thiết bị mạng như camera IP, điểm truy cập không dây, và các thiết bị mạng khác. Điều này giúp giảm thiểu số lượng dây cáp cần thiết và tiết kiệm chi phí lắp đặt.

IGS-1020PTF-12V có khả năng quản lý nguồn điện với mức tiêu thụ tối đa lên tới 265,1 watt với đầy đủ chức năng PoE, đảm bảo cung cấp đủ điện năng cho các thiết bị kết nối mà không làm giảm hiệu suất hoạt động của switch.

Ngoài ra, IGS-1020PTF-12V còn được trang bị đèn LED cho từng cổng và hệ thống, giúp dễ dàng theo dõi tình trạng kết nối, hoạt động PoE, và cảnh báo lỗi nguồn. Đặc biệt, các đèn LED thông báo mức sử dụng PoE ở các ngưỡng 60W, 120W, 180W và 240W, giúp quản lý năng lượng hiệu quả.
