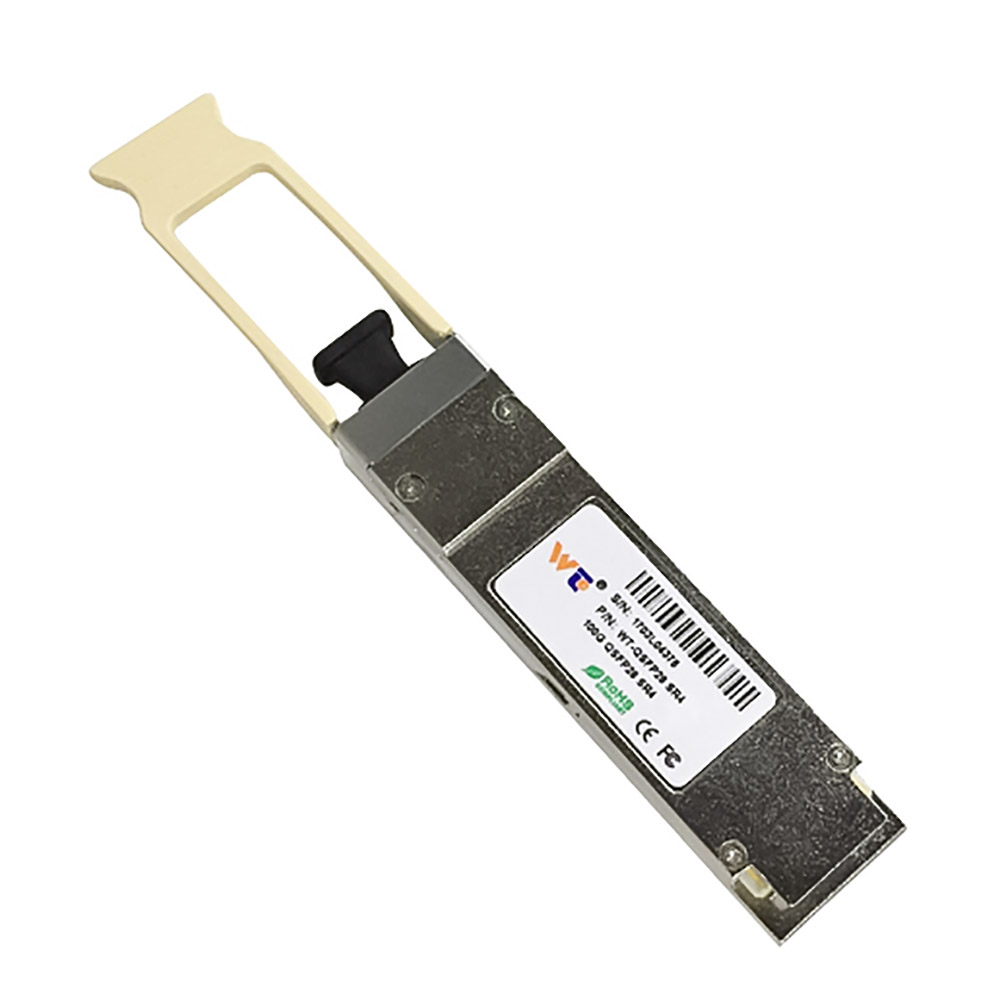

Module quang QSFP28 WINTOP WT-QSFP28-SR4

Mã SP: WT-QSFP28-SR4

0 đánh giá

Xem ảnh sản phẩm

Xem thông số kỹ thuật

Tham số	Ký hiệu	Min	Điển hình	Max	Đơn vị	Ghi chú
Bộ phát (Transmitter)
Bước sóng trung tâm	λC	840	–	860	nm	1
Độ rộng phổ RMS	λrms	–	–	0.65	nm	1
Công suất phát trung bình, mỗi kênh	PAVG	-7	-2.5	0	dBm
Biên độ điều chế quang (OMA)	POMA	-5	-2.5	0	dBm	1
Độ chênh lệch công suất phát giữa các kênh	Ptx,diff	–	–	4.0	dB
Công suất OMA trừ suy hao tán sắc (TDP)	OMA-TDP	–	–	3.5	dB	1
Tỷ lệ dập tắt	ER	3.5	–	–	dB
Lề mặt nạ mắt	EMM	10	–	–	%	2
Công suất phát trung bình khi tắt	Poff	–	–	-30	dBm
Định nghĩa mặt nạ mắt	–		{0.3, 0.38, 0.45, 0.35, 0.41, 0.5}
Bộ thu (Receiver)
Bước sóng trung tâm	λC	840	–	860	nm
Ngưỡng chịu hư hỏng	THd	+3	–	–	dBm
Quá tải, mỗi kênh	OVL	+2.4	–	–	dBm
Độ nhạy thu OMA, mỗi kênh	SEN	–	–	-10.3	dBm
Ngưỡng báo mất tín hiệu	LOSA	-30	–	–	dBm
Ngưỡng khôi phục tín hiệu	LOSD	–	–	-9	dBm
Hysteresis ngưỡng LOS	LOSH	0.5	–	6	dB
Suy hao phản xạ quang	ORL	–	–	-12	dBm

Module quang QSFP28 WINTOP WT-QSFP28-SR4

Item: Module quang QSFP28 WINTOP WT-QSFP28-SR4
Rating: 5
Author: Cồ Thị Hoài Linh

Mã SP: WT-QSFP28-SR4

0 đánh giá

Hiệu suất truyền dẫn 100Gbps, hỗ trợ 4 làn song song với công suất phát OMA từ -5 đến 0 dBm.
Bước sóng trung tâm 850nm với độ rộng phổ RMS tối đa 0.65nm, đảm bảo truyền dẫn chính xác.
Tỷ lệ dập tắt ≥ 3.5 dB, giữ tín hiệu ổn định và hạn chế nhiễu.
Độ nhạy thu OMA -10.3 dBm, nhận tín hiệu rõ nét trong môi trường nhiễu.
Tương thích chuẩn QSFP28.

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

Module quang QSFP28 WINTOP WT-QSFP28-SR4 là giải pháp truyền dẫn quang hiệu suất cao, được thiết kế để đáp ứng các yêu cầu khắt khe của hệ thống mạng tốc độ cao 100Gbps.

WT-QSFP28-SR4 sử dụng công nghệ QSFP28 SR4 với khả năng hoạt động trên dải bước sóng 850nm và hỗ trợ các ứng dụng truyền dữ liệu ngắn trong trung tâm dữ liệu, kết nối máy chủ và switch với khoảng cách lên đến 100m qua cáp quang đa mode OM4.

Đặc điểm nổi bật của Module quang QSFP28 WINTOP WT-QSFP28-SR4

1. Hiệu suất truyền dẫn vượt trội

WINTOP WT-QSFP28-SR4 cung cấp tốc độ truyền dẫn 100Gbps thông qua 4 làn song song với công suất phát ổn định và độ suy hao thấp.

Công suất phát trung bình: -7 đến 0 dBm.
Biên độ điều chế quang (OMA): -5 đến 0 dBm.

2. Bước sóng trung tâm chính xác

Module hoạt động trong khoảng bước sóng từ 840nm đến 860nm, đảm bảo truyền dẫn tín hiệu ổn định và chính xác. Độ rộng phổ RMS tối đa chỉ 0.65nm, giúp hạn chế hiện tượng tán sắc quang học.

3. Chất lượng tín hiệu cao

Tỷ lệ dập tắt (Extinction Ratio): ≥ 3.5 dB, đảm bảo chất lượng tín hiệu trong quá trình truyền dẫn.
Lề mặt nạ mắt (Eye Mask Margin): ≥ 10%, giúp duy trì độ tin cậy của tín hiệu.
Hỗ trợ tiêu chuẩn định nghĩa mặt nạ mắt {0.3, 0.38, 0.45, 0.35, 0.41, 0.5}.

4. Độ nhạy thu tối ưu

Module có độ nhạy thu OMA đạt -10.3 dBm, cho phép nhận tín hiệu rõ nét ngay cả trong môi trường truyền dẫn có nhiều nhiễu.

Ngưỡng hủy tín hiệu (Signal Loss Assert): -30 dBm.
Ngưỡng phục hồi tín hiệu (Signal Loss Deassert): -9 dBm.
Hysteresis ngưỡng LOS: 0.5 đến 6 dB.

5. Khả năng chịu tải và bảo vệ cao

WINTOP WT-QSFP28-SR4 được thiết kế để chịu được ngưỡng công suất đầu vào tối đa là +3 dBm và ngưỡng quá tải lên đến +2.4 dBm mà vẫn đảm bảo hiệu suất hoạt động.

Dễ dàng triển khai và tương thích cao
WT-QSFP28-SR4 có khả năng tương thích tốt với các thiết bị mạng hỗ trợ chuẩn QSFP28, dễ dàng triển khai trong các hệ thống mạng tốc độ cao.

Ứng dụng phổ biến của Module quang QSFP28 WINTOP WT-QSFP28-SR4

Kết nối 100G Ethernet trong các trung tâm dữ liệu.
Ứng dụng trong hệ thống truyền tải dữ liệu tốc độ cao.
Kết nối switch-to-switch, switch-to-server trong phạm vi ngắn sử dụng cáp quang đa mode.

Với các thông số kỹ thuật tiên tiến và thiết kế ổn định, Module quang QSFP28 WINTOP WT-QSFP28-SR4 là lựa chọn hoàn hảo cho các ứng dụng mạng tốc độ cao trong môi trường trung tâm dữ liệu hiện đại.
