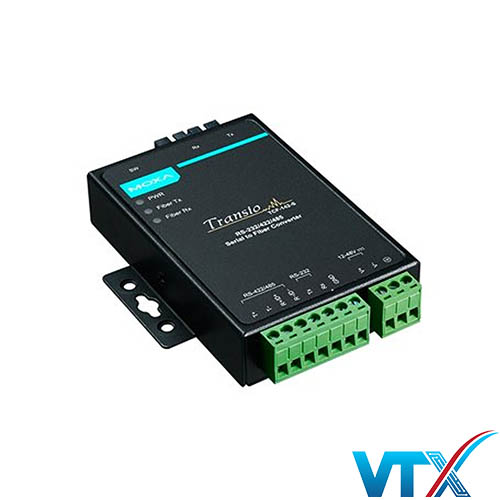

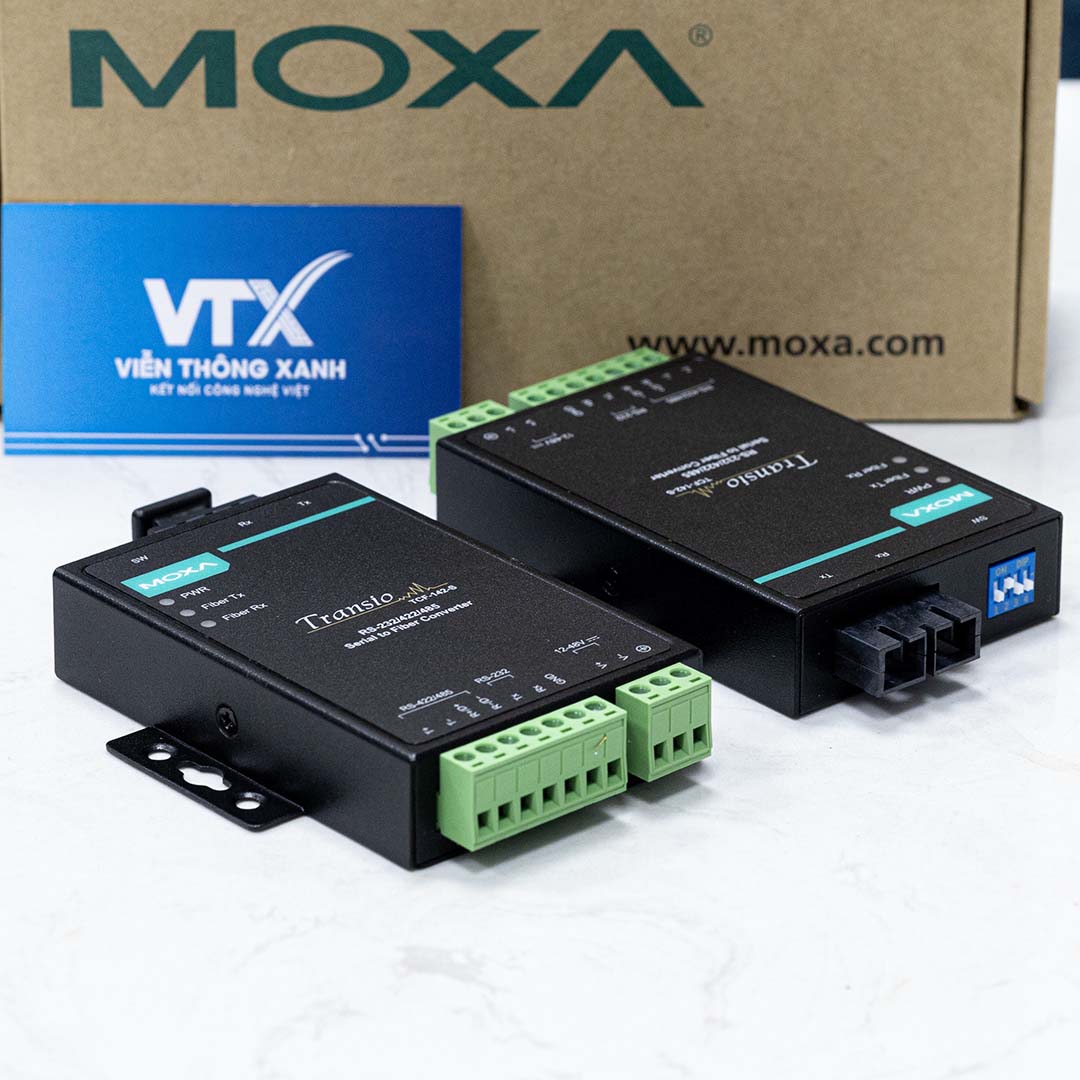

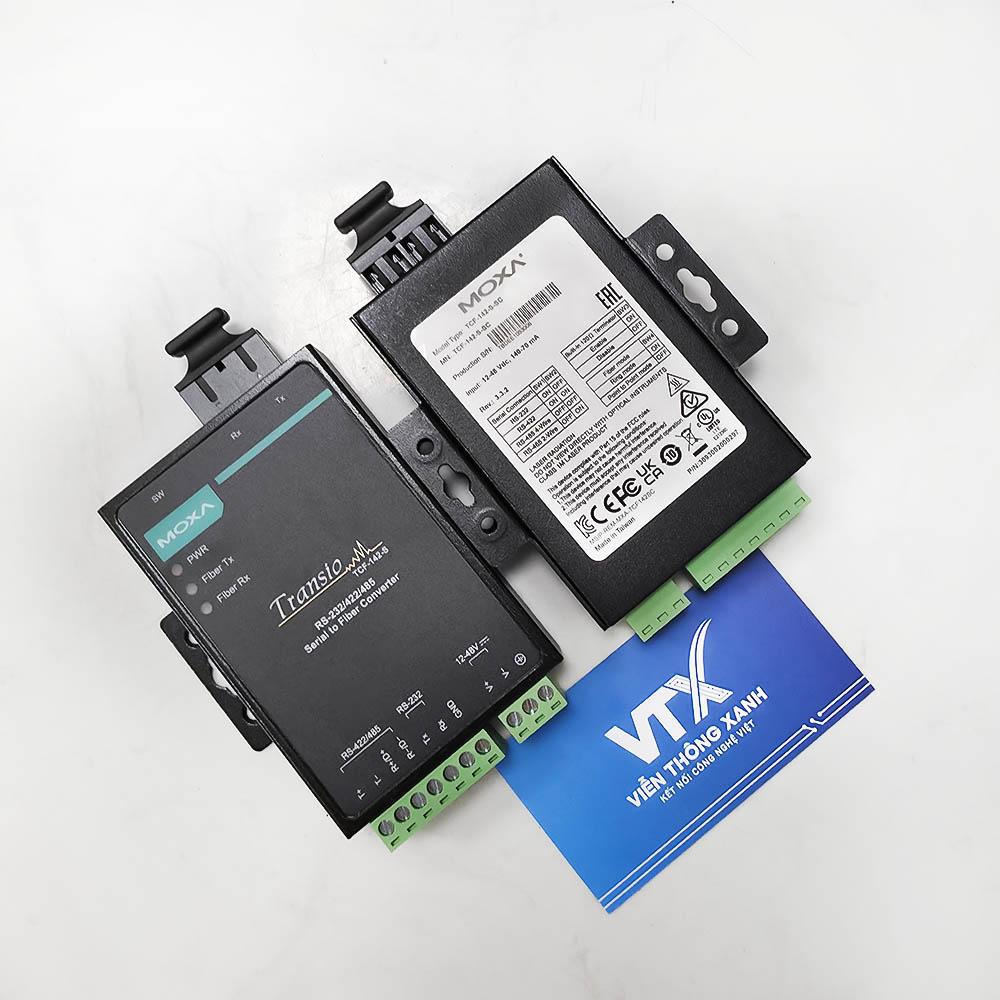

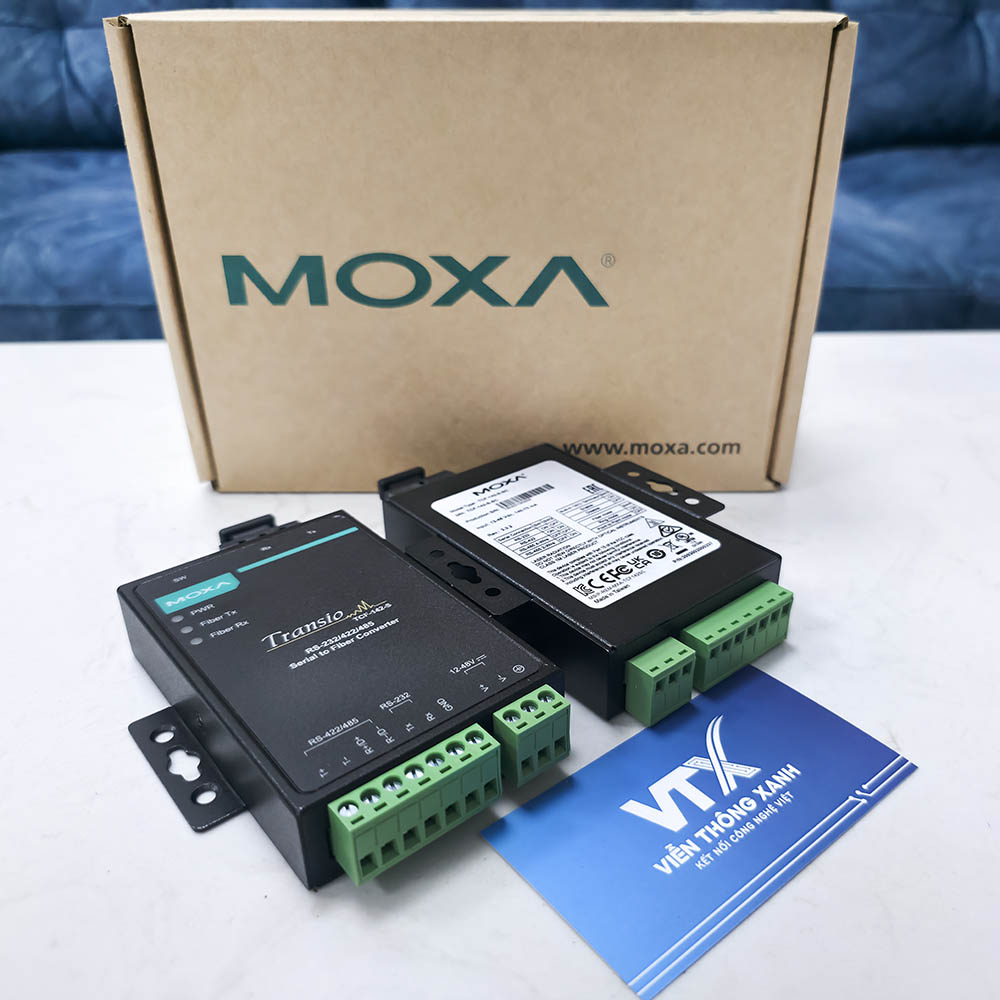

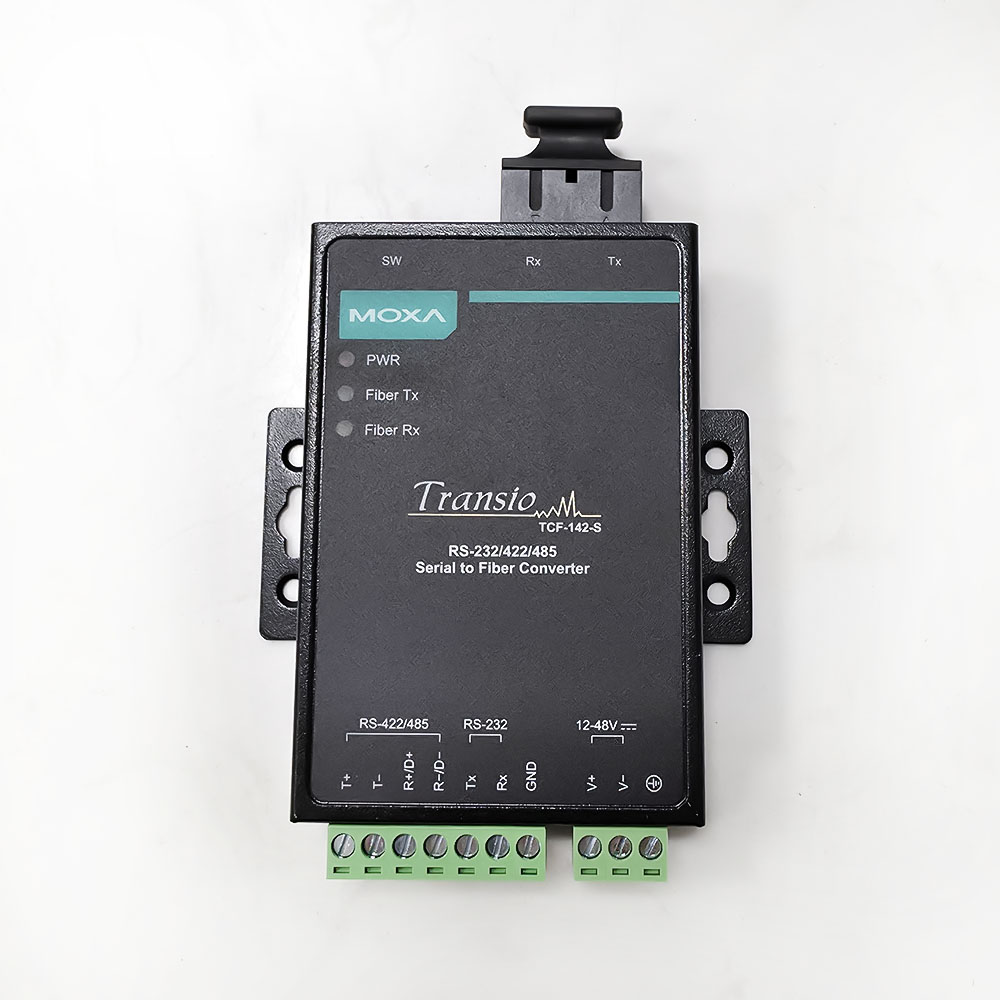

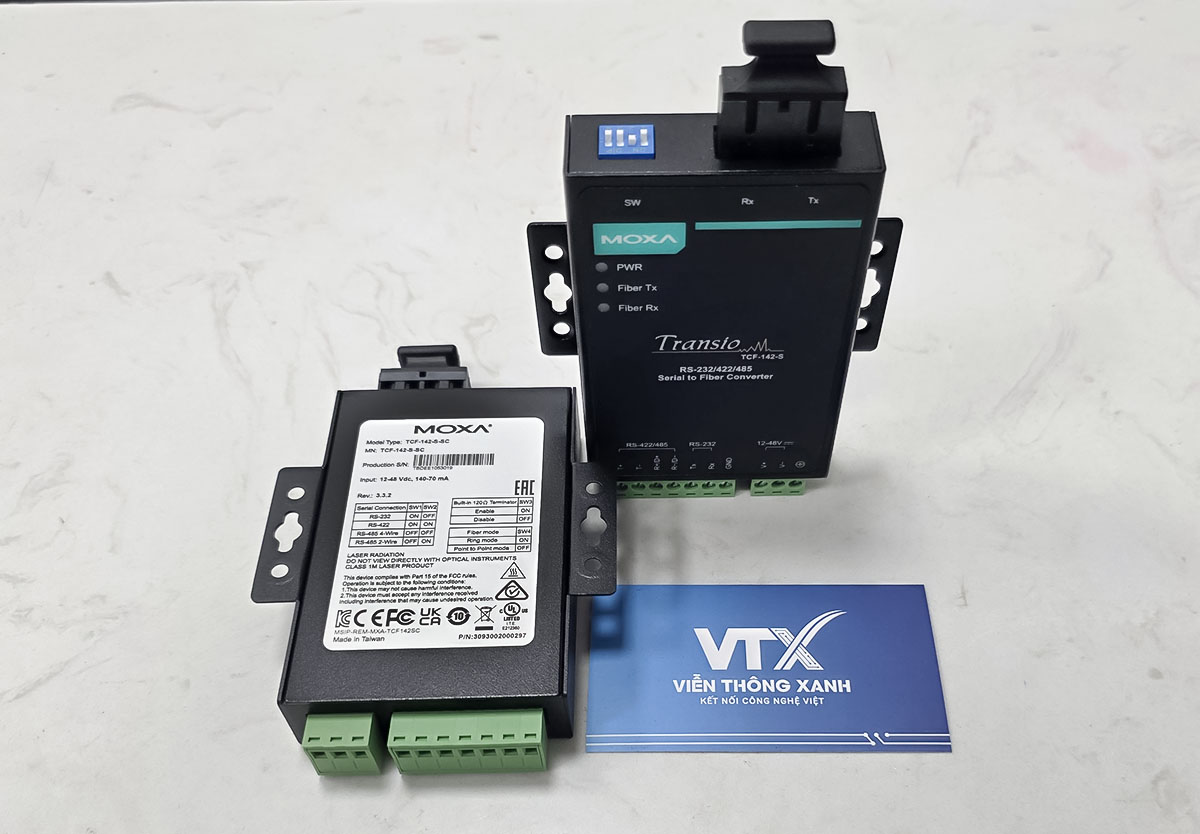

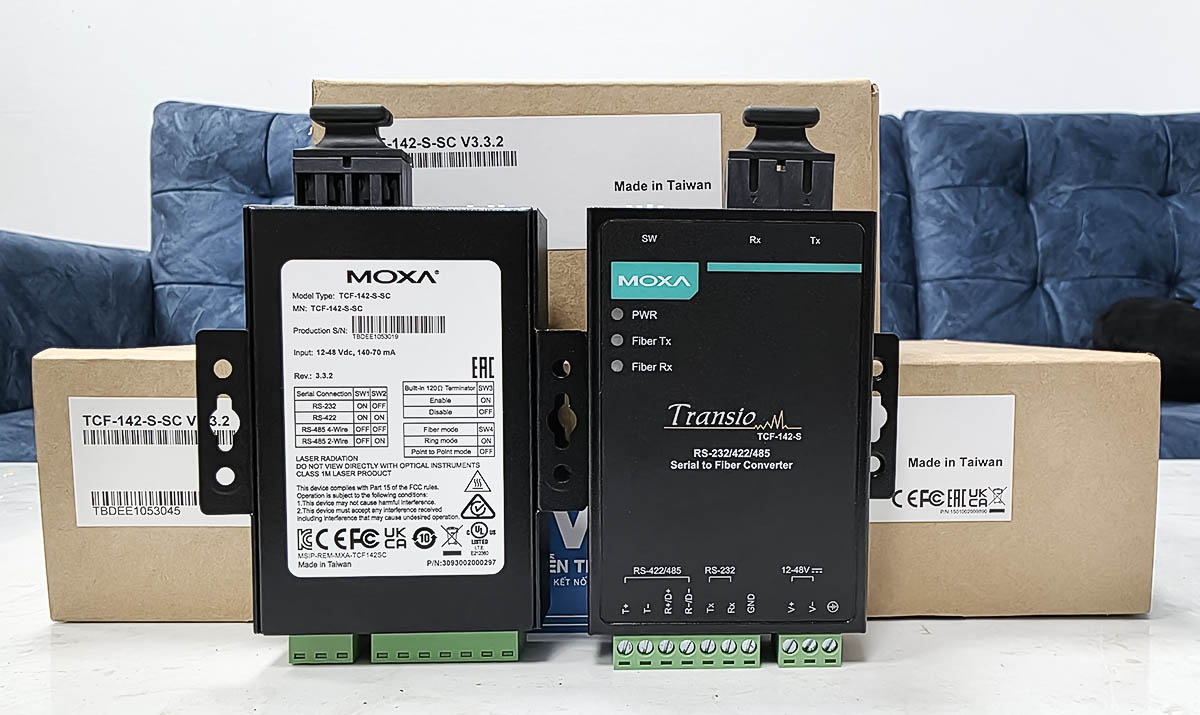

Bộ chuyển đổi RS-232/422/485 sang cáp quang Singlemode TCF-142-S-SC

Mã SP: TCF-142-S-SC

0 đánh giá

Xem ảnh sản phẩm

Xem thông số kỹ thuật

Hạng mục	Thông số kỹ thuật
Giao diện Serial	RS-232, RS-422, RS-485
Baudrate	50 bps đến 921.6 kbps (hỗ trợ baudrate không tiêu chuẩn)
Điện trở kéo RS-485	1 kΩ, 150 kΩ
Điều khiển hướng dữ liệu RS-485	ADDC® (Tự động điều khiển)
Điện trở kết thúc RS-485	N/A, 120 ohms, 120 kΩ
Cổng kết nối Serial	Multi-mode SC connector
Độ trễ truyền	300 ns
Tín hiệu RS-232	TxD, RxD, GND
Tín hiệu RS-422	Tx+, Tx-, Rx+, Rx-, GND
Tín hiệu RS-485 4 dây	Tx+, Tx-, Rx+, Rx-, GND
Tín hiệu RS-485 2 dây	Data+, Data-, GND
Nguồn điện vào	12 đến 48 VDC
Dòng điện tiêu thụ	70 đến 140 mA @ 12–48 VDC
Công suất tiêu thụ	70 đến 140 mA @ 12–48 VDC
Bảo vệ quá dòng	Có
Bảo vệ ngược cực	Có

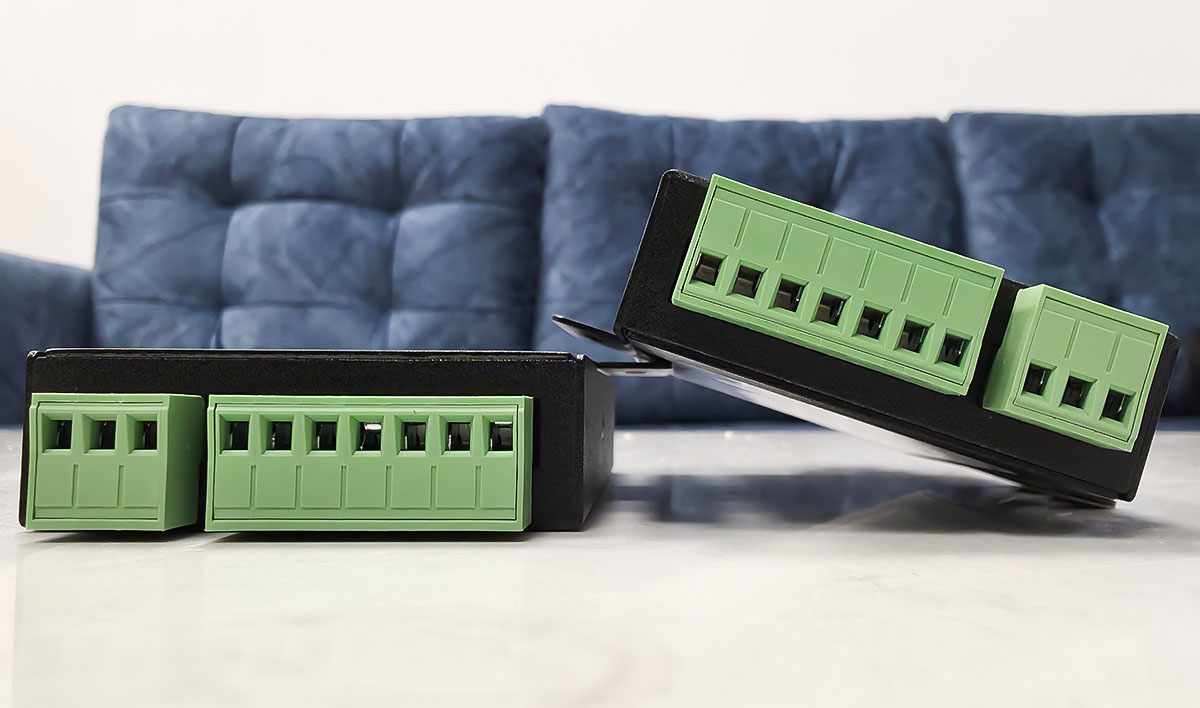

Cổng nguồn	Terminal block
Cấp bảo vệ IP	IP30
Vật liệu vỏ	Kim loại
Kích thước (có tai)	90 x 100 x 22 mm (3.54 x 3.94 x 0.87 in)
Kích thước (không tai)	67 x 100 x 22 mm (2.64 x 3.94 x 0.87 in)
Trọng lượng	320 g (0.71 lb)
Lắp đặt	Gắn tường
Nhiệt độ hoạt động	0 đến 60°C (32 đến 140°F)
Nhiệt độ lưu trữ	-40 đến 85°C (-40 đến 185°F)
Độ ẩm môi trường	5 đến 95% (không ngưng tụ)
Chứng nhận EMC	EN 55032/24
Chống nhiễu EMI	CISPR 32, FCC Part 15B Class A
Chống nhiễu EMS	IEC 61000-4-2 (ESD): 4 kV tiếp xúc, 8 kV không khí
	IEC 61000-4-3 (RS): 10 V/m (80 MHz–1 GHz)
	IEC 61000-4-4 (EFT): 1 kV nguồn
	IEC 61000-4-5 (Surge): 1 kV nguồn
	IEC 61000-4-6 (CS): 3 V
	IEC 61000-4-8 (PFMF)
Kiểm tra môi trường	IEC 60068-2-1, -2, -3
An toàn điện	EN 60950-1, IEC 60950-1
Chống rung	IEC 60068-2-6
MTBF (Thời gian trung bình giữa các lỗi)	780,480 giờ
Tiêu chuẩn MTBF	Telcordia (Bellcore), GBv

Bộ chuyển đổi RS-232/422/485 sang cáp quang Singlemode TCF-142-S-SC

Item: Bộ chuyển đổi RS-232/422/485 sang cáp quang Singlemode TCF-142-S-SC
Rating: 5
Author: Cồ Thị Hoài Linh

Mã SP: TCF-142-S-SC

0 đánh giá

Giao diện: 2 cổng nối tiếp
Hỗ trợ chuẩn: RS-232, RS-422, RS-485
Tốc độ baud: 50 bps đến 921.6 kbps (hỗ trợ baudrate không chuẩn)
Sợi quang: Hỗ trợ kết nối sợi quang
Trở kéo cao/thấp cho RS-485: 1 kilo-ohm, 150 kilo-ohm
Điều khiển hướng dữ liệu RS-485: ADDC (điều khiển hướng dữ liệu tự động)
Kết thúc cho RS-485: N/A, 120 ohms, 120 kilo-ohms

Tài liệu tải xuống: Datasheet Moxa TCF-142 Series

Giá bán: Liên hệ

Thanh Toán Đơn

Chat Zalo hoặc gọi Hotline - Hỗ trợ 24/7

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

TCF-142-S-SC là bộ chuyển đổi tín hiệu serial RS-232/422/485 sang cáp quang singlemode sử dụng đầu nối SC, giúp mở rộng khoảng cách truyền thông và đảm bảo độ ổn định, an toàn trong các hệ thống tự động hóa công nghiệp, điều khiển SCADA, giám sát dữ liệu từ xa.

Thiết bị hỗ trợ đa chuẩn truyền thông, tốc độ cao, vỏ kim loại chắc chắn và khả năng chịu được môi trường khắc nghiệt.

Tính năng nổi bật của Bộ chuyển đổi RS-232/422/485 TCF-142-S-SC

Hỗ trợ giao tiếp đa chuẩn: RS-232, RS-422, RS-485 2 dây/4 dây

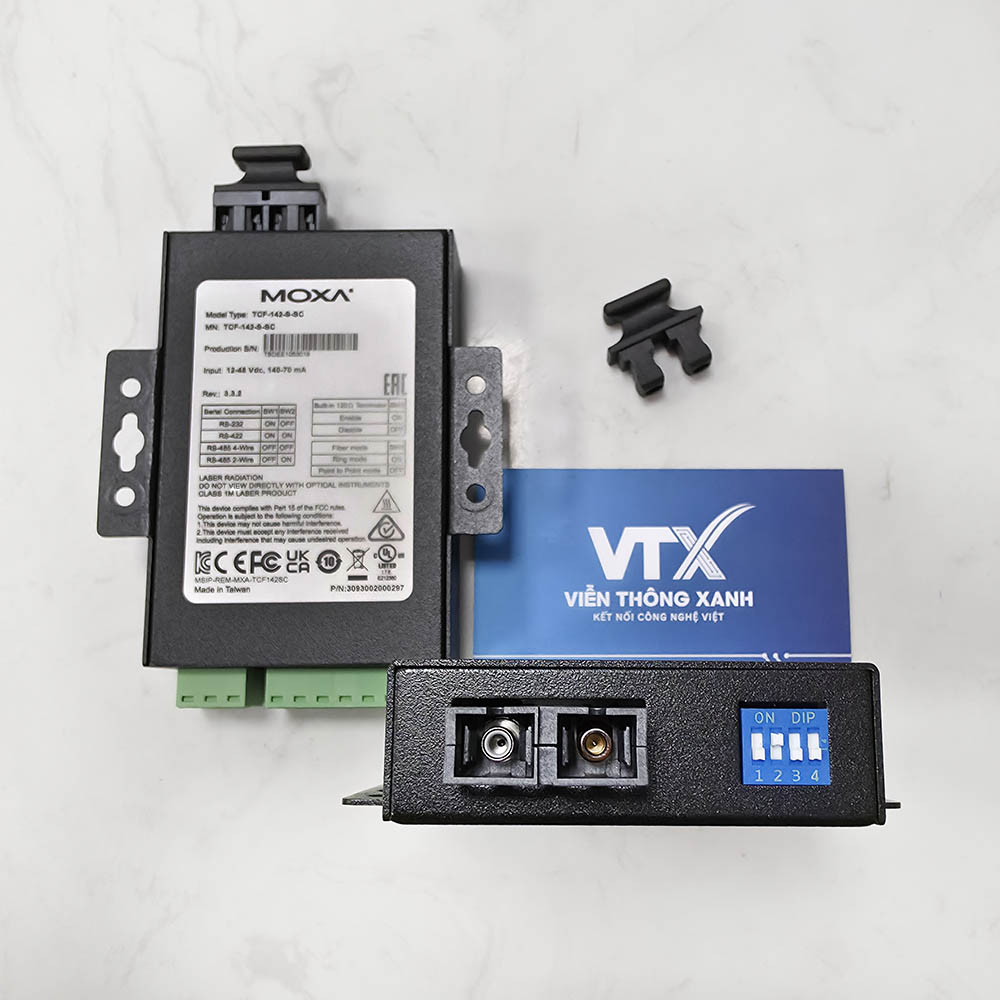

Chuyển đổi sang cáp quang Singlemode, đầu nối SC chất lượng cao
Tốc độ baud lên đến 921.6 kbps, hỗ trợ cả các tốc độ không tiêu chuẩn
Khoảng cách truyền xa thông qua cáp quang, chống nhiễu tuyệt đối

Cơ chế ADDC® điều khiển hướng dữ liệu tự động (RS-485)
Vỏ kim loại chắc chắn, bảo vệ theo chuẩn IP30
Lắp đặt linh hoạt: Gắn tường, kích thước nhỏ gọn
Hoạt động ổn định trong môi trường công nghiệp, đạt chuẩn EMC, EMI, EMS

Ứng dụng thực tiễn của Bộ chuyển đổi RS-232/422/485 sang cáp quang TCF-142-S-SC

Bộ chuyển đổi quang điện RS-232/422/485 TCF-142-S-SC được sử dụng rộng rãi trong các lĩnh vực như:

Hệ thống điều khiển công nghiệp (PLC, SCADA)
Giao thông thông minh, giám sát nhà ga
Tự động hóa nhà máy
Truyền thông dữ liệu từ xa, môi trường nhiều nhiễu
Kết nối thiết bị RS-232/422/485 qua cáp quang trong khoảng cách lớn

Nếu bạn đang tìm kiếm một thiết bị chuyển đổi tín hiệu sang cáp quang với độ tin cậy cao, khả năng chống nhiễu tốt và hoạt động ổn định trong môi trường công nghiệp, thì TCF-142-S-SC là lựa chọn lý tưởng. TCF-142-S-SC không chỉ mang đến hiệu quả truyền thông mạnh mẽ mà còn giúp nâng cao độ an toàn cho toàn bộ hệ thống.
