Các loại thanh Rail Kit Server? Phân biệt thanh ray trượt và cố định trong tủ Rack

Rail Kit Server là các giá đỡ và khung kim loại gắn vào máy chủ trong tủ rack. Rail được sử dụng cho loại máy chủ lắp rack loại 1U, 2U. Việc sử dụng rail máy chủ là rất cần thiết. Đặc biệt trong các Server rack chứa nhiều máy chủ. Nó giúp dễ dàng trong lắp đặt, tháo dỡ, bảo trì máy chủ và cải thiện luồngg thoát nhiệt cho máy chủ.

Có các loại rail máy chủ nào?

Có nhiều loại rail máy chủ khác nhau. Một rail sẽ cần 2 thanh ray để gắn thiết bị nên sẽ đi theo cặp. Các thanh ray được làm từ thép cán hoặc nhôm với kết cấu chắc chắn, nhẹ. Hiện nay có 3 loại rail kit máy chủ chính, gồm: thanh ray trượt và thanh ray cố định.

1. Ray trượt

Ray trượt là loại Rail Kit Server phổ biến và hữu ích nhất trong các trung tâm dữ liệu. Bộ ray gồm là hai thanh kim loại chính, được lắp đặt song song dọc theo hai bên của tủ rack. Những thanh này có cấu trúc cho phép mở rộng và thu gọn, giúp máy chủ có thể trượt ra và vào dễ dàng.

Ray trượt bao gồm các chốt hoặc khóa, giúp cố định máy chủ ở vị trí an toàn khi không sử dụng, ngăn ngừa di chuyển ngẫu nhiên.

2. Ray cố định

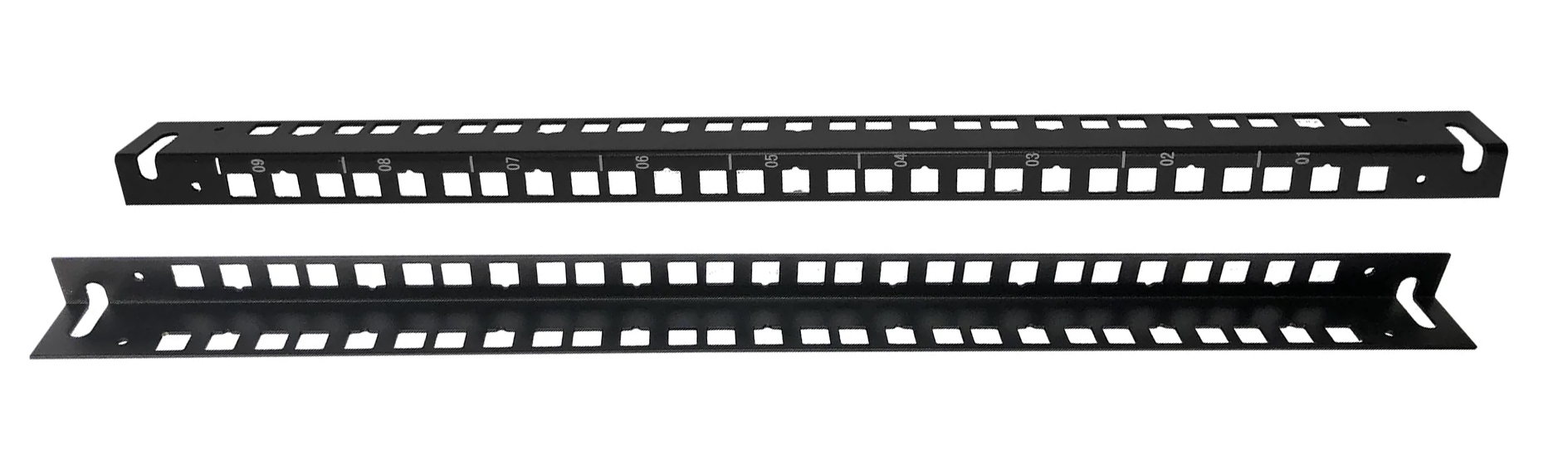

Ray cố định loại Rail Kit Server giúp giữ máy chủ cố định trong tủ rack mà không có cơ chế trượt ra vào. Ray cố định thường được sử dụng trong các tủ rack server mà máy chủ ít cần bảo trì hoặc thay đổi cấu hình.

Các thanh ray cố định được lắp vào hai bên của tủ rack bằng cách sử dụng ốc vít và bu lông. Do không có cơ chế trượt, Fixed Rails thường có cấu trúc rất chắc chắn và bền bỉ, giảm thiểu rủi ro hỏng hóc.

Ray cố định lắp đặt rất dễ, giá thành cũng rẻ hơn ray trượt nhưng lại gây khó khi cần phải bảo trì hoặc nâng cấp máy chủ.

Hiểu độ sâu lắp rack là gì?

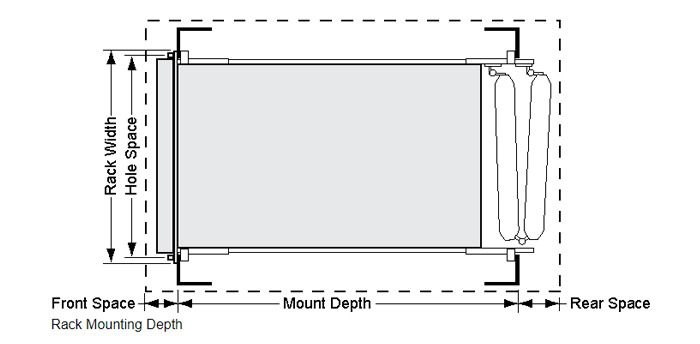

Độ sâu gắn rack là một khái niệm quan trọng cần hiểu rõ khi lắp đặt thanh ray trong hệ thống máy chủ. Nó thường bị nhầm lẫn với tổng độ sâu của rack bao gồm cả cửa. Tuy nhiên, độ sâu gắn rack thực tế là khoảng cách từ thanh gắn phía trước đến thanh gắn phía sau của tủ rack. Đây là khu vực cho phép bạn lắp đặt các thanh ray hoặc kệ trong rack.

Hầu hết các tủ rack máy chủ có các thanh gắn điều chỉnh được, do đó bạn chỉ có thể xác định độ sâu chính xác bằng cách đo trực tiếp.

Các tiêu chuẩn độ sâu gắn rack của các nhà sản xuất thiết bị gốc (OEM) thường được xác định như sau:

• Dell: 28 7/8 inch
• HP: 29 1/8 inch
• IBM: 28 1/2 inch

Cách chọn Rail Kit Server

Để lựa chọn bộ rail kit server chính xác ta cần phải xem xét các yếu tố sau: kích thước và cấu hình máy chủ, khả năng truy cập, trọng lượng, không gian giá đỡ sẵn có, quản lý cáp và dễ dàng cài đặt.

Ví dụ như:

• Bạn cần kích thước rail kit là bao nhiêu để lắp vừa tủ rack của bạn?
• Máy chủ cấu hình ra sao? Kích thước máy là loại 1U hay 2U?
• Máy chủ có cần bảo trì thường xuyên không?
• Quản lý cáp mạng đi từ máy chủ có tiện không?

Cách lắp bộ Rail Kit Server

Khi lắp đặt ray server, hãy làm theo bốn bước sau:

1. Gắn server vào tủ rack

Điều chỉnh độ sâu: Trước tiên, bạn cần điều chỉnh độ sâu của tủ rack để phù hợp với server và các thanh ray mà bạn sẽ lắp đặt.

Lắp đặt thanh ray: Sau khi độ sâu đã được điều chỉnh, bạn có thể gắn các thanh ray vào tủ rack. Cách lắp đặt sẽ khác nhau tùy thuộc vào loại lỗ trên tủ rack (lỗ ren, lỗ vuông với cage nut, lỗ đa năng). Bạn nên tham khảo hướng dẫn cụ thể cho từng loại lỗ để lắp đặt chính xác.

2. Lắp đặt thanh ray bên trong vào server qua các ốc vai

Thanh ray cụ thể cho server: Các thanh ray được thiết kế đặc biệt cho các server như Dell hoặc HP sẽ có các ốc vai. Những ốc vai này nhô ra từ hai bên của server và trông giống như các núm nhỏ.

Gắn vào rãnh J của thanh ray: Các ốc vai này sẽ gắn vào rãnh J của thanh ray, khóa server vào vị trí và đảm bảo không có kim loại tiếp xúc trực tiếp với phía trên hoặc phía dưới của server.

3. Trượt server vào tủ rack

Server cụ thể với thanh ray: Nếu bạn sử dụng thanh ray thiết kế riêng cho server, bạn cần khớp các thanh ray bên trong của server với các thanh ray bên ngoài đã được gắn vào tủ rack, sau đó trượt server vào.

Thanh ray đa năng: Với các thanh ray đa năng, bạn không cần lắp bất cứ thứ gì vào chassis của server và có thể trượt server trực tiếp lên thanh ray.

4. Lắp đặt ốc tay (nếu có)

Ốc tay: Các thanh ray đa năng thường hỗ trợ ốc tay. Ốc tay này giúp khóa server vào lỗ giữa của một đơn vị rack.

Không phải tất cả chassis của server đều hỗ trợ ốc tay, nhưng nếu server của bạn có hỗ trợ, nên lắp đặt ốc tay để tăng cường sự ổn định và an toàn.

Xem video hướng dẫn dưới đây:

Nếu các bạn cần mua thanh ray, bộ rail kit Server thì hãy liên hệ ngay với Viễn Thông Xanh để đặt hàng bộ rail kit chính hãng, chất lượng từ thương hiệu MAXTEL với giá ưu đãi, hấp dẫn!
