Thông số kỹ thuật phần cứng

Cổng đồng

2 cổng 100/1000BASE-T RJ45 tự động MDI/MDI-X
(Cổng 1 và cổng 2)

Cổng SFP

2 cổng SFP 1000BASE-SX/LX/BX (Cổng 3 và cổng 4)
Tương thích với 100BASE-FX SFP.
4 cổng SFP 100/1000/2500BASE-X (Cổng 5 và cổng 8)

Cổng SFP+

2 cổng SFP 1000/2500/10GBASE-X (Cổng 9 và cổng 10)

Bảng điều khiển

1 x cổng nối tiếp RJ45 (115200, 8, N, 1)

Nút reset

< 5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định của nhà sản xuất

ĐẬP

512Mbyte

Bộ nhớ flash

64Mbyte

Kích thước (Rộng x Sâu x Cao)

330 x 153 x 44 mm, cao 1U

Cân nặng

1486g

Yêu cầu về nguồn điện

AC 100~240V, 50/60Hz 1A
24V DC @ 1.5A, Phạm vi: 24V ~ 57V DC

Sự tiêu thụ năng lượng

Tối đa 16,2 watt/55,2 BTU (đầu vào AC)
Tối đa 17,6 watt/60 BTU (đầu vào DC)

Báo thức

Một đầu ra rơle cho trường hợp mất điện. Khả năng dẫn dòng của rơle báo động: 1A @ DC 24V

ĐẾN/ĐẾN

2 Đầu vào kỹ thuật số (DI): Mức 0: -24V~2,1V (±0,1V)
Mức 1: 2,1V~24V (±0,1V)
Tải đầu vào tới 24V DC, tối đa 10mA.
2 Đầu ra kỹ thuật số (DO): Cực thu hở tới 24VDC, tối đa 100mA.

Bảo vệ ESD

6KV một chiều

Đèn báo

Hệ thống:
PWR (Xanh lá cây), DC 1 (Xanh lá cây), DC 2 (Xanh lá cây)
DI/DO (Đỏ), Báo động (Đỏ), Chuông (Xanh lá cây), Chủ sở hữu chuông (Xanh lá cây)

Cổng Gigabit RJ45 (Cổng 1 đến 2)
100 LNK/ACT (Màu hổ phách)
1G LNK/ACT (Xanh lá cây)

Cổng Gigabit SFP (Cổng 3 đến 4)
100 LNK/ACT (Màu hổ phách
) 1G LNK/ACT (Xanh lá cây)

Cổng Gigabit SFP (Cổng 5 đến 8)
100 LNK/ACT (Màu hổ phách)
1G/2.5G LNK/ACT (Xanh lá cây)

10 Cổng Gigabit SFP (Cổng 9 đến 10)
10G LNK/ACT (Màu hổ phách)
1G/2.5G LNK/ACT (Xanh lá cây)

Thông số kỹ thuật chuyển mạch

Kiến trúc chuyển đổi

Lưu trữ và chuyển tiếp

Chuyển vải

68Gbps/không chặn

Thông lượng

Gói 50,59Mpps @ 64Byte

Bảng Địa Chỉ

8K mục nhập, tự động học và lão hóa địa chỉ nguồn

ĐẬP

512Mbyte

Tốc biến

64Mbyte

Kiểm soát lưu lượng

Khung tạm dừng IEEE 802.3x cho chế độ song công hoàn toàn
Áp suất ngược cho chế độ bán song công

Khung Jumbo

10KB

Chức năng của lớp 3

Giao diện IP

Tối đa 32 giao diện VLAN

Bảng định tuyến

Tối đa 32 mục nhập tuyến tĩnh
Tối đa 1K mục nhập bảng định tuyến

Giao thức định tuyến

IPv4 RIPv1/v2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 định tuyến tĩnh phần cứng
IPv6 định tuyến tĩnh phần cứng

Chức năng của lớp 2

Cấu hình cổng

Tắt/bật cổng Tự động
đàm phán 10/100/1000Mbps Lựa chọn chế độ song công hoàn toàn và bán song công
Tắt/bật Kiểm soát luồng
Kiểm soát khả năng liên kết cổng

Trạng thái cổng

Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái kiểm soát luồng, trạng thái đàm phán tự động, trạng thái đường trung kế

Phản chiếu cổng

TX/RX/Cả hai
Màn hình nhiều-đến-1
Hỗ trợ tối đa 5 phiên

Mạng LAN ảo

VLAN dựa trên thẻ IEEE 802.1Q,
đường hầm Q-in-Q IEEE 802.1ad
VLAN riêng Edge (PVE)
VLAN dựa trên MAC VLAN
dựa trên giao thức
VLAN thoại
MVR (Đăng ký VLAN đa hướng)
GVRP
Tối đa 4K nhóm VLAN, trong số 4094 ID VLAN

Liên kết tập hợp

IEEE 802.3ad LACP/Tĩnh Trunk
Hỗ trợ 5 nhóm trunk với 10 cổng cho mỗi nhóm trunk

Giao thức cây mở rộng

Giao thức cây mở rộng IEEE 802.1D
Giao thức cây mở rộng nhanh IEEE 802.1w
Giao thức cây mở rộng nhiều IEEE 802.1s

Chất lượng dịch vụ

Phân loại lưu lượng dựa trên, ưu tiên nghiêm ngặt và
ưu tiên 8 cấp WRR để chuyển mạch
– Số cổng
– Ưu tiên 802.1p
– Thẻ VLAN 802.1Q
– Trường DSCP/TOS trong gói IP

Nhẫn

Hỗ trợ ERPS và tuân thủ ITU-T G.8032

IGMP Snooping

IGMP (v1/v2/v3) Snooping, hỗ trợ tối đa 255 nhóm đa hướng
IGMP Querier mode

MLD rình mò

MLD (v1/v2) Snooping, hỗ trợ tối đa 255 nhóm đa hướng
MLD Querier mode

Kiểm soát băng thông

Kiểm soát băng thông trên mỗi cổng
Vào: 500Kb~13128Mbps
Ra: 500Kb~13128Mbps

Chức năng bảo mật

Danh sách điều khiển truy cập

ACL dựa trên IP/ACL dựa trên MAC
ACL dựa trên:
– Địa chỉ MAC
– Địa chỉ IP
– Ethertype
– Loại giao thức
– ID VLAN
– DSCP
– Ưu tiên 802.1p
Tối đa 512 mục nhập

Bảo vệ

Bảo mật cổng
IP source guard, tối đa 512 mục
Kiểm tra ARP động, tối đa 1K mục
Kiểm soát quyền hạn dòng lệnh dựa trên cấp độ người dùng
Địa chỉ MAC tĩnh, tối đa 64 mục

AAA

Máy khách RADIUS Máy
khách TACACS+

Kiểm soát truy cập mạng

Kiểm soát truy cập mạng dựa trên cổng IEEE 802.1x
Xác thực dựa trên MAC Xác thực
cục bộ/RADIUS

Chức năng quản lý chuyển mạch

Giao diện quản lý cơ bản

Bảng điều khiển; Telnet; Trình duyệt web; SNMP v1, v2c

Giao diện quản lý an toàn

SSHv2, TLS v1.2, SNMP v3

Quản lý hệ thống

Nâng cấp chương trình cơ sở bằng giao thức HTTP thông qua mạng Ethernet
Tải lên/tải xuống cấu hình thông qua HTTP
Remote Syslog
Nhật ký hệ thống
Giao thức LLDP
NTP
PLANET Smart Discovery Utility
Hệ thống PLANET NMS và CloudViewer

Quản lý sự kiện

Nhật ký hệ thống cục bộ Syslog từ xa
SMTP

MIB SNMP

SNMP MIB
RFC 1213 MIB-II
RFC 2863 IF-MIB
RFC 1643 Ethernet MIB
RFC 2863 Giao diện MIB
RFC 2665 Ether-Like MIB
RFC 2737 Thực thể MIB
RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9)
RFC 2618 RADIUS Client MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB

Tiêu chuẩn phù hợp

Tuân thủ quy định

FCC Phần 15 Lớp A, CE

Tuân thủ tiêu chuẩn

IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3z 1000BASE-SX/LX
IEEE 802.3ab 1000BASE-T
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3ae 10Gb/s Ethernet
IEEE802.3x kiểm soát luồng và áp suất ngược
IEEE802.3ad cổng trunk với LACP
IEEE802.1D Giao thức cây mở rộng
IEEE802.1w Giao thức cây mở rộng nhanh
IEEE 802.1s Giao thức cây mở rộng nhiều
IEEE802.1p Lớp dịch vụ
IEEE802.1Q Đánh dấu VLAN
IEEE 802.1x Xác thực cổng Kiểm soát mạng
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 2453 RIP v2

Môi trường

Nhiệt độ hoạt động

Nhiệt độ: -10 ~ 60 độ C đối với nguồn điện DC đầu vào
0 ~ 50 độ C đối với nguồn điện AC đầu vào
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

Nhiệt độ lưu trữ

Nhiệt độ: -10 ~ 70 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ)

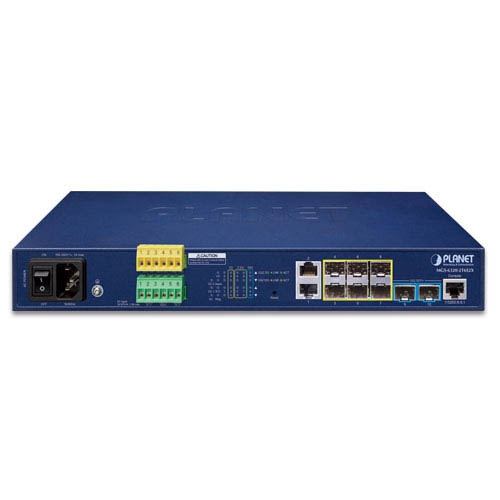

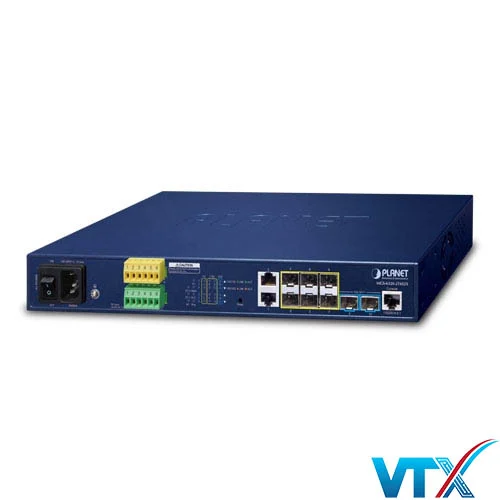

MGS-6320-2T6S2X – Switch L3 2-Port 100/1000T + 2-Port 100/1000X SFP + 4-Port 2.5G SFP + 2-Port 10G SFP+

Mã SP: MGS-6320-2T6S2X

0 đánh giá

Hỗ trợ IPv4 và IPv6 đầy đủ, định tuyến động OSPFv2/v3 và định tuyến tĩnh
2 cổng 10/100/1000Mbps TP, 2 cổng quang SFP 100/1000Mbps
4 cổng SFP 100/1000/2500Mbps và 2 cổng SFP+ 1G/2.5G/10Gbps
Tốc độ chuyển mạch lên đến 68Gbps, hoạt động ổn định từ -10 đến 60 độ C

Tài liệu tải xuống: Cataloge MGS-6320-2T6S2X

Cam kết

Đảm bảo hàng chính hãng, đầy đủ CO, CQ
Miễn phí đổi trả khi hàng lỗi từ nhà sản xuất
Giải quyết mọi thông tin và đáp ứng mọi nhu cầu

Mô tả sản phẩm

Mô tả

PLANET MGS-6320-2T6S2X là một trong những thiết bị chuyển mạch Switch Ethernet Layer 3 quản lý Metro hoàn toàn mới của PLANET, mang đến sự linh hoạt và hiệu suất cao cho các mạng doanh nghiệp và nhà cung cấp dịch vụ.

Khả năng định tuyến đa giao thức và quản lý IPv4/IPv6: Hỗ trợ định tuyến động OSPFv2/v3 Layer 3 và định tuyến tĩnh, cung cấp khả năng quản lý mạng linh hoạt và hiệu quả.

Cấu trúc chuyển mạch mạnh mẽ: Với tốc độ chuyển mạch lên tới 68Gbps và khả năng hoạt động ổn định trong nhiệt độ từ -10 đến 60 độ C, MGS-6320-2T6S2X đảm bảo tính ổn định và hiệu suất cao cho mạng LAN doanh nghiệp.
Mở rộng Ethernet 10G linh hoạt: Bao gồm 2 cổng 10G SFP+ cho phép lựa chọn module SFP/SFP+ phù hợp với yêu cầu khoảng cách truyền và tốc độ truyền dữ liệu, đáp ứng nhu cầu mở rộng mạng hiệu quả.
Quản lý mạng tiên tiến và thân thiện với người dùng: Với giao diện IPv6/IPv4 tiên tiến và dễ sử dụng, MGS-6320-2T6S2X được thiết kế đặc biệt cho các nhà cung cấp dịch vụ, giúp đơn giản hóa việc triển khai và bảo trì mạng.

Tính năng mạnh mẽ của Layer 2: Hỗ trợ các tính năng quản lý chuyển mạch nâng cao như tổng hợp liên kết động, VLAN 802.1Q và Q-in-Q VLAN, giao thức MSTP, bảo vệ chống vòng lặp, IGMP snooping và MLD snooping, giúp tối ưu hóa quản lý và bảo vệ mạng.
Thiết kế “Truy cập phía trước” và dễ dàng bảo trì: Thiết kế này giúp việc đi dây và bảo trì MGS-6320-2T6S2X trở nên đơn giản và thuận tiện cho các kỹ thuật viên.
